Bài 21. Đắp vẽ ngoại thất công trình (Phần 7)
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem thử bài 21 Phần 1
Phần 2
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
– Tiếp tục trang trí cho các mái ,
-Bước 1 :Vẽ thêm các mái nhỏ
-Ta Vào mặt bằng tầng áp mái

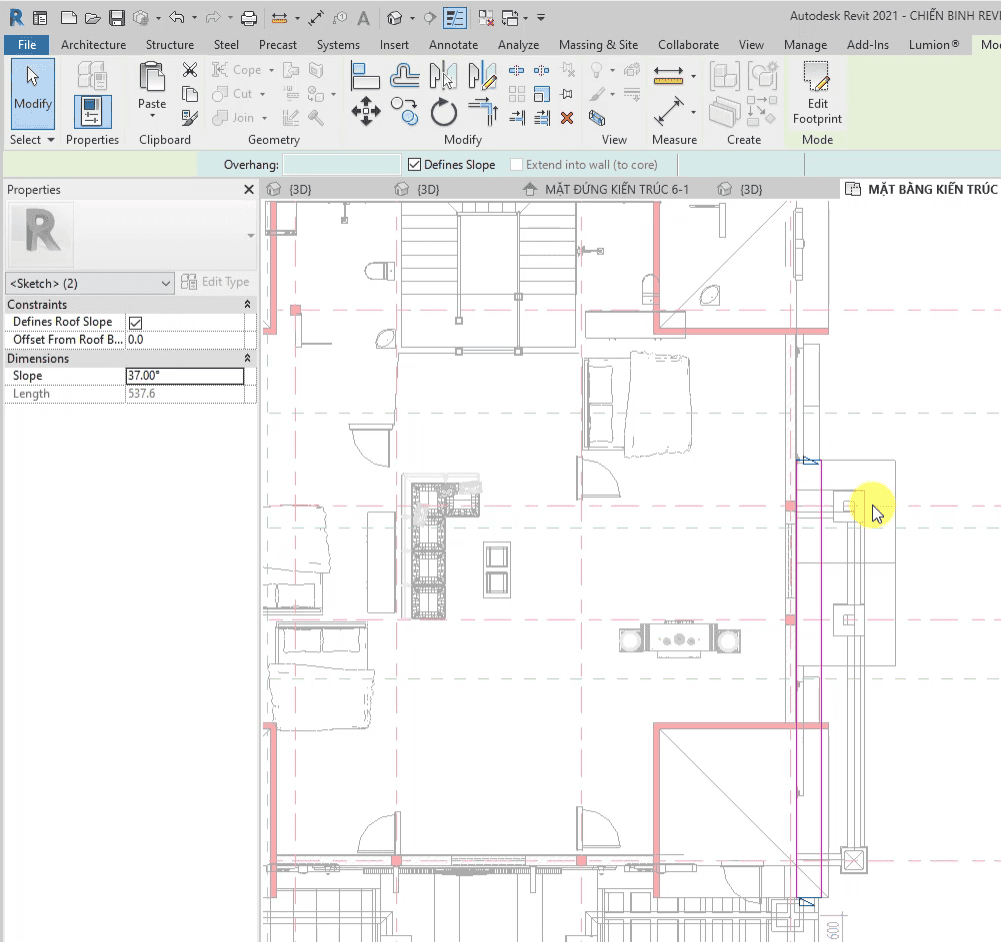

Roof> roof by footprint>vẽ biên dạng mái cần vẽ và chỉnh độ dốc tại Slope.

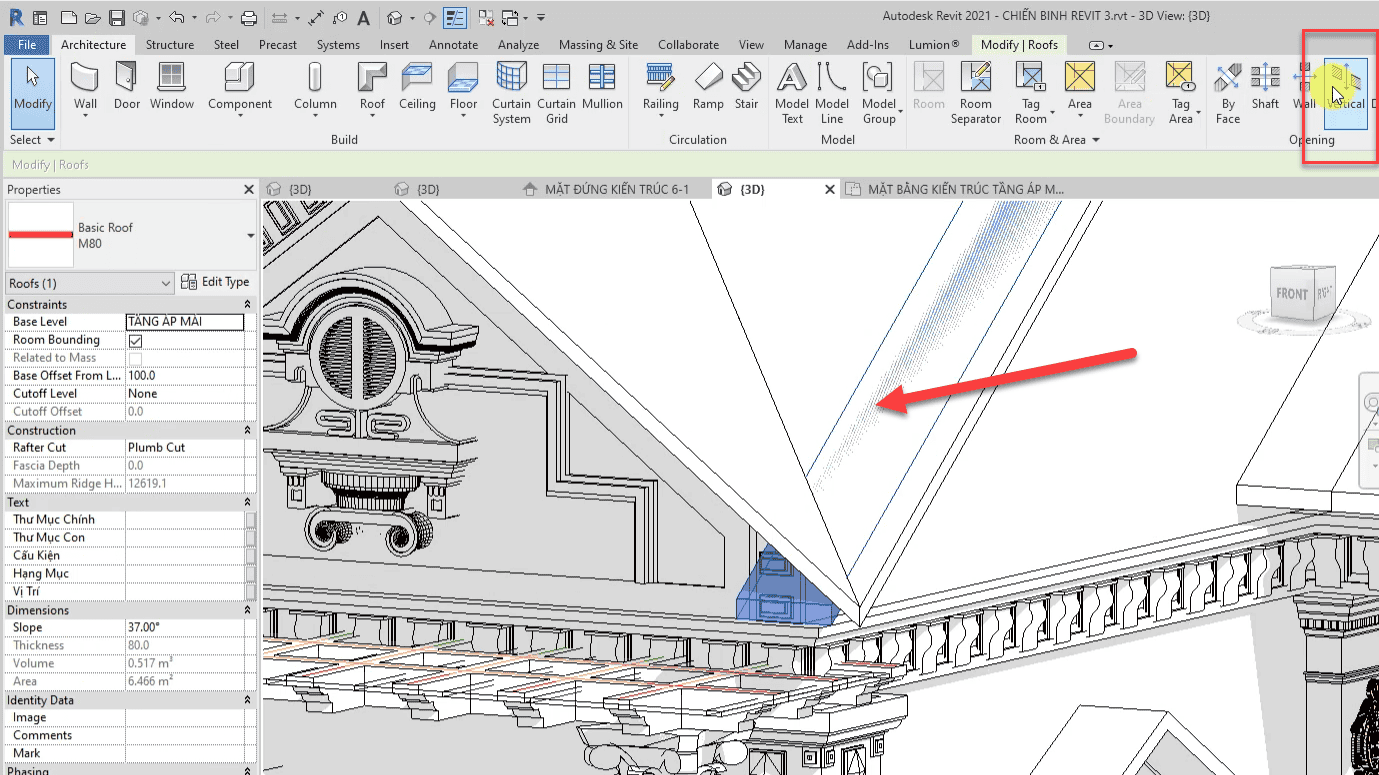

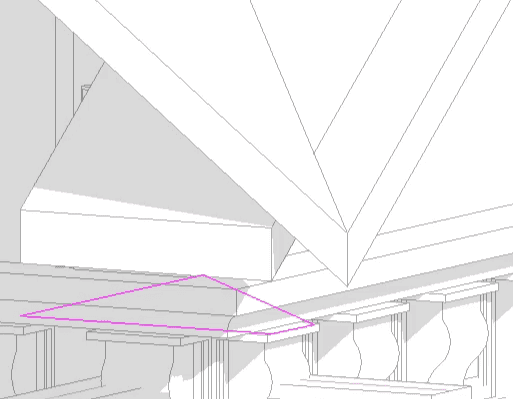

-join mái vừa vẽ và mái chính sau đó dùng :Vertical trong mục opening để cắt nhưng phần mái giao thừa.

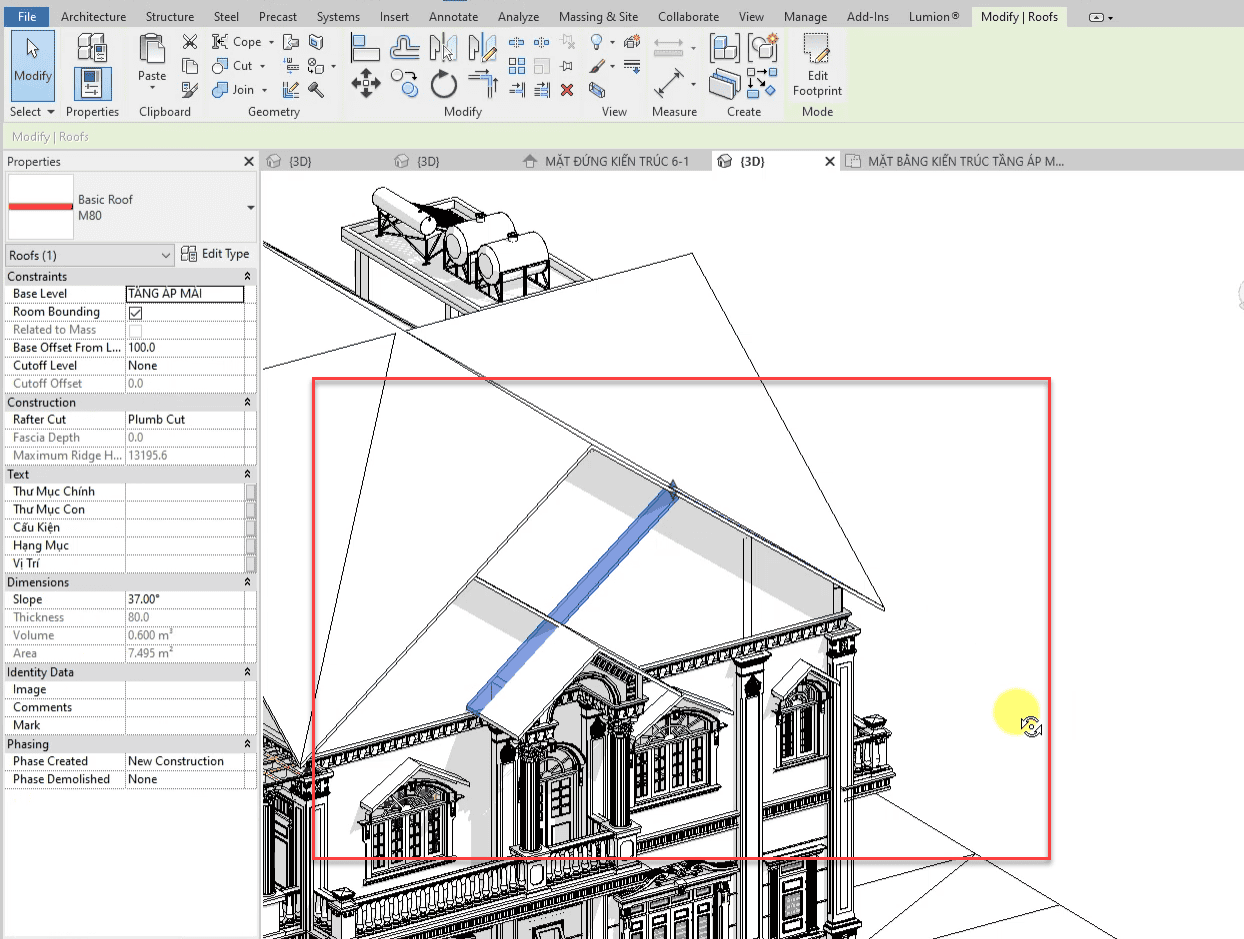

-ta được kết quả của hệ mái như mong muốn.
-Bước 2: đặt các phù điêu như các mái khác
– bằng lệnh CM chọn các phù điêu sao đó đặt vào vị trí tương tự như cách vẽ ở các mái trước.

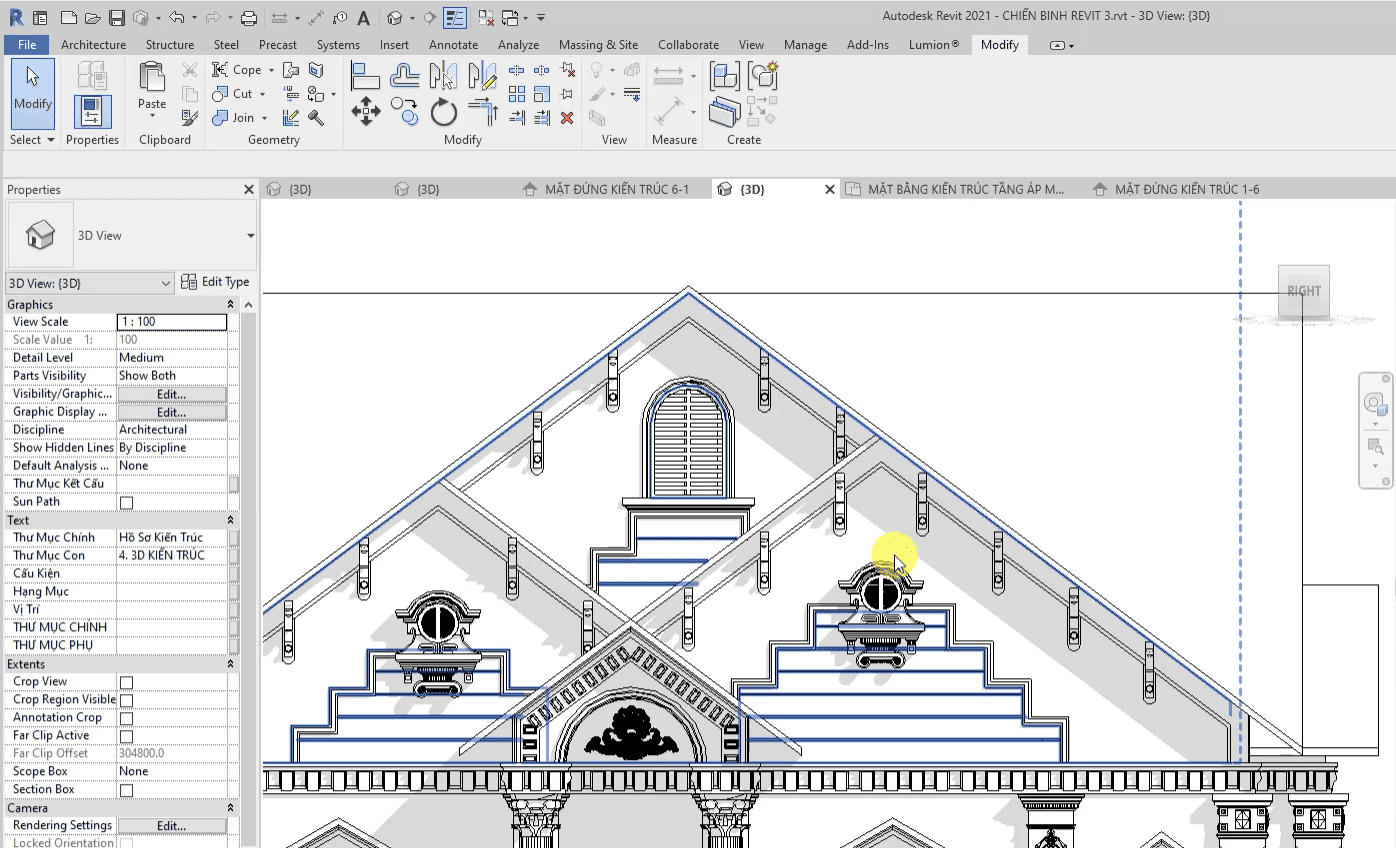

-Bước 3 : Tạo các gờ phào chỉ trang trí như ở các mái khác bằng model in place : Extrustion , sweep..
-Làm tương tự như ở các mái trước , các khối đều mà tương tự, được kết quả như sau :

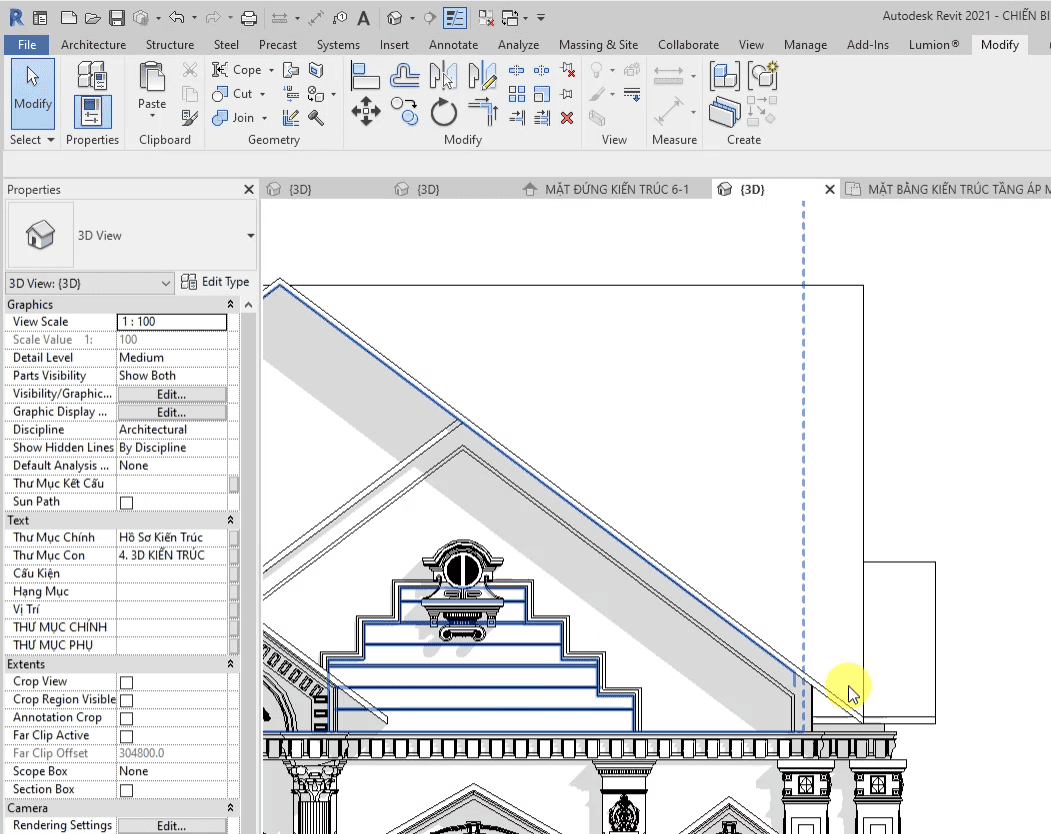

-Bước 4: vẽ phào trang trí cho mái chính,

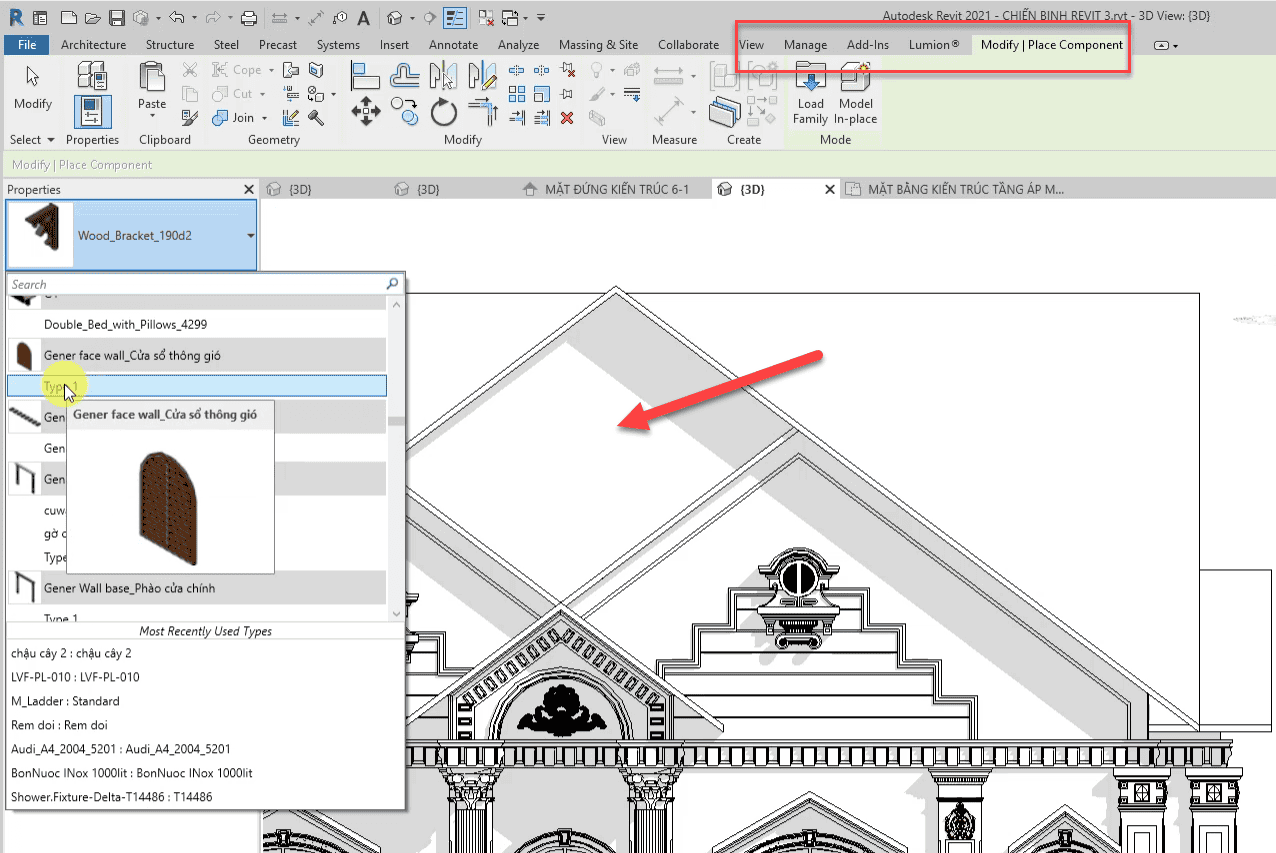

-Chọn family cửa trong mục Modify >place compenent > chọn cửa phù hợp đặt vào vị trí, chính giữa mái,,

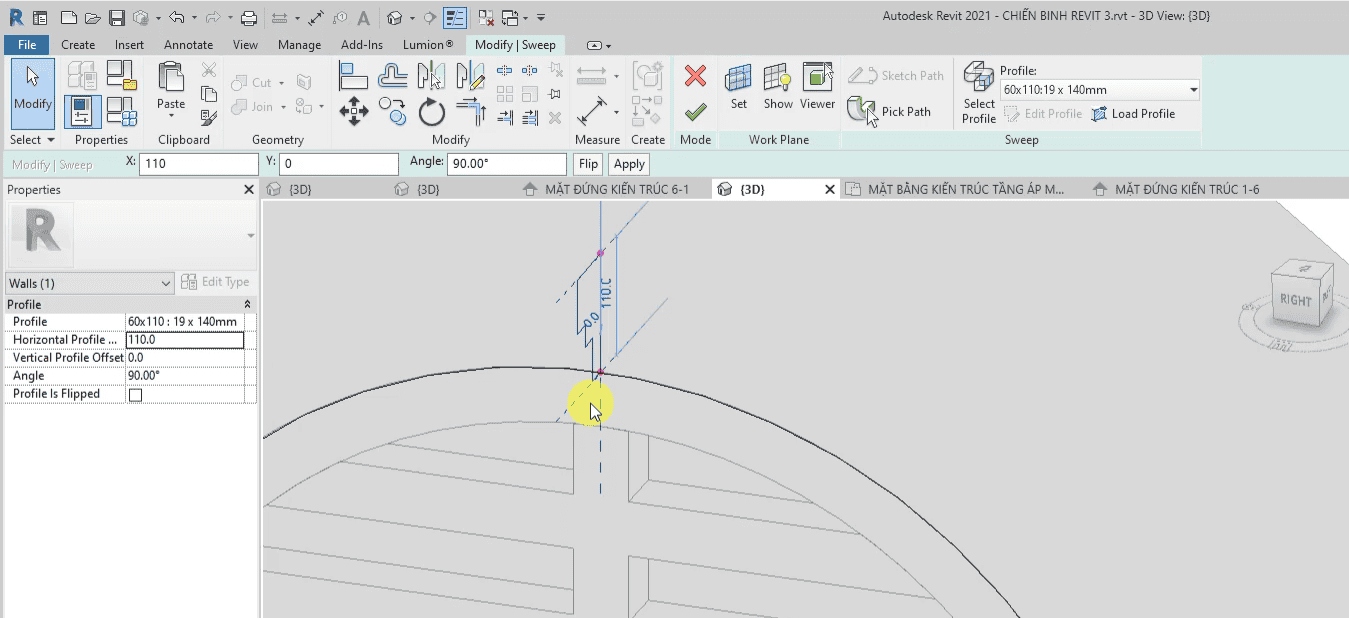

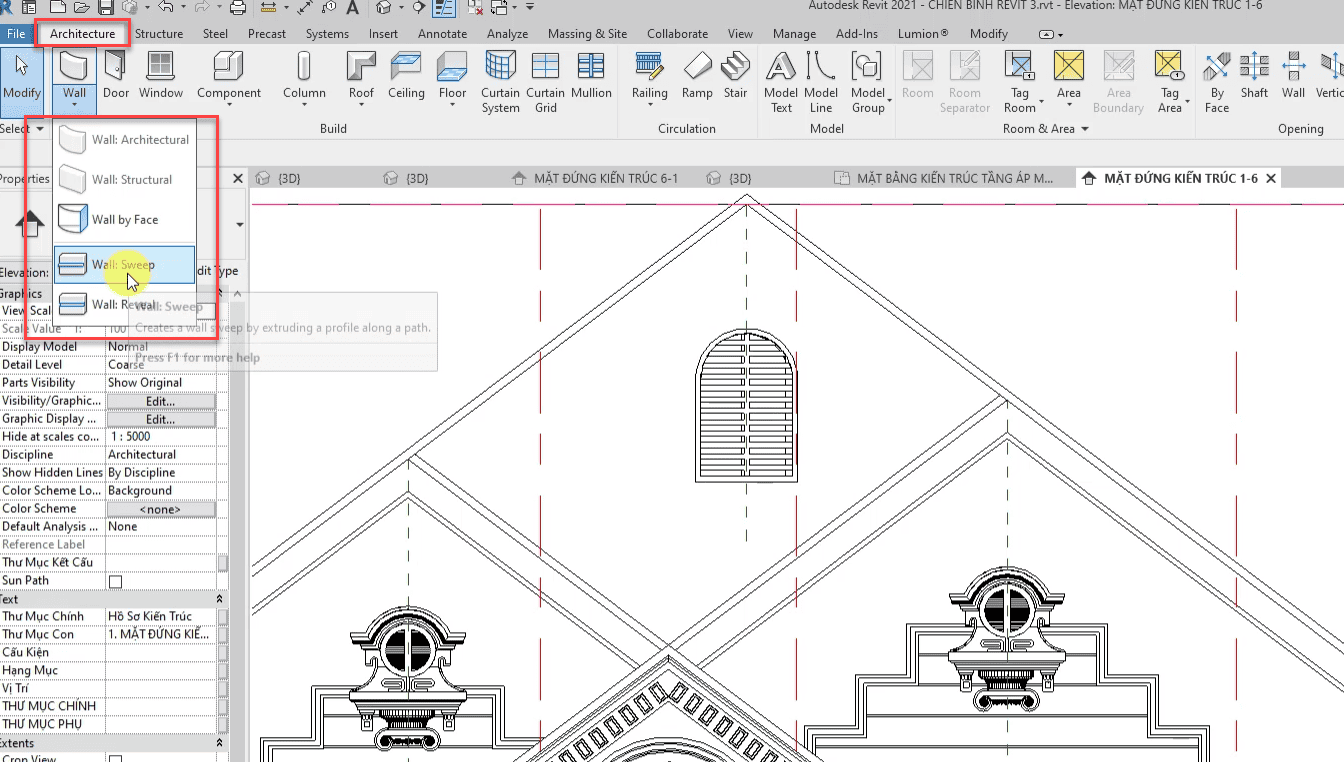

-Bước 5: vẽ các phào trang trí như ở các mái khác bằng công cụ Model in place> Extrustion>Sweep.
– Để tạo hình khối cho phào ,,.
– các phào vuông , đơn giản thì dùng Extrustion ,các khối phức tạp dùng Sweep

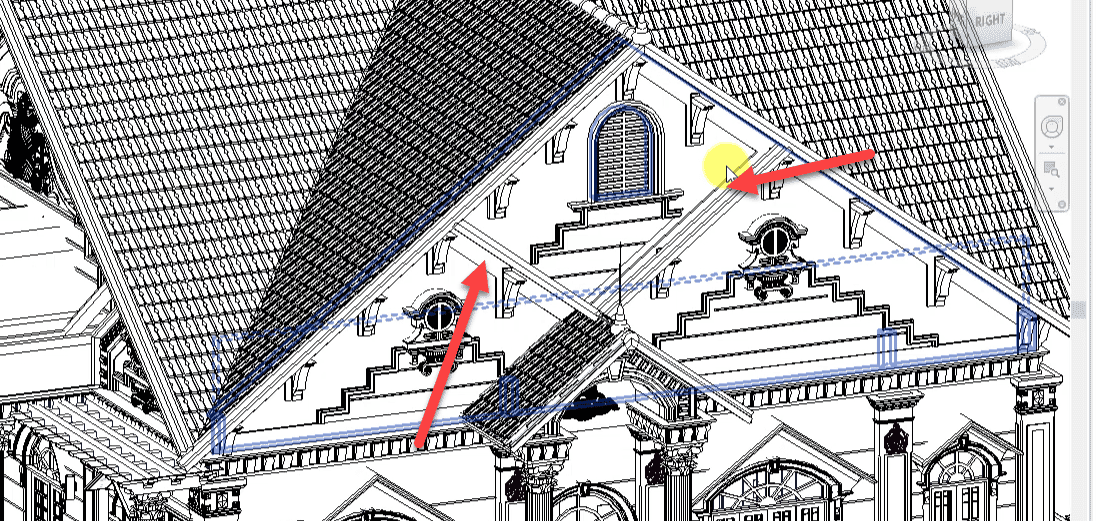

-Sau khi vẽ phào , và trang trí ta được kết quả :
