Bài 22. Đắp vẽ ngoại thất công trình (Phần 8)

Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.

VIDEO HỌC THỬ (XEM TRƯỚC)

Video xem thử bài 22 Phần 1

Phần 2

Phần 3

Phần 4

Ở bài học này bạn sẽ nắm được những nội dung sau đây.

1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.

2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.

-Tiếp tục trang trí , vẽ phào ở mái còn lại : tương tự như vẽ phài ở các mặt đứng khác,ở

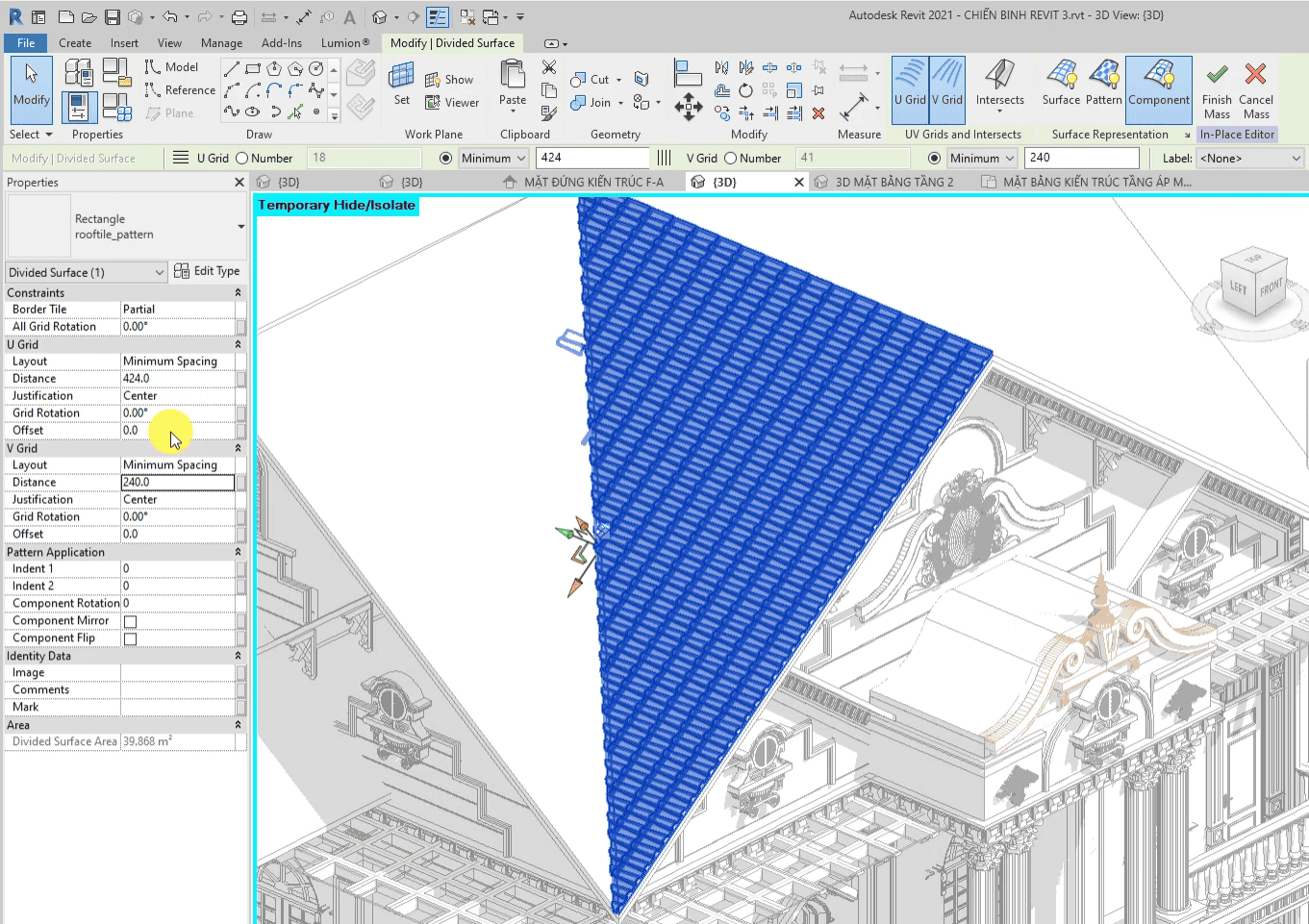

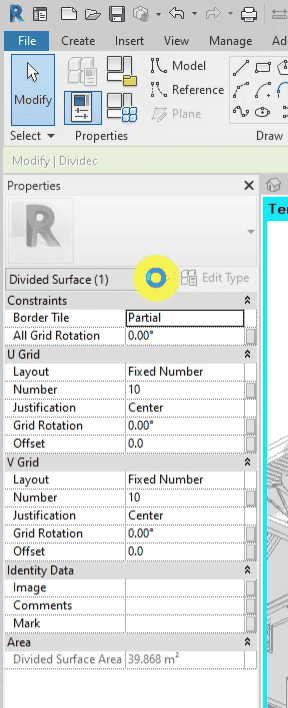

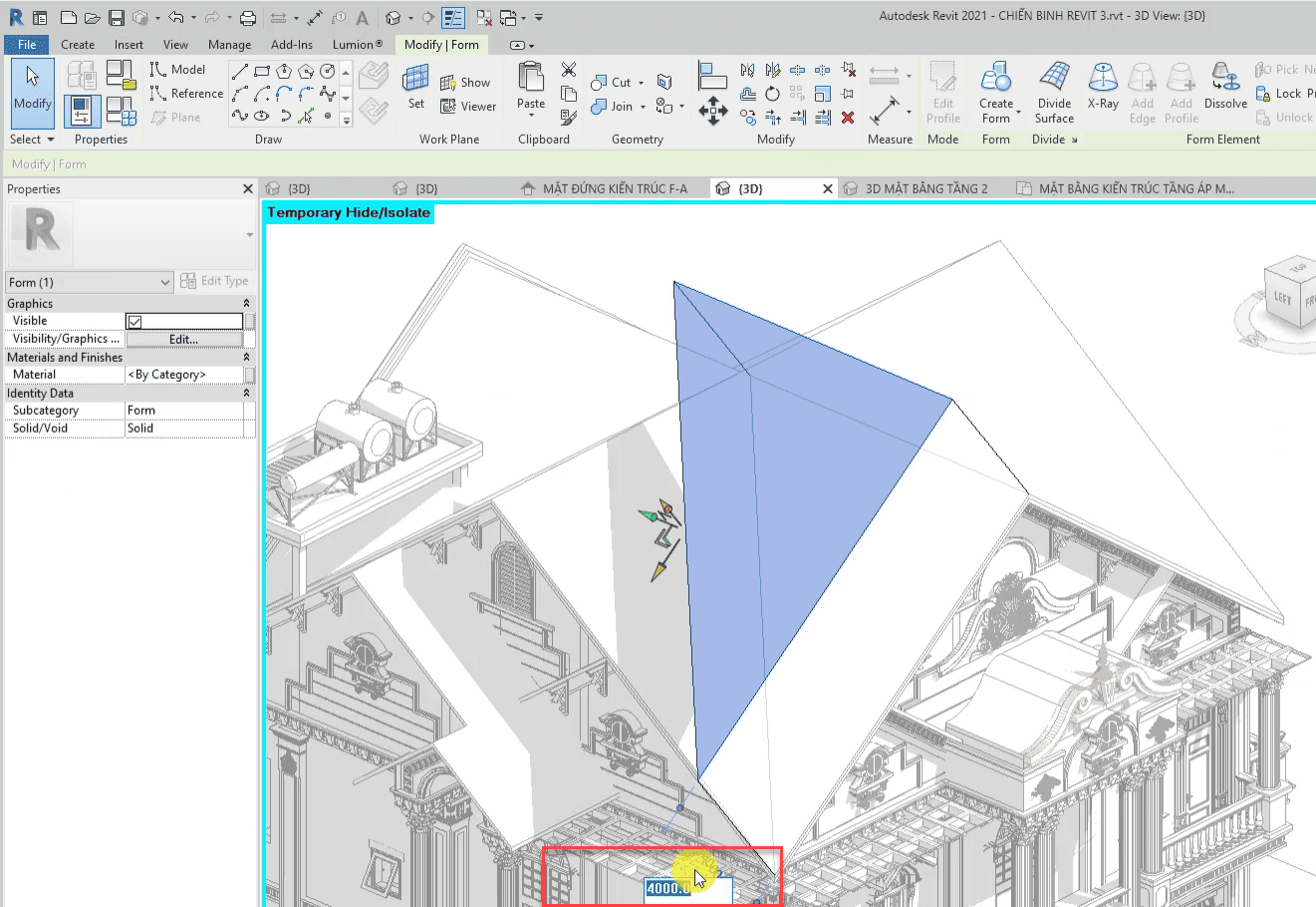

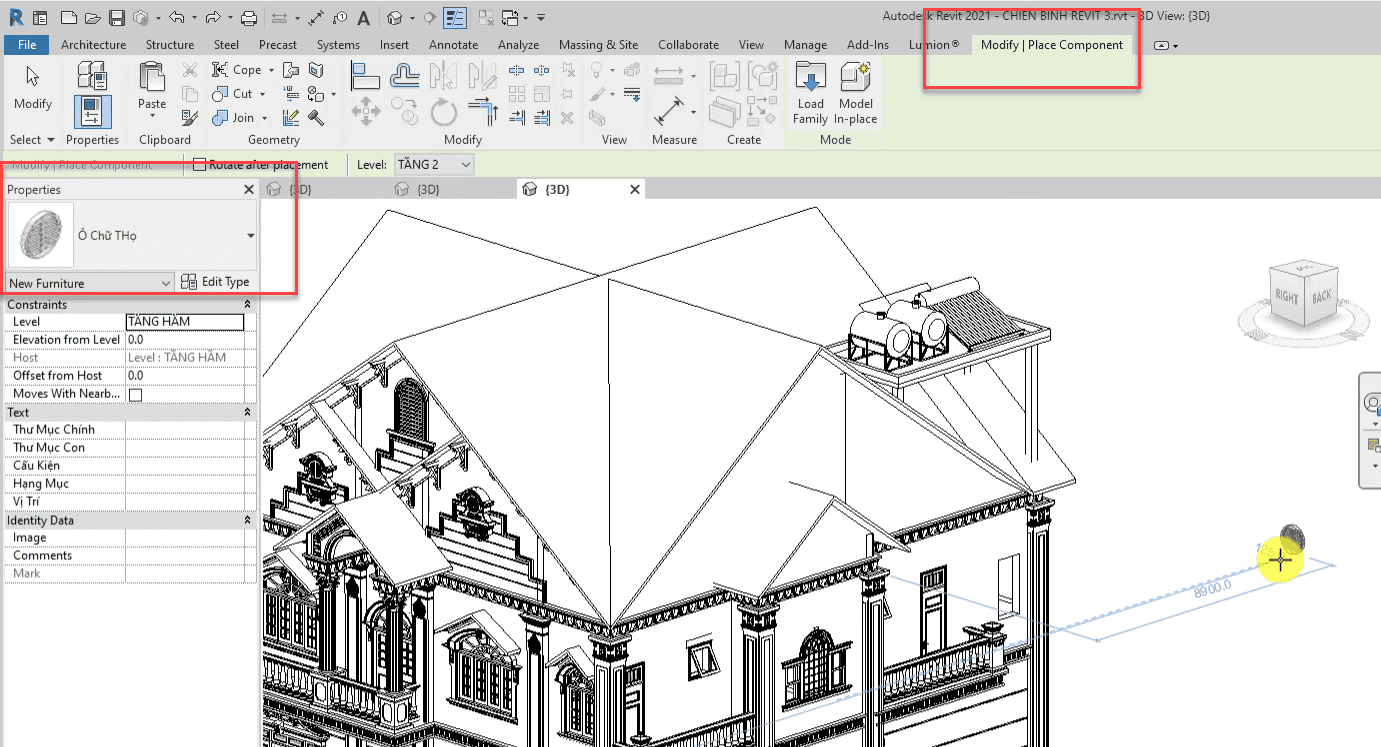

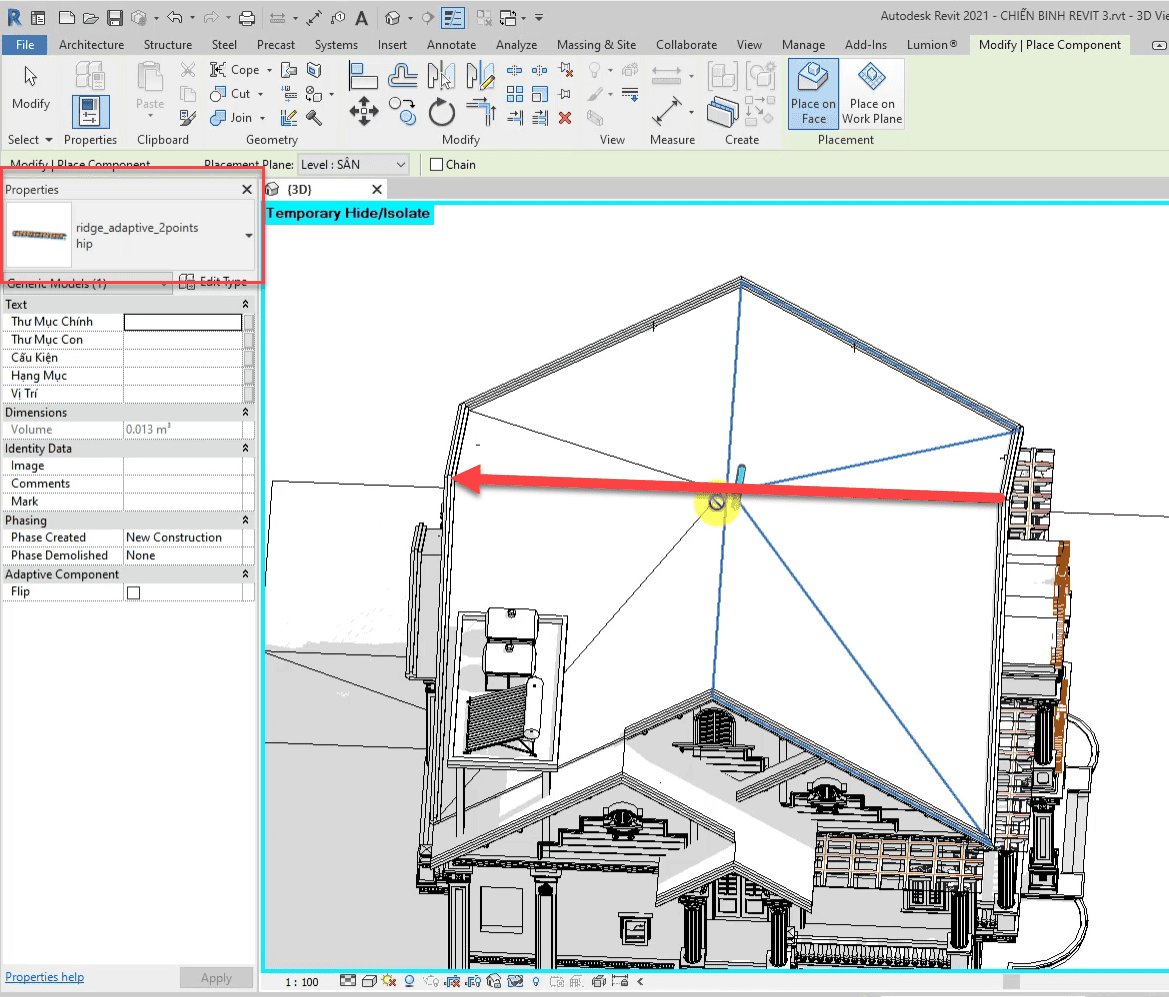

Bước 1 : ta đặt ô chũ thọ cho công mái , bằng cách , gõ CM để lấy family ô chữ thọ ra

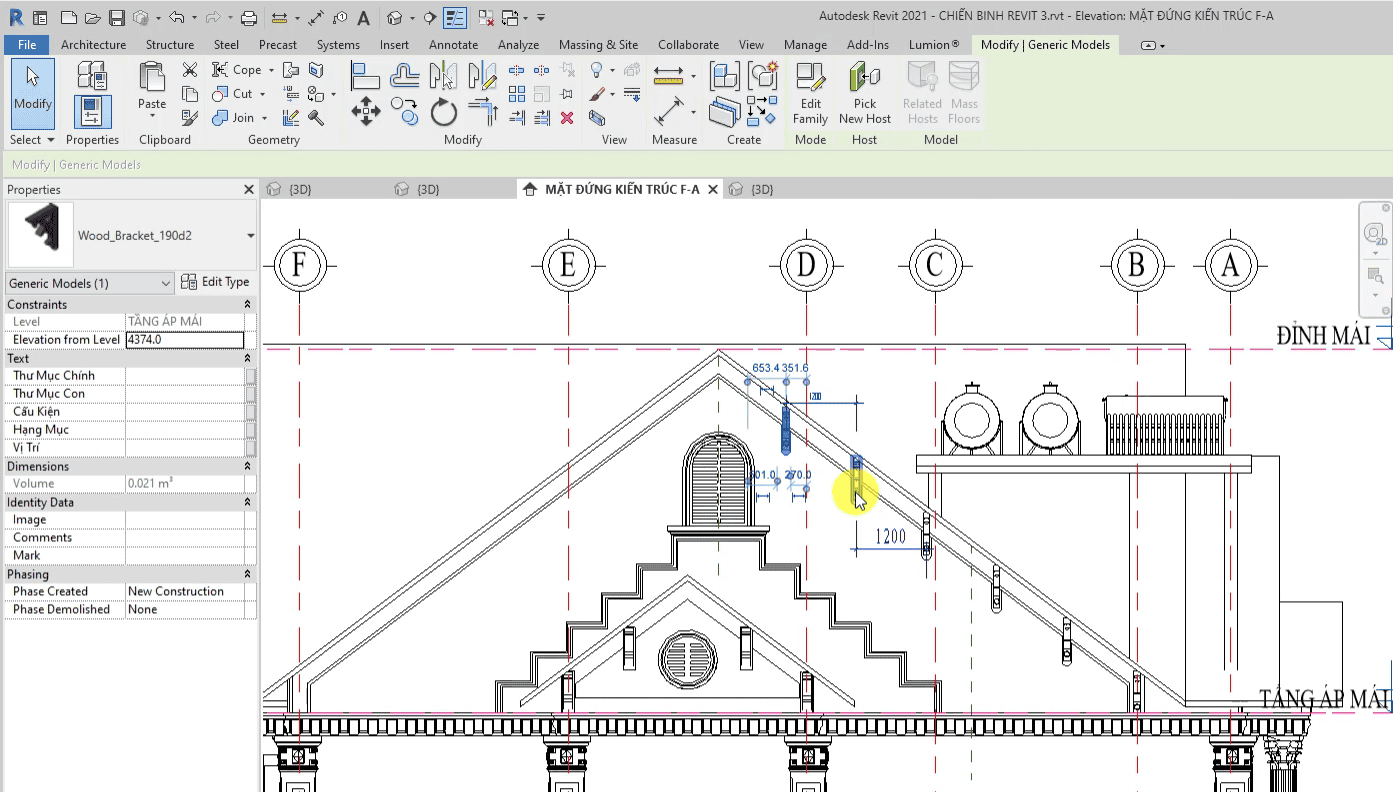

-Vào mặt bằng kiến trúc áp mái để di chuyển ô chũ thọ vào vị trí và cao độ chính xác.

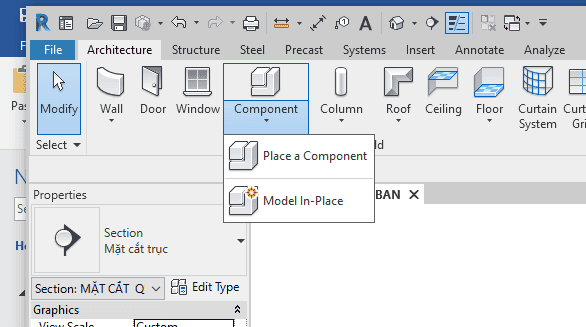

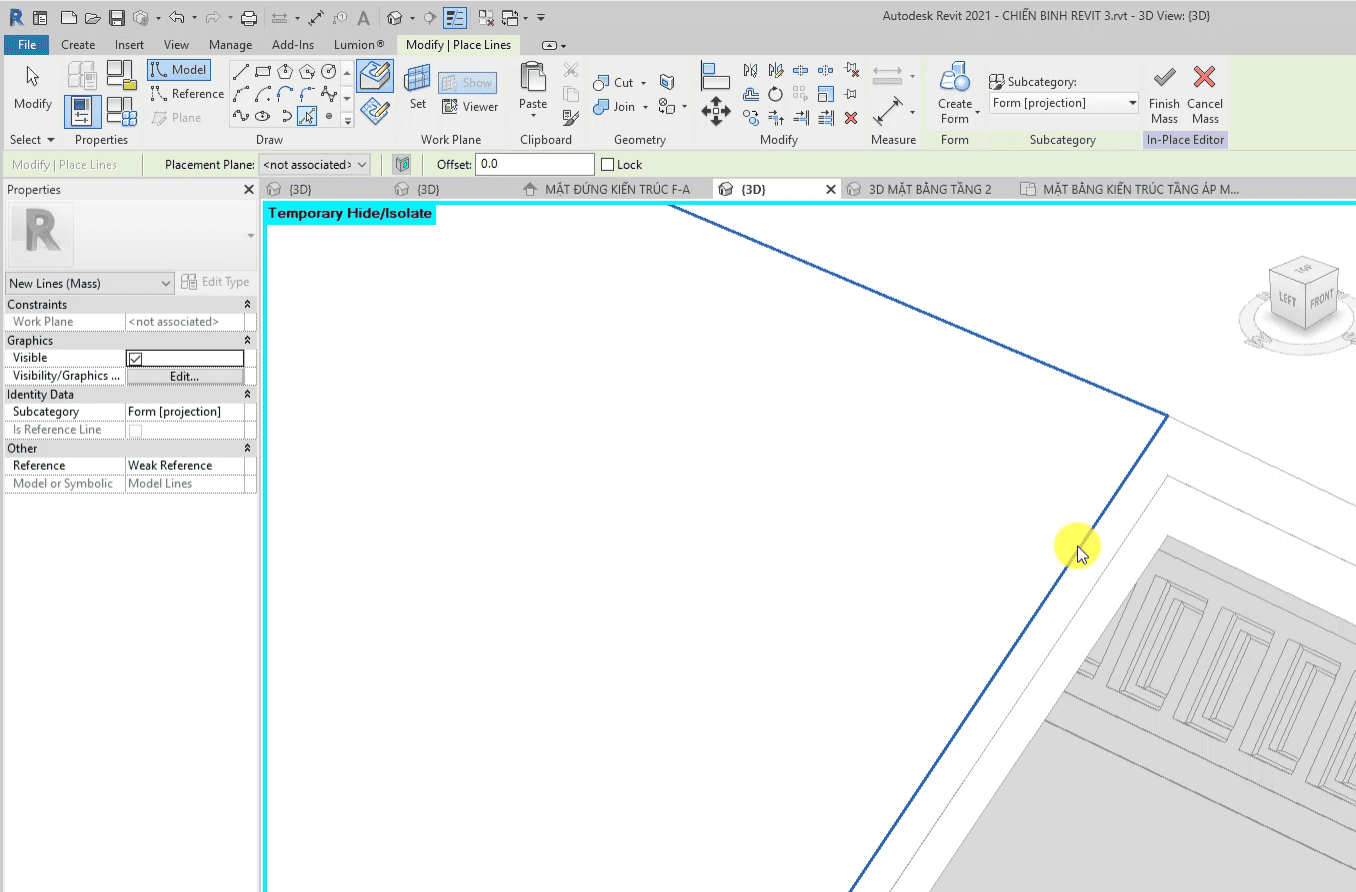

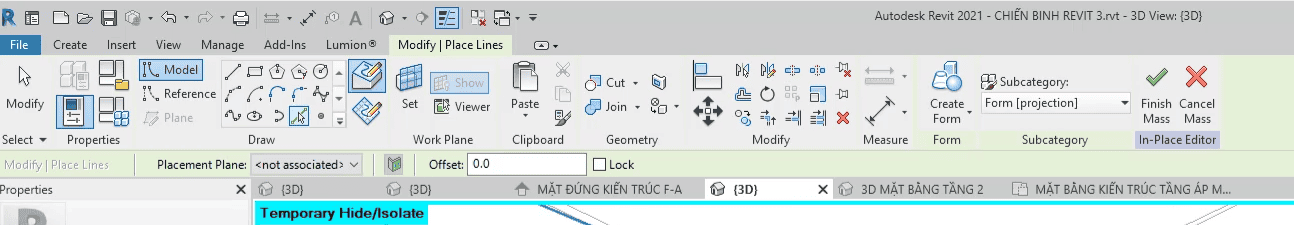

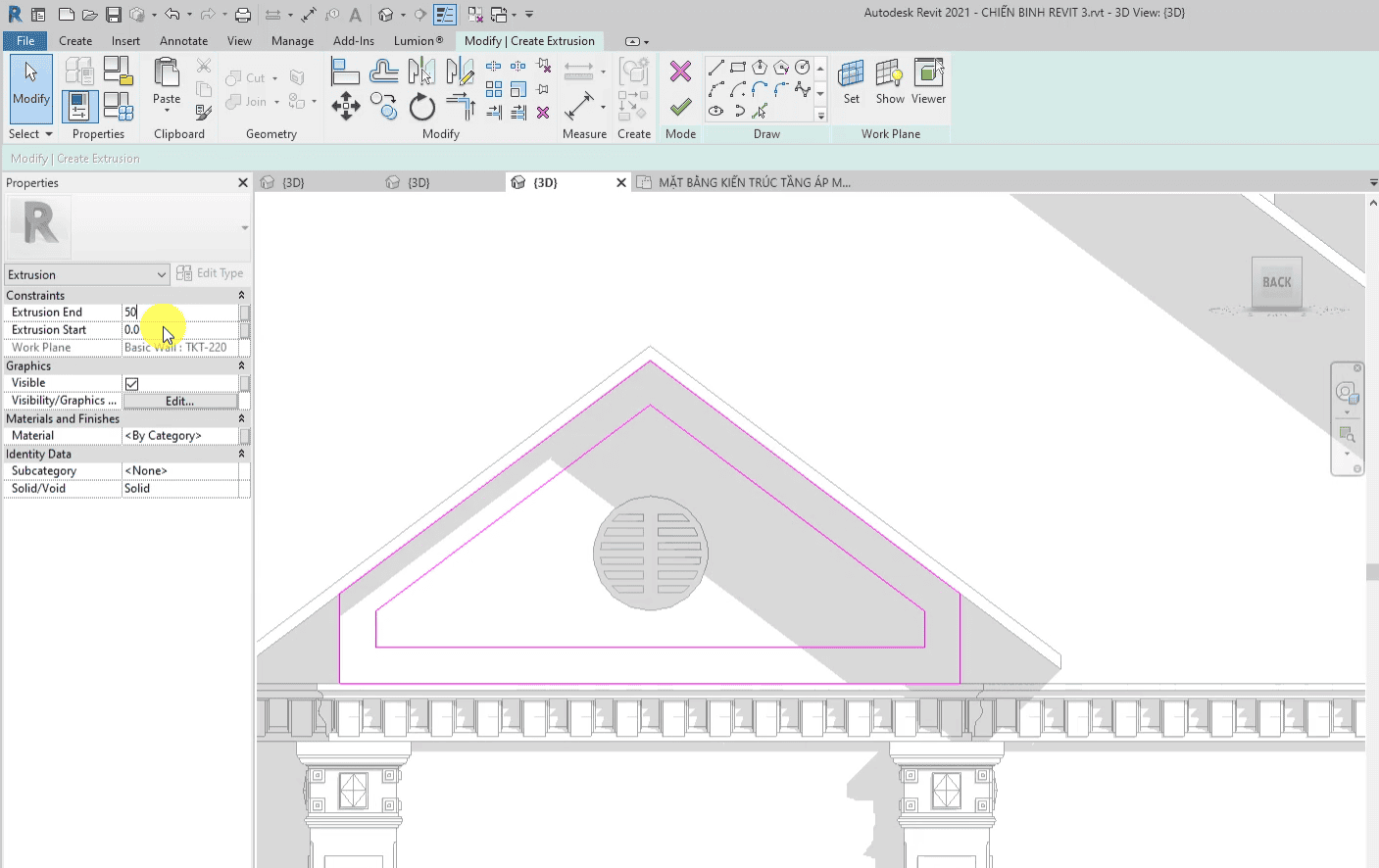

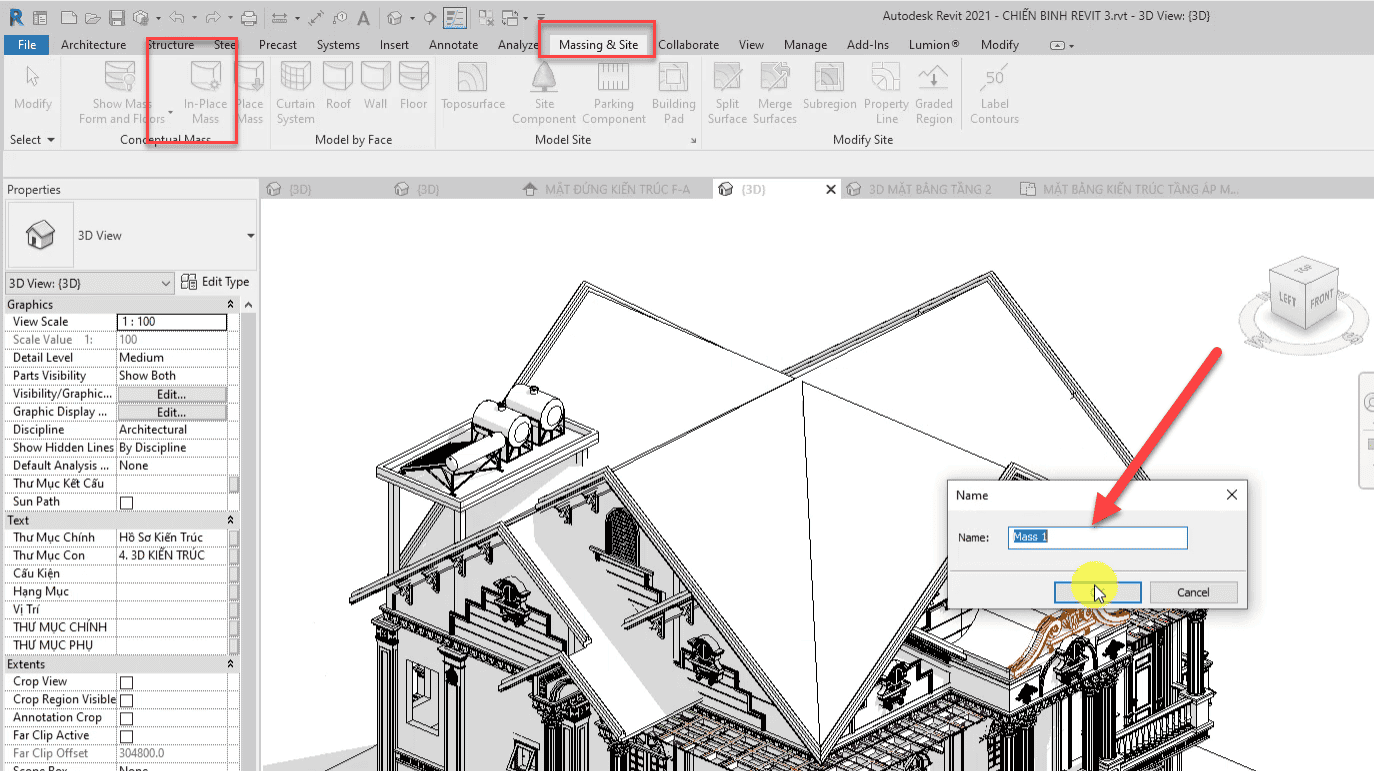

-Bước 2: vẽ phào trang trí bằng công cụ model in place ( công cụ Extrustion , vào Sweep) để tạo hình cho phào.

-Làm tương tự đối với các phào còn lại . bằng công cụ Model in place.

-Bước 2 : Sau khi trang trí các mái chính

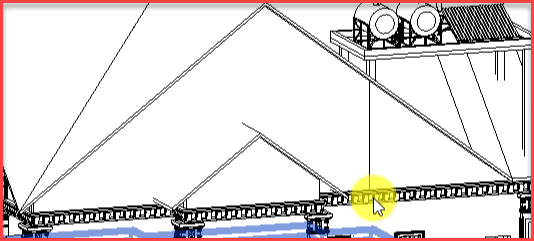

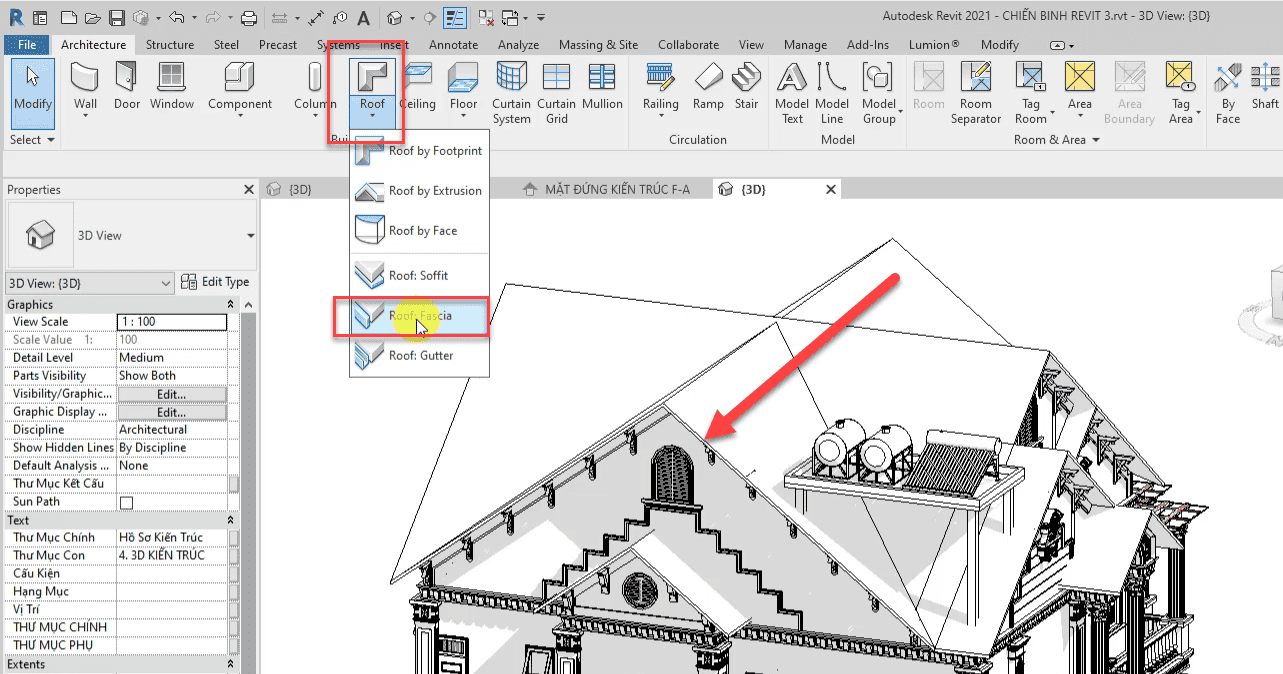

-ta tiến hành vẽ diềm mái , ta vào Roof >Roof Fascia> chọn loại diềm mái cần vẽ >kích vào mép của mái chính.

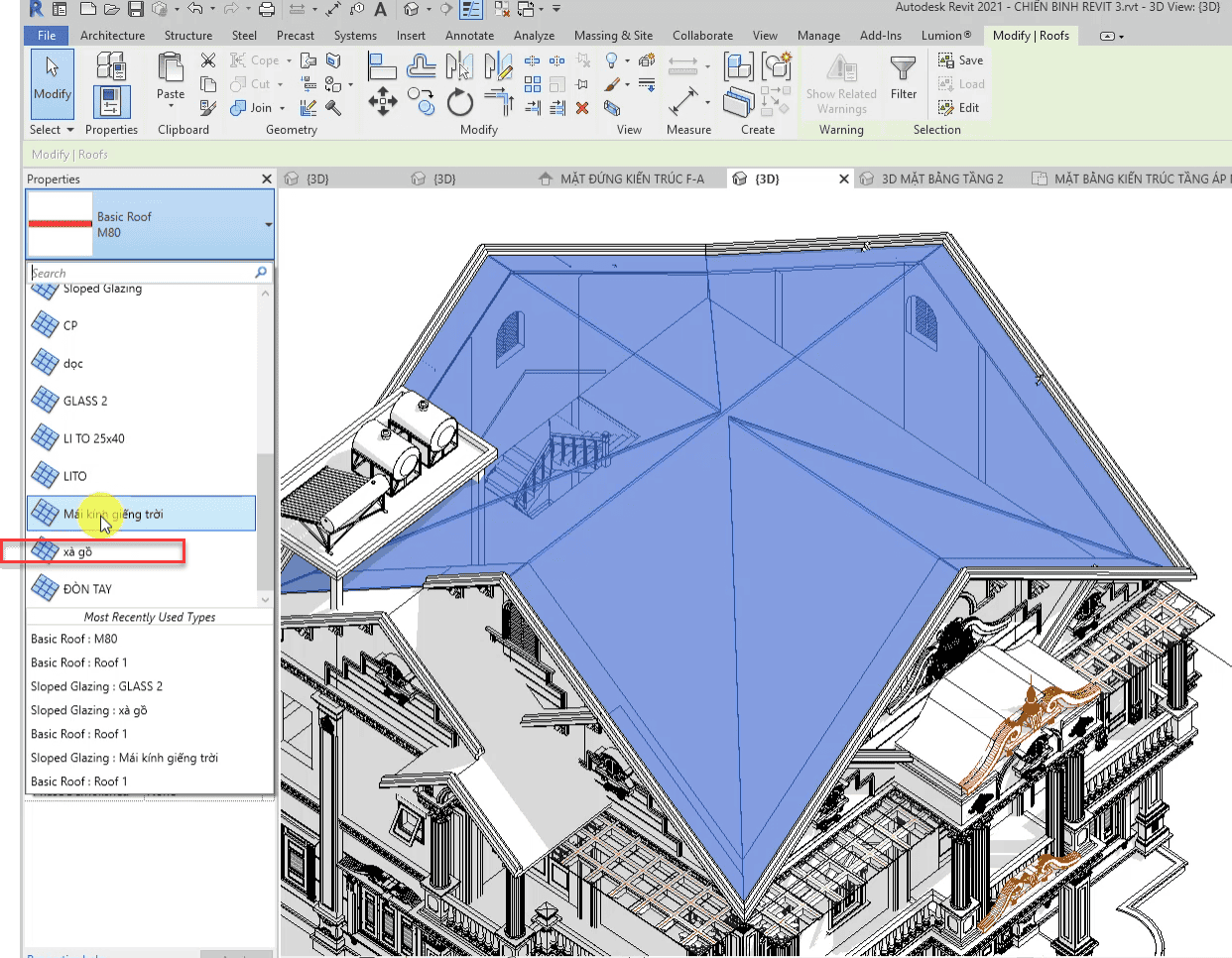

-Bước 3:Thêm hệ xà gồ mái cho công trình làm như sau:

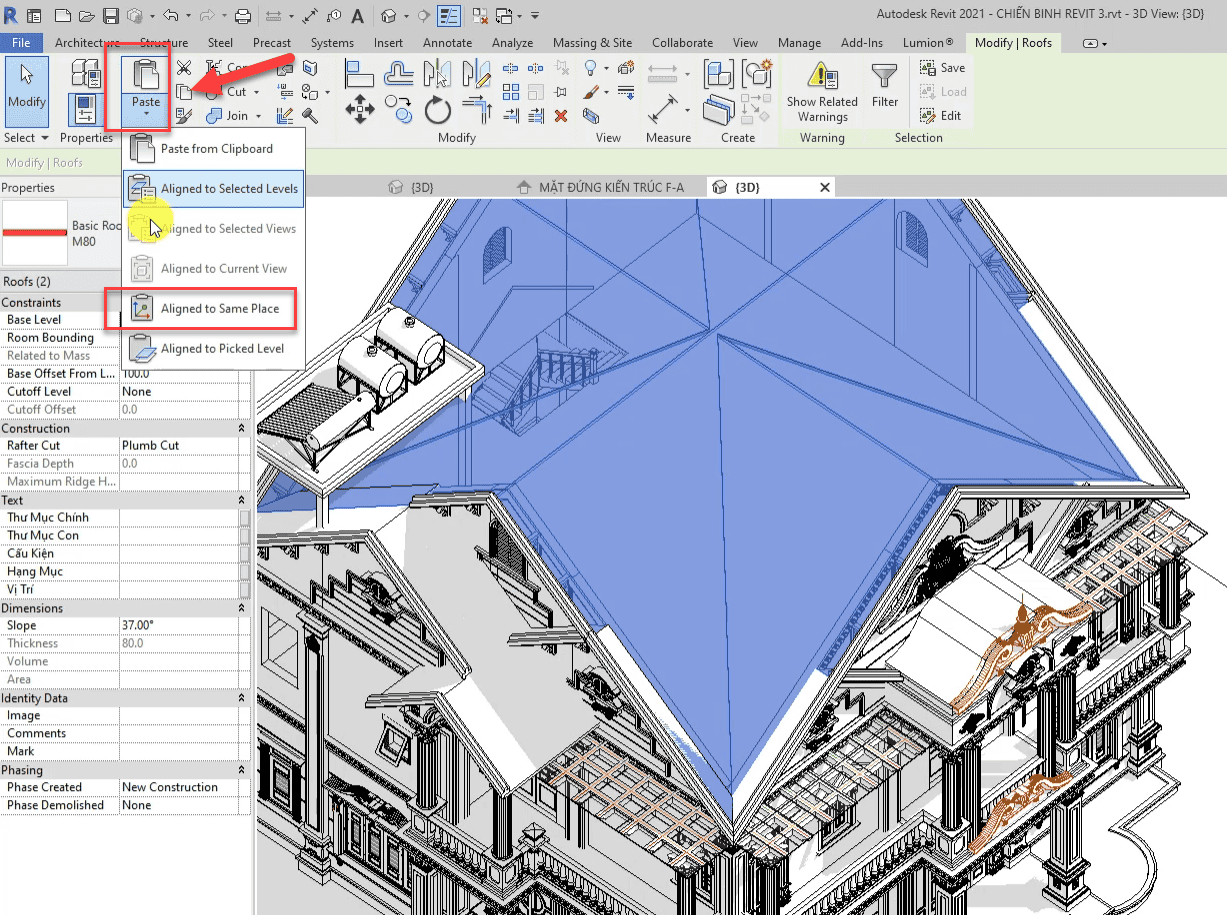

-chọn các mái đã vẽ > chọn copy > paste >Align to same place.

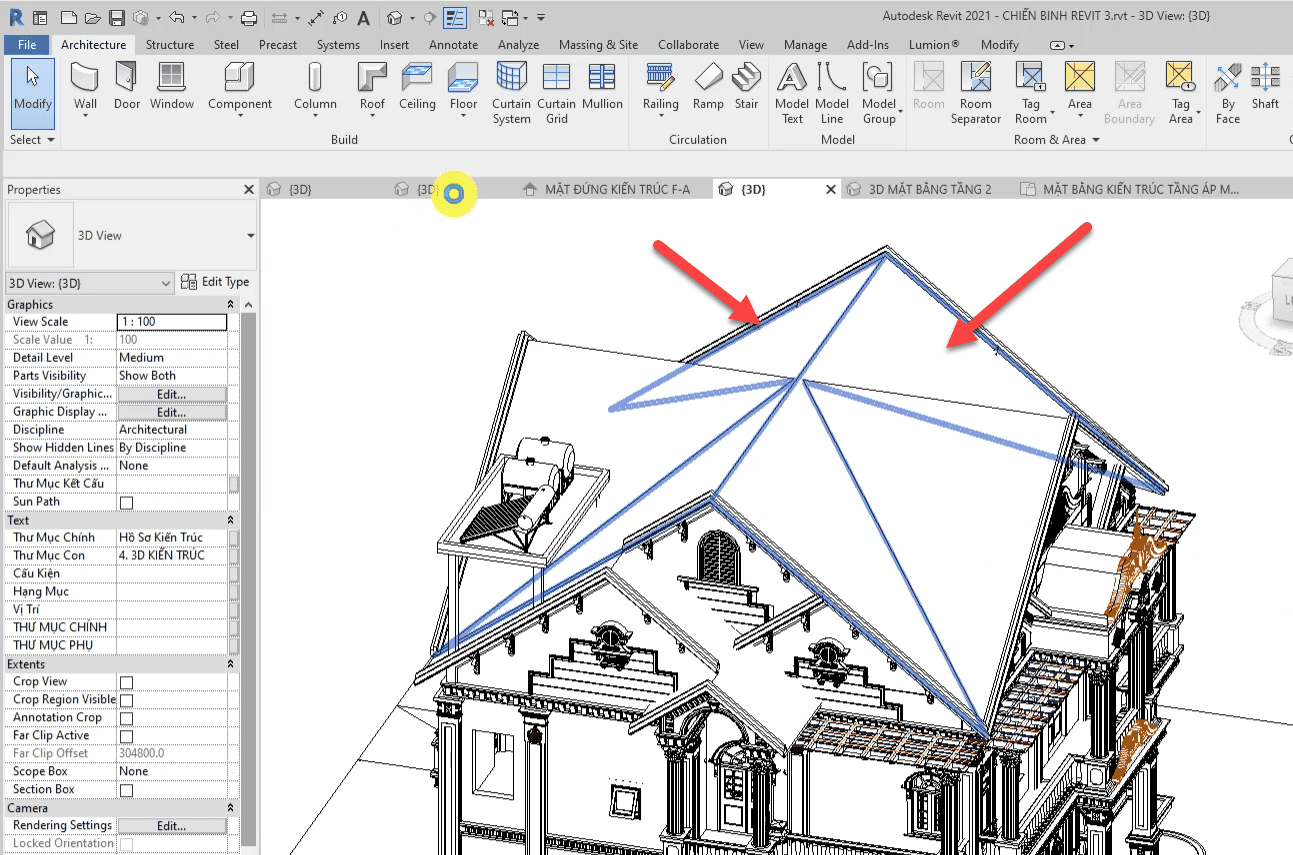

-Chọn mái vừa copy rồi cho offsets lên 1 khoảng ( sao cho hệ xà gồ gác lên bê tông diềm mái ),sau đó chuyển thành xà gồ.
