Bài 18. Đắp vẽ ngoại thất công trình (Phần 4)
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem thử bài 18 Phần 1
Phần 2
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
– Bài học này t vẽ mái hắt cho công trình và trang trí phào cửa sổ
-Bước 1:Vào mặt bằng kiến trúc tầng 2.

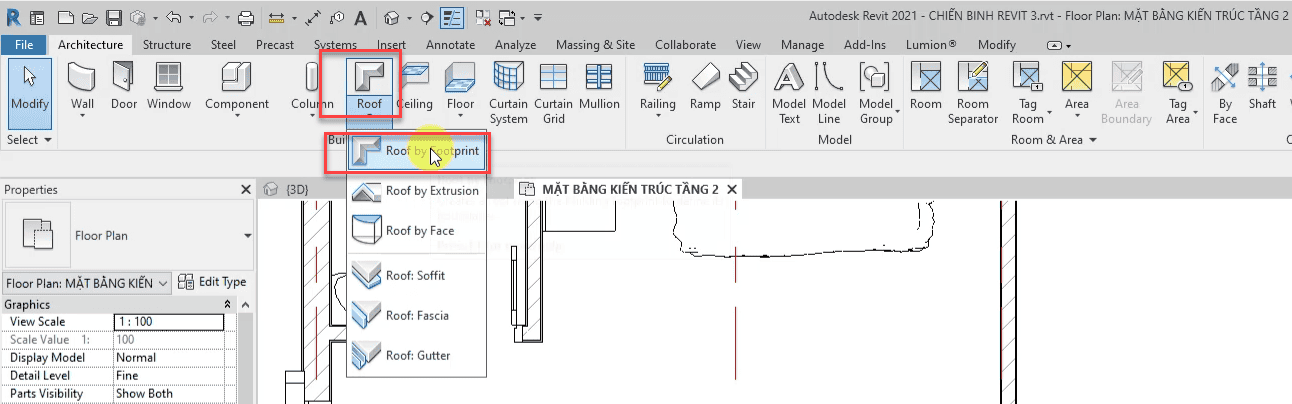

-Vào Roof> Roof by Footprint

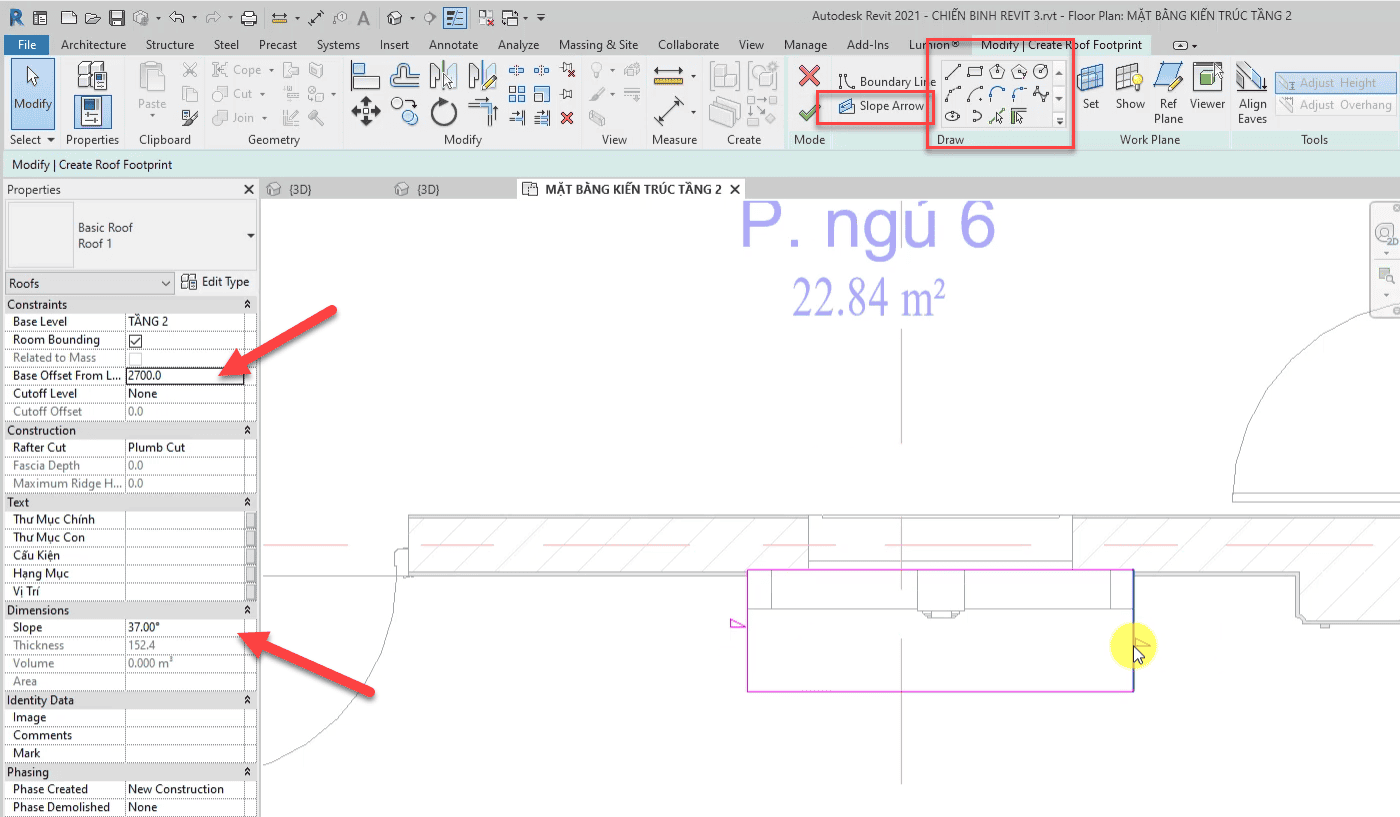

-Vẽ biên dang cái mái và chỉnh độ dốc Slope cửa mái.và chỉnh chiều cao của mái so với mặt tầng ở mục Base offset from level.
-Bước 2: vẽ phào trang trí mái hắt cửa sổ.

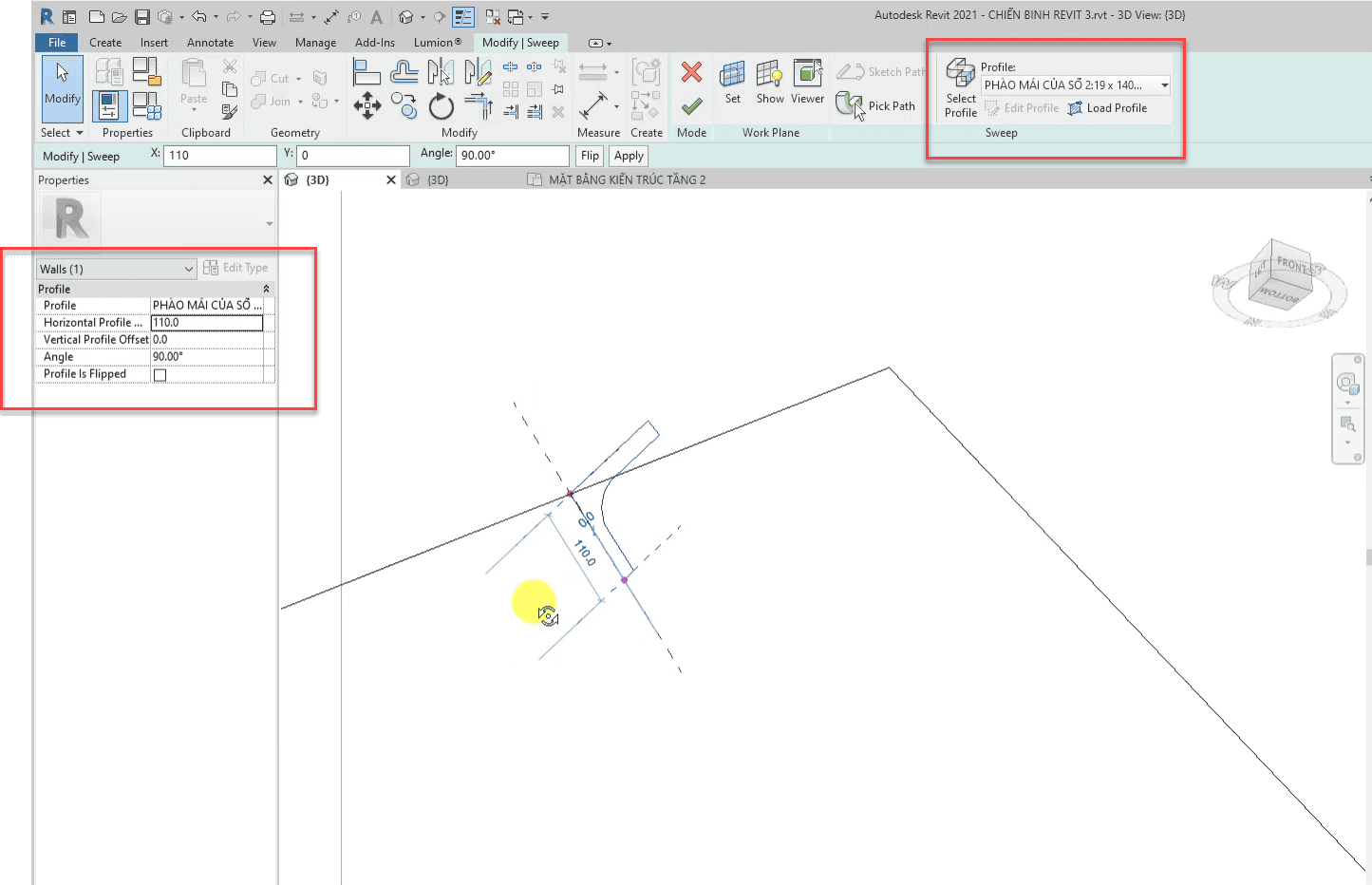

-Dùng công cụ model in place> sweep để vẽ phào.
-Chọn đường dẫn > biên dạng và các thông số ở mục properties để vẽ phào như sau .
-Lưu ý : trước khi vẽ phào trang trí phảo join mái với tường để tạo ra các đường giao khi bắt điểm vẽ đường sweep.

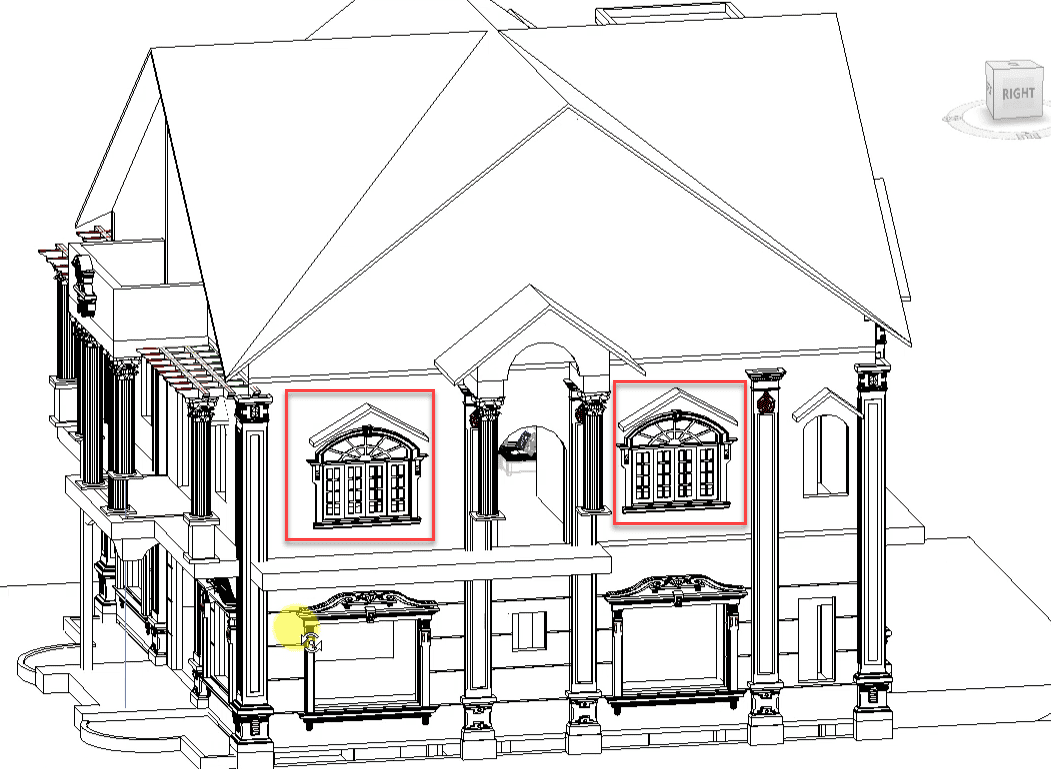

-Làm tương tự với các mái hắt và phào còn lại . ta được kết quả :
-Bước 3: Đặt phù điêu trang trí cho sảnh chính
– Copy phù điêu từ file mẫu và thư viện vào dự án,
-Sau đó vào mặt bằng kiến trúc tầng 2> gõ lệnh CM để lấy familly phù điều vừa copy vào dự án> đặt vào vị trí ,
-Bước 4: vẽ phào trang trí

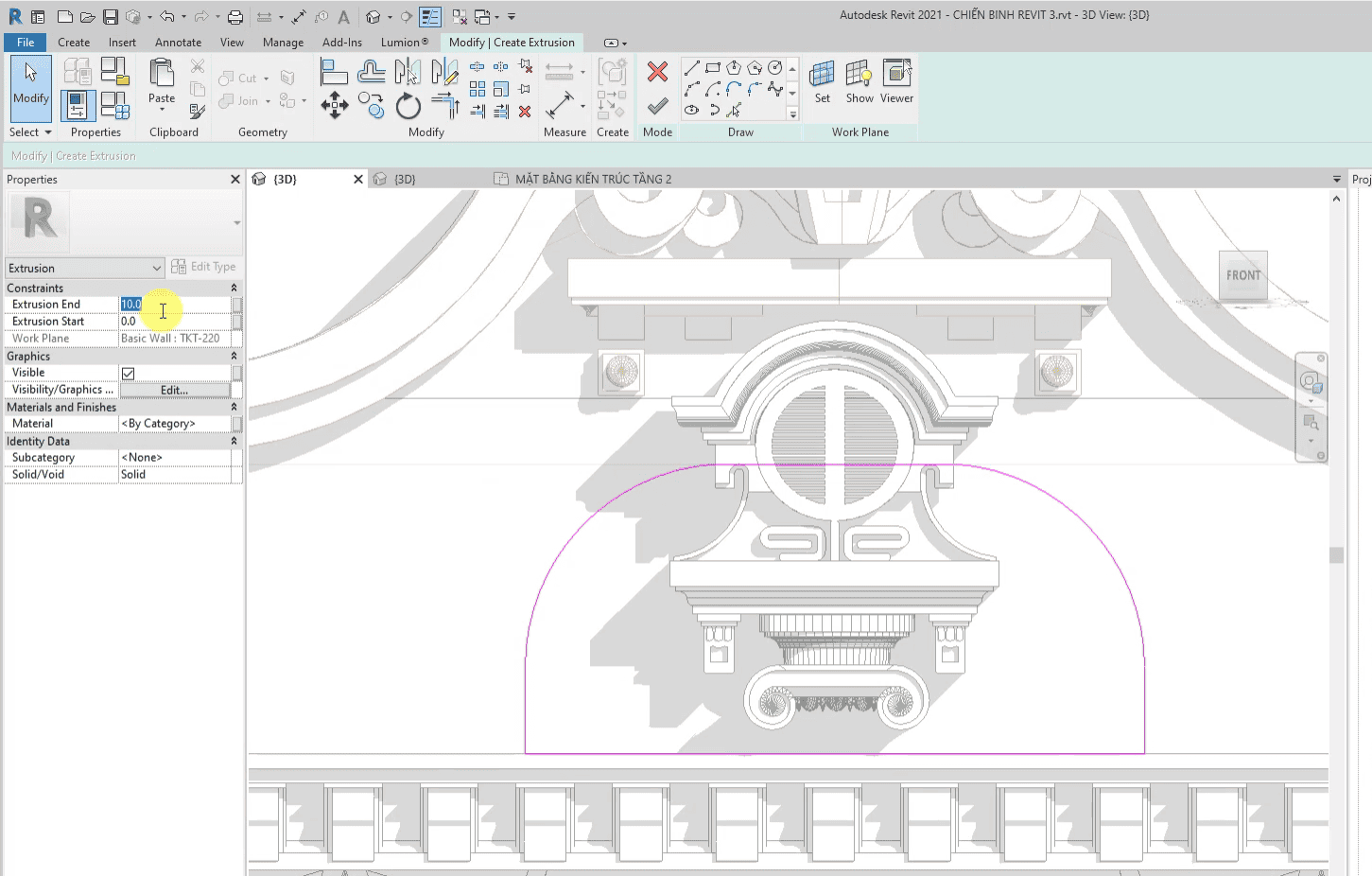

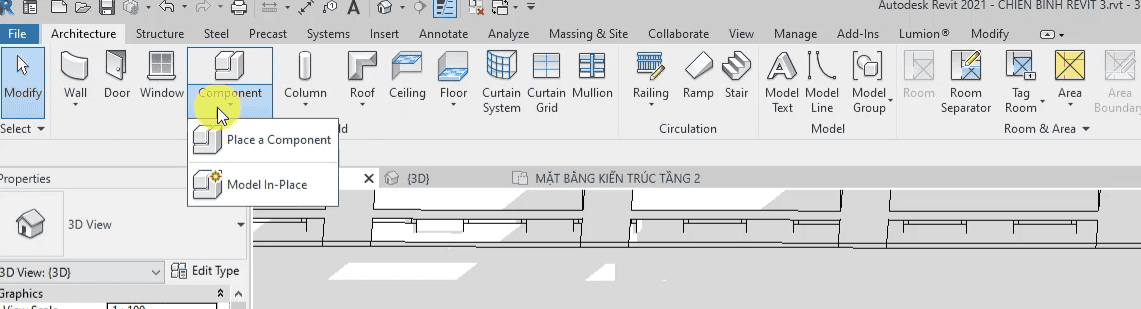

-Ta vẫn dùng công cụ Architec > Component> Model in place.>extrustion, vẽ hình dang của khối > và chọn độ dày của khối ở mục Extrustion End

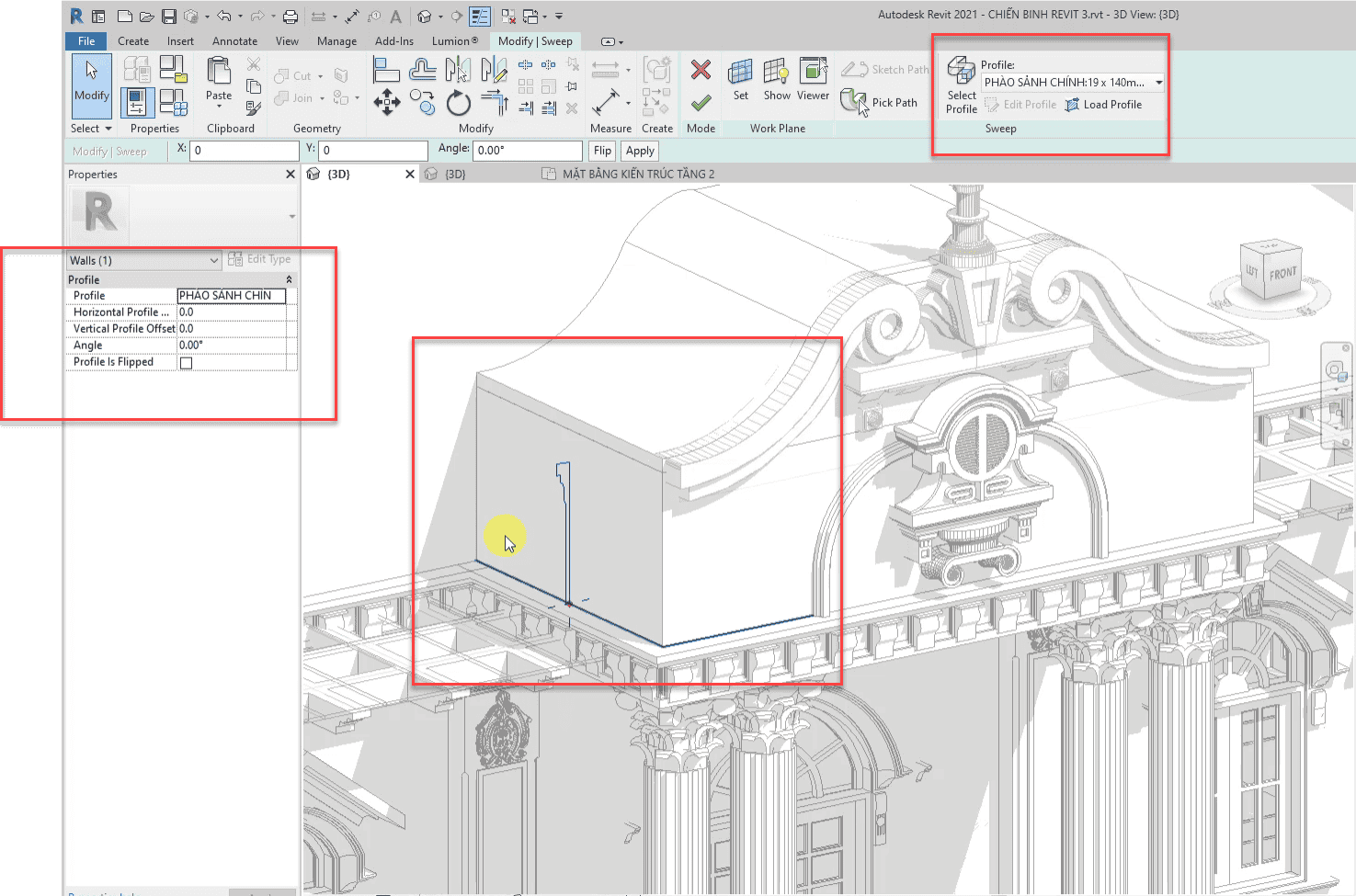

-Dùng công cụ Sweep để vẽ . chọn pick path> để tạo đường dẫn > chọn profile để chọn biên dang của khối chỉnh các thông số ở properties để được hình dạng kích thước phào như ý muốn
như ý muốn.

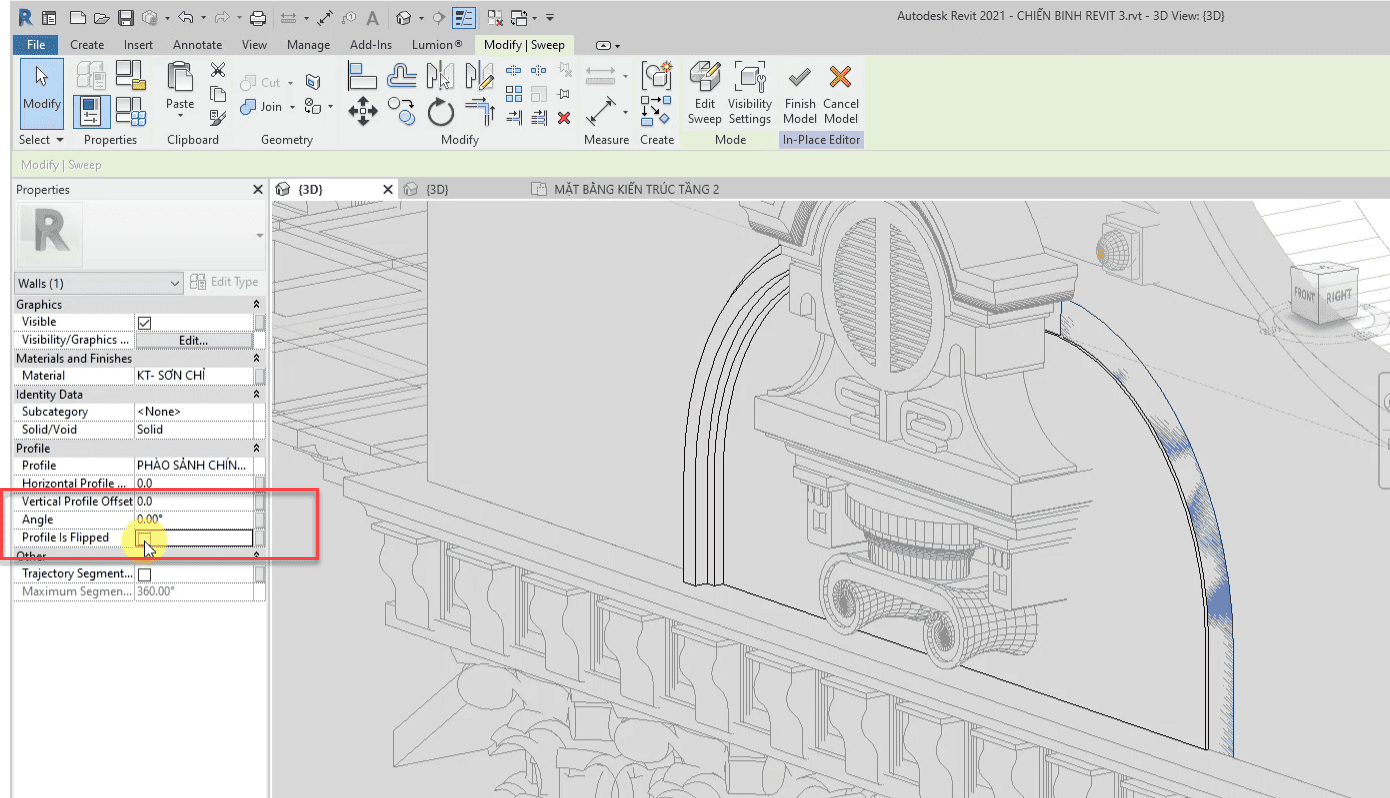

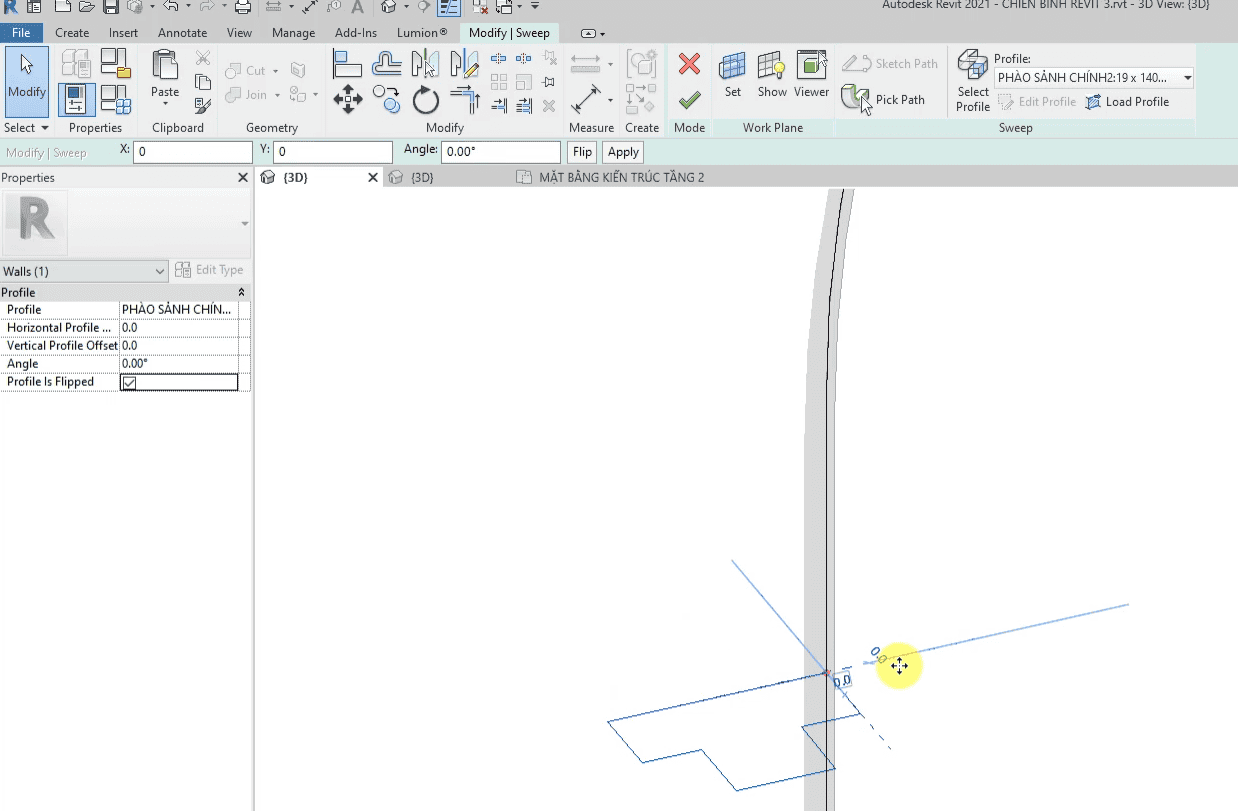

-kích vào profile is Flipped để đảo chiều khối sweep.
-tiếp tục ta vẽ các phào còn lại bằng công cụ Sweep.

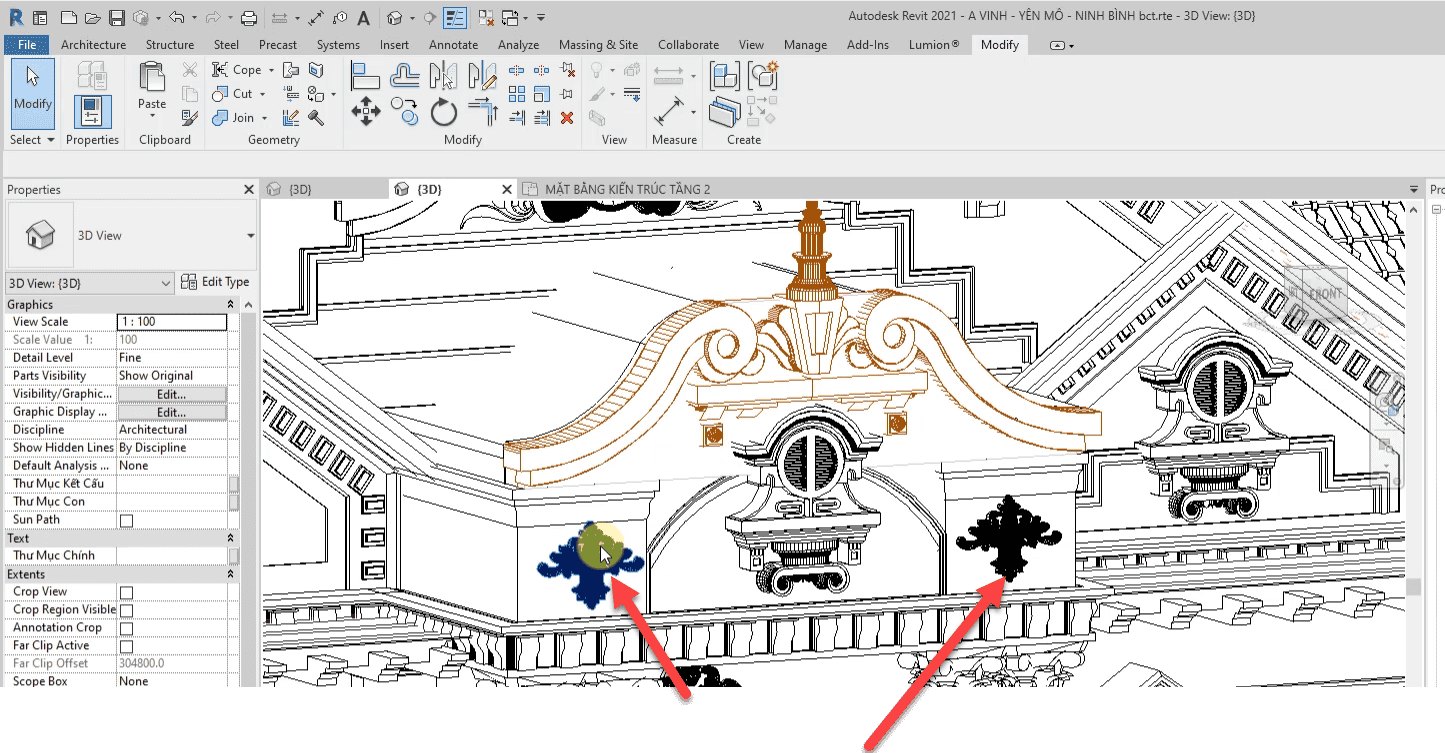

-Bước 5: Đặt các phù điêu trang trí
-Ta gỗ lệnh CM > chọn phù điêu cần đặt vào vị trí thích hợp

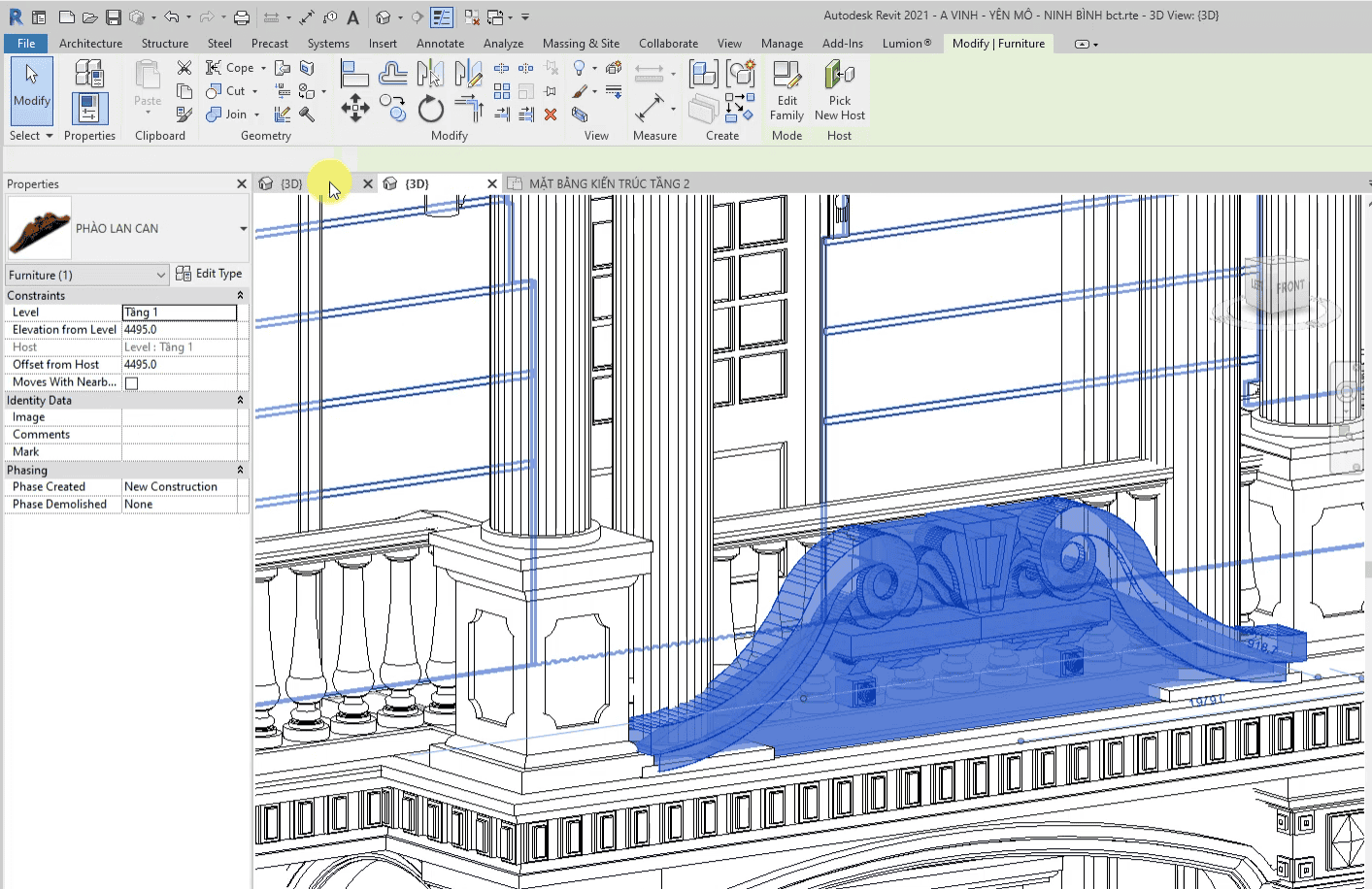

-Bước 6: đặt phào trang trí cho cửa đi

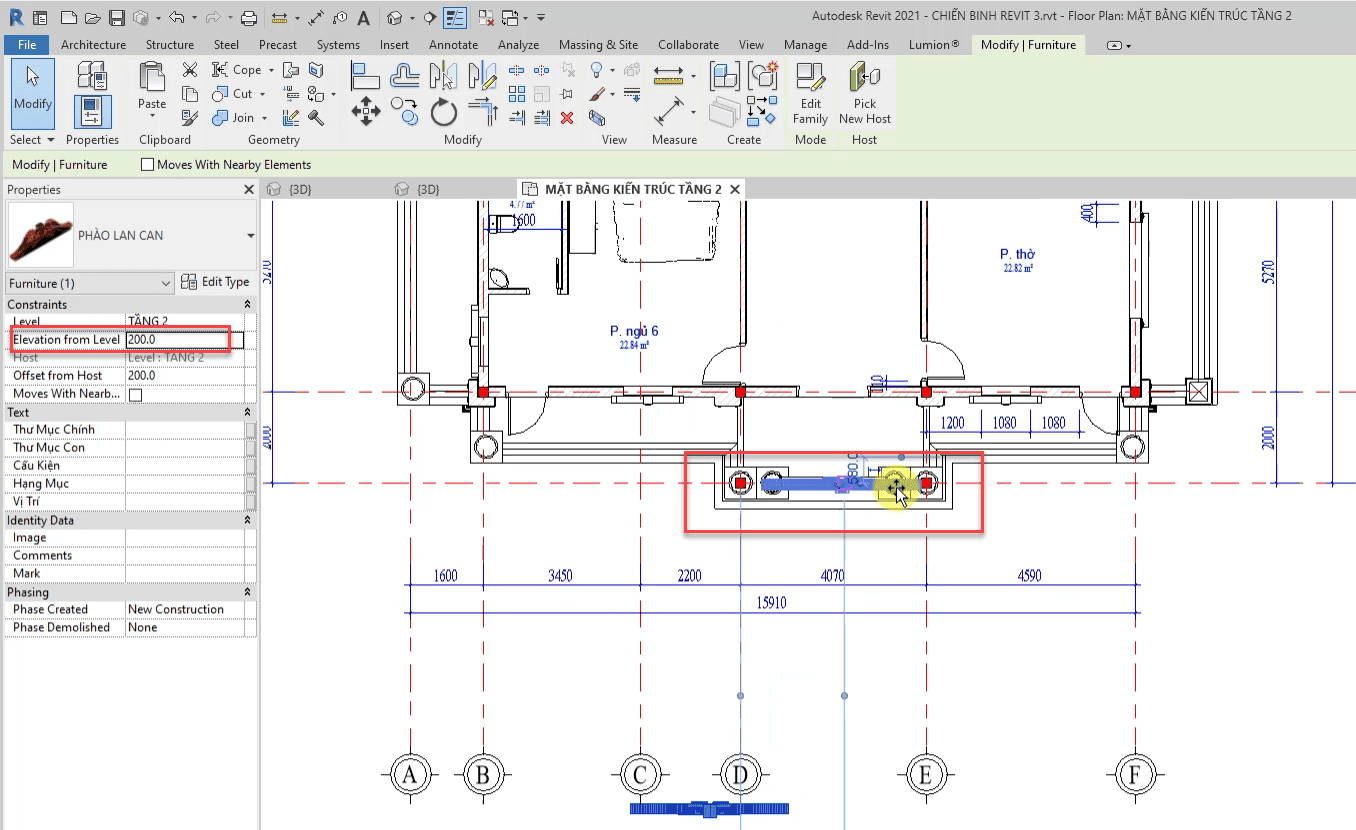

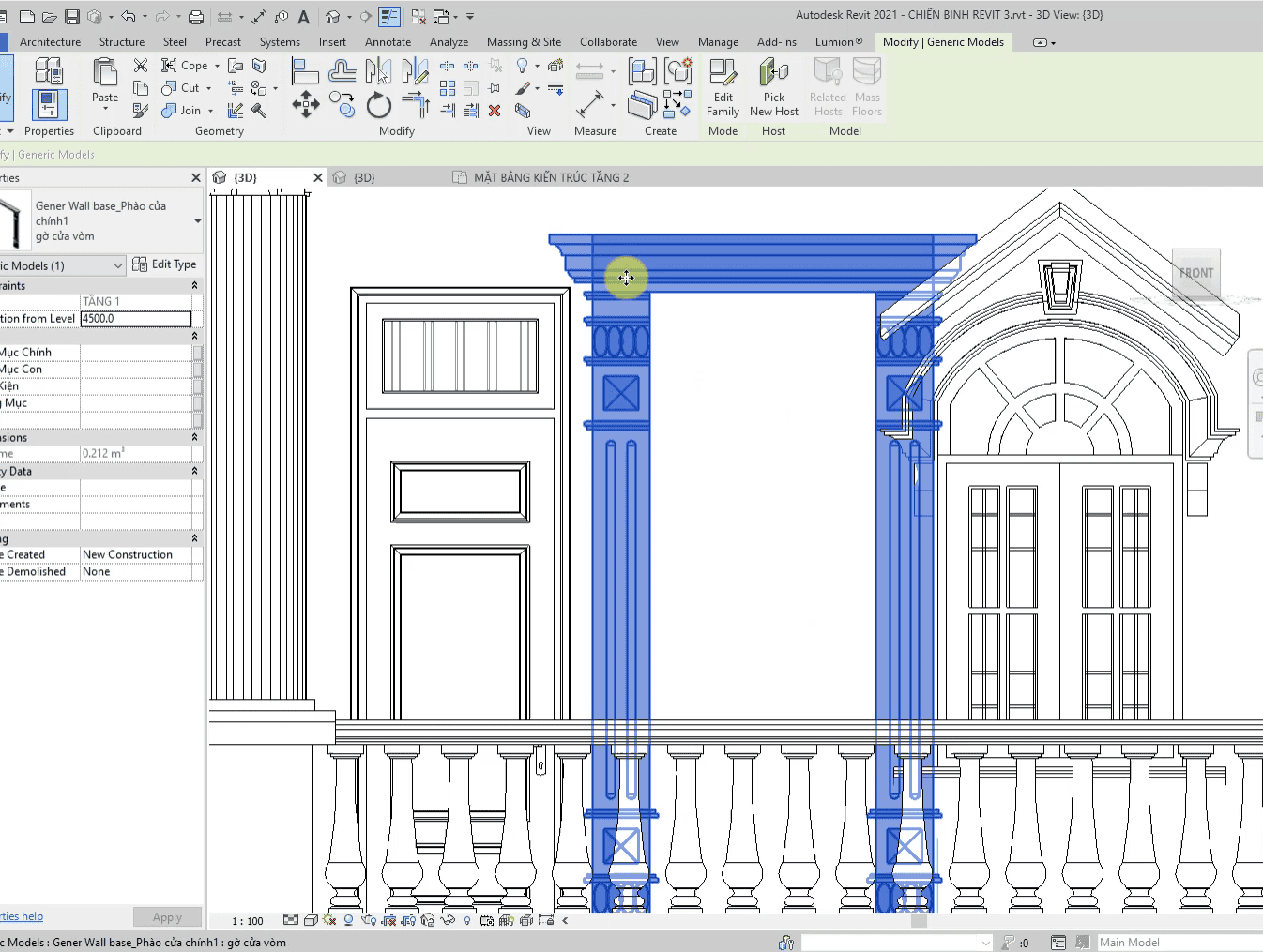

-để đặt family phào cửa đi ta gõ lệnh s
CM> chọn diềm cửa đi phù hợp và chỉnh kích thước dài rộng theo cửa
