Bài 17. Đắp vẽ ngoại thất công trình (Phần 3)
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem thử bài 17 Phần 1
Phần 2
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.

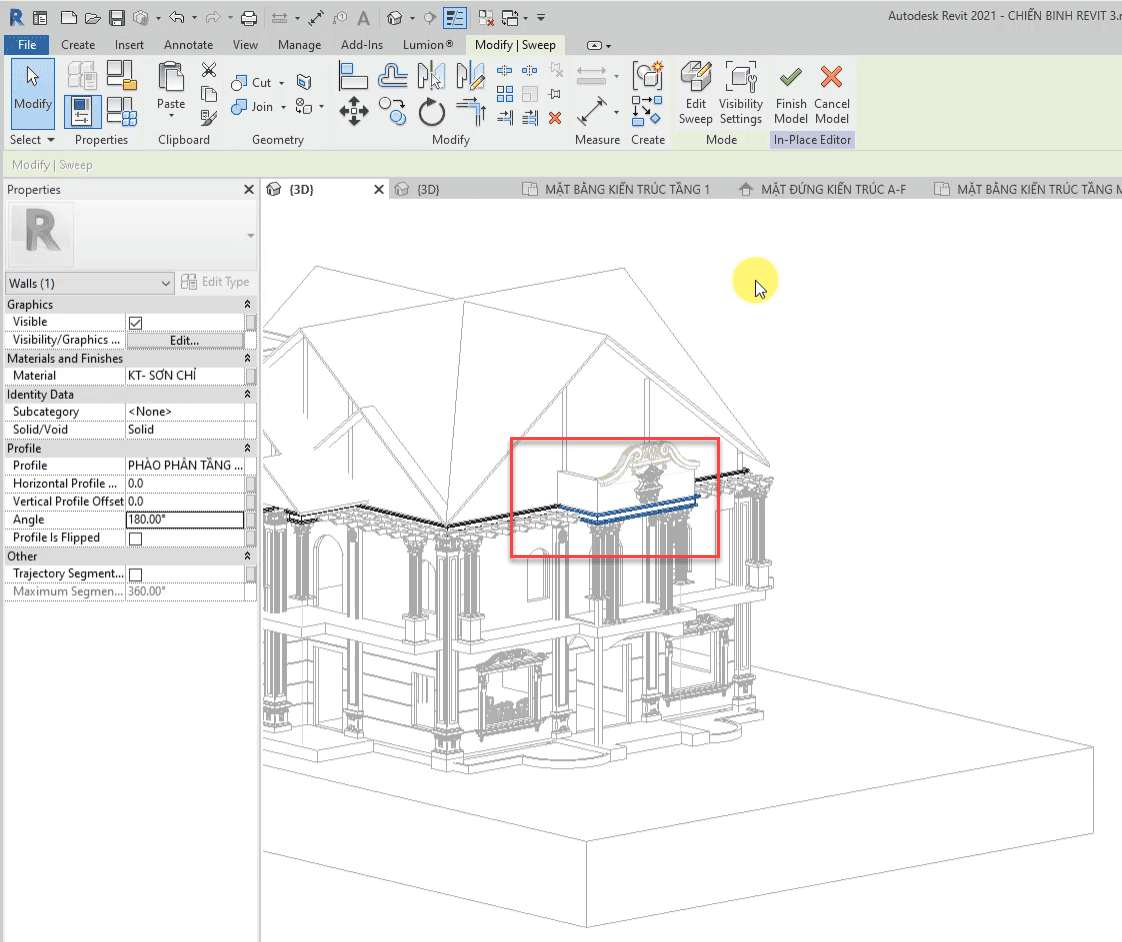

-Tiếp tục đắp vẽ phào chỉ cho công trình. Phào phân tầng tầng áp mái,

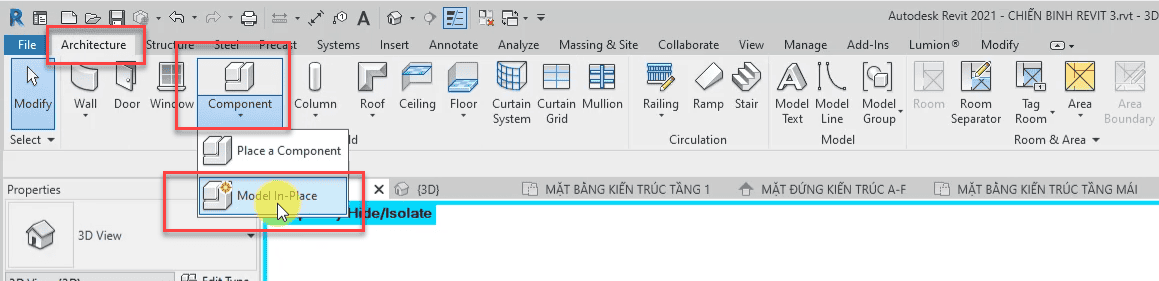

-Bước 1:Vào Architecture > Component>Model in place

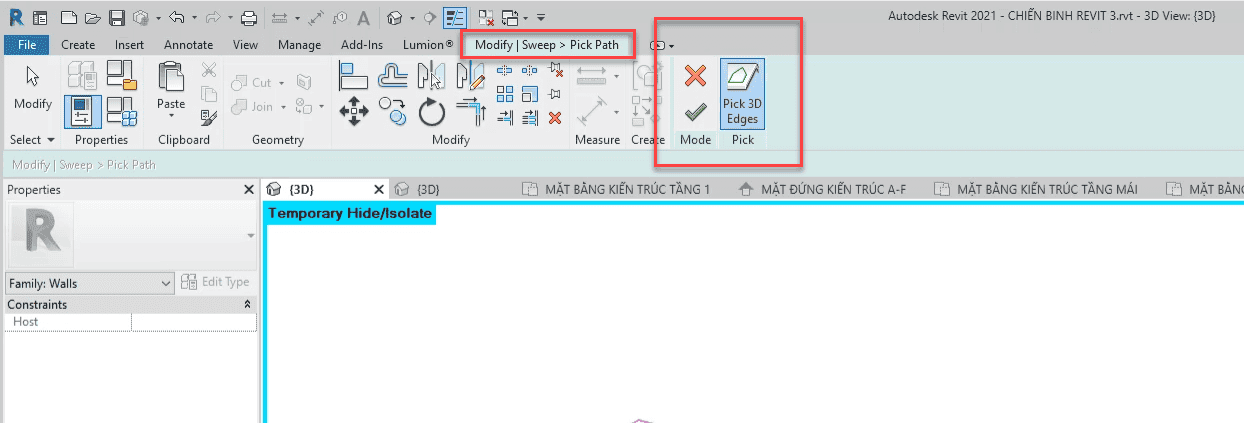

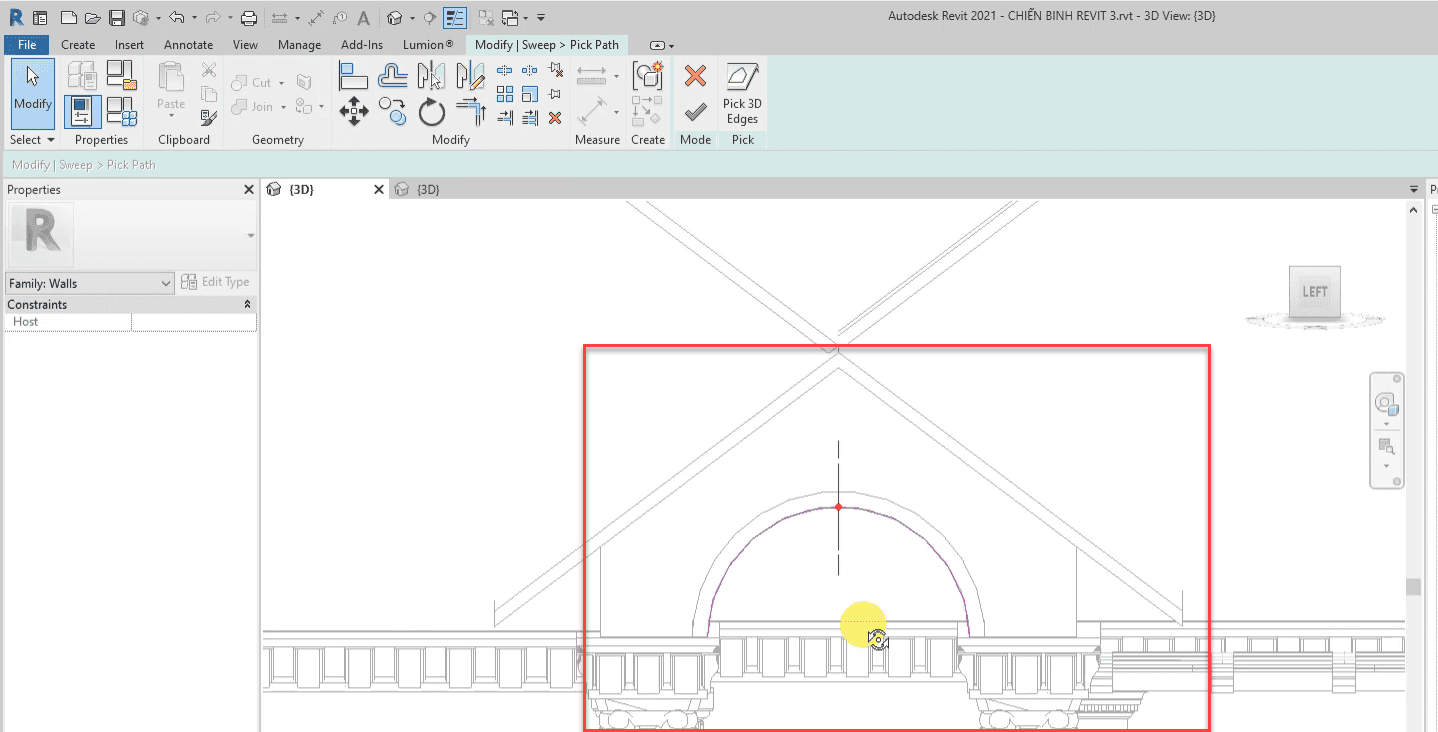

-Chọn pick path> chọn đường dẫn cho khối phào,

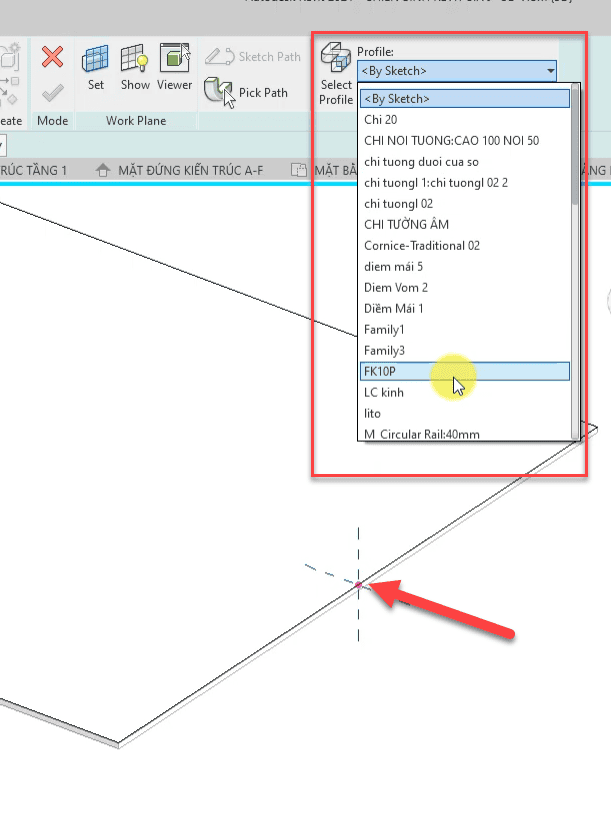

-Sau đó chọn profile ( biên dạng của khối phào ) chọn dấu cộng chọn profile như ý –C

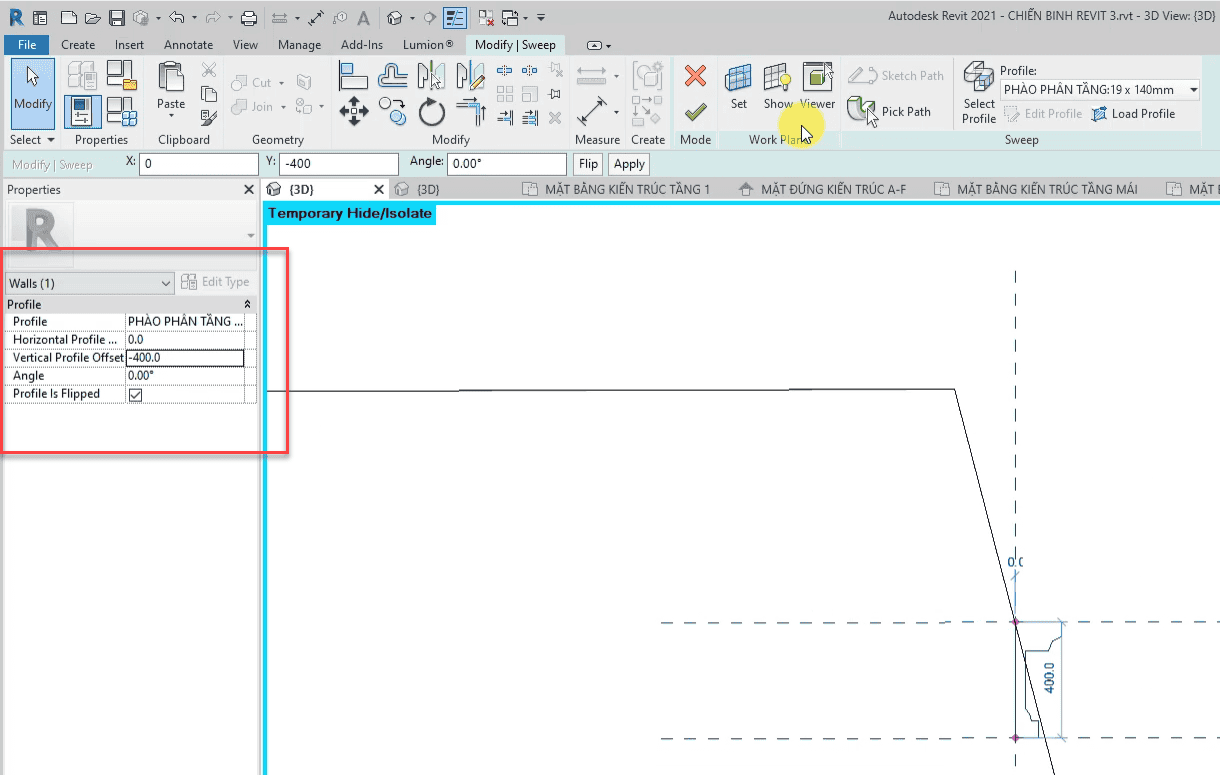

-Chỉnh các thông số ở mục properties để hiệu chỉnh biên dạng:Horizontal profile-Vertical profile ..Angle.
-Làm tương tự mới phào ở sảnh

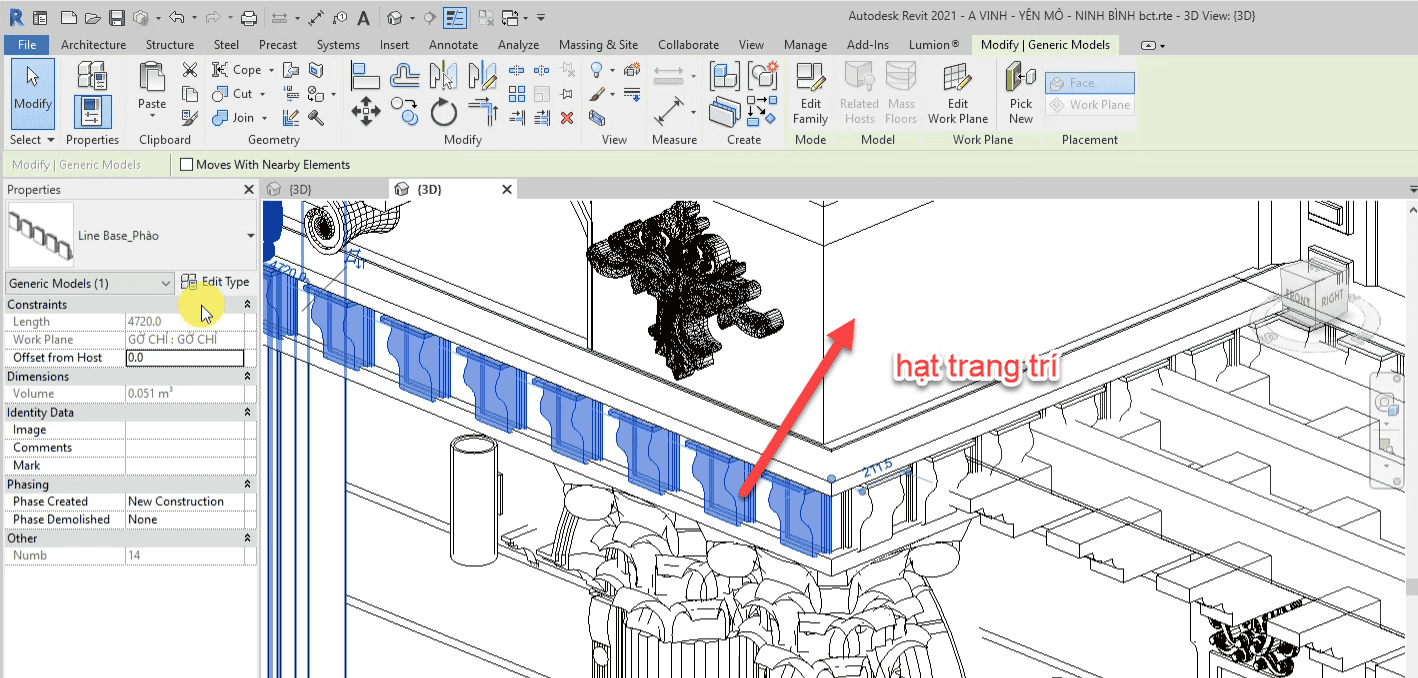

– Bước 2:Tiếp theo đặt hạt trang trí :
-Gõ CM để lấy thư viện hạt trang trí .

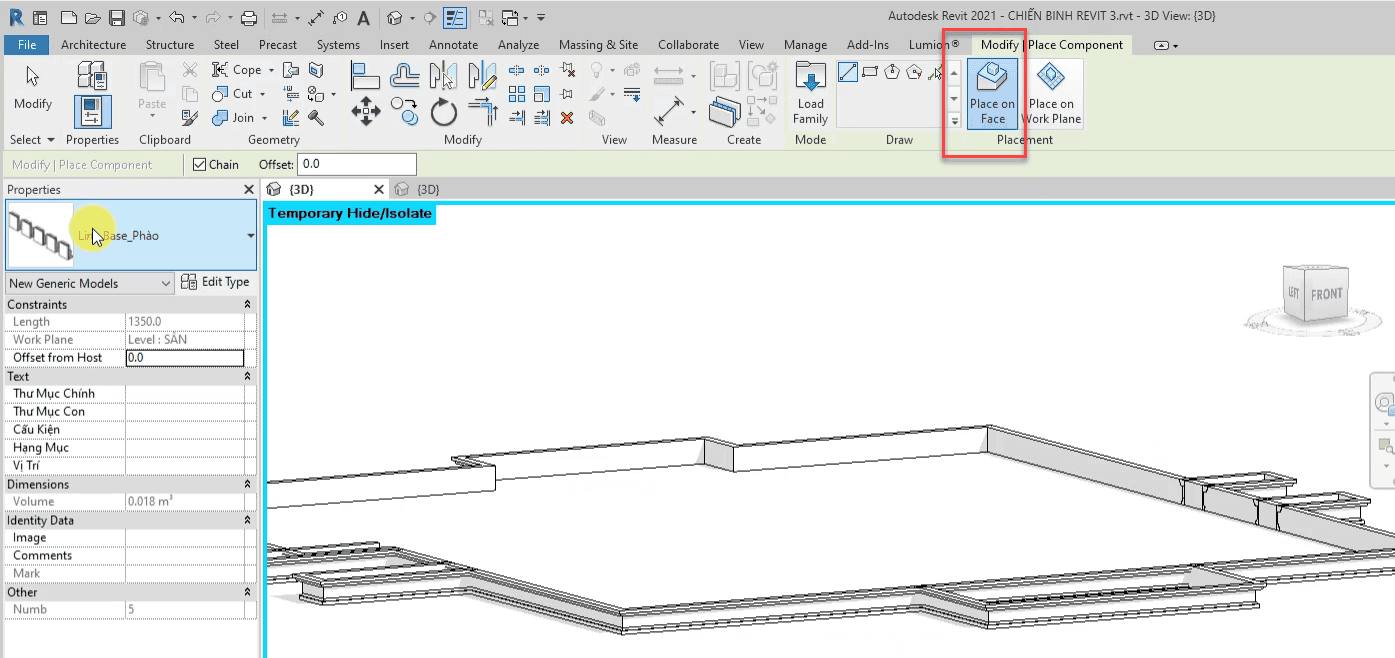

-Chọn hạt trang trí và vẽ ở chế độ Place on face
-Bước 3:Ta tạo 2 mái vòm cho 2 ban công

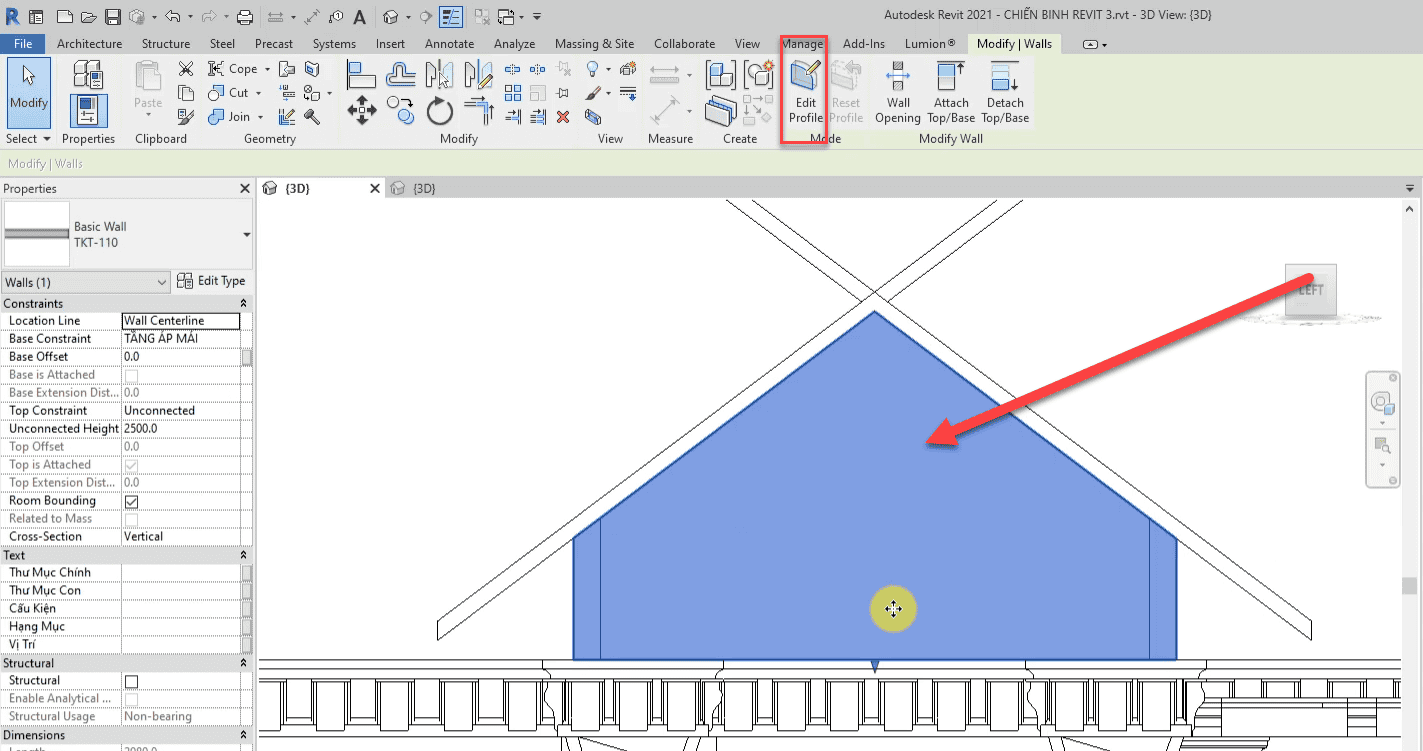

-Ta vào mặt đứng có 2 ban công đó. Chọn bức tường sảnh> Edit profile

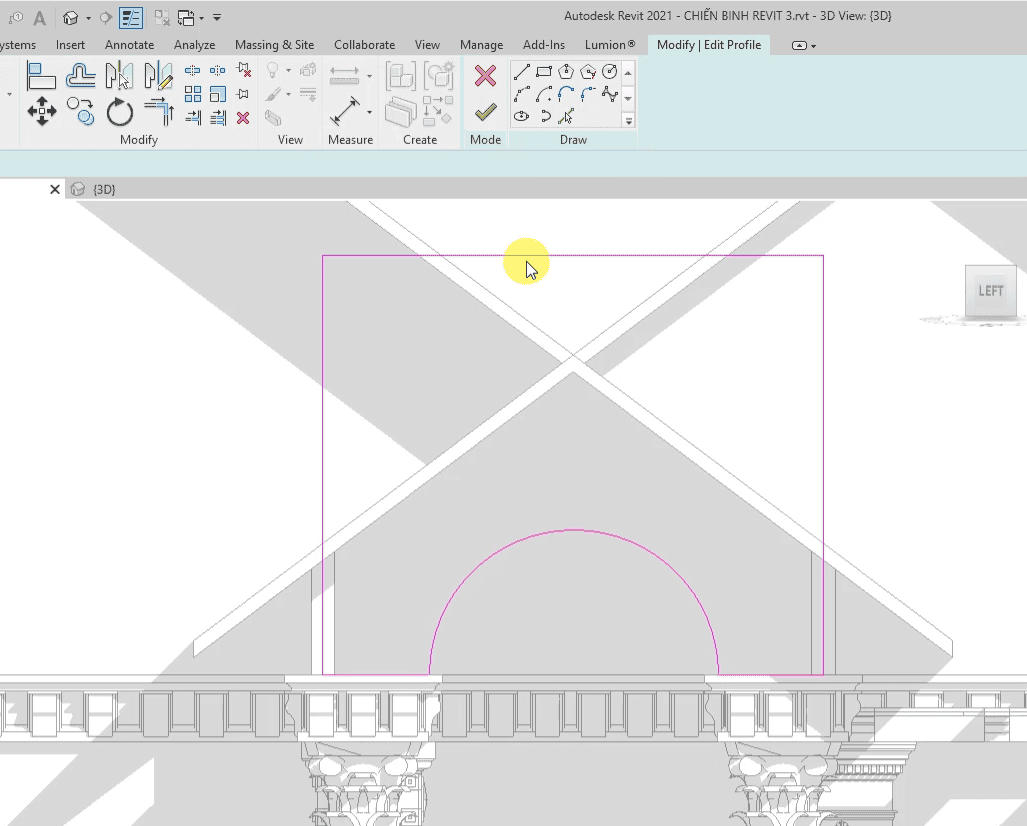

-Chỉnh biên dang tường dưới mái như sau : > chọn Finish

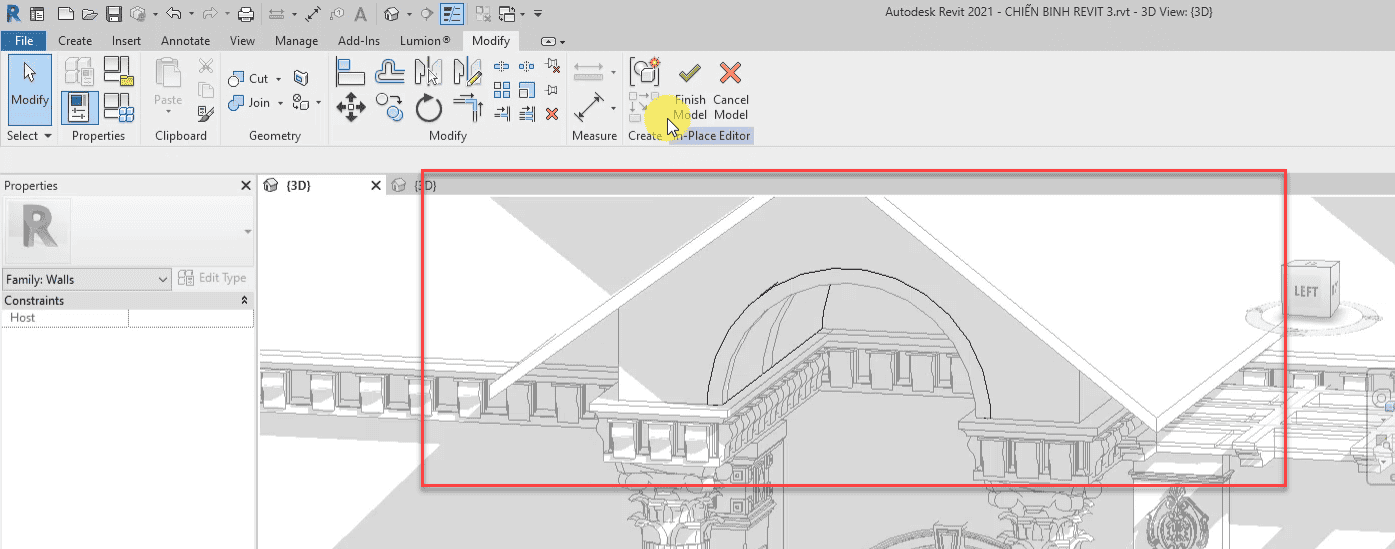

–Vẽ mái vòm bê tông bằng các Architecture>Component>model in place.>chọn wall.

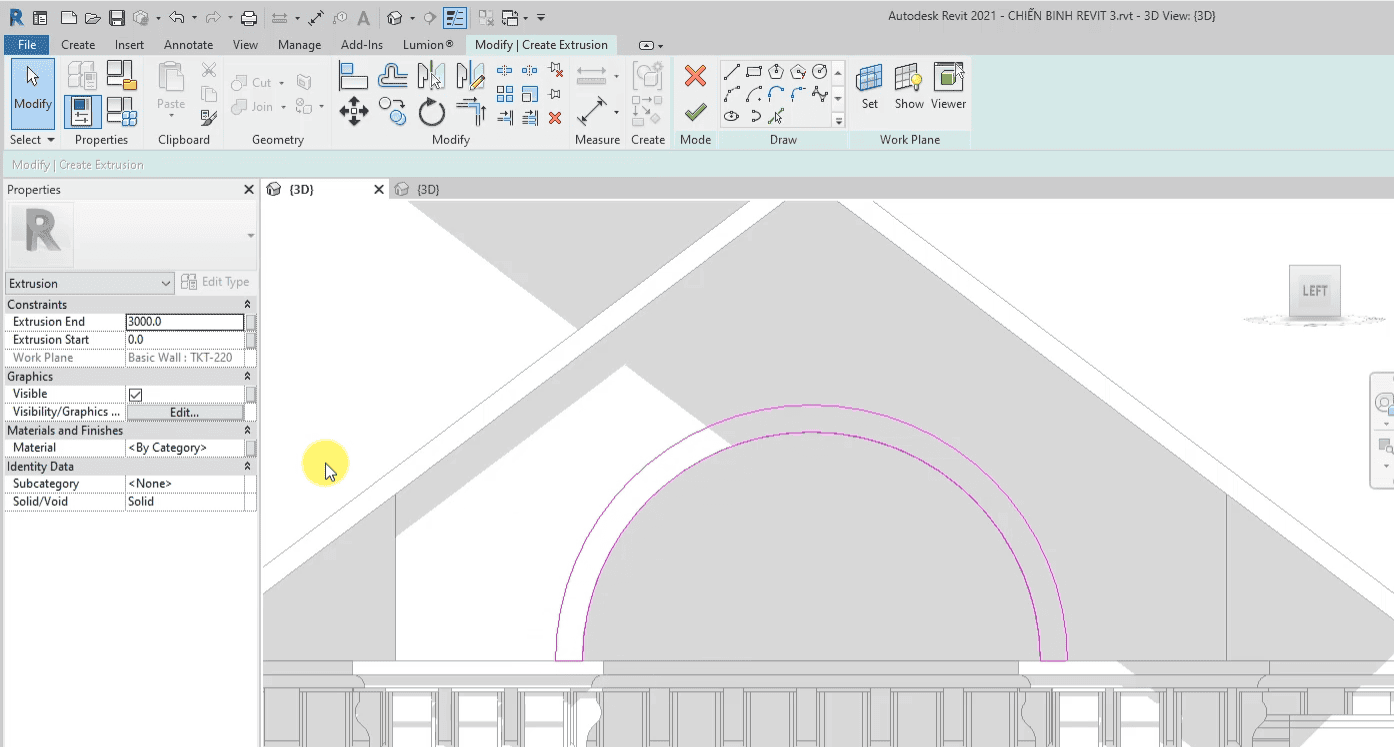

Chọn Extrustion > sét mặt phẳng làm việc là mặt phẳng vuông góc với mái vòm. Với hình dạng như sau :

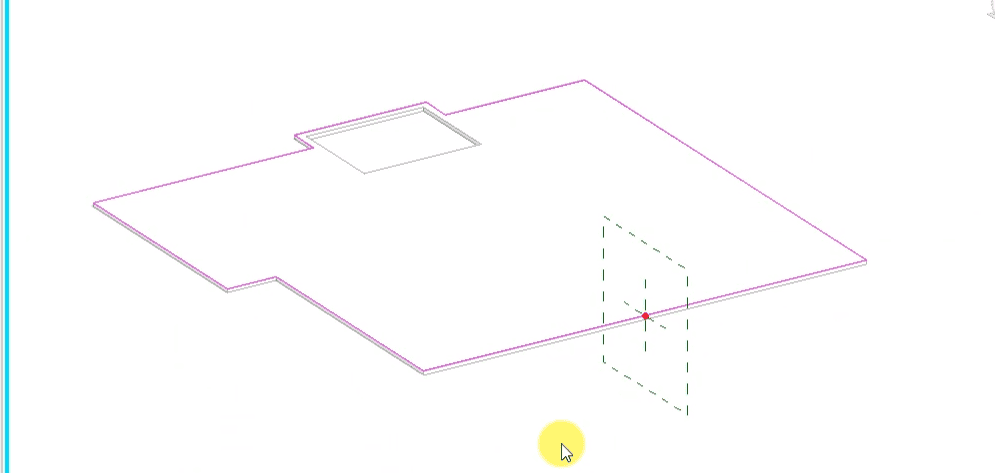

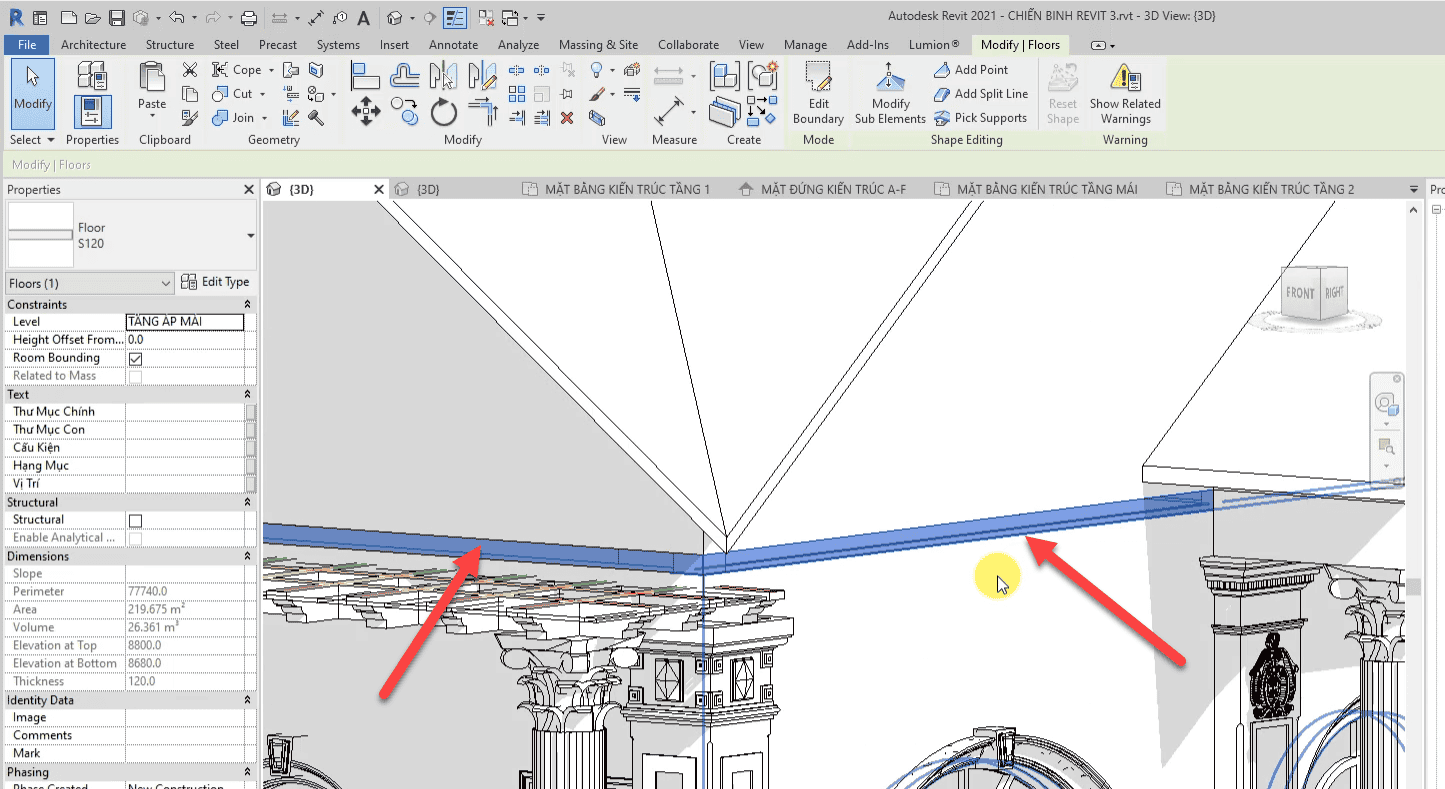

- Kéo sàn ra sau cho đỡ toàn bộ tường mái , ta được kết quả .

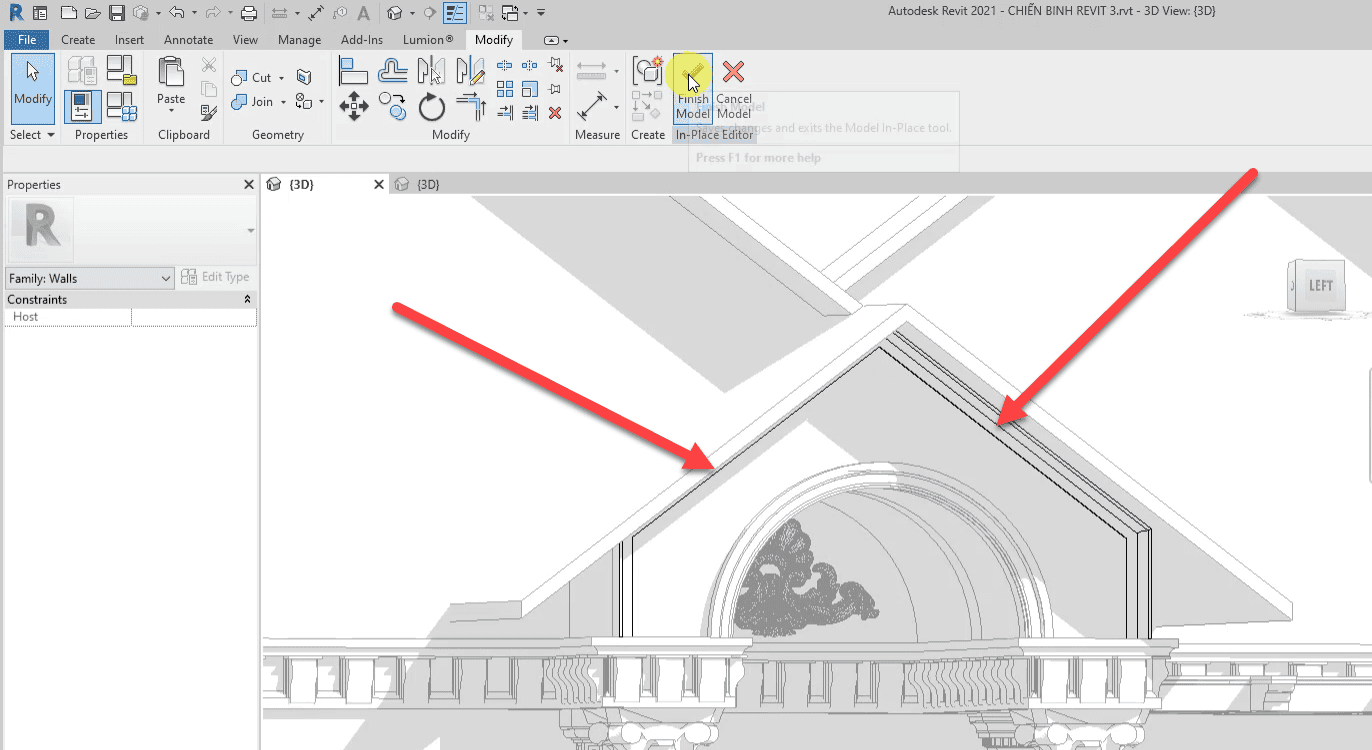

Bước 3: Vẽ phào trang trí cho mái vòm
- Tương tự như các phào khác. Ta vẽ phào bằng công cụ : Architecture> component>model in place.> dùng công cụ sweep để vẽ phào

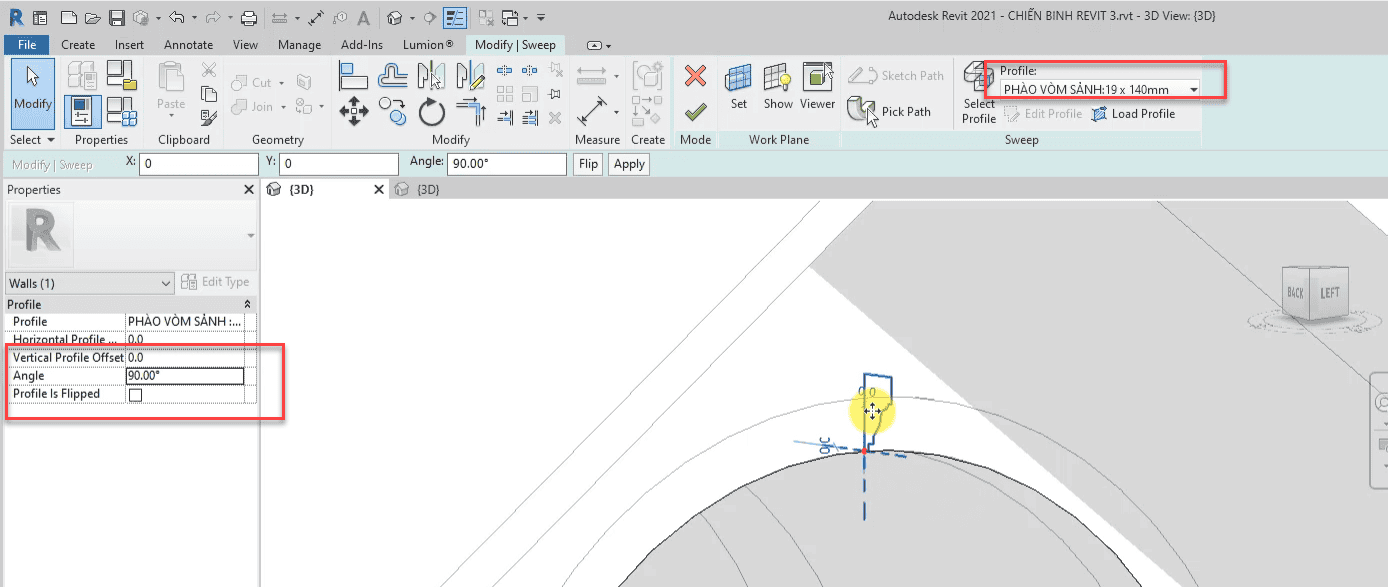

-Chọn biên dang của phào, và tùy chỉnh các thông số bên mục properties.
-Lam tương tự với mái vòm ở ban công còn lại
-với các phào còn lại ta cũng dùng công cụ Extrustion và Sweep ,, để tạo các khối phào theo ý muốn.

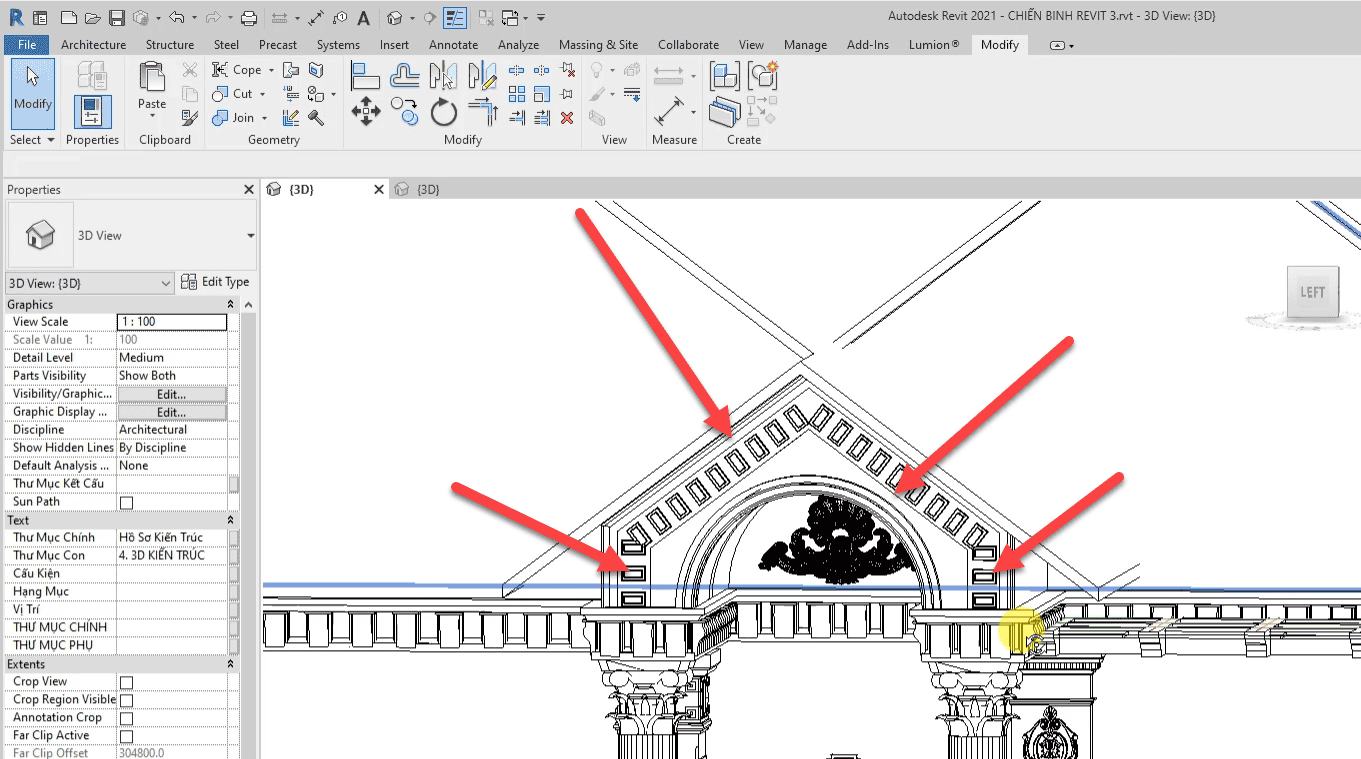

-Bước 4: gõ CM chọn hạt trang trí và đặt vào vị trí
