Bài 31. Lập ngói up nóc cho công trình.
Tương tự như ở bài học trước, trong bài học lập ngói úp nóc cho công trình biệt thự hiện đại cũng gồm các nội dung sau .
1) Thiết lập lớp vật liệu ngói cho công trình.
2) Cài đặt các thông số khoảng cách các viên ngói cho hệ mái.
3) Lập ngói cho các hệ mái chéo đã vẽ.
VIDEO HỌC THỬ (XEM TRƯỚC)
Các bước lập ngói úp nóc cho công trình biệt thự hiện đại bằng phần mềm Revit

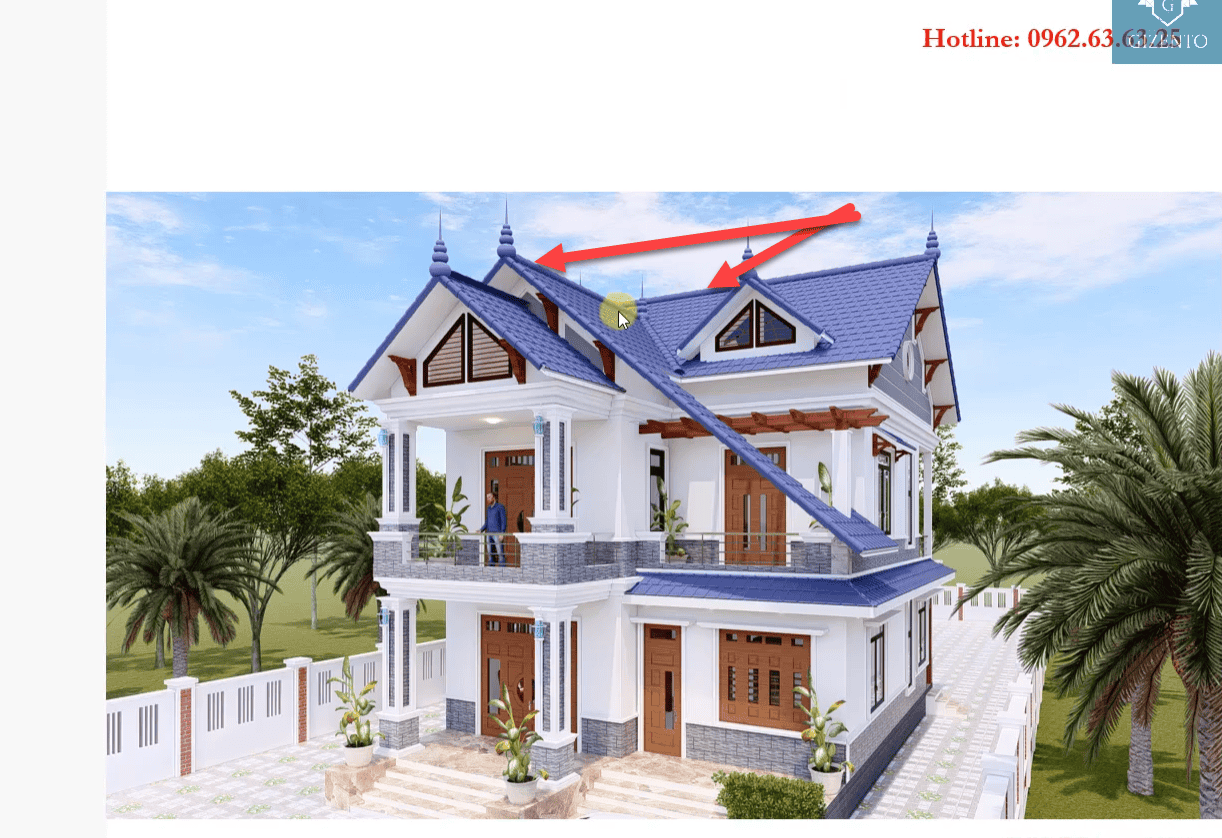

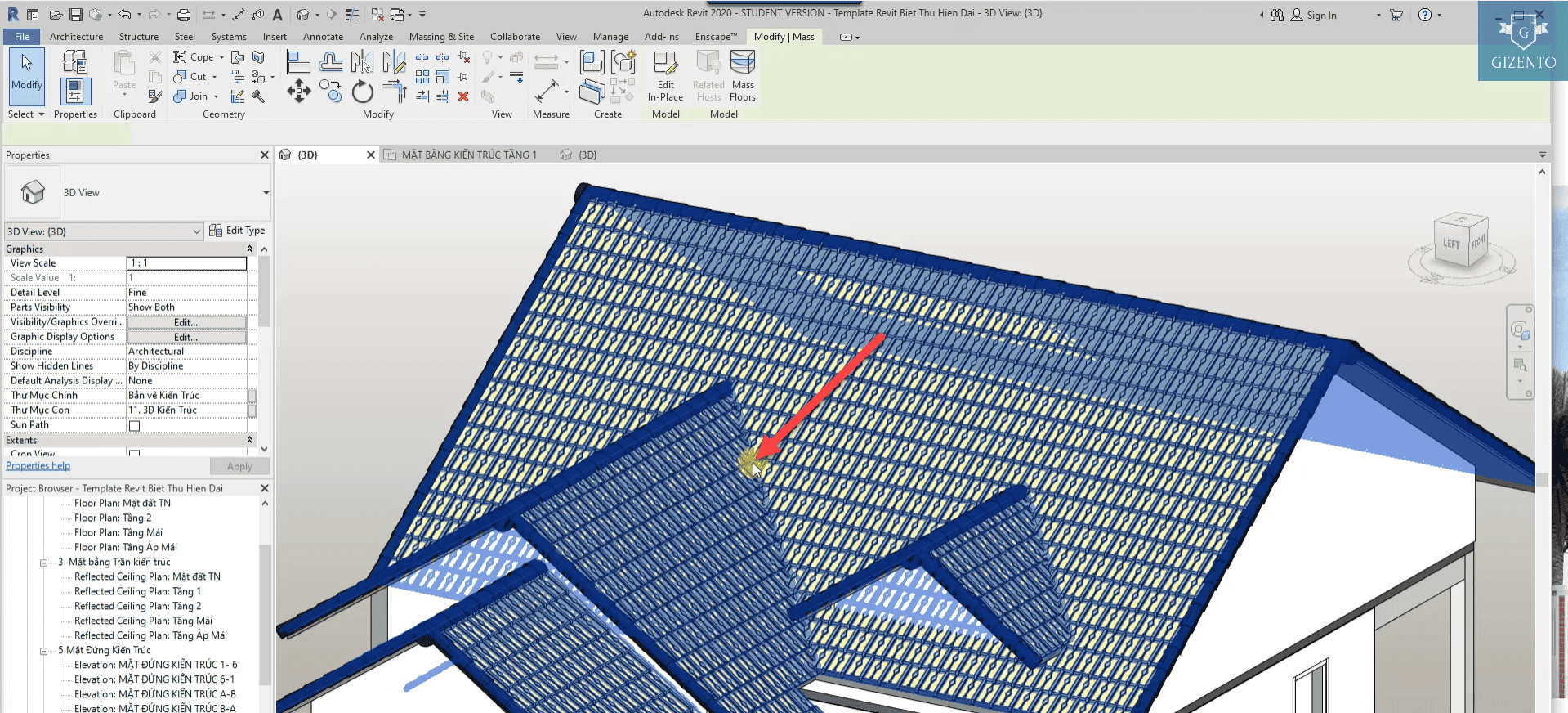

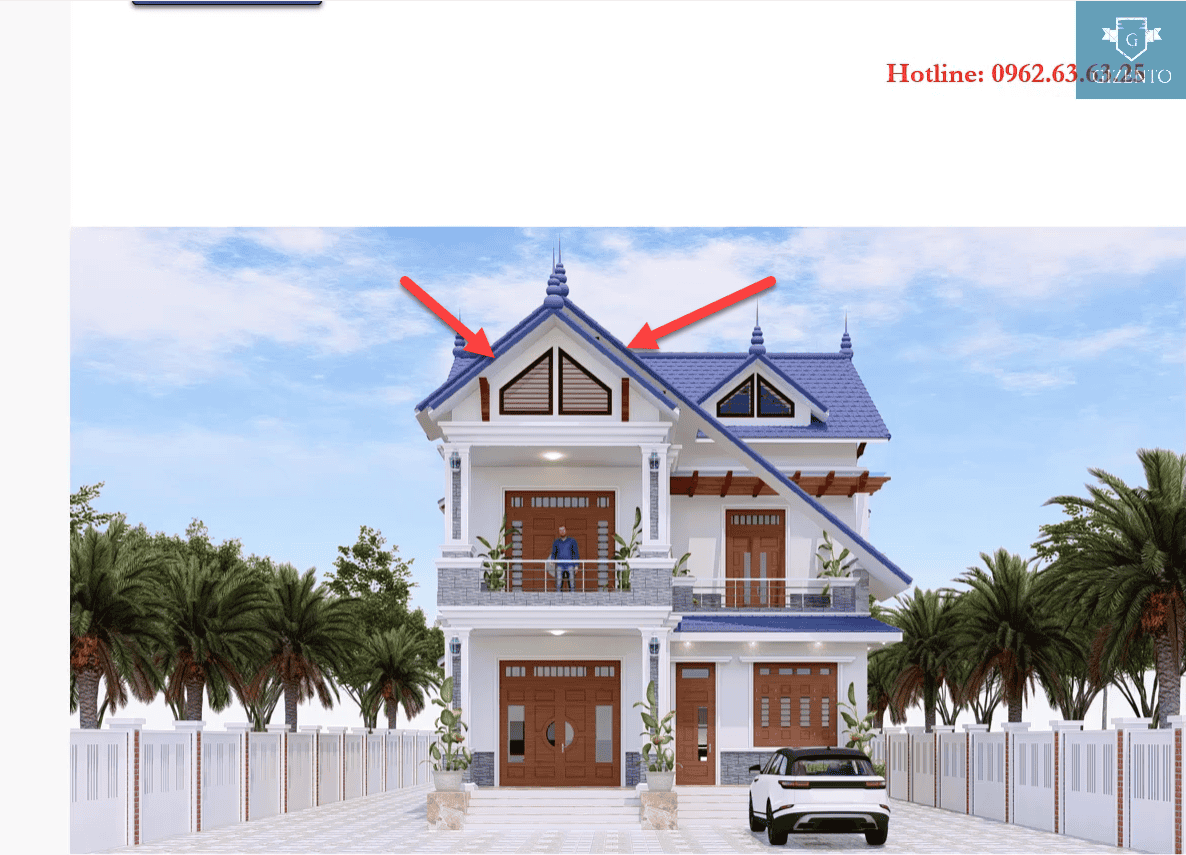

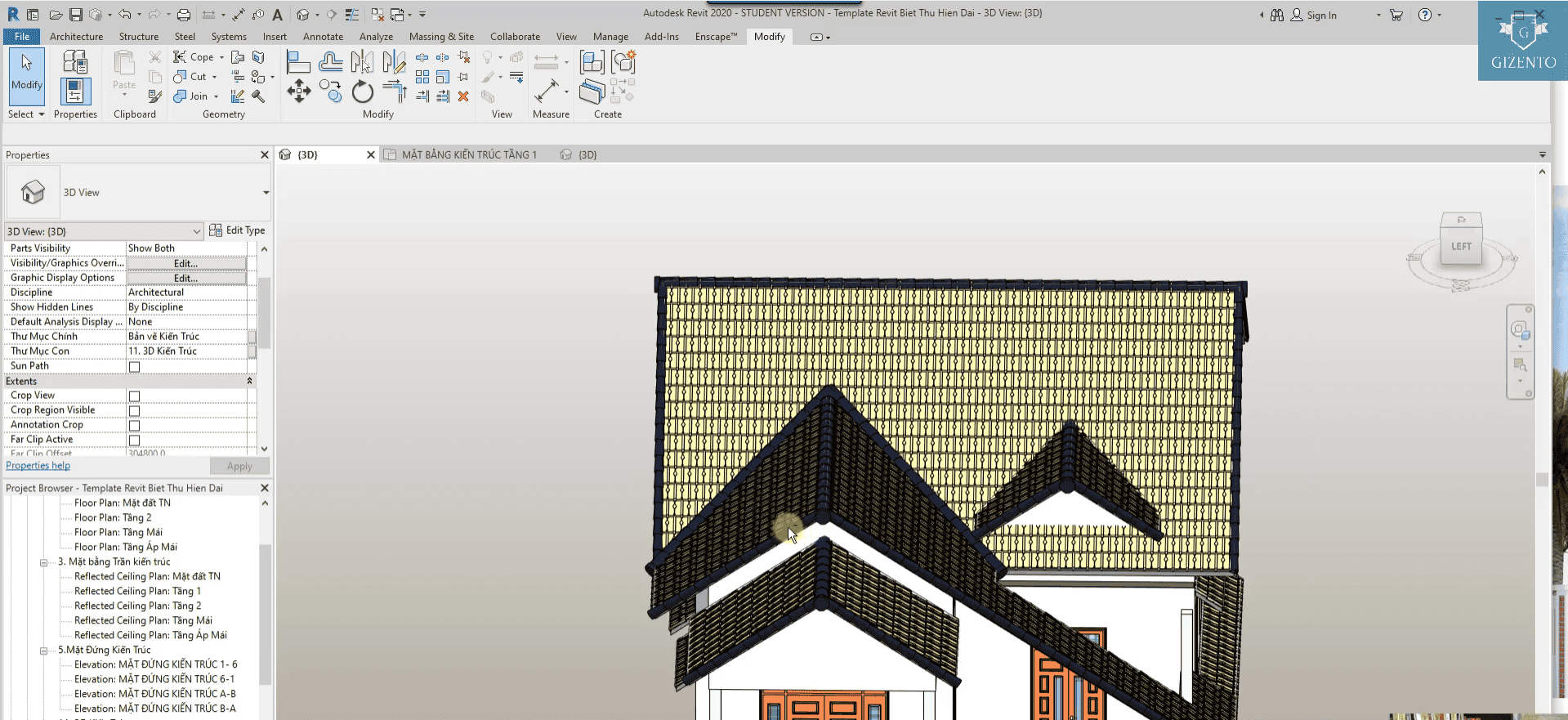

Vào view 3D công trình, để vẽ trực quan và dễ vẽ,

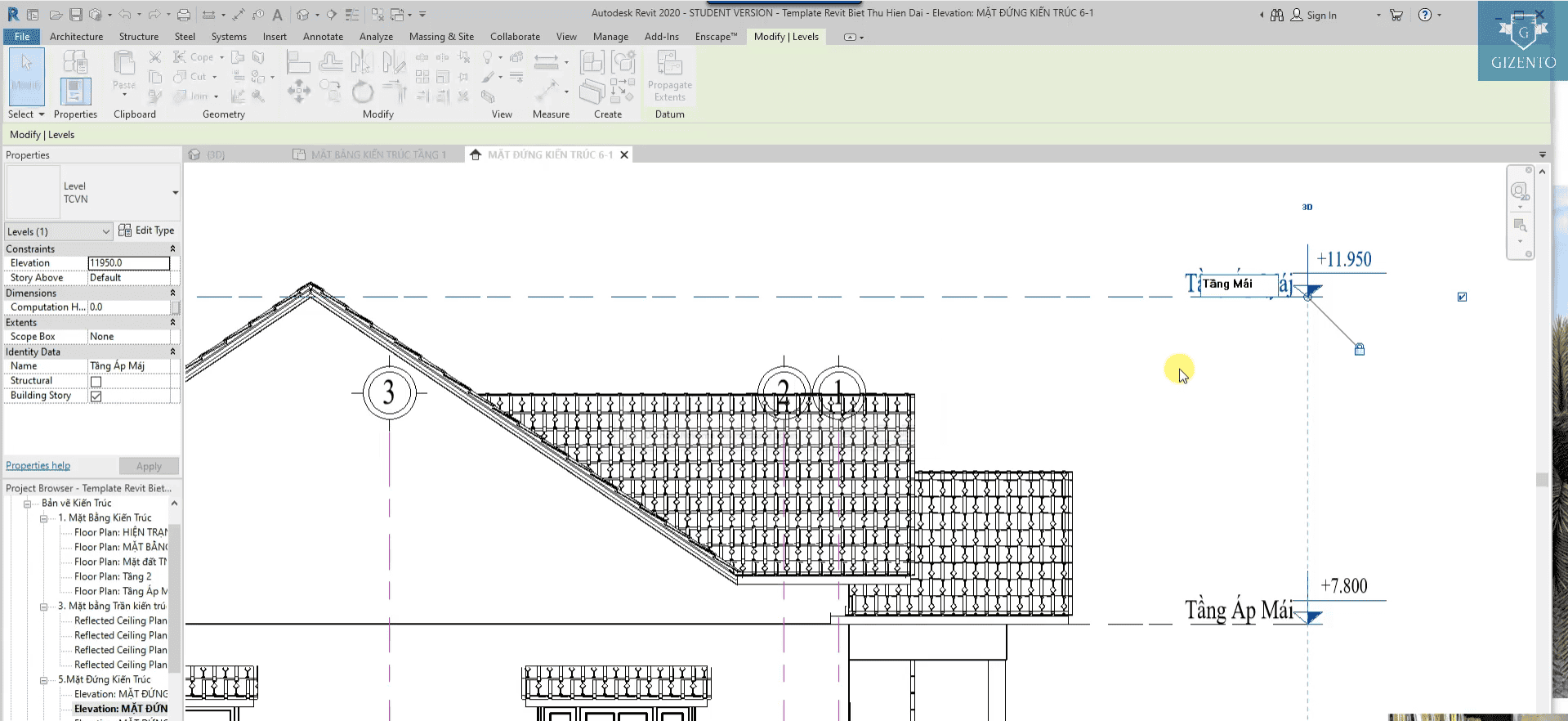

Bước 1: Vẽ Level đỉnh mái
Sau khi đã có phối cảnh hào hòa giữ chiều cao và chiều rộng của nhà
Vào mặt bằng đứng bất kì ,Dùng lệnh vẽ level (LL) để vẽ level tầng đinh mái , để khoảng cách sao cho chẵn sỗ
Lưu ý : kép các lưới trục cao hơn level mái ở các mặt đứng .

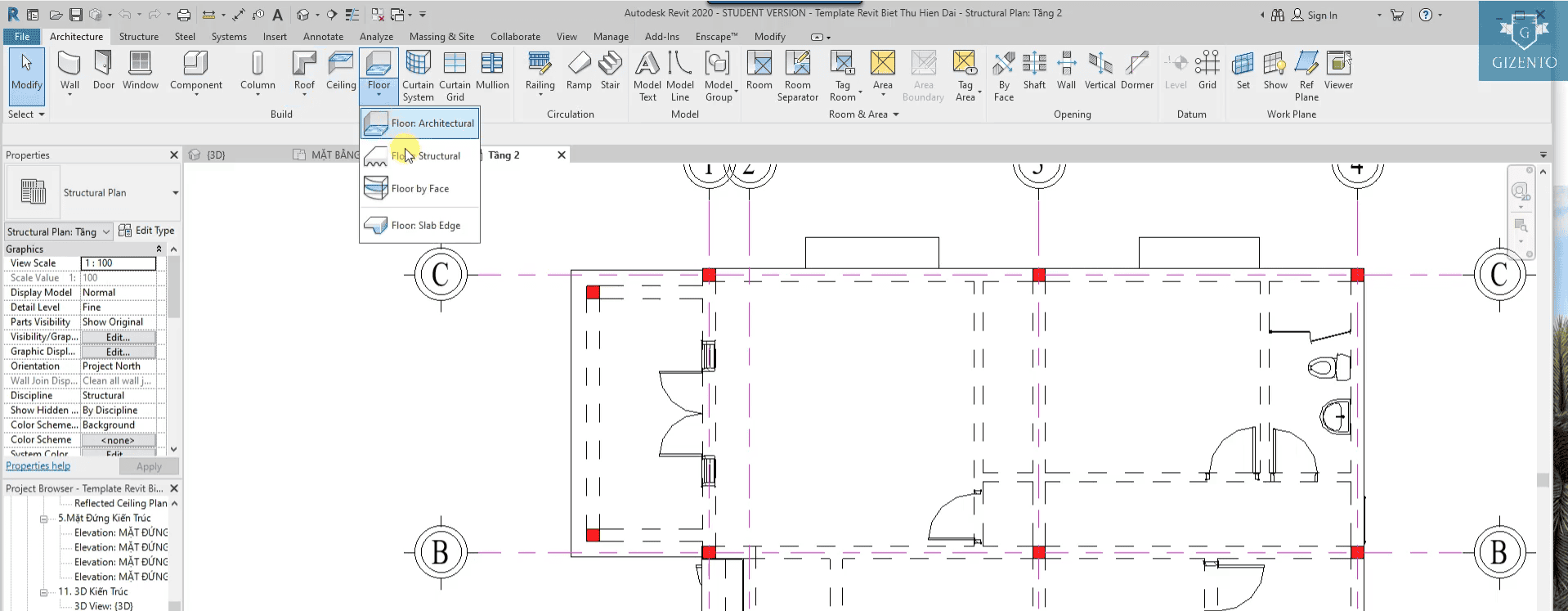

Bước 2: Vào Mặt bằng kiến trúc tầng đỉnh mái.

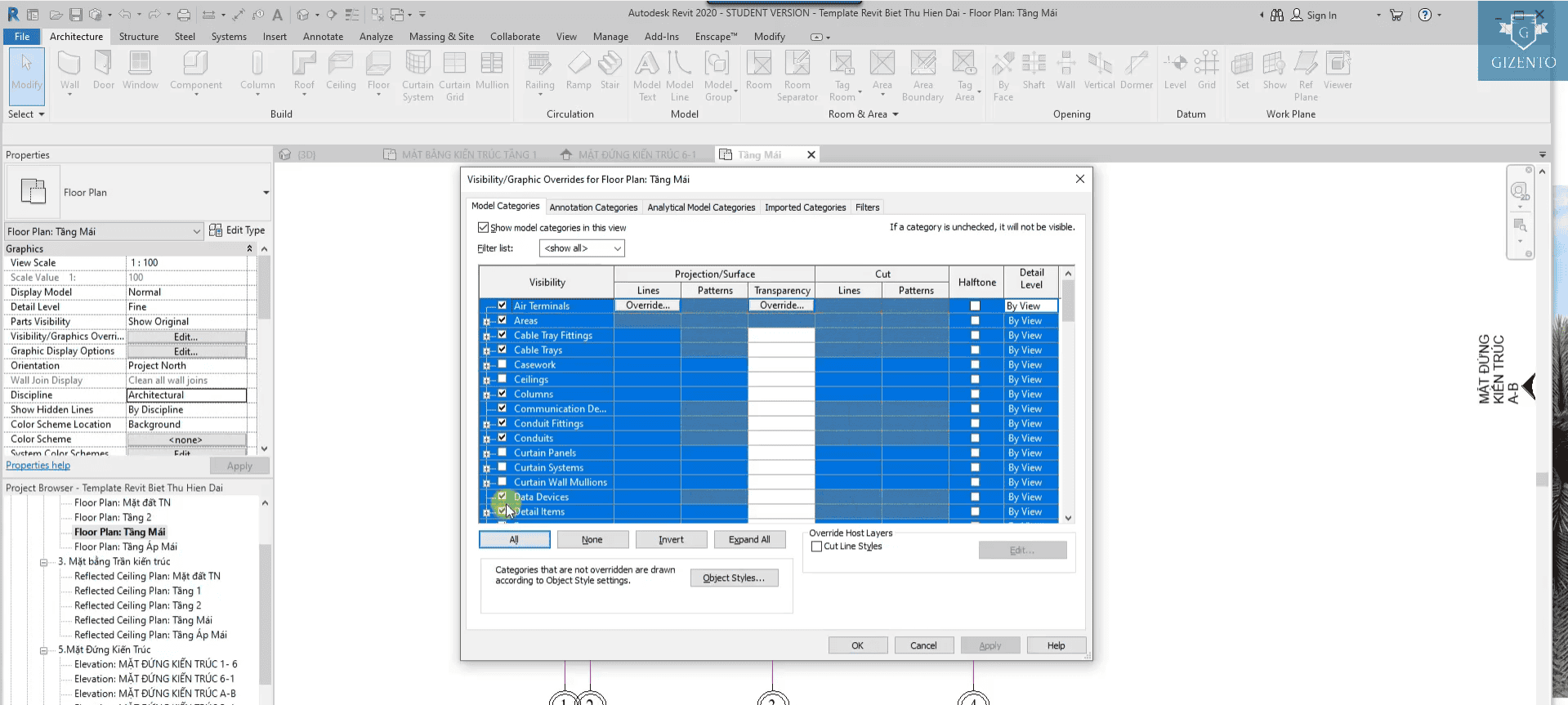

Bật tất cả các đội tượng bằng lệnh VV : đển nhìn thấy ngói và các đối tượng đang bị ẩn,

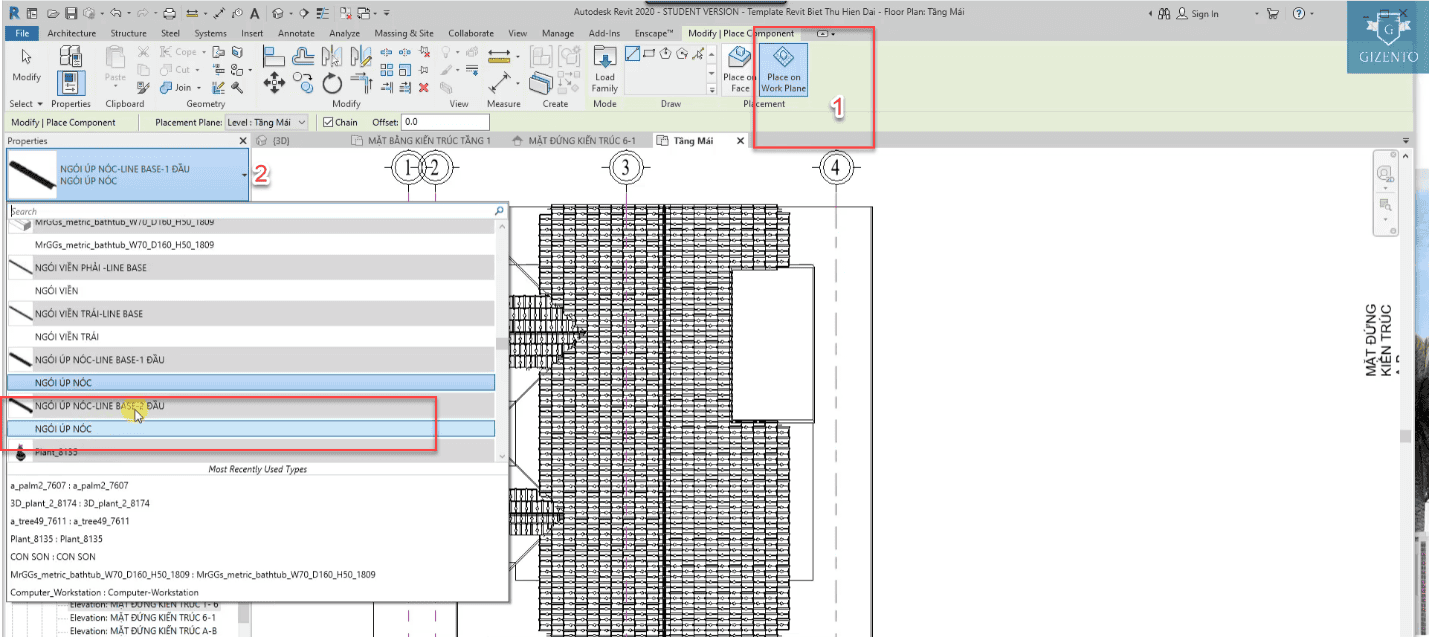

Bước 3: Dùng lệnh CM để lấy ngói úp nóc, lưu ý chọn Place Work Plane để vẽ trên mặt phẳn làm việc đang hiện ( màn bằng tầng mái)

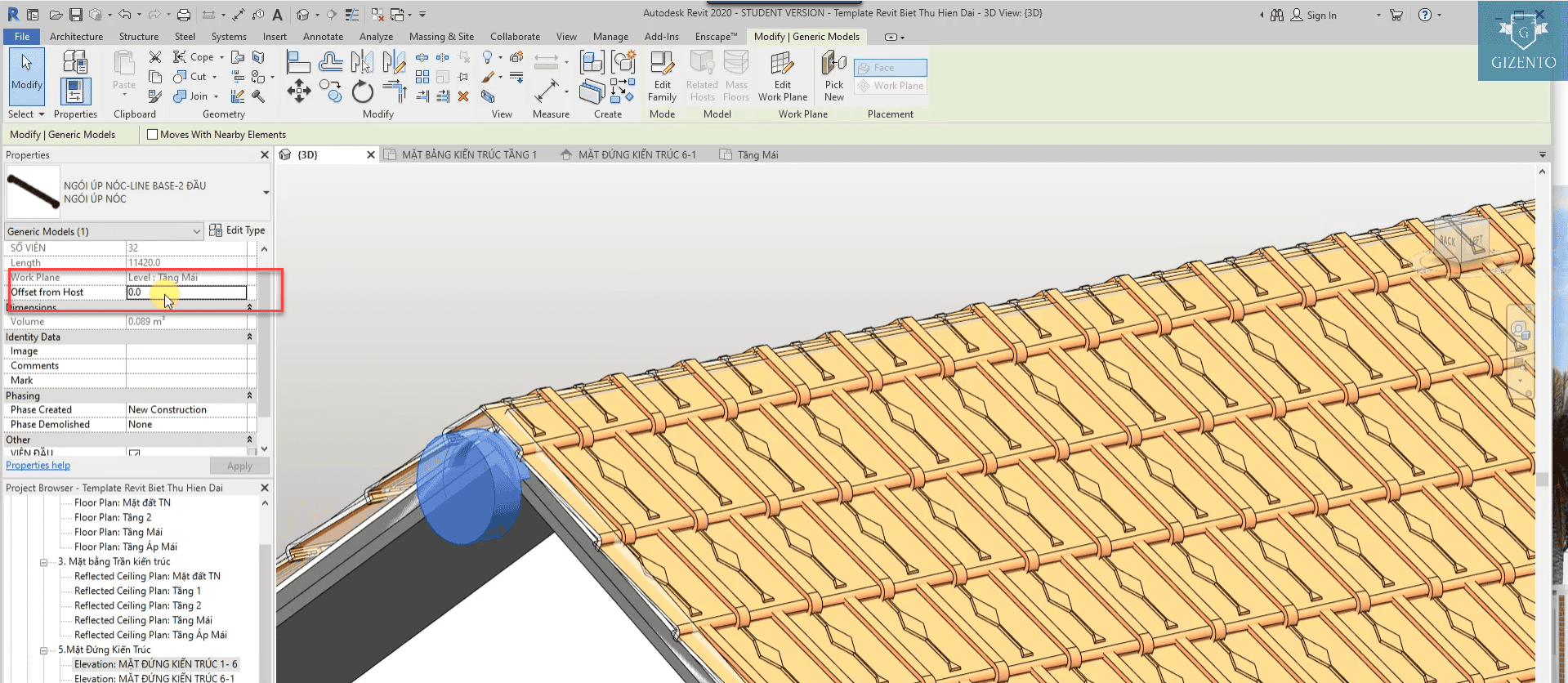

Chọn 2 điểm đầu và điểm cuối cần vẽ. Để nâng ngối úp nóc lên , tùy chỉnh ở mục offset From Host:100
Bước 4: Vẽ diềm mái cho mái chéo

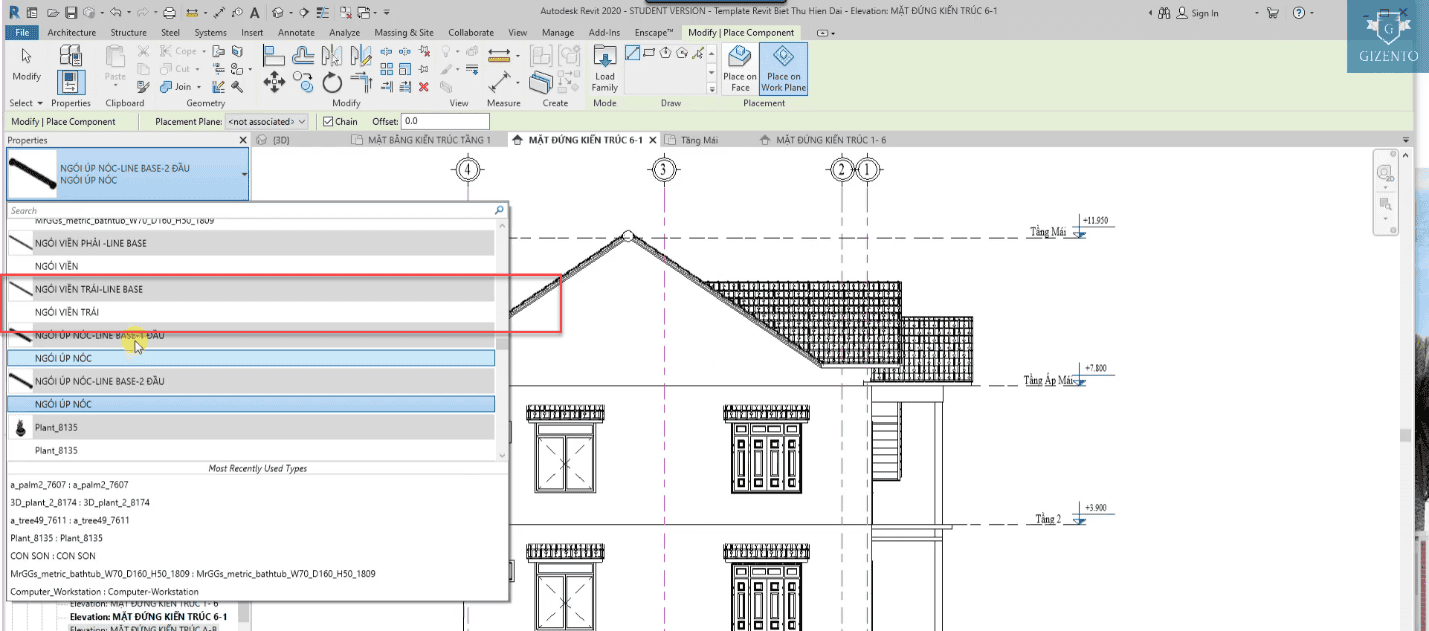

Vẽ ngói viền bên trái: Vào mặt đứng 1-6 gõ lệnh CM. Chọn ngói viền trái trên thanh công cụ properties,

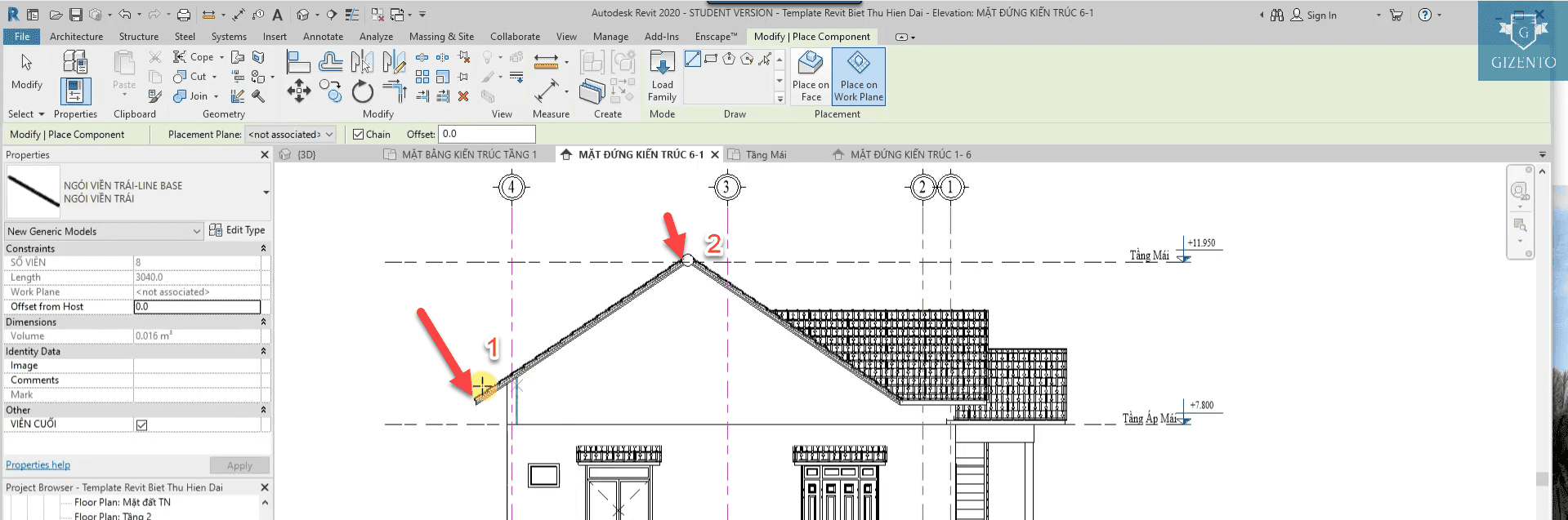

Kích điểm 1 và kích điểm 2 theo hướng bố trí ngói viền

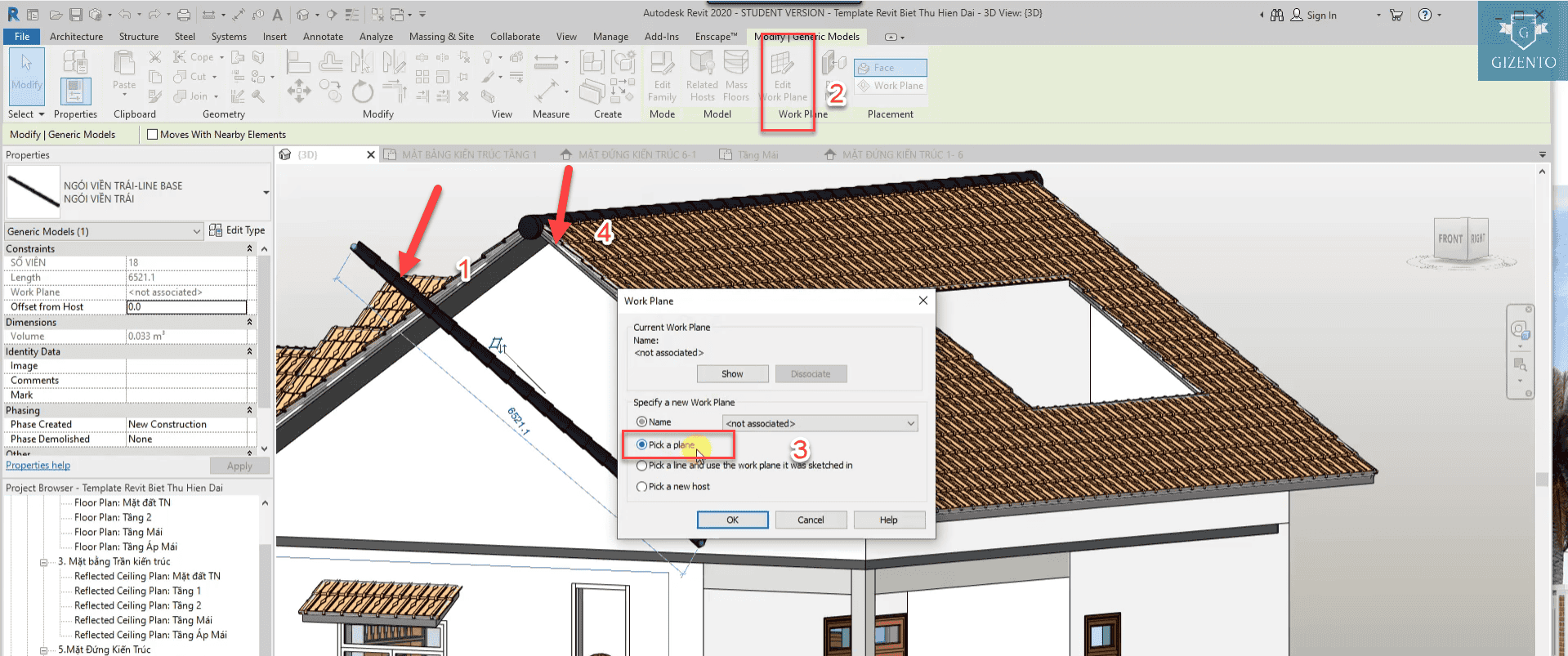

Khi viên ngói diềm không ăn theo viền mái ta set lại mặt phẳng làm việc bằng Edit Work Place.
Để nâng viên ngói lên ta dùng lệnh MV .
Vẽ viên ngói ở ví trí giao 2 mái: Ta vào view3d.

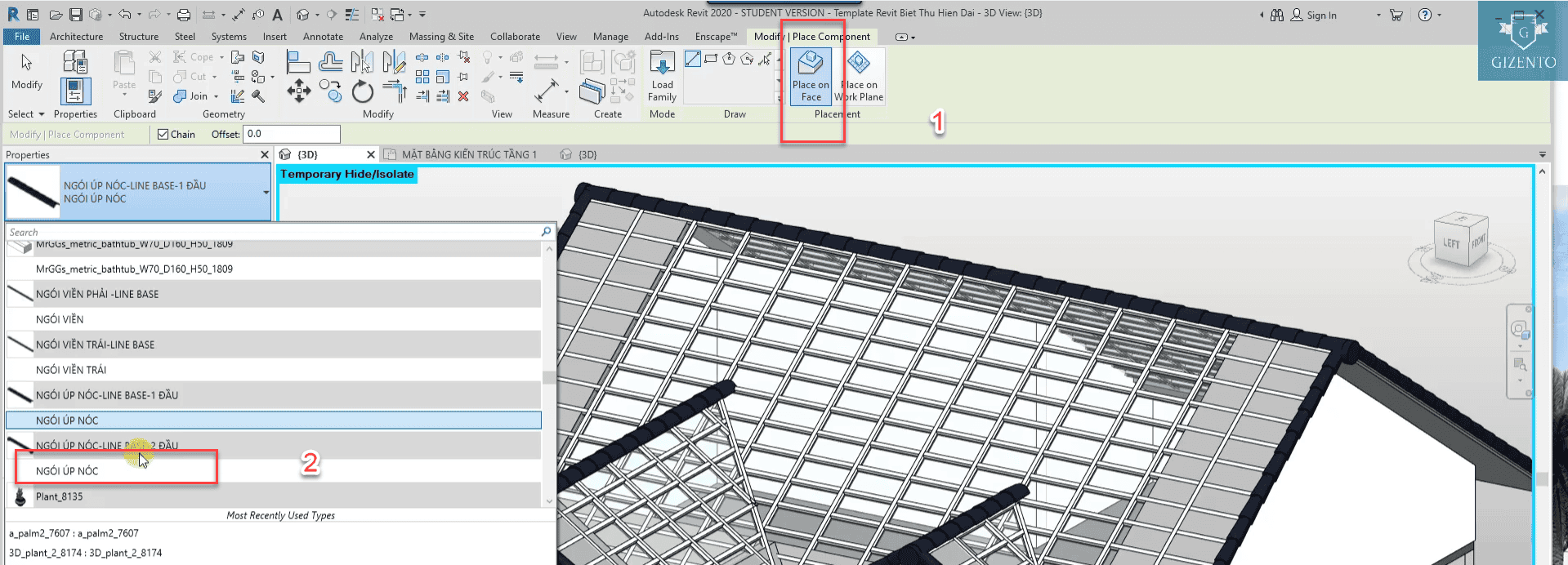

Ẩn các ngói đã vẽ, lệnh CM, chọn ngói úp nóc, chọn chế độ Place trên view 3d và Place on Work Plane với view mặt phẳn,
Thao tác tương tự ta đựng các ngói viền như sau:
Lập ngói úp nóc cho công trình biệt thự hiện đại là nội dung của bài học 31 khoá học dựng hình kiến trúc biệt thự hiện đại bằng phần mềm Revit. Mời các bạn theo dõi nội dung chi tiết bài học với video thao tác trực quan và sự hướng dẫn cụ thể từng bước của giảng viên học viện kiến trúc Gizento.
