Trong bài học này Gizento hướng dẫn bạn sử dụng các công cụ hiệu chỉnh hệ sàn mái sảnh ban công cho công trình.

VIDEO HỌC THỬ (XEM TRƯỚC)

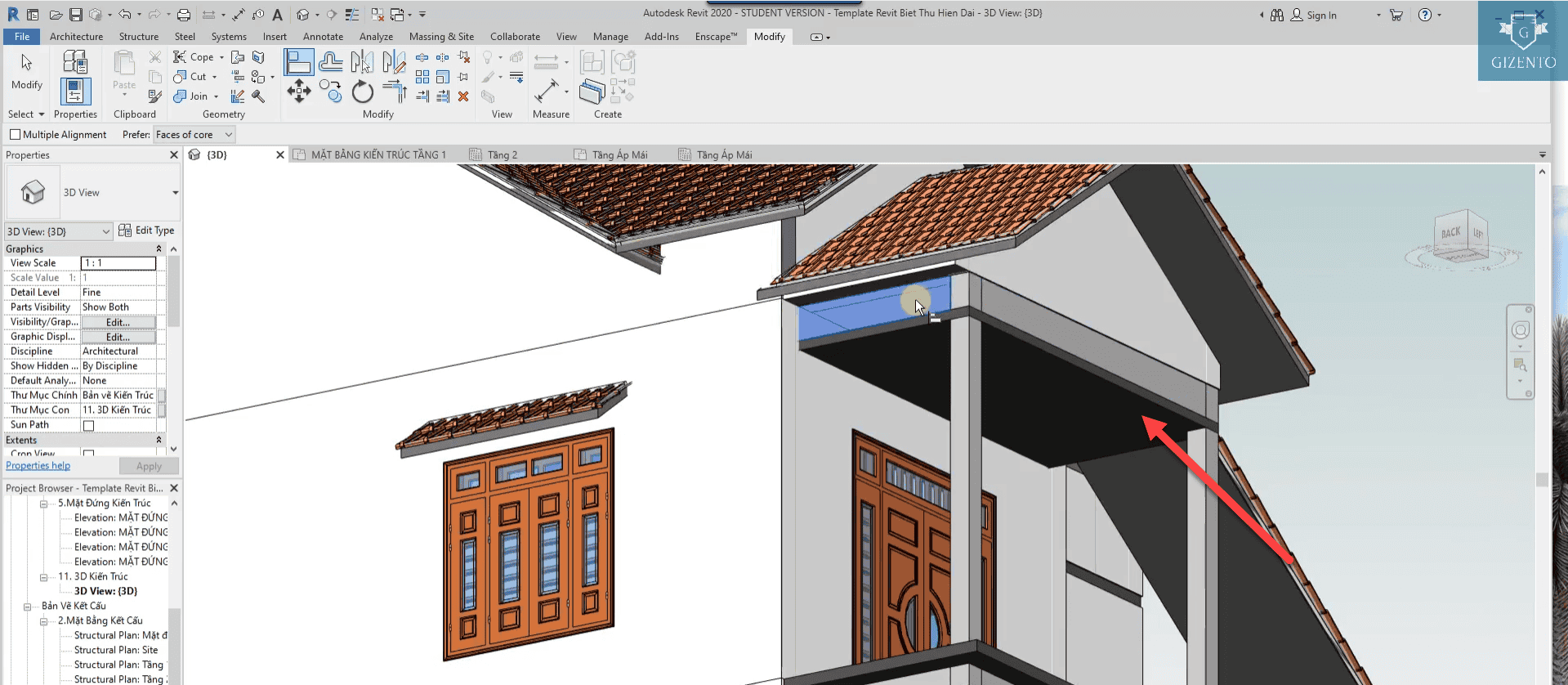

-Như phối cảnh ta thấy các sàn ban công đang là sàn ban công âm .

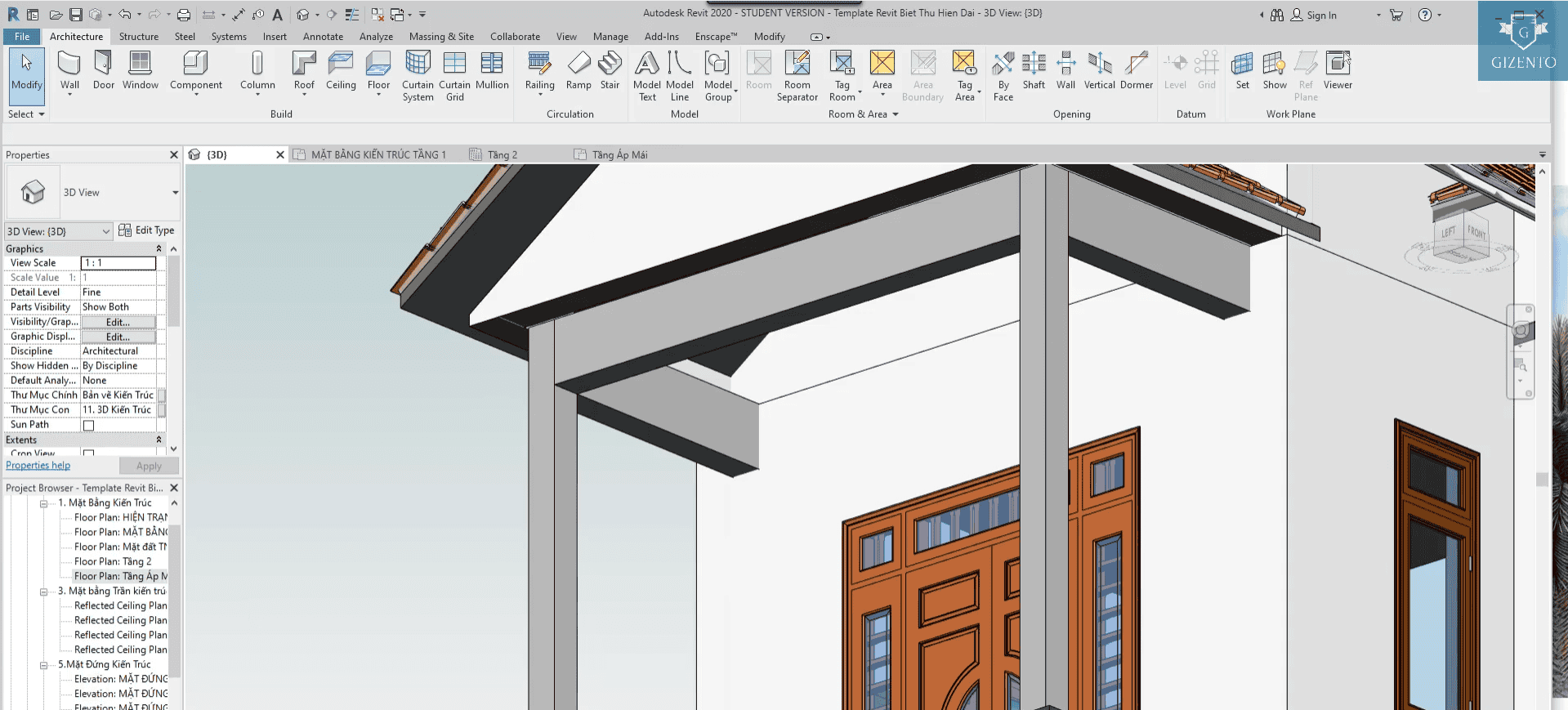

-Vào view 3D công trình, để vẽ trực quan và dễ vẽ, (Ẩn tạm thời các hệ xà gồ mạ thép)

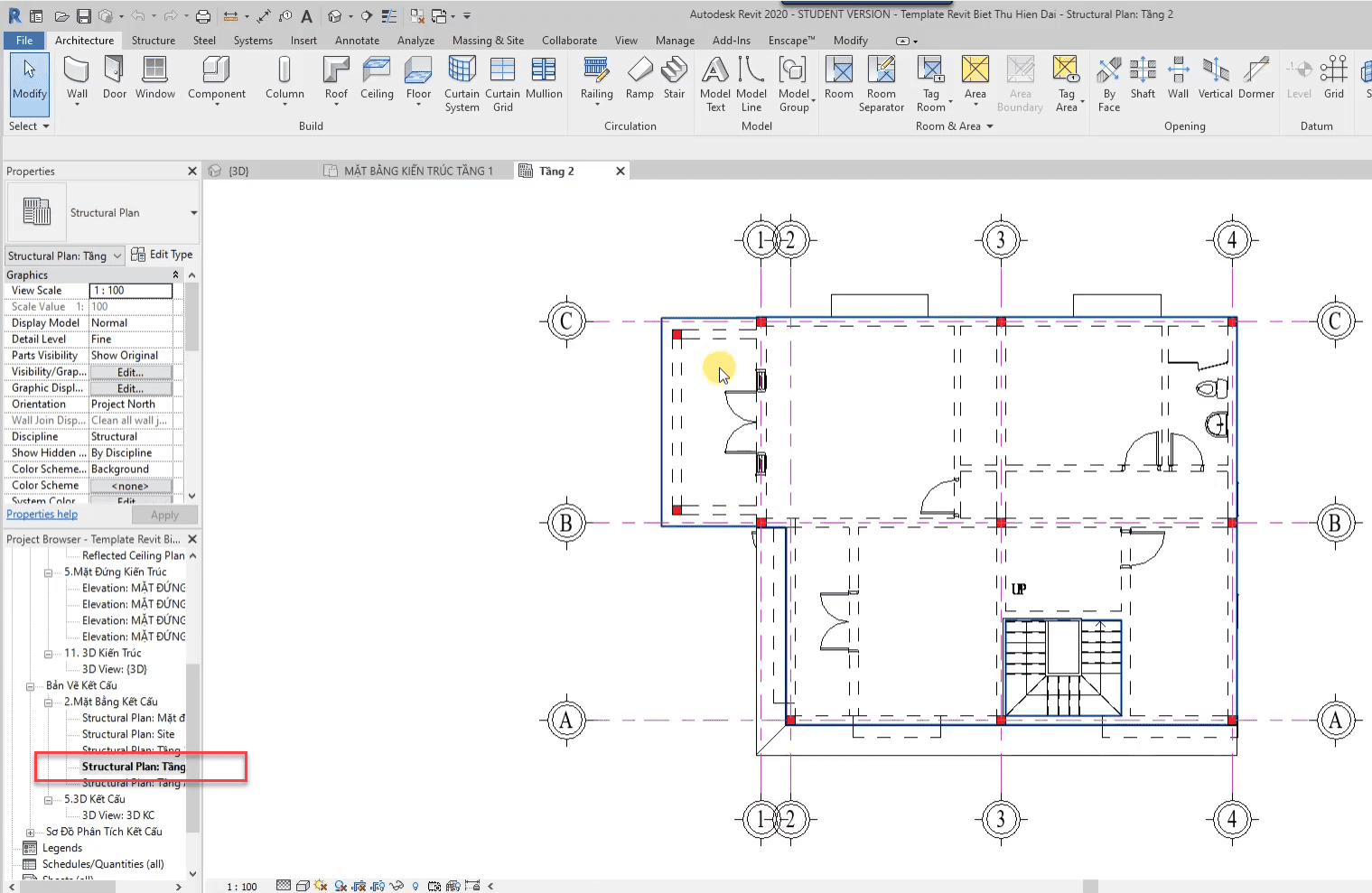

-Bước 1: Mặt bằng kết cấu tầng 2 (Structure Plan)

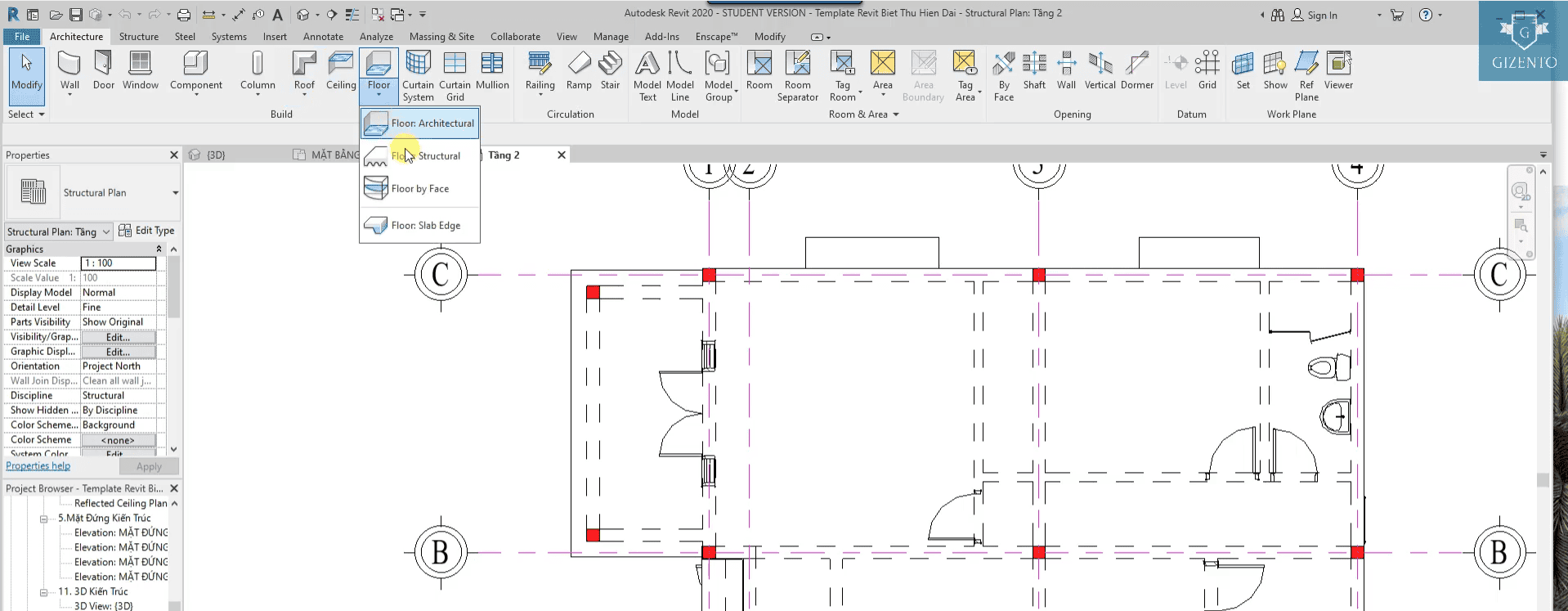

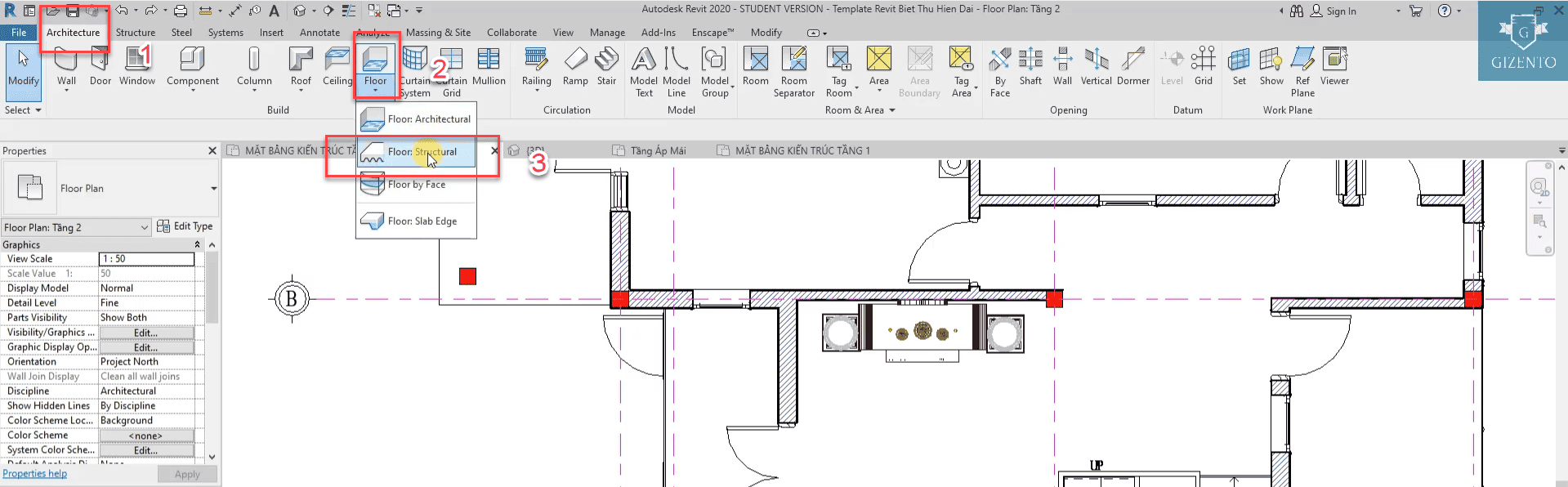

Bước2: Vào Architecture/Floor/Floor Structural

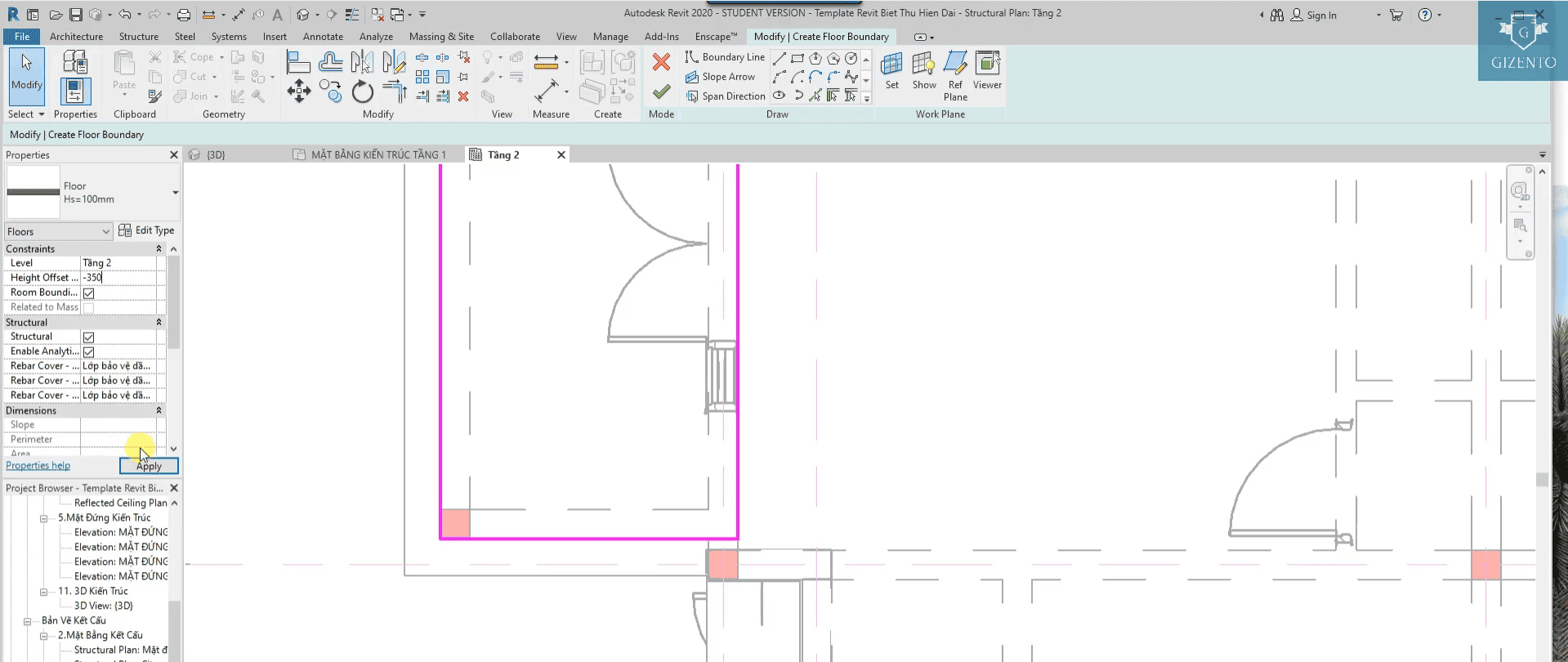

-Sử dựn công cụ phần Draw để vẽ biên dạng sàn theo đúng kết cấu sàn, lưu ý chọn -350: là khoảng cách từ sàn tầng 2 đến mặt sàn ( sàn hạ cốt đáy dầm )

-Làm tương tự đối với sàn áp mái : vào mặt bằng kết cấu tầng áp mái , vẽ lại biên dạng sàn theo kết cấu: bỏ phần sàn ban công này sau đó thay bằng 1 san hạ cốt đấy dầm như vẽ sàn ban công tầng 1:

Bài học 02: DỰNG CAO ĐỘ CHO CÔNG TRÌNH

– Như ở bài hoc trước. bạn đã nắm được các thao tác cũng như các bước dựng hệ lưới trục cho công trình,Thì ở bài học này ta tìm hiểu các bước dựng cao độ cho công trình ,nhưng mẹo vẽ và những lưu ý khi vẽ cao độ cho công trình:

– Trước khi vẽ ta phải xác định được cao độ của mặt đất tự nhiên –cao độ sàn áp mái, mái 1 , mái 2

-Để vẽ Cao độ (level) cho công trình ta thực hiện các bước như sau :

-Dựa vào bản vẽ pdf bên tt cấp.. t xác định được cao độ các tầng cần vẽ:

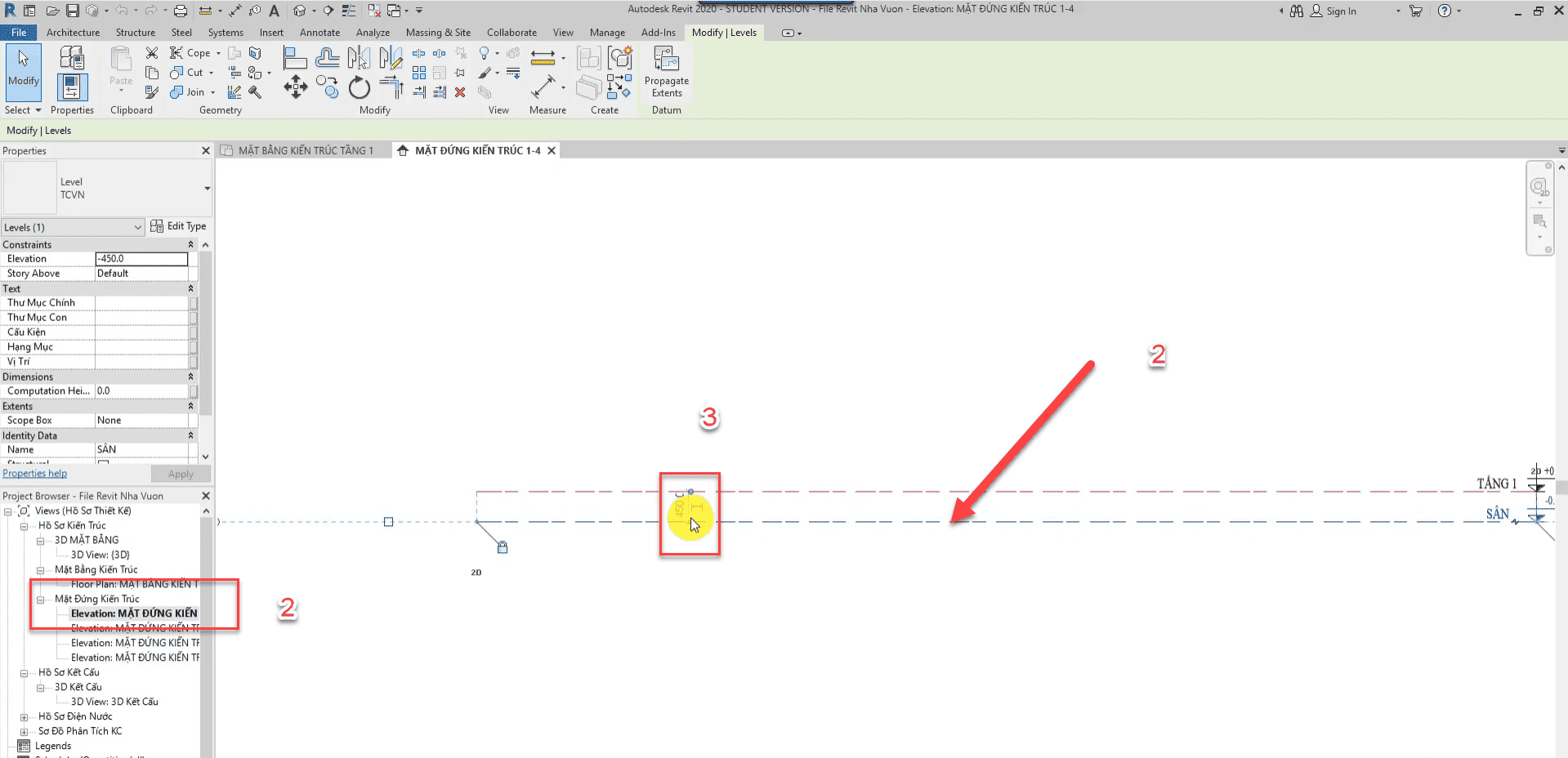

-Vào 1 mặt đứng bất kì> chọn level > điều chỉnh thông số 450 tương đương với 3 bậc tam cấp.

-Bước 1 :Vẽ cao độ(Level) cho các tầng.

– Có hai các để vẽ cao độ :

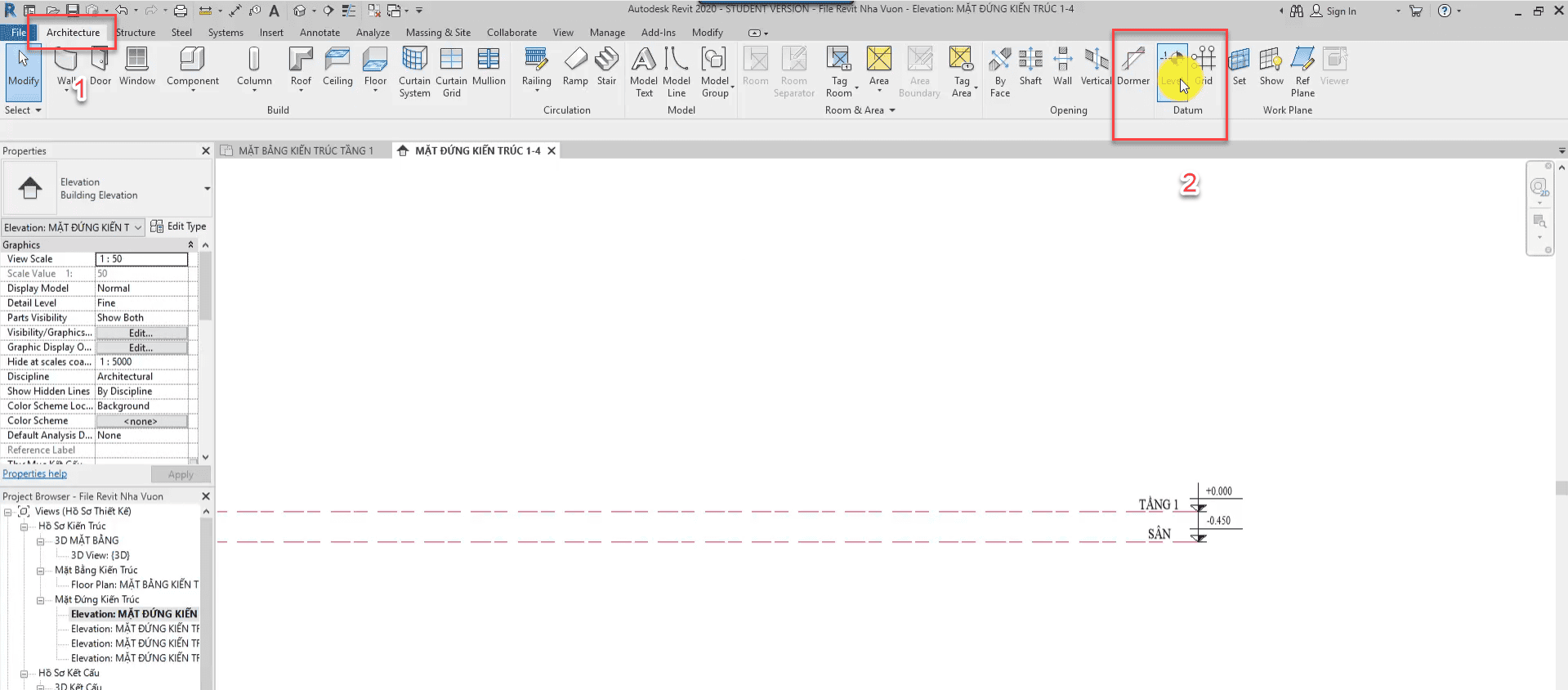

+C1: Vào Architecture>Level

+Cách 2: Gọi lệnh tắt LL để vẽ

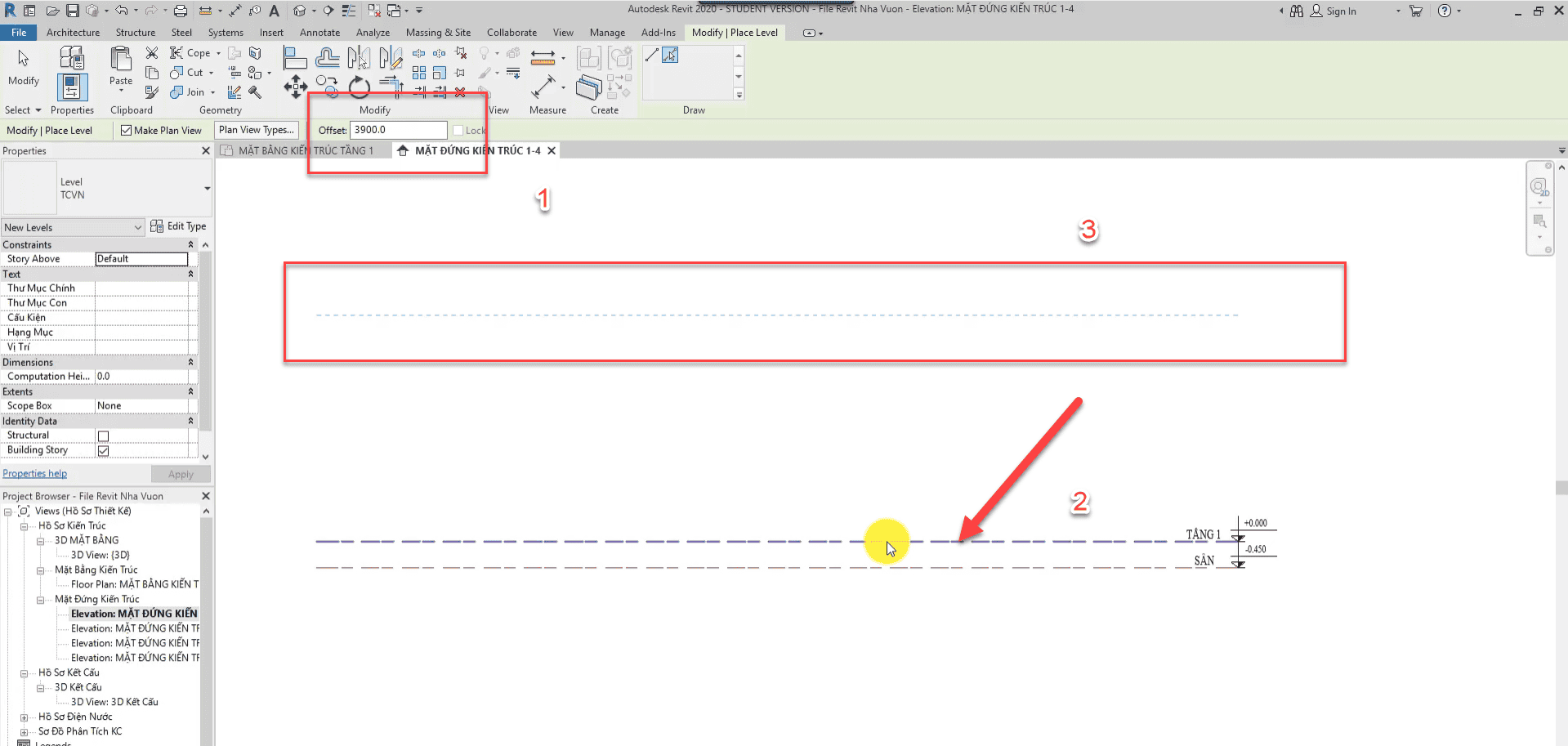

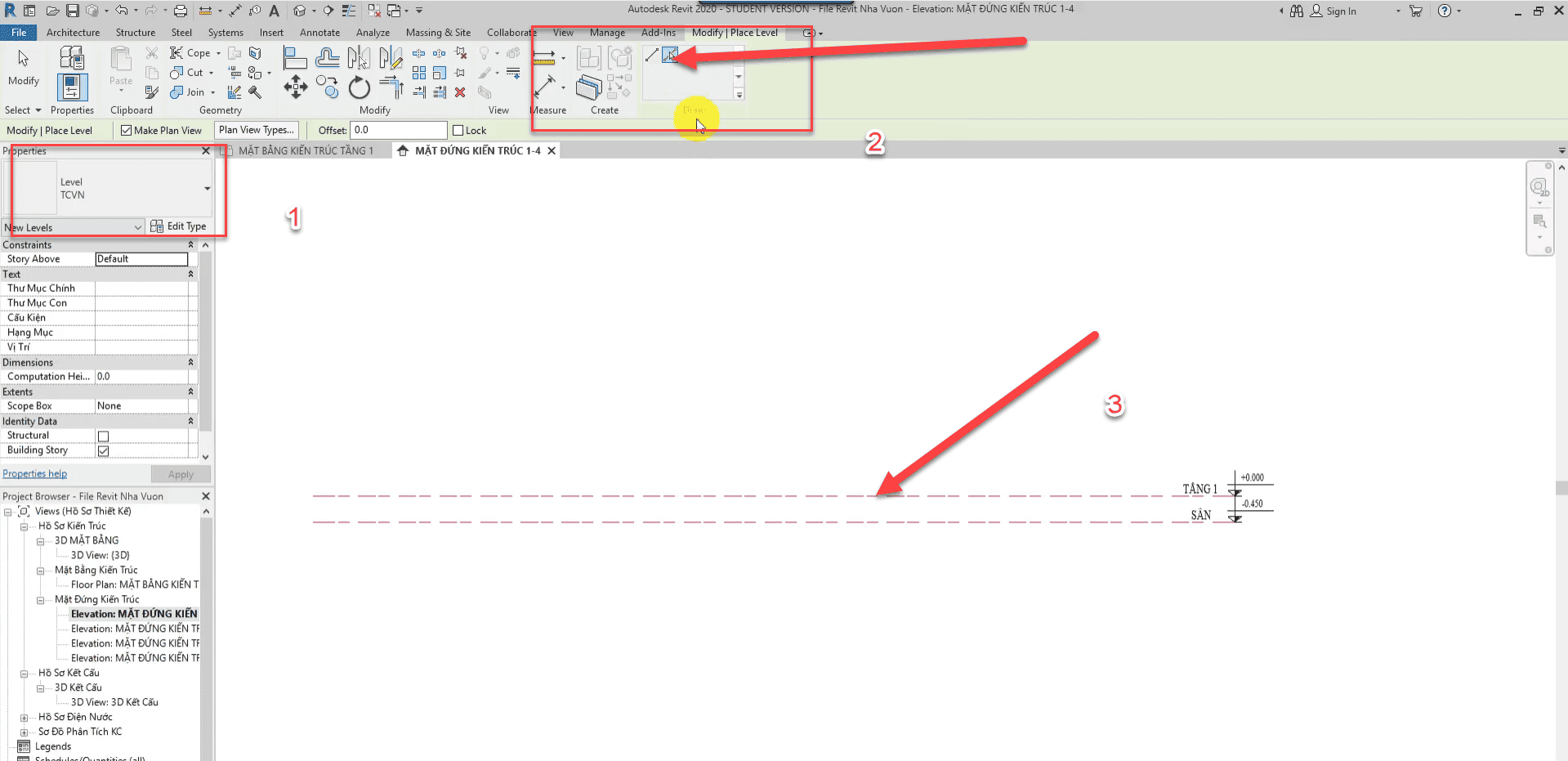

-Bước 2: chọn mẫu level thích hợp trên thanh properties , Sau đó sửa dụng công cụ trong mục Draw để vẽ , sử dựng pickline/ tương đương với lệnh offset trong autocad

– Chọn cao độ cần offset >sau đó rà chuột vào level khi nào hiện đường nét đứt bên trên kích chuột phải .

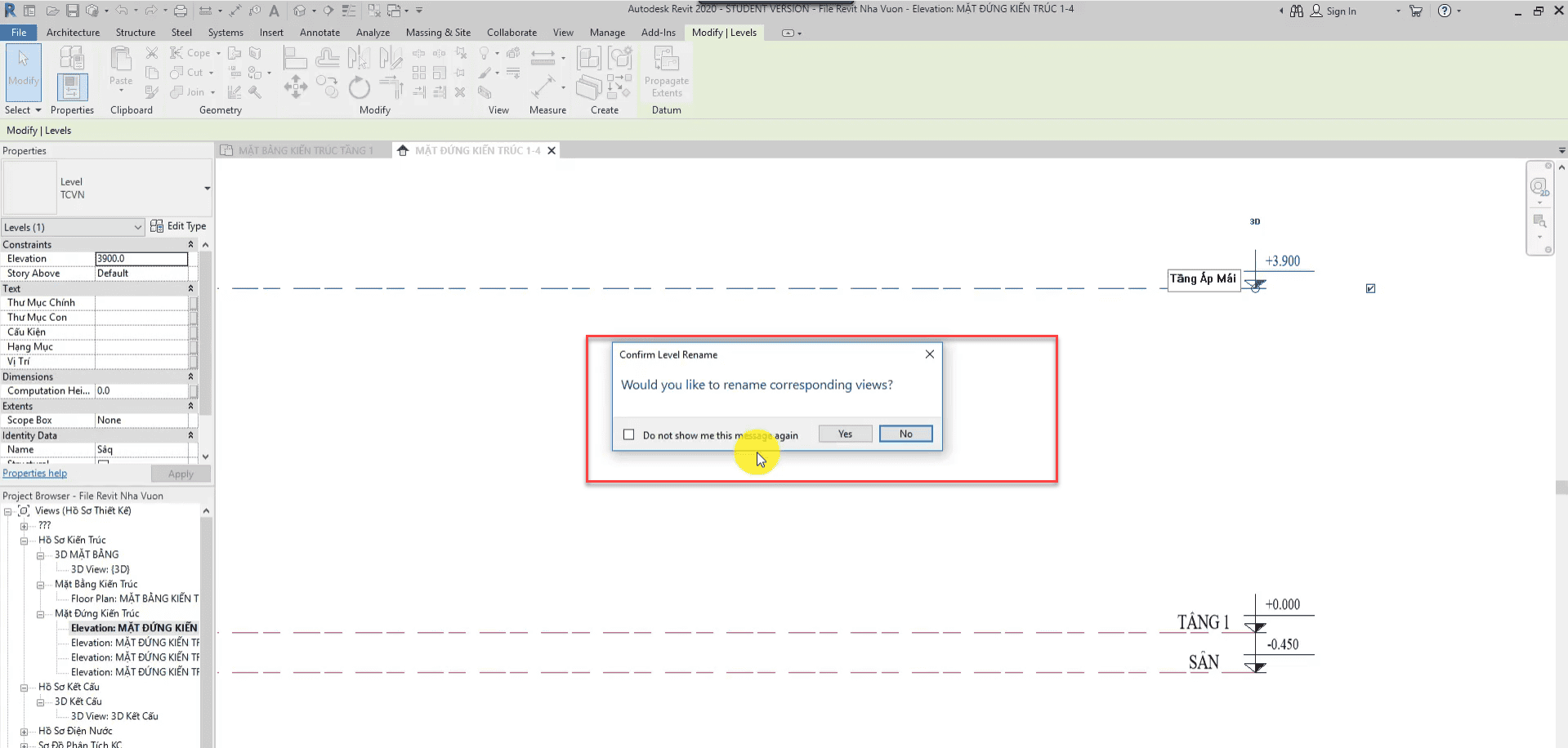

– Sau đó thay đổi tên level theo ý muốn , phần mềm sẽ hỏi bạn có muốn thay đổi tên level trong cay thư mục không ,

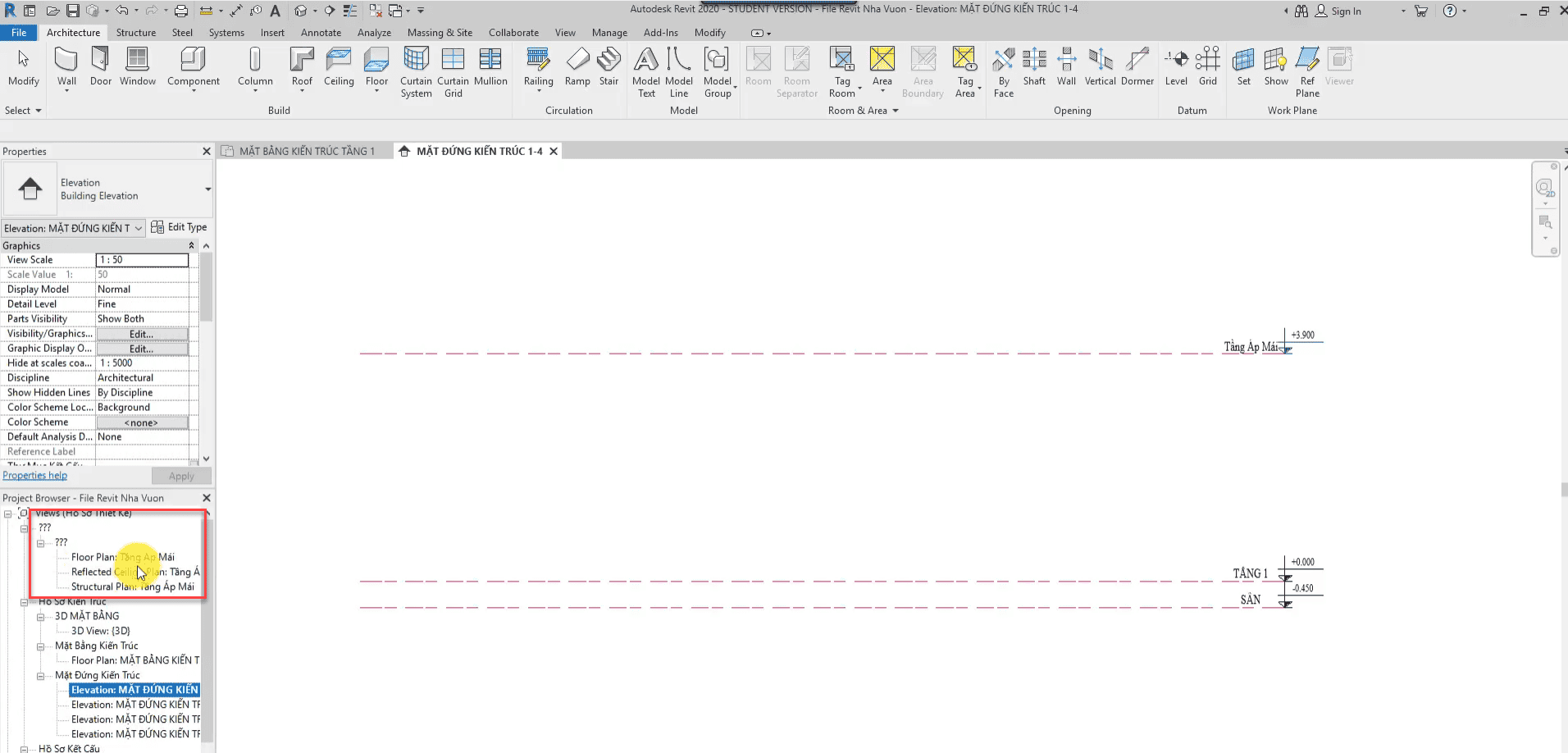

-Lưu ý : khi 1 level được tạo ra 1 mặt bằng được tạo ra gồm mặt bằng kiến trúc, mặt bằng kết cấu- mặt bằng trần. vậy nên ta cần cập nhật lại vào cây thư mục, nhưng mặt bằng mới được sinh ở đây .

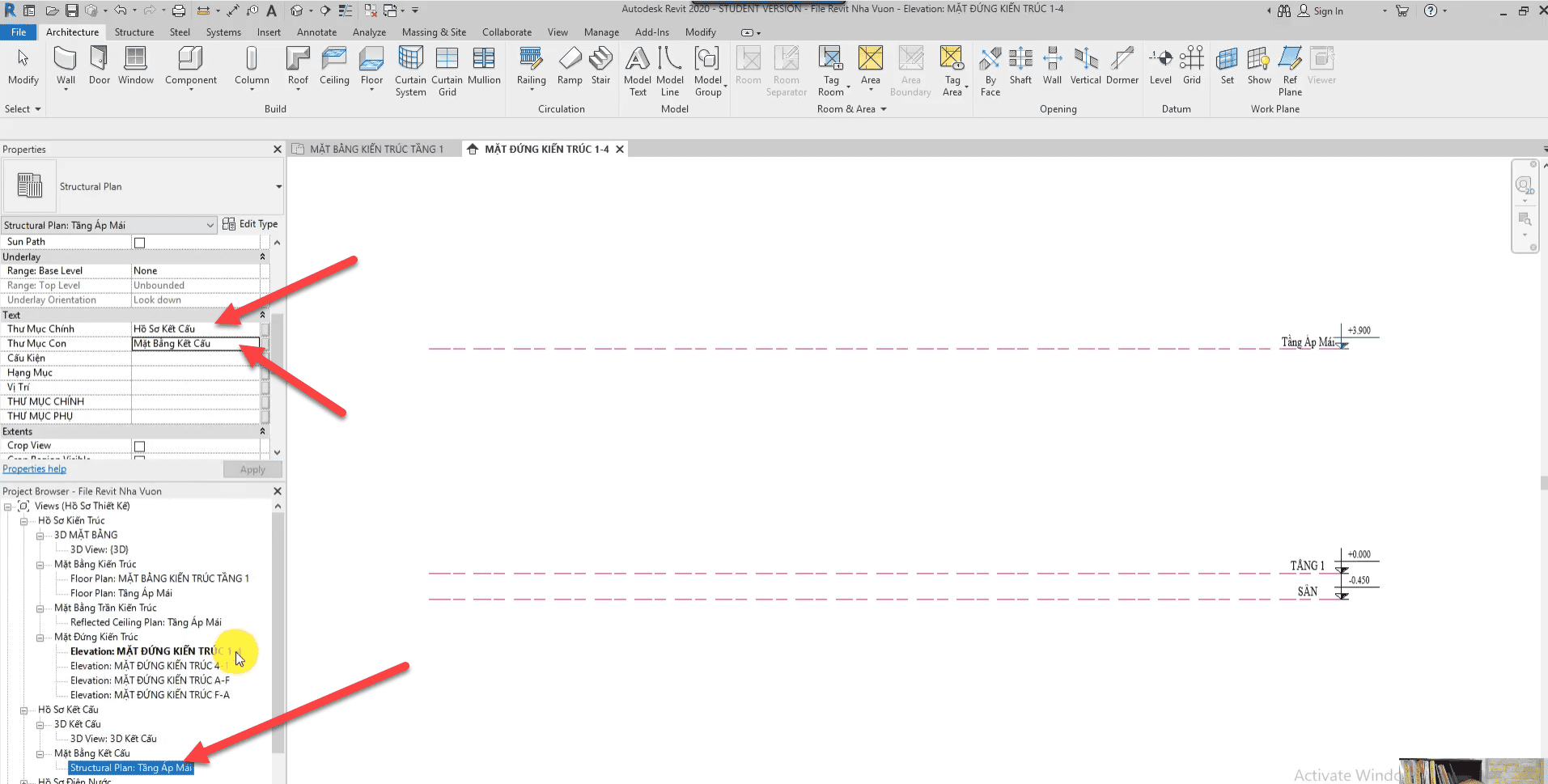

Ví dụ ,: mặt bằng Structurral plan, tầng áp mái (3900) vừa tạo ra, bọn chọn ở thư mục chính là : hô sơ kết cấu. và thư mục con là mặt bằng kết cấu , thì mặt bằng kết cấu tầng áp mái sẽ nằm trong thư mục đó.

-Bước 4:Sử dụng các công cụ trong Draw. Để vẽ mái ta được.

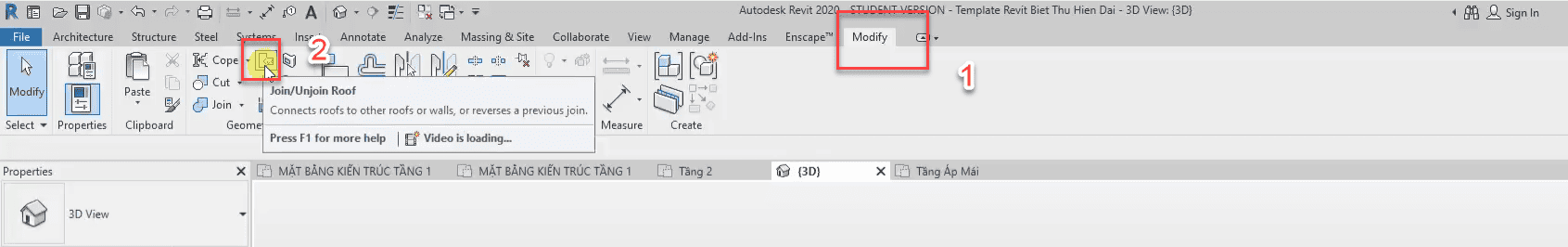

– Bước 5:Giao giữa mái nhỏ và mái to:Modifly/Join+Unjoin roof

-Bước 6: vẽ mái con thứ 3 : tương tự như vẽ mái thứ 2

-Vào mặt bằng kiến trúc tầng 1 hoặc tầng 2 để vẽ biên dạng mái thứ 3 và độ dốc cũng bằng mái thứ 2

– B7: vẽ mái con thứ 4 : Tương tự như vẽ mái con thứ 2:

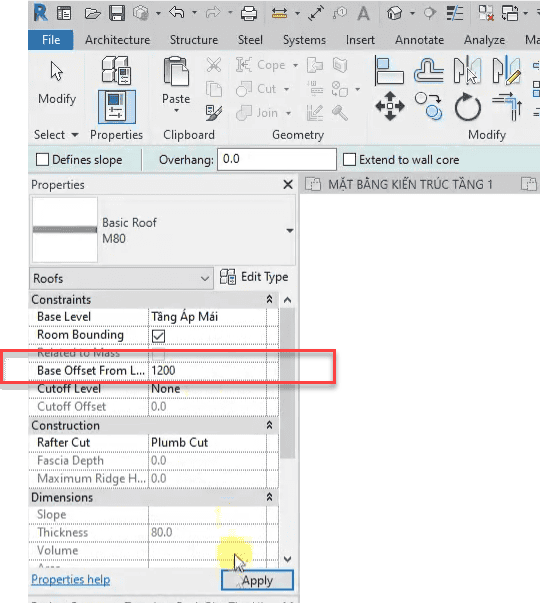

-Vào mặt bằng tầng áp mái: tùy chỉnh Base offset From level:1200

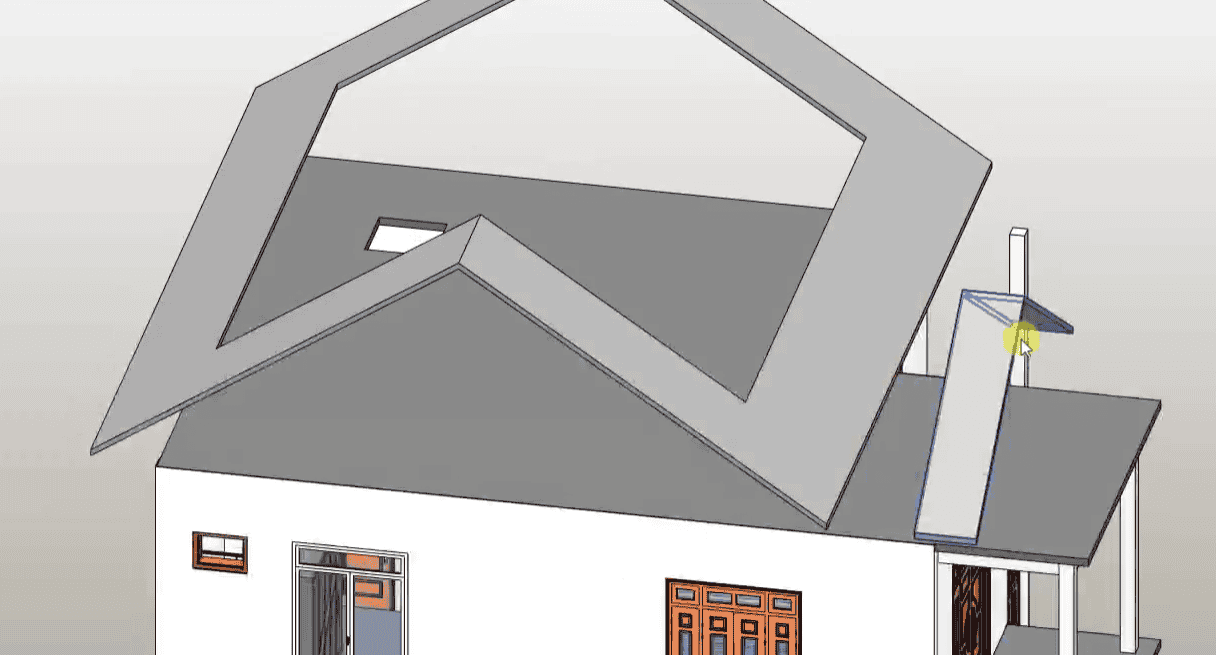

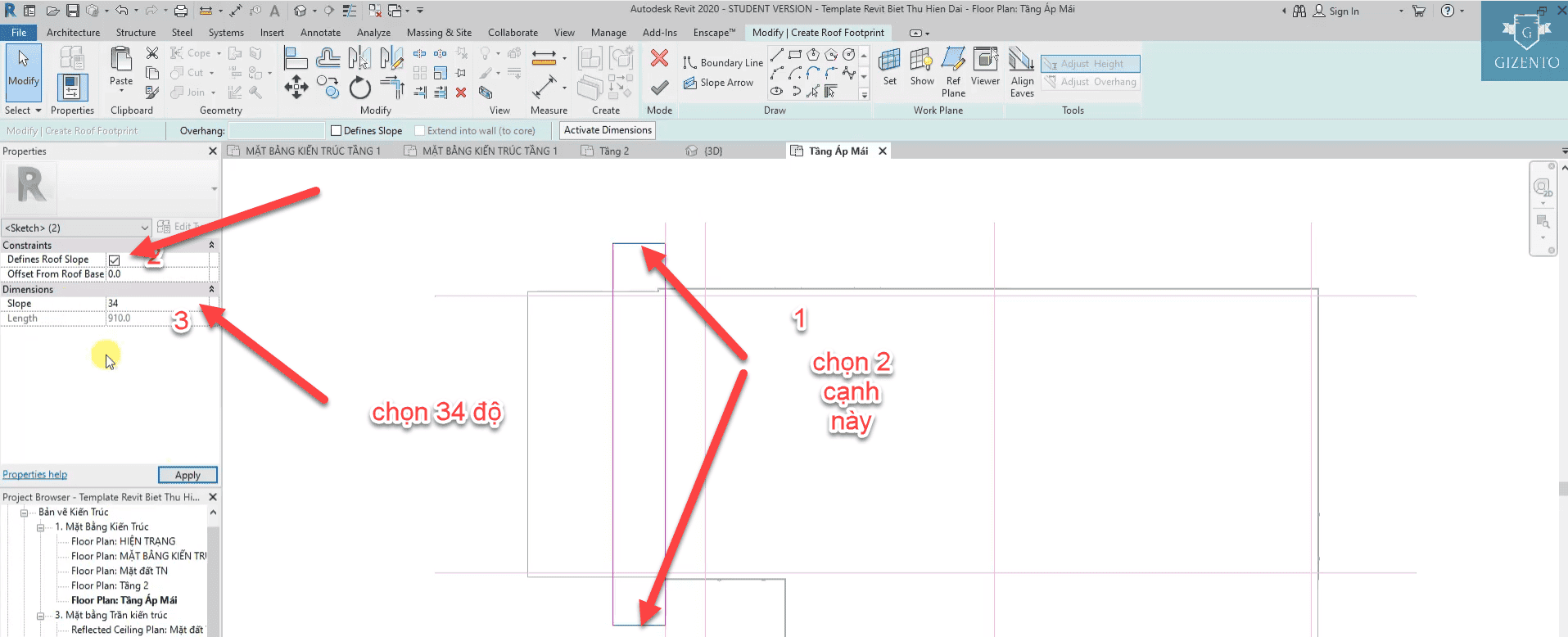

– Sử dụng pick line trong thanh công cụ Draw để vẽ biên giác maí, và độ dốc như mái thứ 3 ta được mái con thứ 4 như sau:

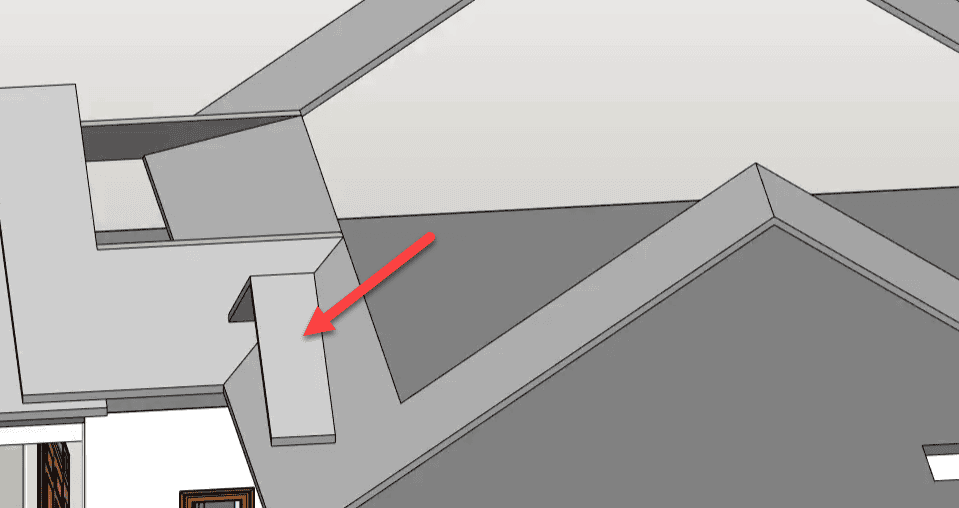

-Giao mái con thứ 4 với mái lớn : tương tự như giao mái 2 với mái lớn : Modifly/Join+Unjoin roof

Bài học 25: DỰNG MÁI PHỤ CHO CÔNG TRÌNH

Tiếp tục ta vẽ hệ mái phụ tầng 2 của công trình, dựa vào bản vẽ phối cảnh và file bản vẽ mẫu ta thực hiện các bước như sau:

-Bước 1: Vẽ sàn đỡ hệ mái

– Vào mặt bằng kiến trúc Tầng 2 Architecture/Floor/Floor Structural

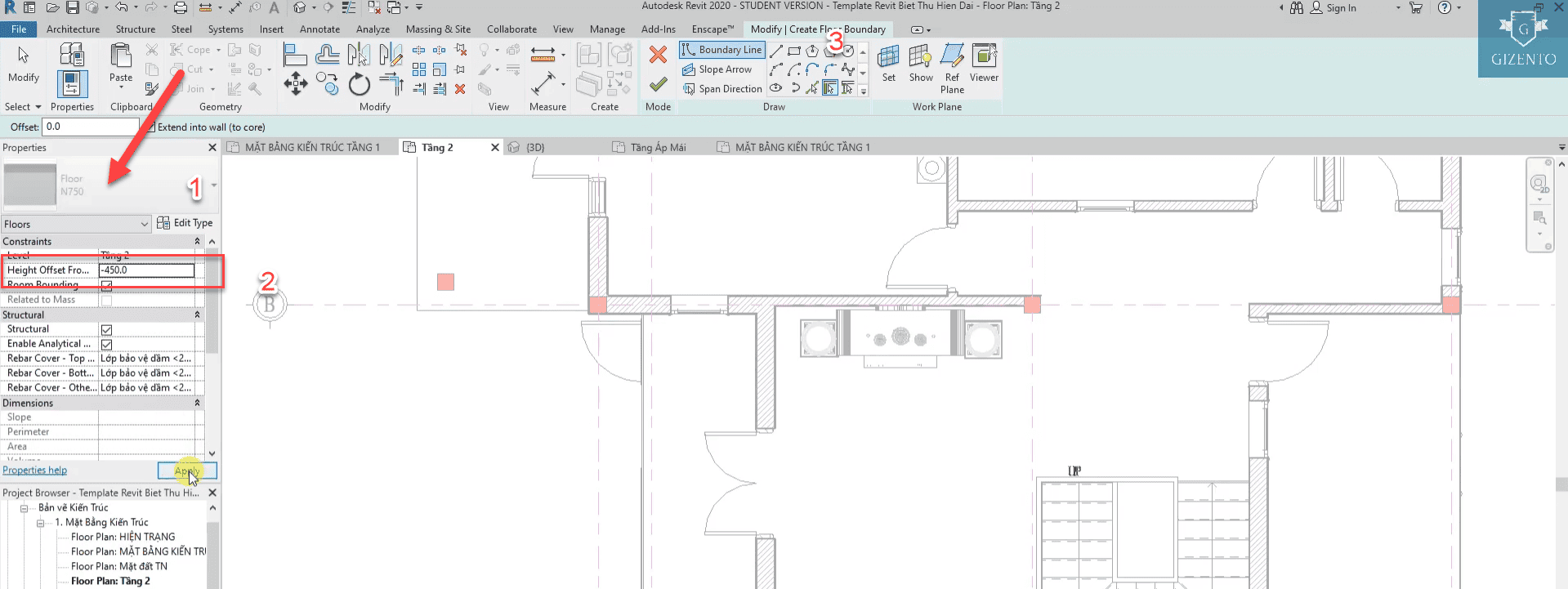

-Chọn sàn cần vẽ, thiết lập thông số của sàn trên thanh công cụ propertiers :height Offset from level.( khoảng cách so với tầng )

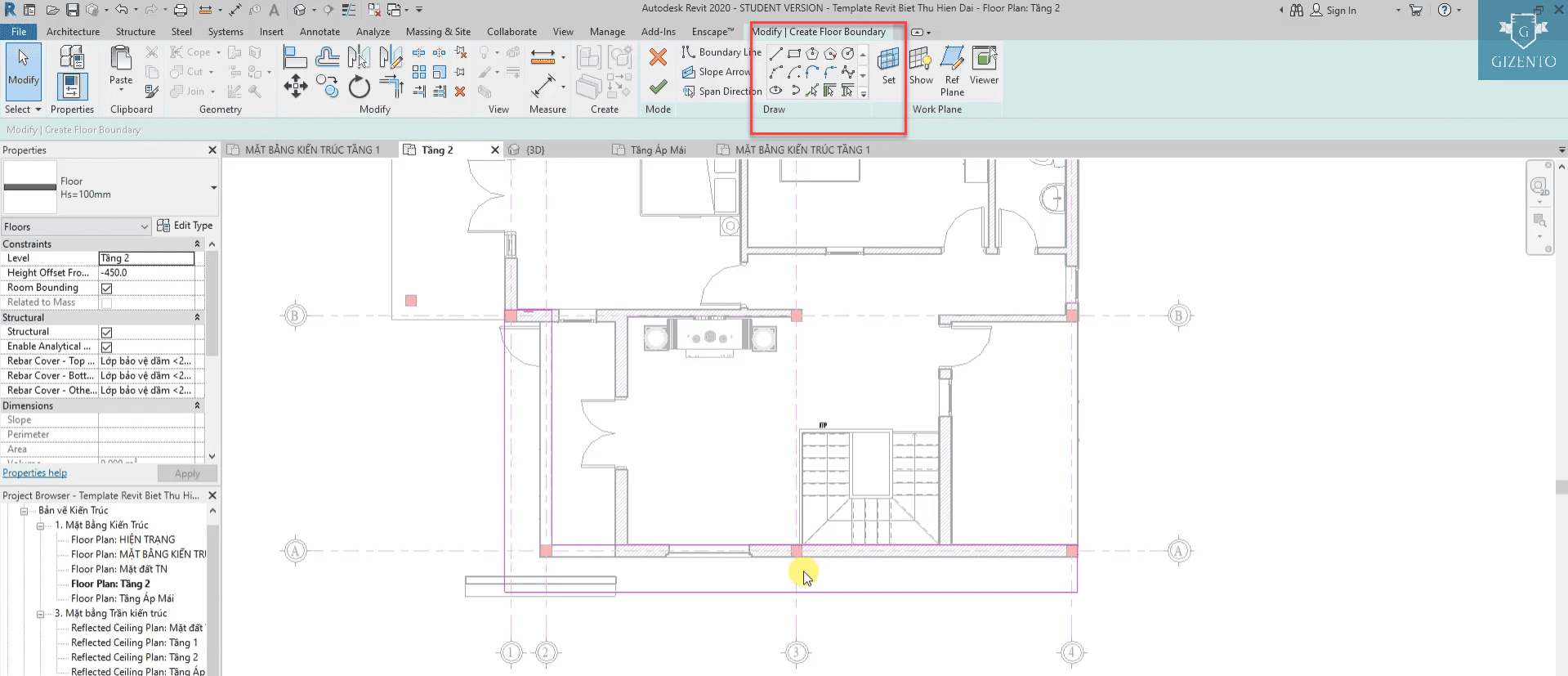

-Sau khi thiết lập các thông số của sàn . ta dùng các công cụ trong mục Draw trên thanh Ribon , tạo ra biên dạng(boundary) , hình dáng sàn cần vẽ, ta được :

-Bước 2: Vẽ mái phụ

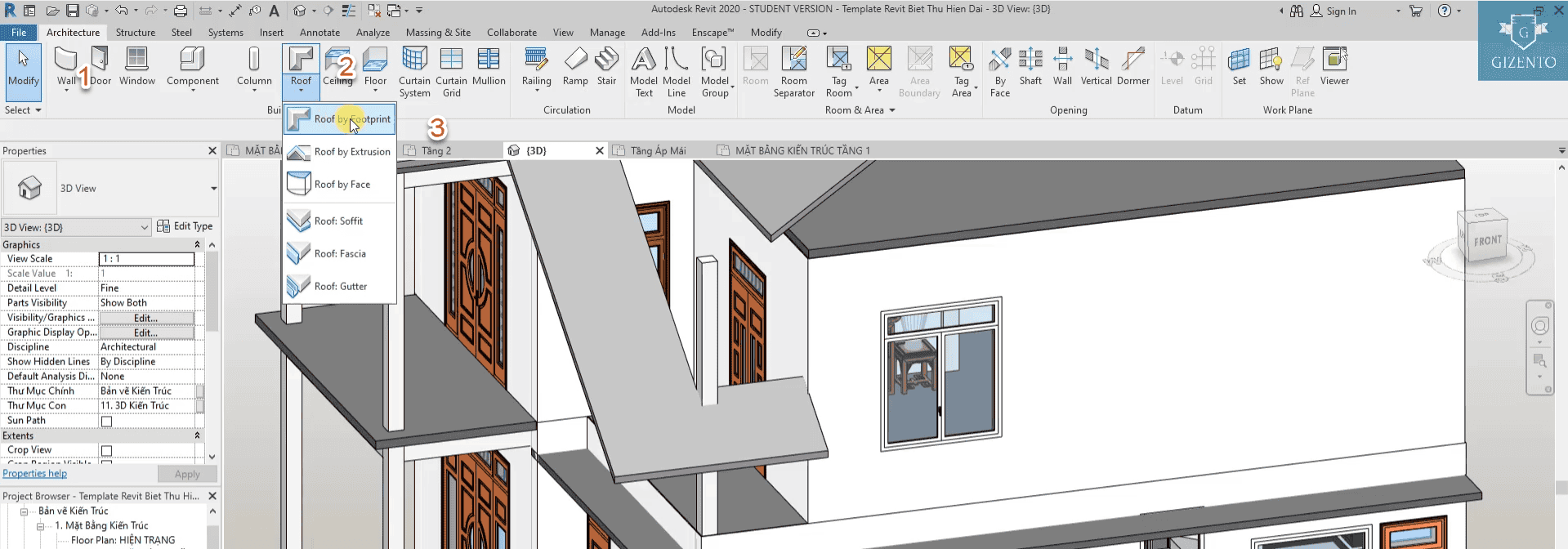

-Vào Architecture/Roof/Roof by Footprint

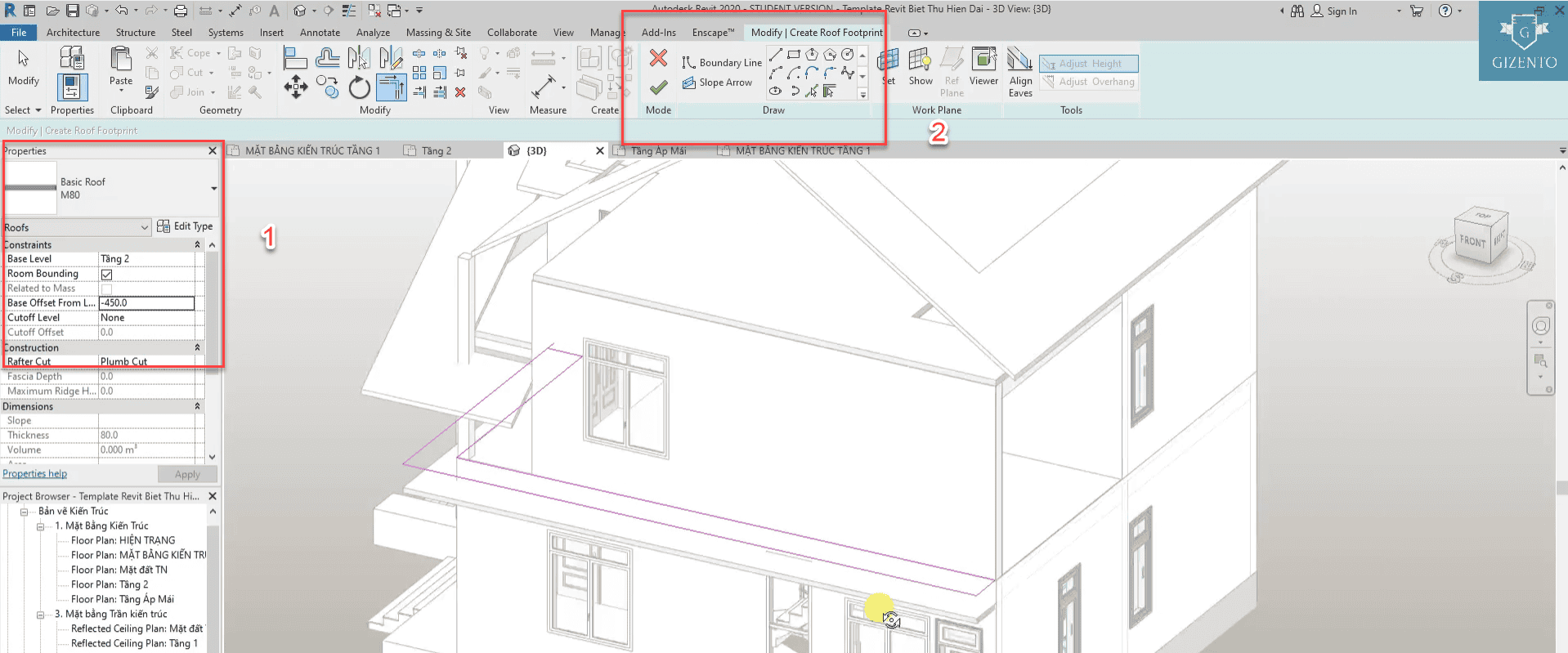

-Vào mặt bằng kiến trúc tầng 2: vẽ biên dạng của mái sửa dụng các công cụ trong mục Draw, ta được biên dạng như hình:

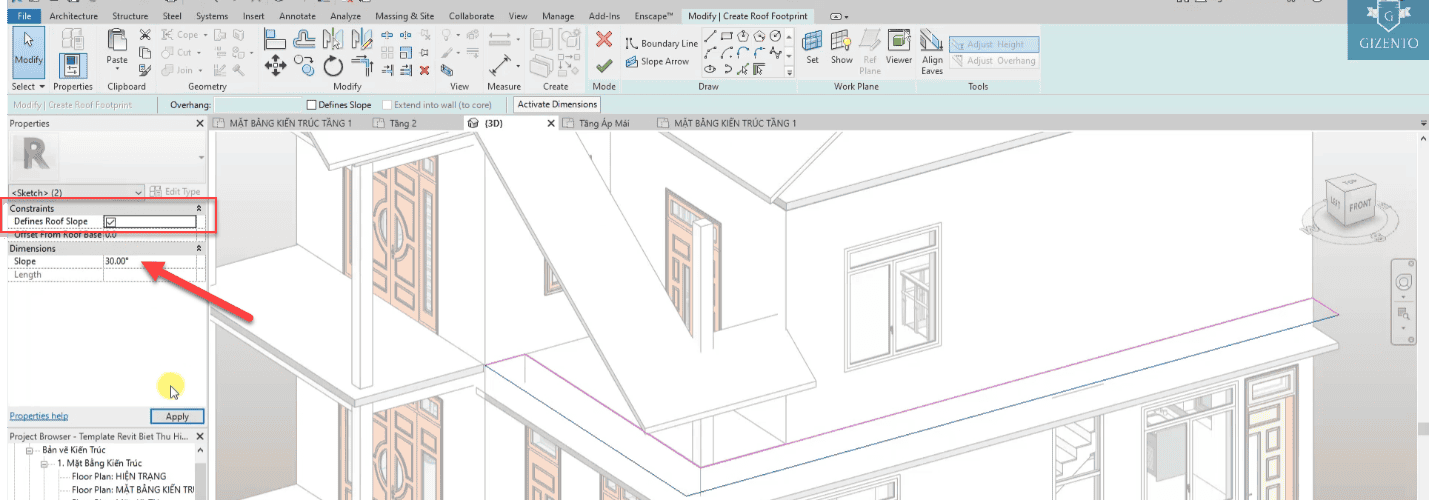

-Tạo độ dốc cho mái: chọn 2 các cần đánh độ dốc , trên thanh propertites .phần Define Roof Slope. Phần Slope: chọn 30 độ
