Bài 25. Dựng diềm mái và trang trí hệ mái (Phần 3)
Ở bài học này Gizento sẽ hướng dẫn bạn dựng mái phụ cho công trình biệt thự hiện đại
Cách vẽ hệ mái thái chéo chữ A theo phong cách mong muốn
Nắm được hình khối kiến trúc sơ bộ của công trình.
Nắm được cấu tạo cấu trúc của hệ mái, tính toán độ dốc mái cho công trình.
Tính toán và xử lý các điểm mái giao nhau.
Vẽ diềm mái chéo chạy bao quanh cho công trình.
Vẽ và dựng mái phụ chạy xung quanh tầng 2.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video học thử bài 25
Các bước dựng mái phụ cho công trình biệt thự hiện đại bằng phần mềm Revit
Tiếp tục ta vẽ hệ mái phụ tầng 2 của công trình, dựa vào bản vẽ phối cảnh và file bản vẽ mẫu ta thực hiện các bước như sau:
Bước 1: Vẽ sàn đỡ hệ mái

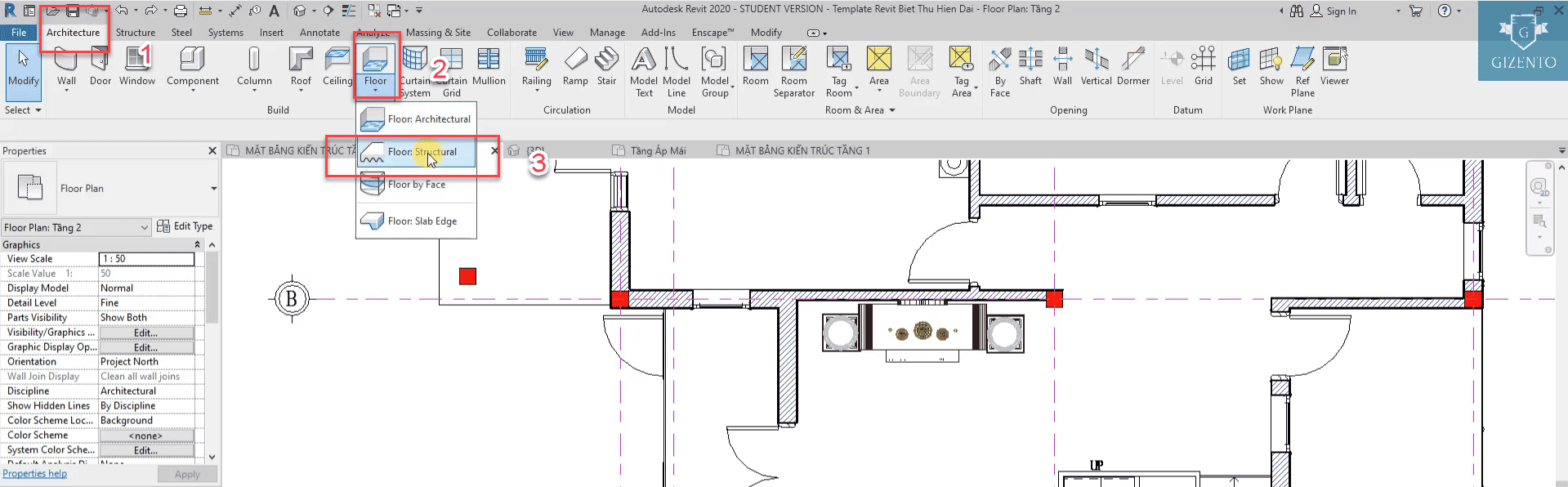

Vào mặt bằng kiến trúc Tầng 2 Architecture/Floor/Floor Structural

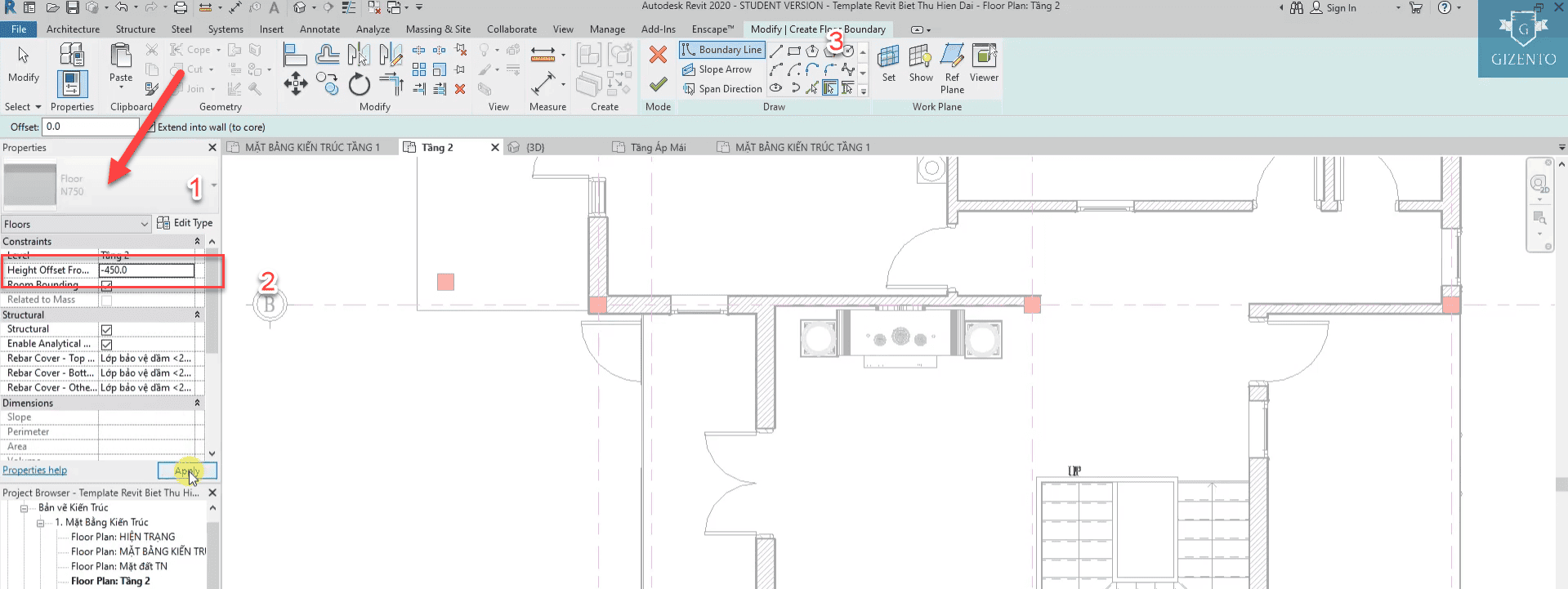

Chọn sàn cần vẽ, thiết lập thông số của sàn trên thanh công cụ propertiers :height Offset from level.( khoảng cách so với tầng)

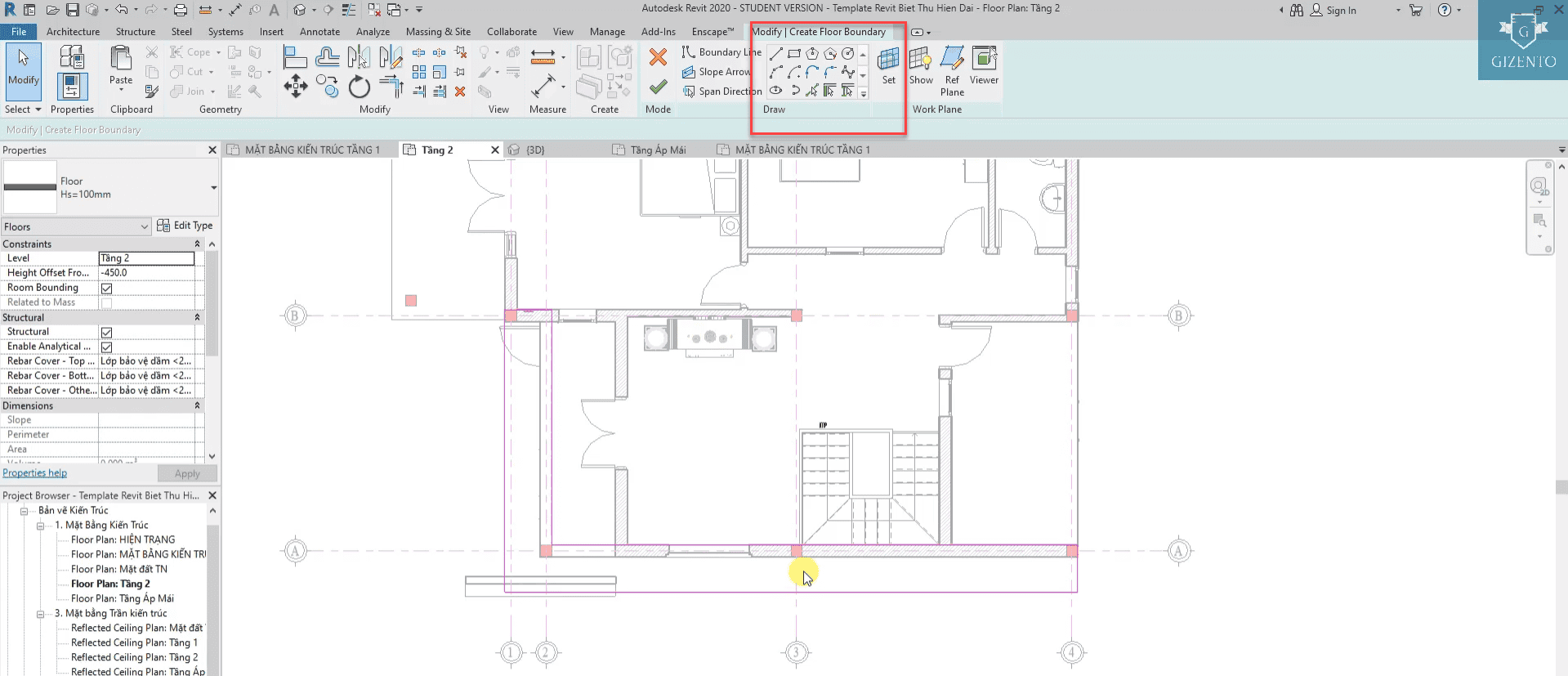

Sau khi thiết lập các thông số của sàn . ta dùng các công cụ trong mục Draw trên thanh Ribon , tạo ra biên dạng(boundary) , hình dáng sàn cần vẽ, ta được:
Bước 2: Vẽ mái phụ

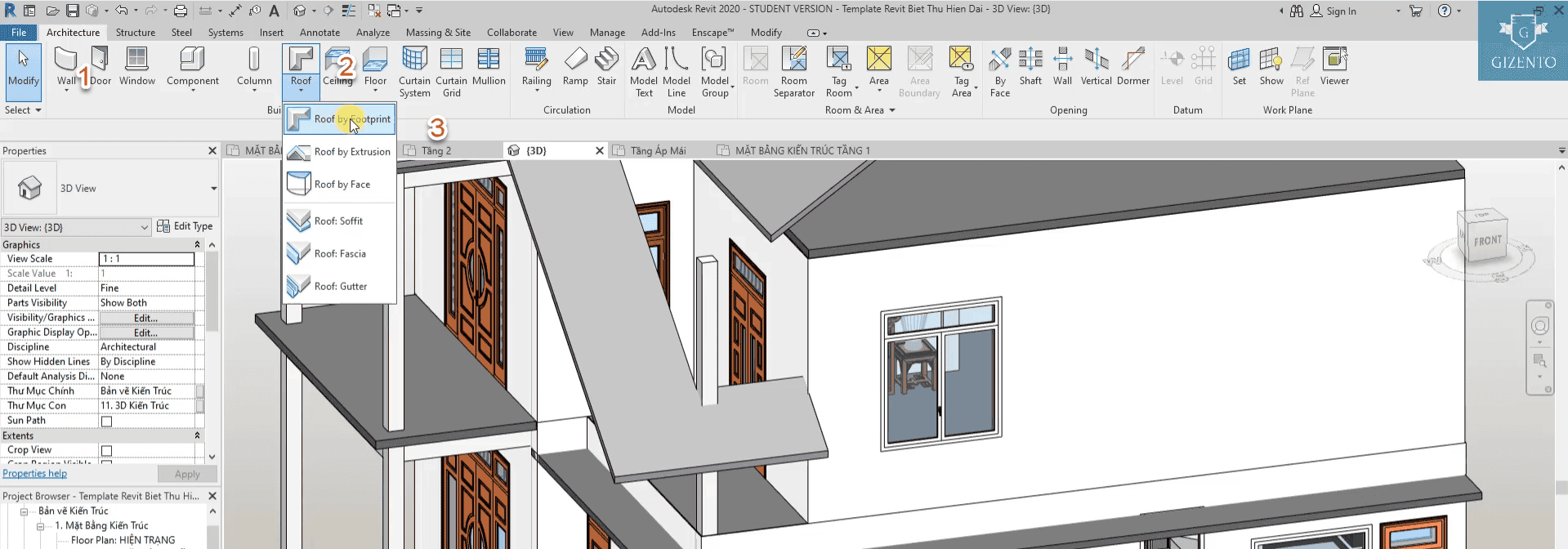

Vào Architecture/Roof/Roof by Footprint

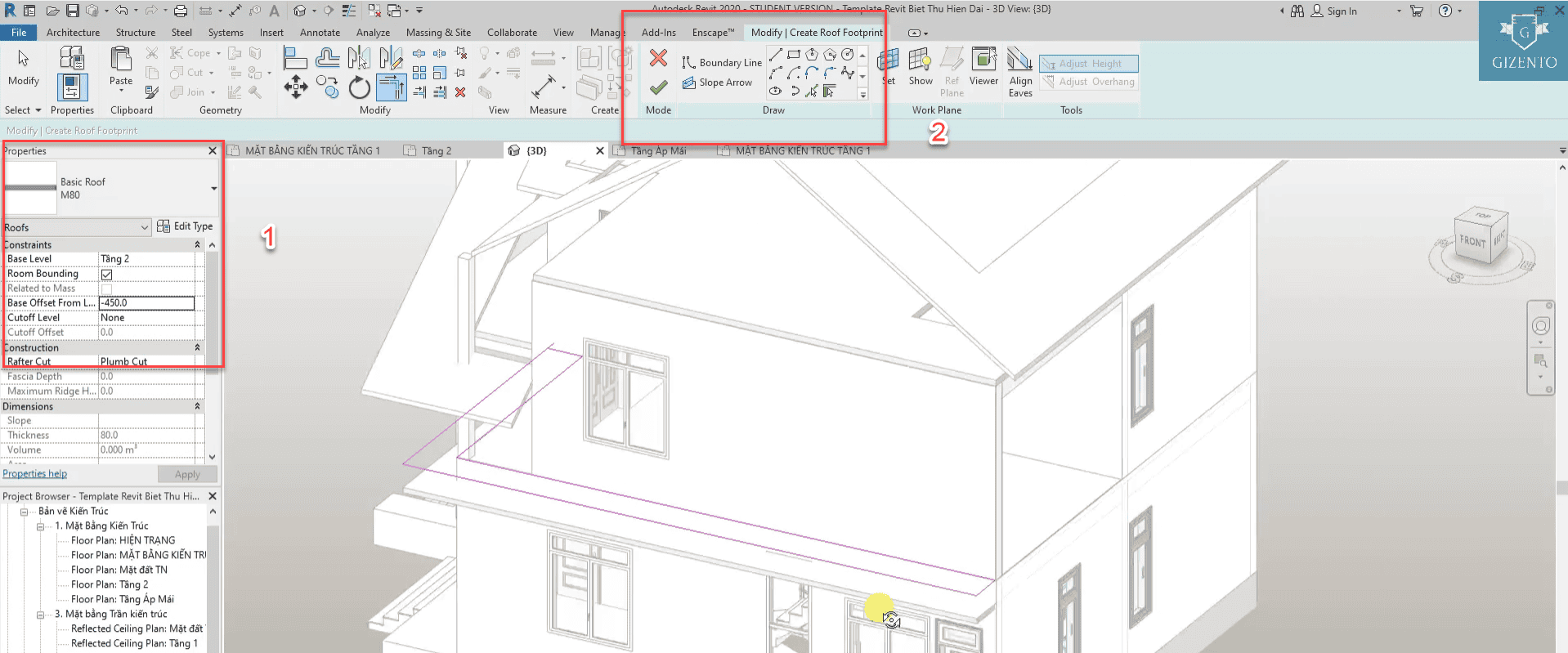

Vào mặt bằng kiến trúc tầng 2: vẽ biên dạng của mái sửa dụng các công cụ trong mục Draw, ta được biên dạng như hình:

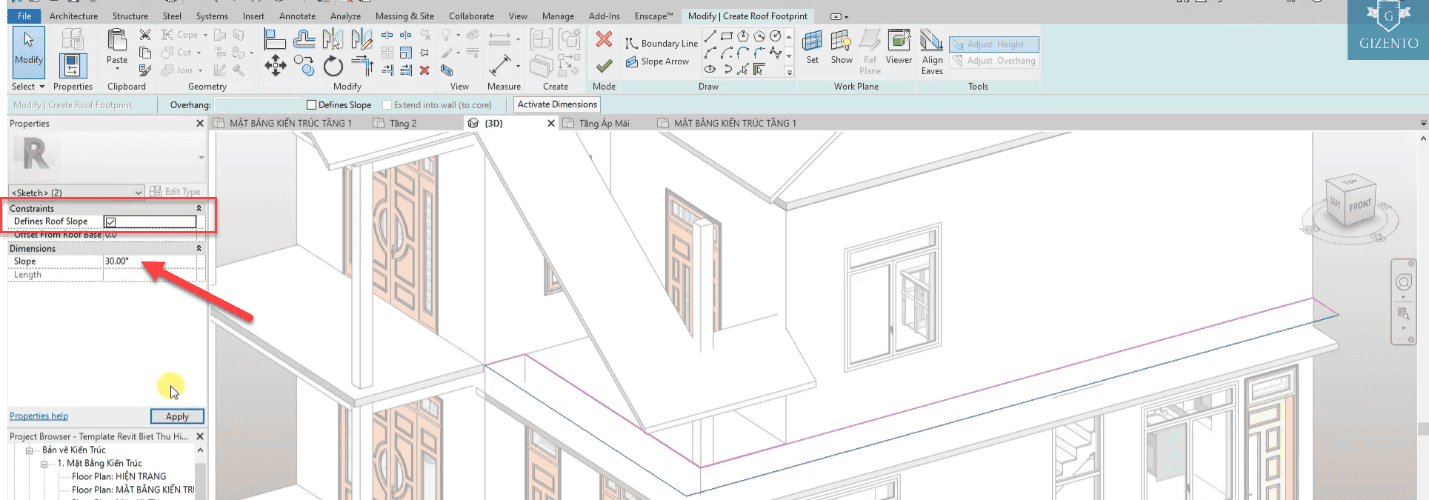

Tạo độ dốc cho mái: chọn 2 các cần đánh độ dốc , trên thanh propertites .phần Define Roof Slope. Phần Slope: chọn 30 độ
Dựng mái phụ cho công trình biệt thự hiện đại là nội dung của bài học 25 khoá học dựng hình kiến trúc biệt thự hiện đại bằng phần mềm Revit. Mời các bạn theo dõi nội dung chi tiết bài học với video thao tác trực quan và sự hướng dẫn cụ thể từng bước của giảng viên học viện kiến trúc Gizento.
