Bài 24. Dựng diềm mái và trang trí hệ mái (Phần 2)
Ở bài học này Gizento sẽ chia sẻ cách dựng mái bổ sung cho công trình biệt thự hiện đại
Hướng dẫn bạn cách vẽ hệ mái thái chéo chữ A theo phong cách,
Giúp bạn nắm được hình khối kiến trúc sơ bộ của công trình.
Nắm được cấu tạo cấu trúc của hệ mái, tính toán độ dốc mái cho công trình.
Tính toán và xử lý các điểm mái giao nhau.
Vẽ diềm mái chéo chạy bao quanh cho công trình.
Vẽ và dựng mái phụ chạy xung quanh tầng 2.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video học thử bài 24
Các bước thự hiện dựng mái bổ sung cho công trình biệt thự hiện đại bằng phần mềm Revit
Tiếp tục hệ mái cho công trình khi vẽ xong các mái chính và mái phụ của công trình ta tiếp tục vẽ các mái trang trí , dựa vào bản vẽ phối cảnh và file bản vẽ mẫu ta thực hiện các bước như sau:

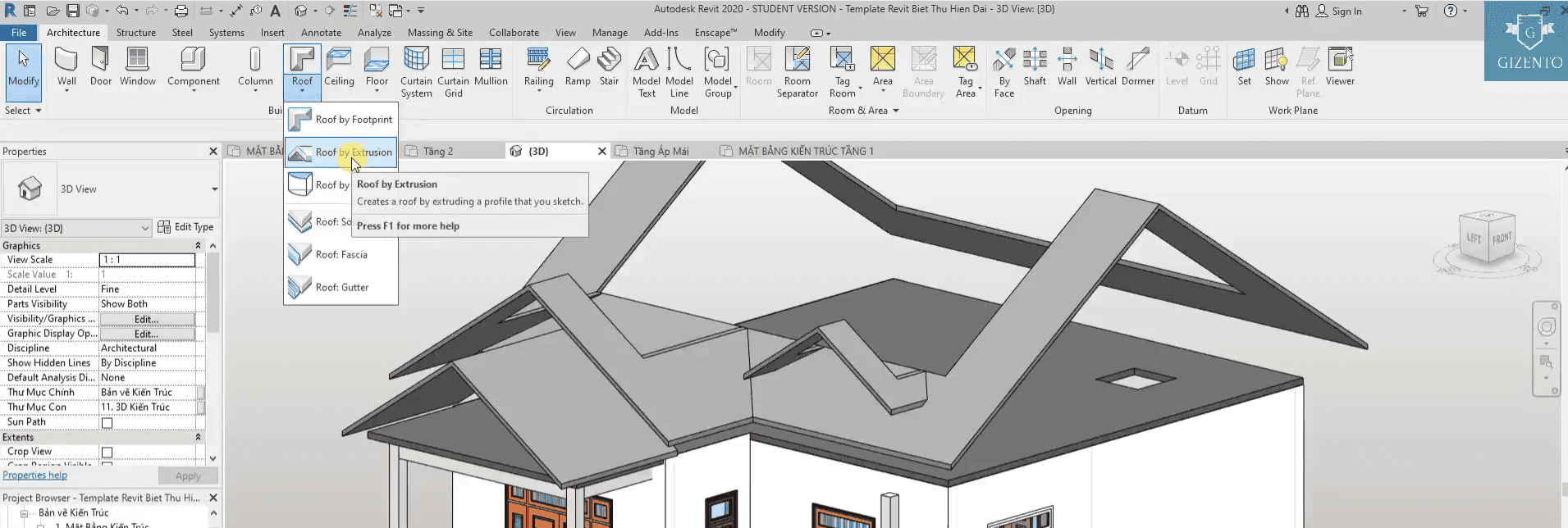

Bước 1: Vào Architecture/ roof/Roof by Extrusion

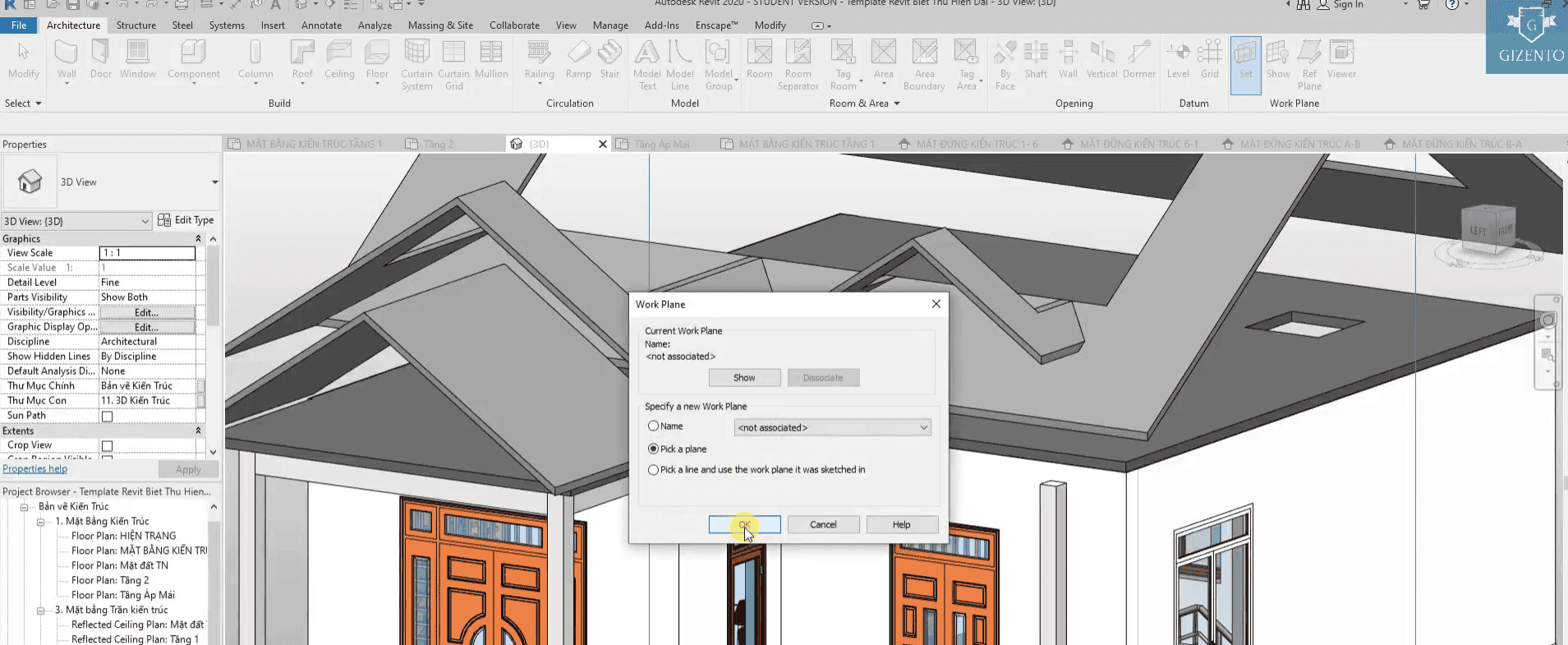

Bước 2: Xét mặt phẳng làm việc
Lưu ý: set mặt phẳng làm việc trước khi thực hiện thao tác lệnh roof by extrusion

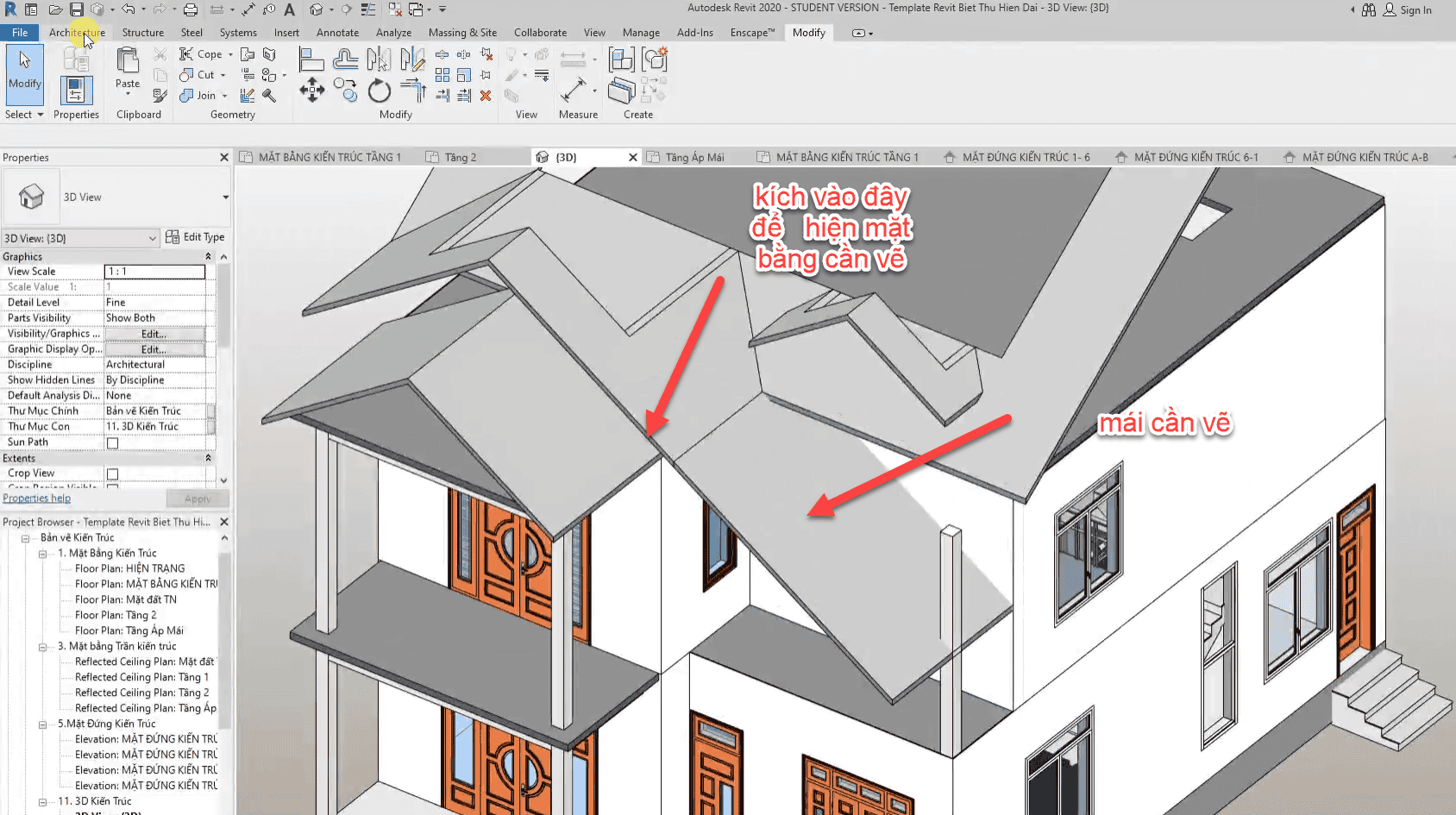

Chọn mặt phẳng song sông với mái mình càn vẽ:
Bước 3: chọn đường dẫn cho khối extrusion

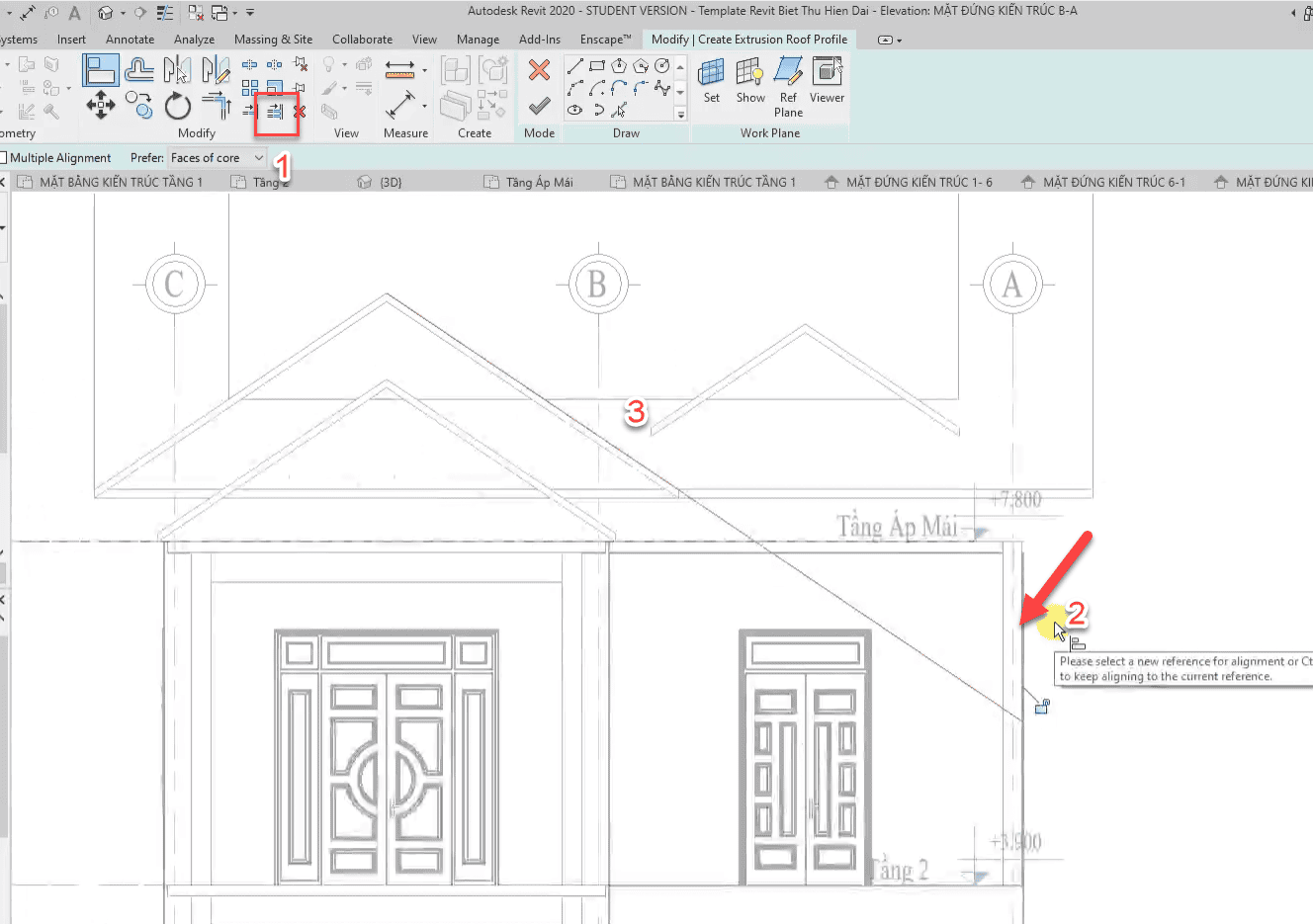

Để điều chỉnh đường dẫn biên dạng đúng ta và mặt đứng C-A sửa dựng công cụ extrim để bắn đường biên dạng xuống

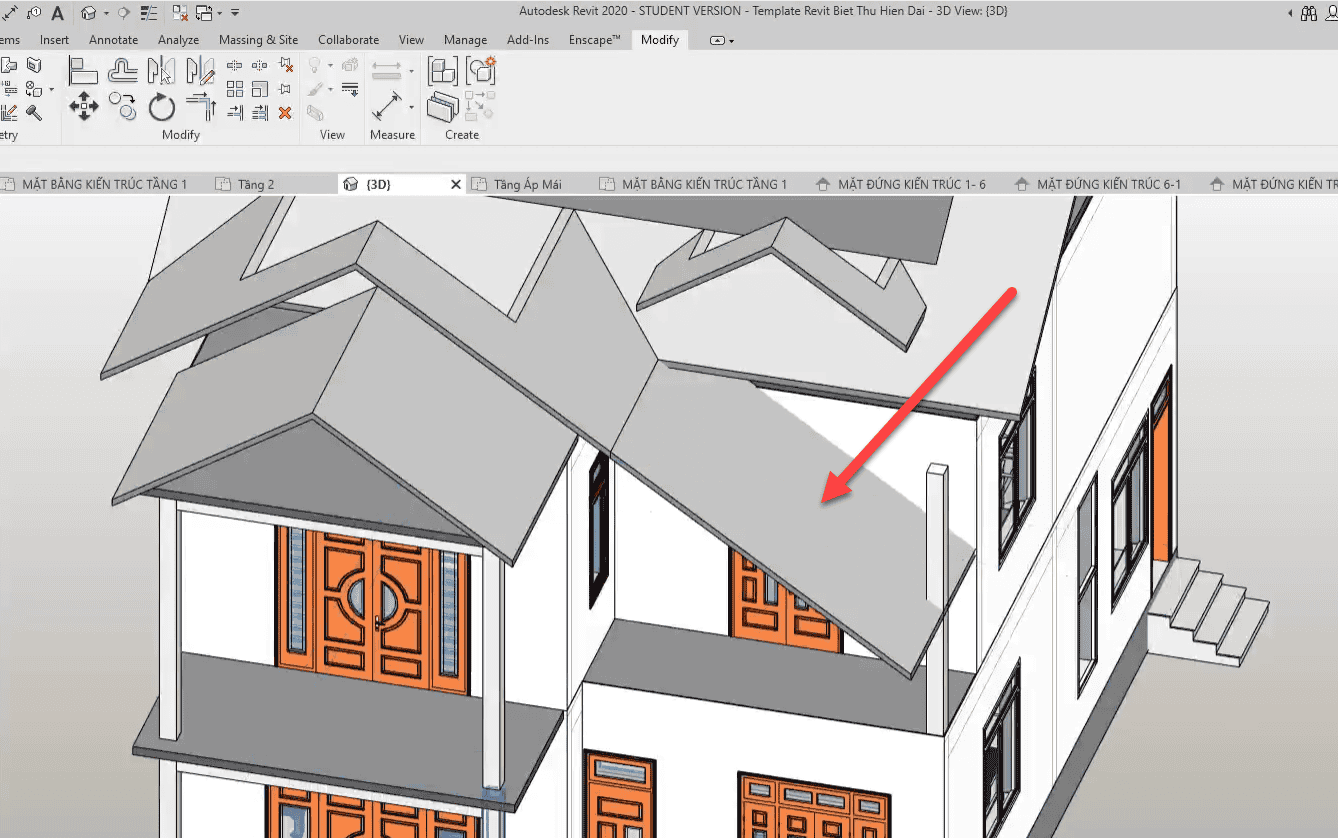

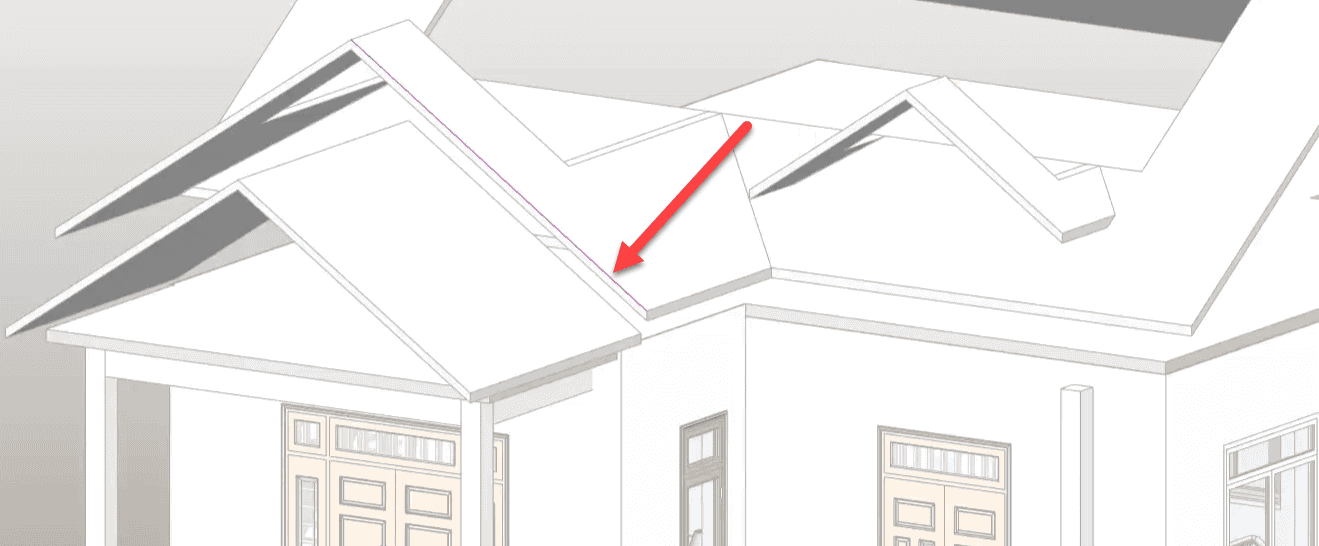

Sau khi chỉnh xong đường dẫn kết thức lệnh ta được kết quả:
Bước 4: Đục sẵn

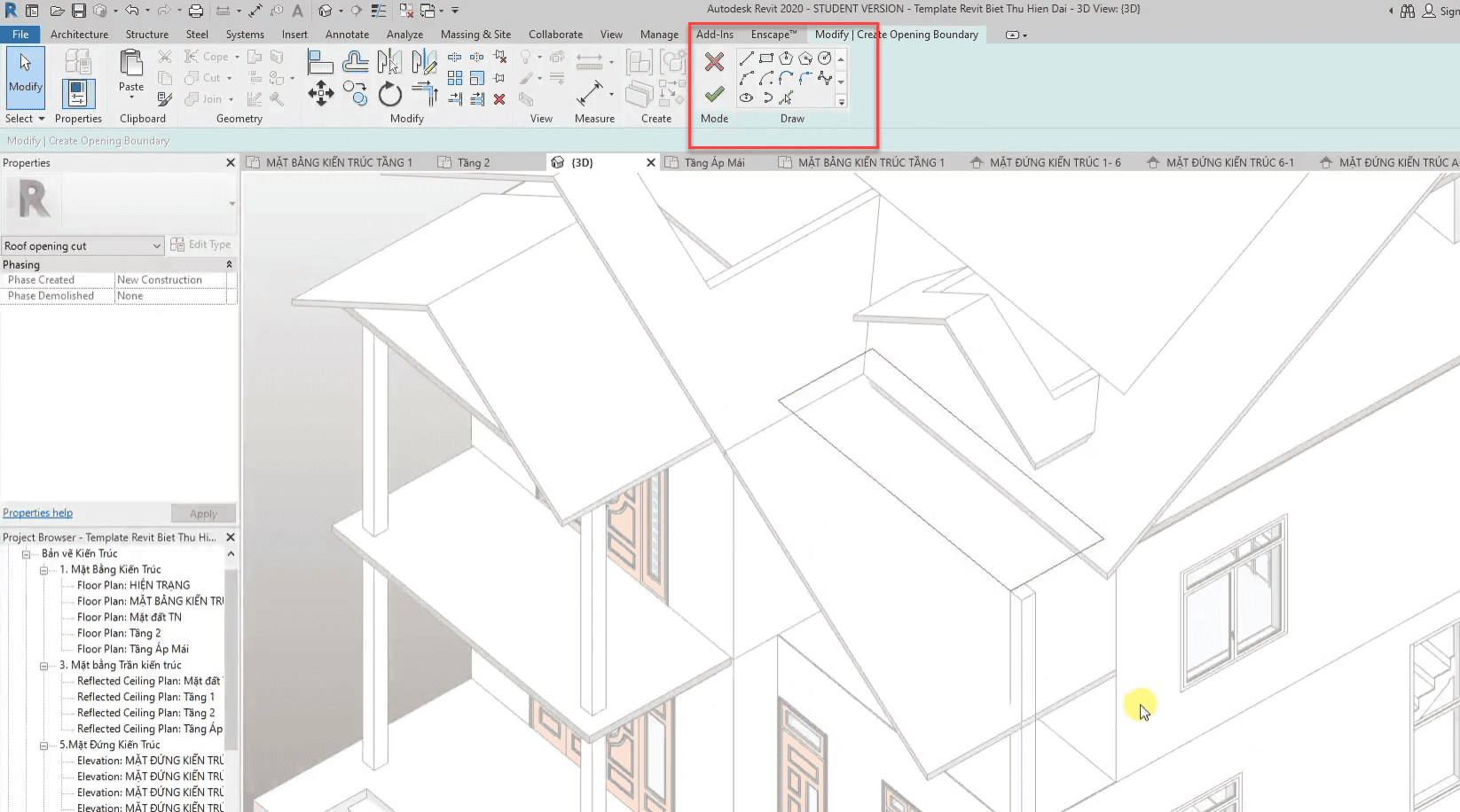

Sửa dụng công cụ : Vertical trong mục opening trên thanh công cụ ribon.,sau đó chọn đối t mái cần đục lỗ. Sử dụng công cụ trong phần Draw để vẽ khối cần cắt
Dựng mái bổ sung cho công trình biệt thự hiện đại là nội dung của bài học 24 khoá học dựng hình kiến trúc biệt thự hiện đại bằng phần mềm Revit. Mời các bạn theo dõi nội dung chi tiết bài học với video thao tác trực quan và sự hướng dẫn cụ thể từng bước của giảng viên học viện kiến trúc Gizento.
