Bài 96 – Triển khai chi tiết thép thang bộ 2
Nội dung bài học 96 Triển khai chi tiết thép thang bộ 2 nhà phố bằng phần mềm Revit
1. Tạo mặt cắt để vẽ thép thang bộ
2. Tag, Dim, triển khai mặt cắt thép thang bộ

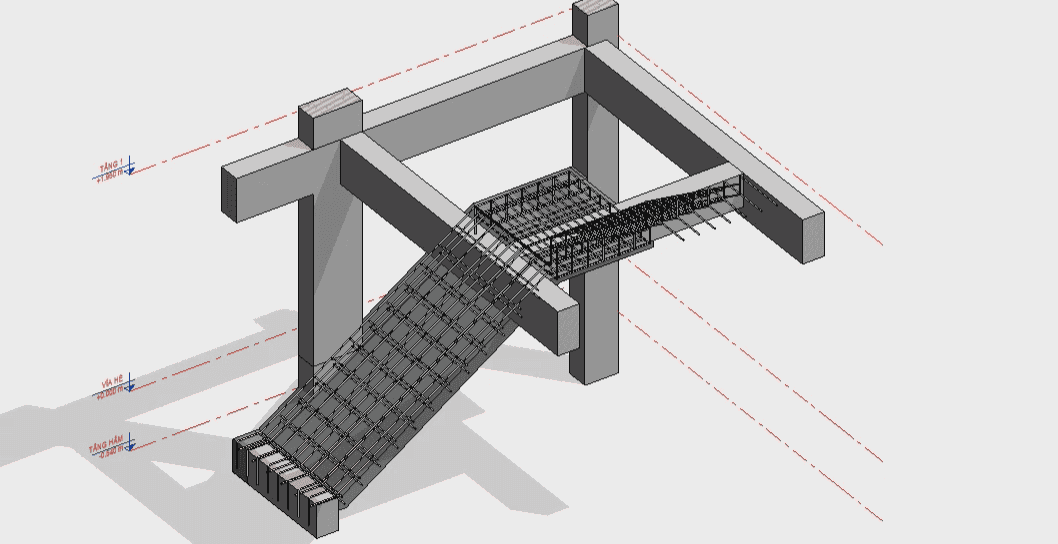

3. Triển khai 3D thép thang bộ
4. Thống kê cốt thép thang bộ
XEM VIDEO HỌC THỬ (XEM TRƯỚC)
Phần 1
Phần 2
Phần 3
Triển khai thép thang bộ giúp người thợ thi công bố trí thép thang chuẩn trước khi đổ bê tông.
Thang bộ và thép thang bộ là cấu kiện triển khai lâu nhất trong các cấu kiện kết cấu vì gần như chúng ta không sử dụng tool bim speed được
Qua bài hướng dẫn các bạn có thể vẽ và triển khai thép thang bộ bằng công cụ cơ bản của revit
Các bước triển khai chi tiết thép thang bộ 2 nhà phố trong Revit

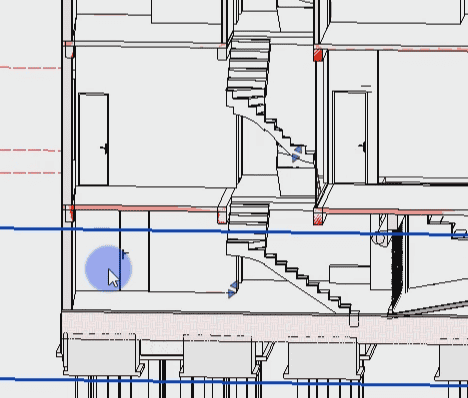

Bước 1: và 3d ẩn thép mở file link cắt vào để nhìn thấy thang bộ

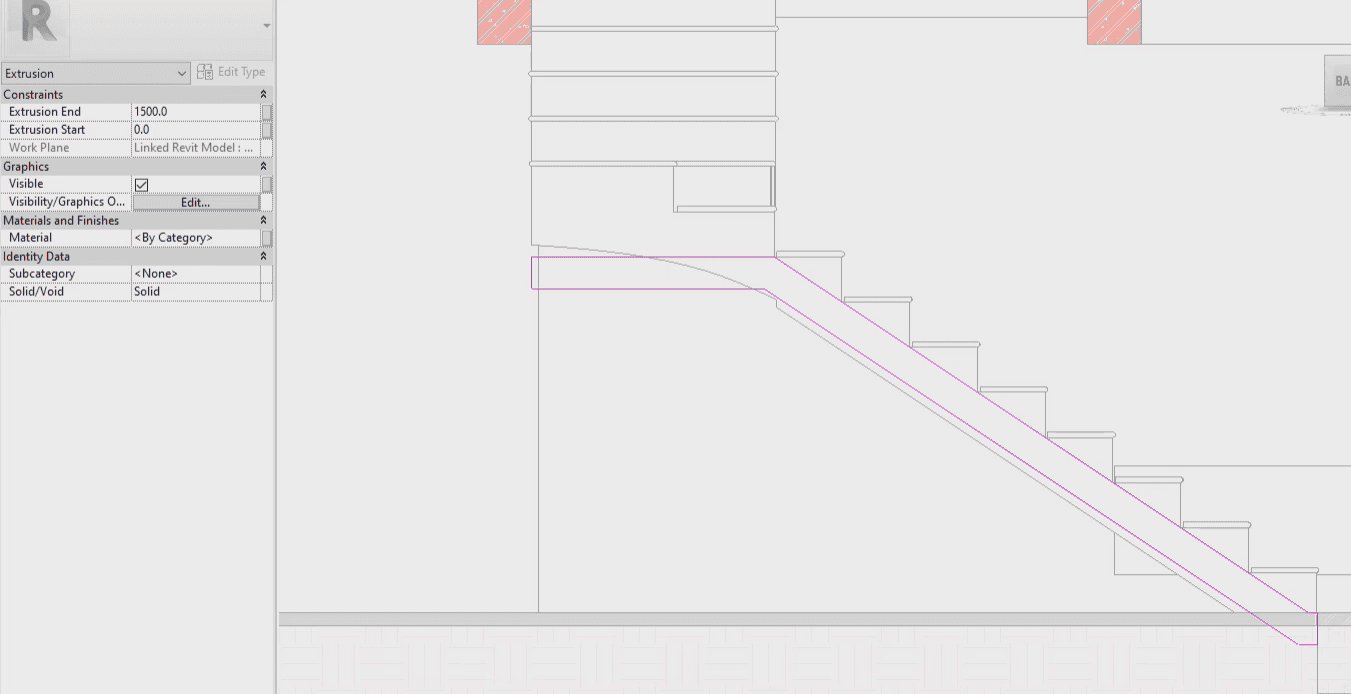

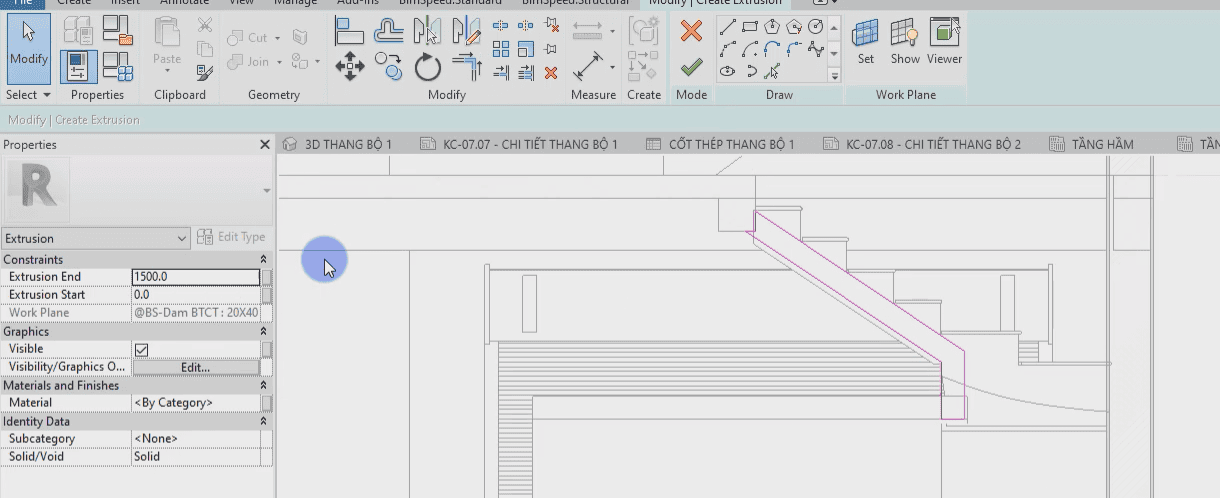

Bước 2: sử dụng công cụ model in palce để vẽ structural framing thể hiện bản thang
Bước 3: đối với thang có 2 vế chúng ta tiếp tục tạo thêm bản thang vế còn lại, cắt section box theo phương còn lại
Bước 4: sau khi vẽ xong vào mặt bằng vẽ mặt cắt cho thang bộ

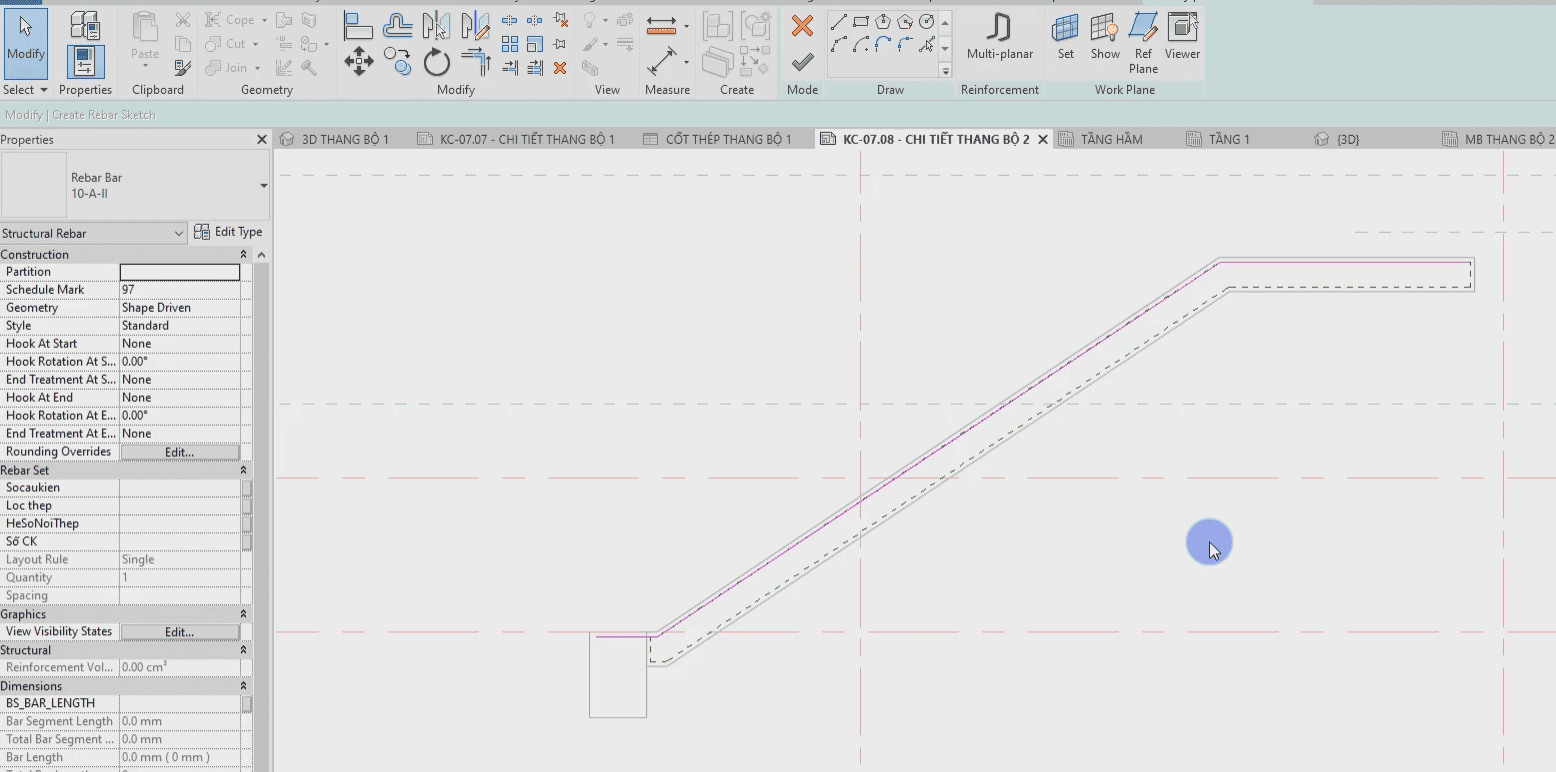

Bước 5: ở mặt cắt thang chúng ta sử dụng công cụ vẽ thép mặc định revit
Bước 6: bố trí thép theo các phương đủ các loại thép trong thang bộ

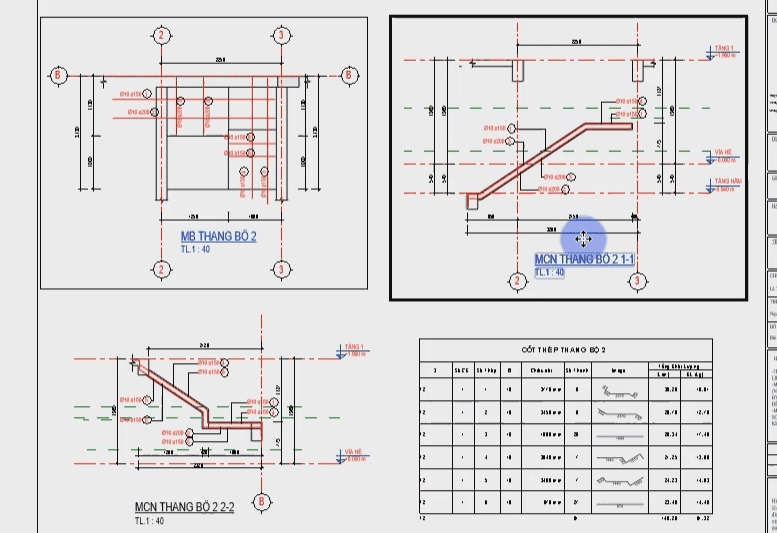

Bước 7: dim tag mặt bằng, mặt cắt thang. Thống kê thép và tạo view 3d
Triển khai chi tiết thép thang bộ 2 nhà phố trong Revit là nội dung bài học 96 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
