Bài 52 – Triển khai mặt bằng kết cấu tầng 2,3

Nội dung chính bài học 52

1. Tạo mặt bằng kết cấu tầng 2,3

2. Tag kích thước kí hiệu dầm

3. Dim triển khai mặt bằng kết cấu tầng 2,3

XEM VIDEO HỌC THỬ (XEM TRƯỚC)

ĐĂNG KÝ KHÓA HỌC NGAY TẠI ĐÂY

Triển khai mặt bằng kết cấu giúp thợ thi công định vị được vị trí dầm sàn và cos cao độ

Các bước triển khai mặt bằng kết cấu tầng 2 3 trong Revit

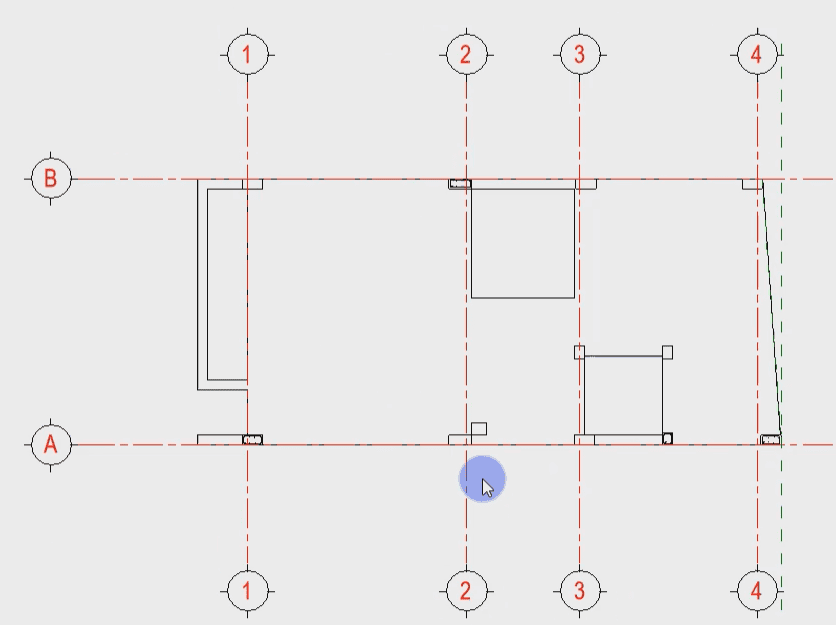

Bước 1: tạo view structural plane tầng 2, ẩn hết các đối tượng thừa

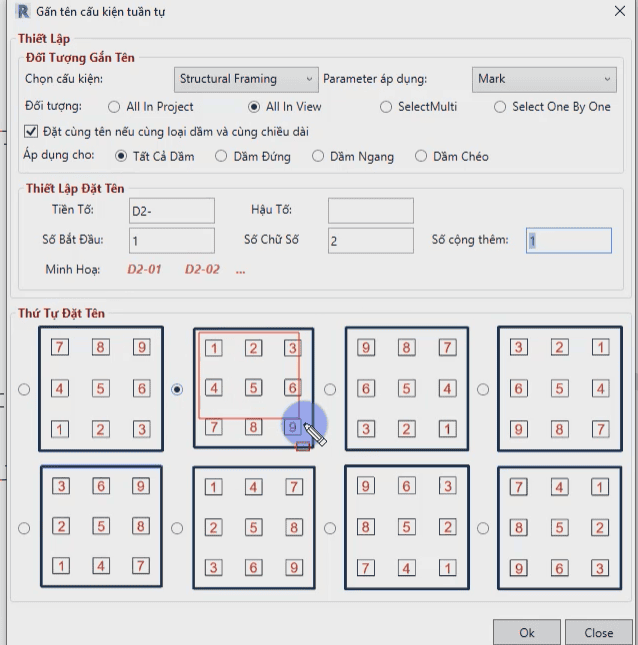

Bước 2: sử dụng tool bim speed để đánh số dầm theo mark

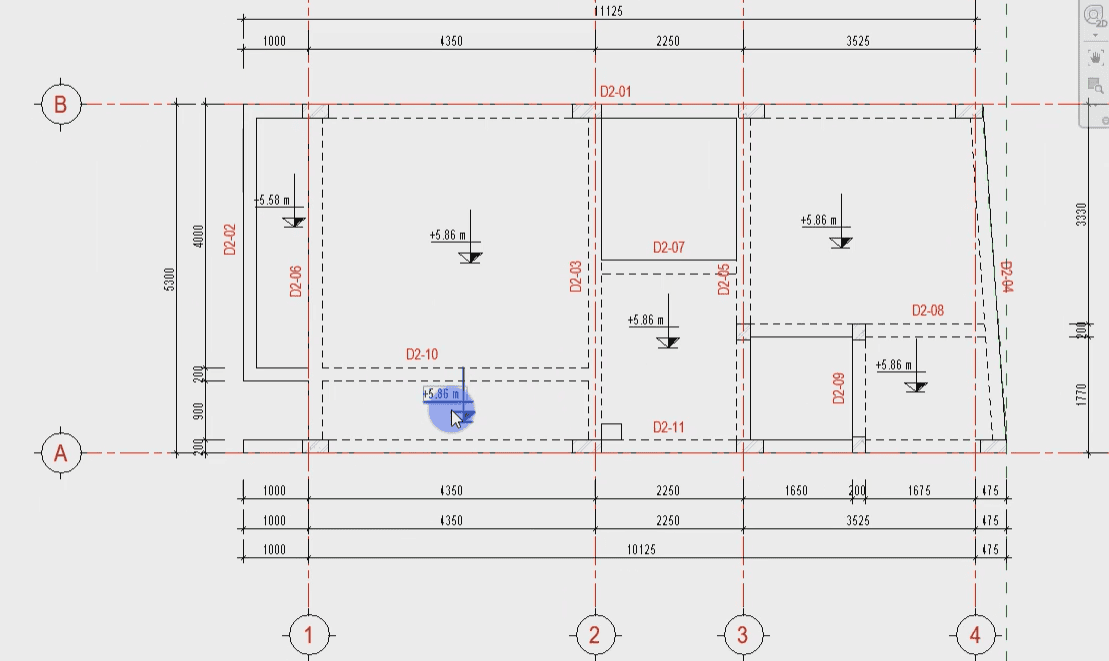

Bước 3: dim kích thước, tag tên, tag cao độ

Triển khai mặt bằng kết cấu tầng 2,3 trong Revit cho công trình nhà phố là nội dung bài học 52 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
