Bài 36 – Triển khai mặt bằng kết cấu tầng 1
Mặt bằng kết cấu giúp thợ ghép cốp pha dầm sàn chuẩn, trong đó có ghi tên dầm và vị trí của chúng. Triển khai mặt bằng kết cấu tầng 1 nhà phố từ bản vẽ vào Revit sẽ giúp tạo ra bản thiết kế dễ hiểu hơn, tạo thuận lợi cho quá trình giám sát của chủ đầu tư và kỹ sư, cho quá trình thi công của đội ngũ thợ.
Triển khai mặt bằng kết cấu tầng 1 nhà phố trong revit
Bước 1: tạo view mặt bằng kết cấu tầng 1

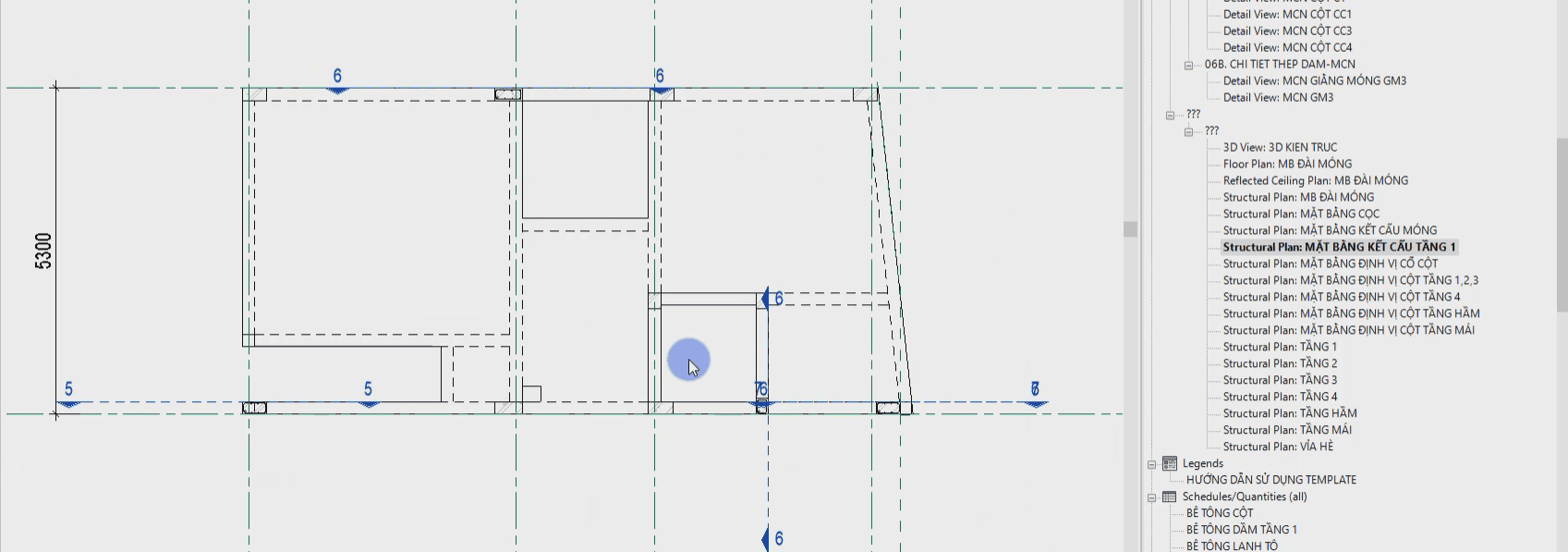

Tạo structural plan level 1

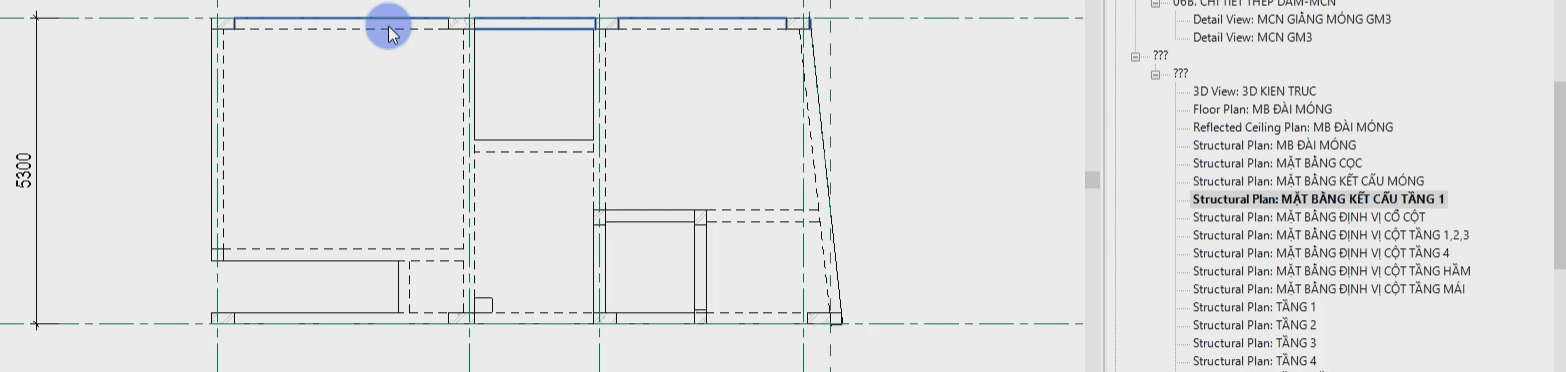

Bước 2: ẩn các mặt cắt và các đối tượng ko phải cột dầm sàn.
Bước 3: tag tên các cấu kiện dầm

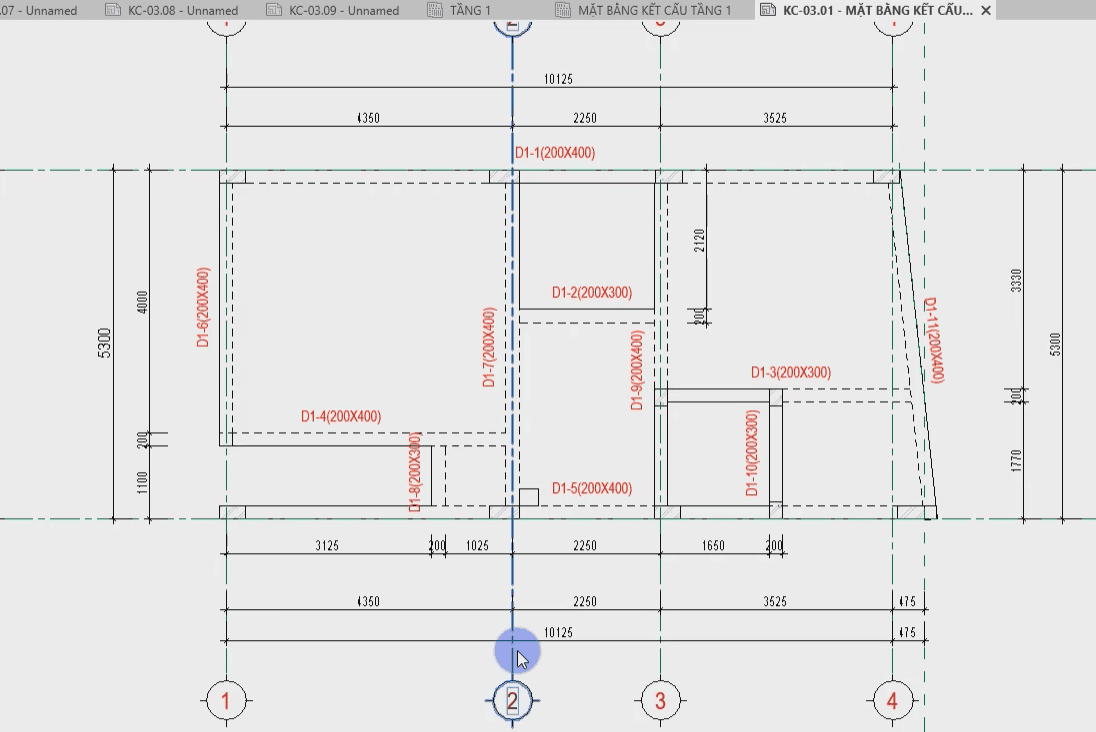

Bước 4: dim xác định kích thước vị trí đặt dầm
Triển khai mặt bằng kết cấu tầng 1 nhà phố trong Revit là nội dung bài học 36 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
Nội dung bài học.
1. Tạo mặt bằng kết cấu tầng 1
2. Tag kích thước kí hiệu dầm sàn
3. Dim triển khai mặt bằng kết cấu tầng 1
