Bài 28. Đắp vẽ trang trí ngoại thất công trình (phần 3)
Ở bài học dựng cột trang trí trong Revit bạn sẽ nắm được các bước dựng và đắp vẽ cột trang trí, cột sảnh hiên, cột ban công của công trình.
Các bước dựng cột trang trí trong Revit cho công trình

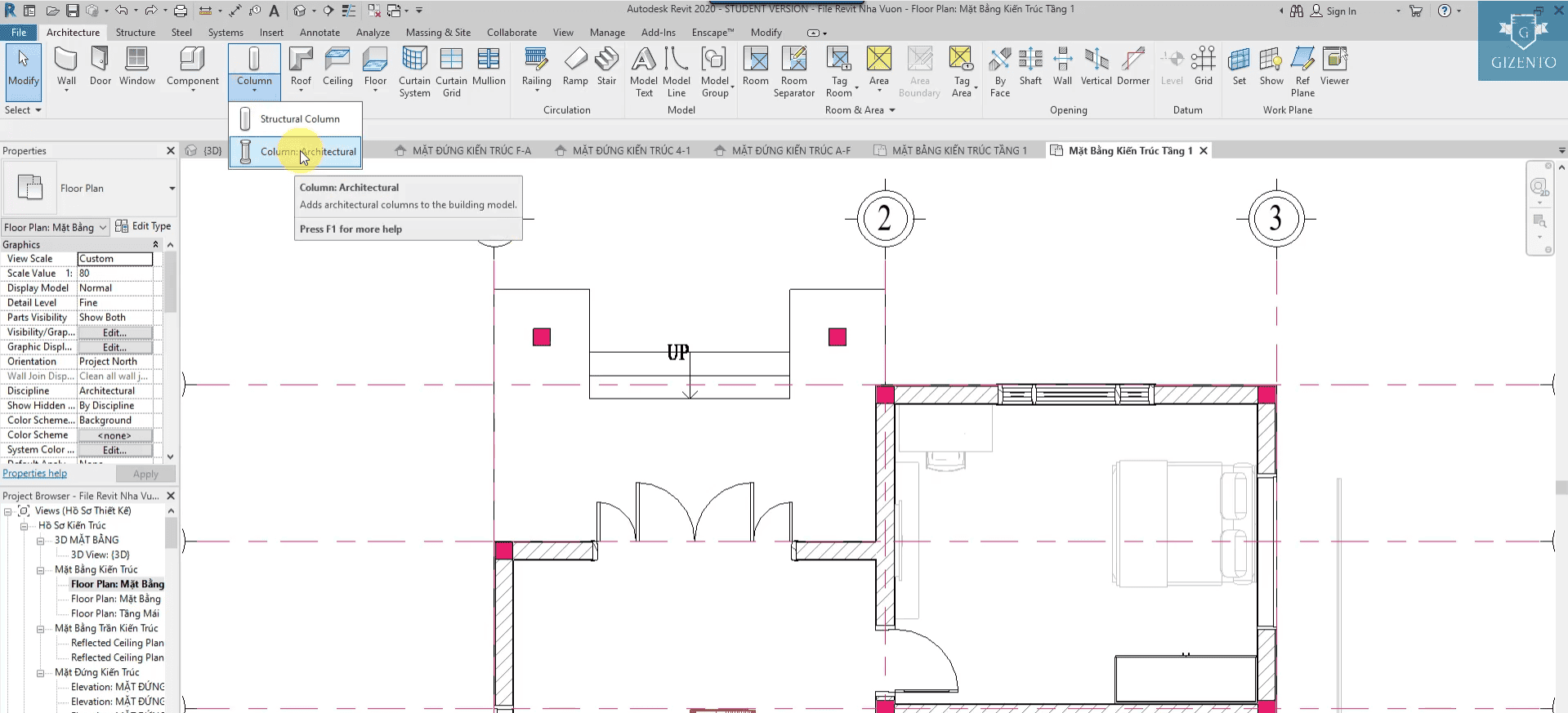

Bước 1: Architecture> Column>Column Arechitecture

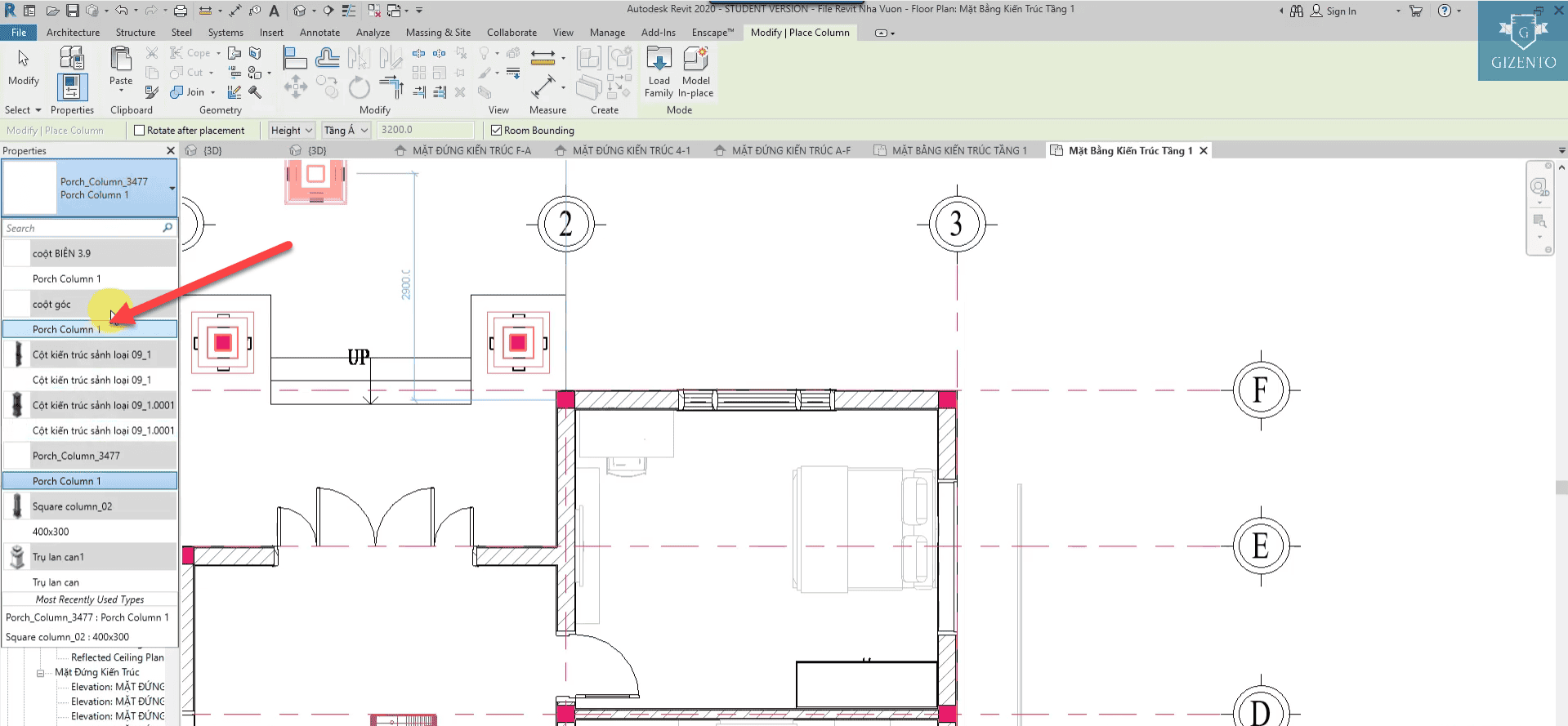

Bước 2: Chọn cột thích hợp trên thanh properties đặt vào vị trí

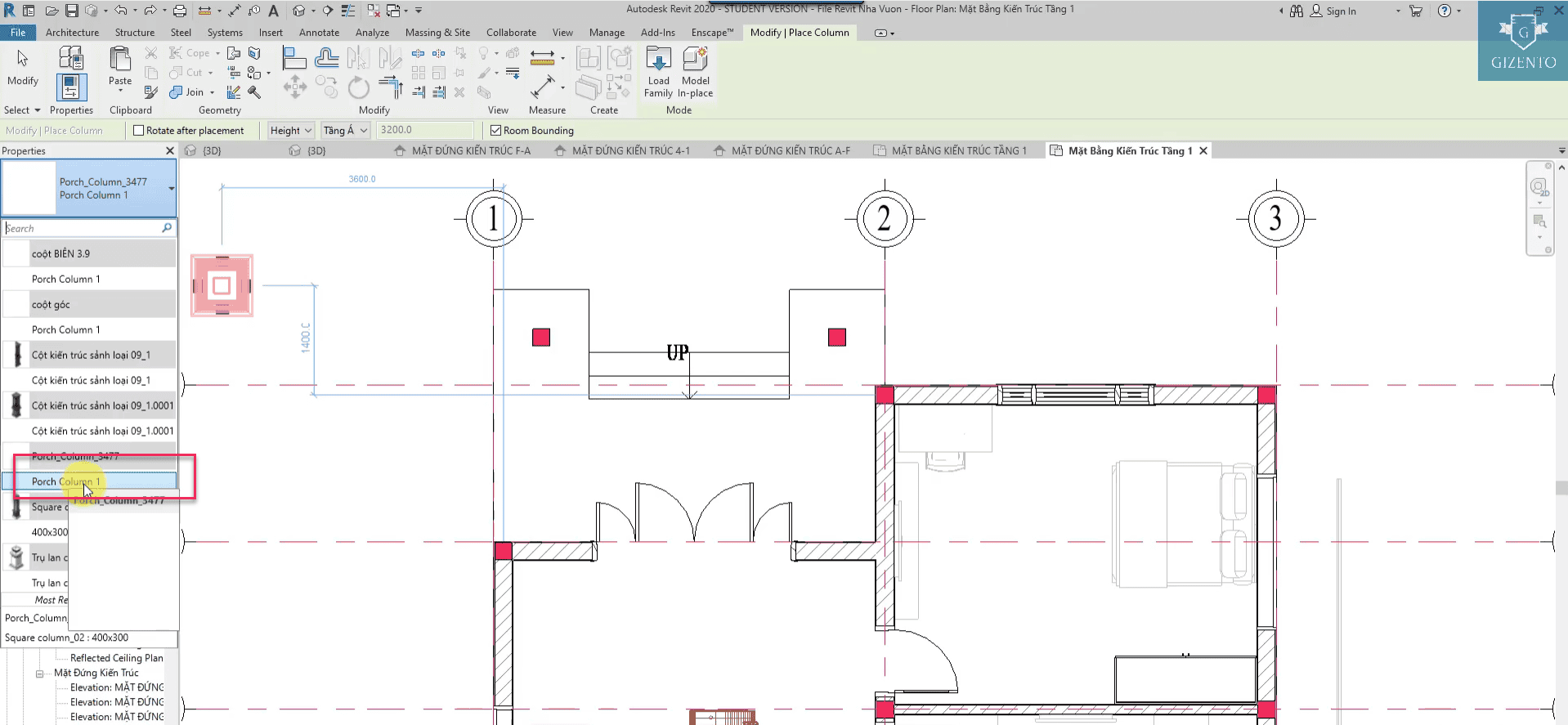

![Lựa chọn loại cột để dựng cột trang trí trong Revit cho công trình](http://gizento.vn/wp-content/uploads/2021/03/word-image-66.png)
Tùy chỉnh các thông số của cột

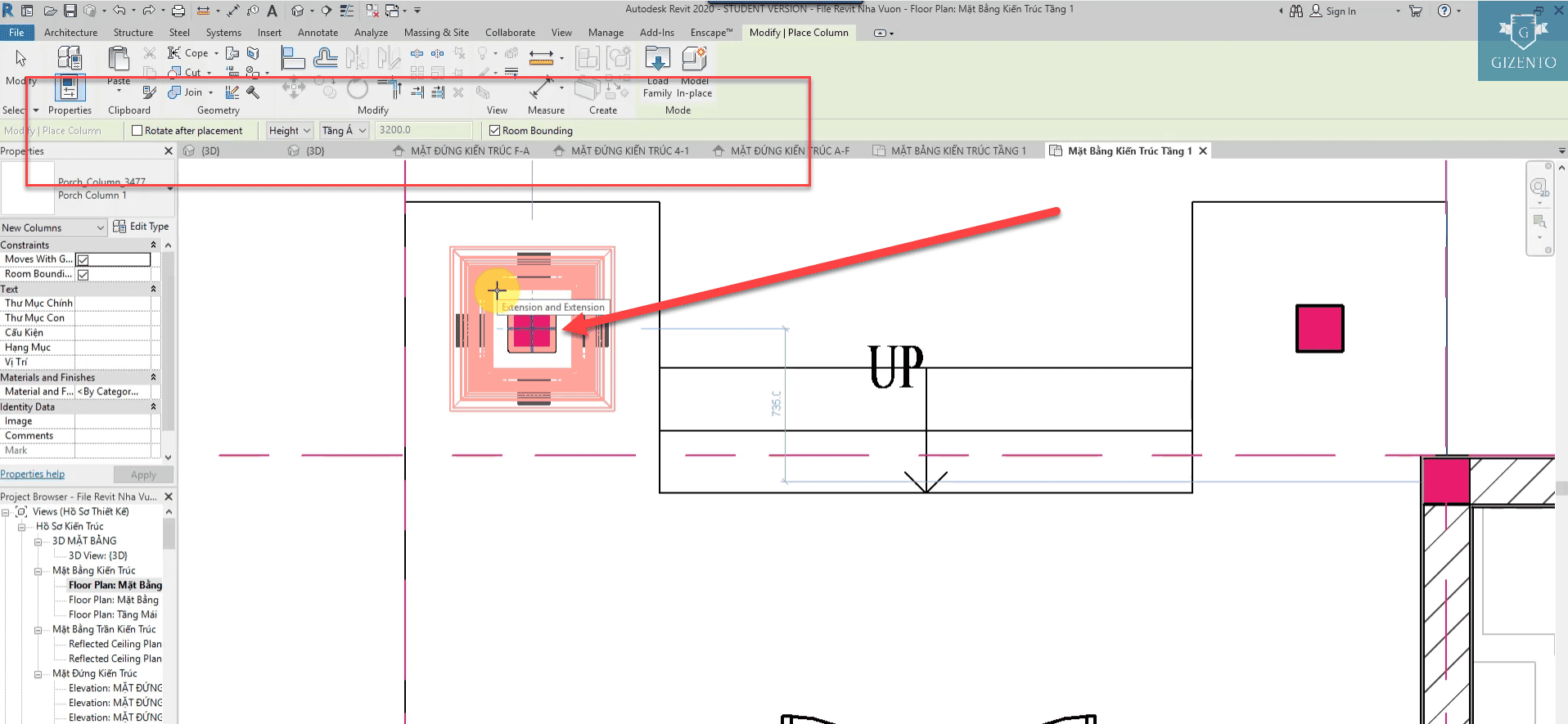

Bước 3: Đặt cột góc cho công trình Vào Architecture>Column>Colum Architecture
Chọn loại cột ốp góc phù hợp với vị trí ốp góc trên thanh properties > cột góc

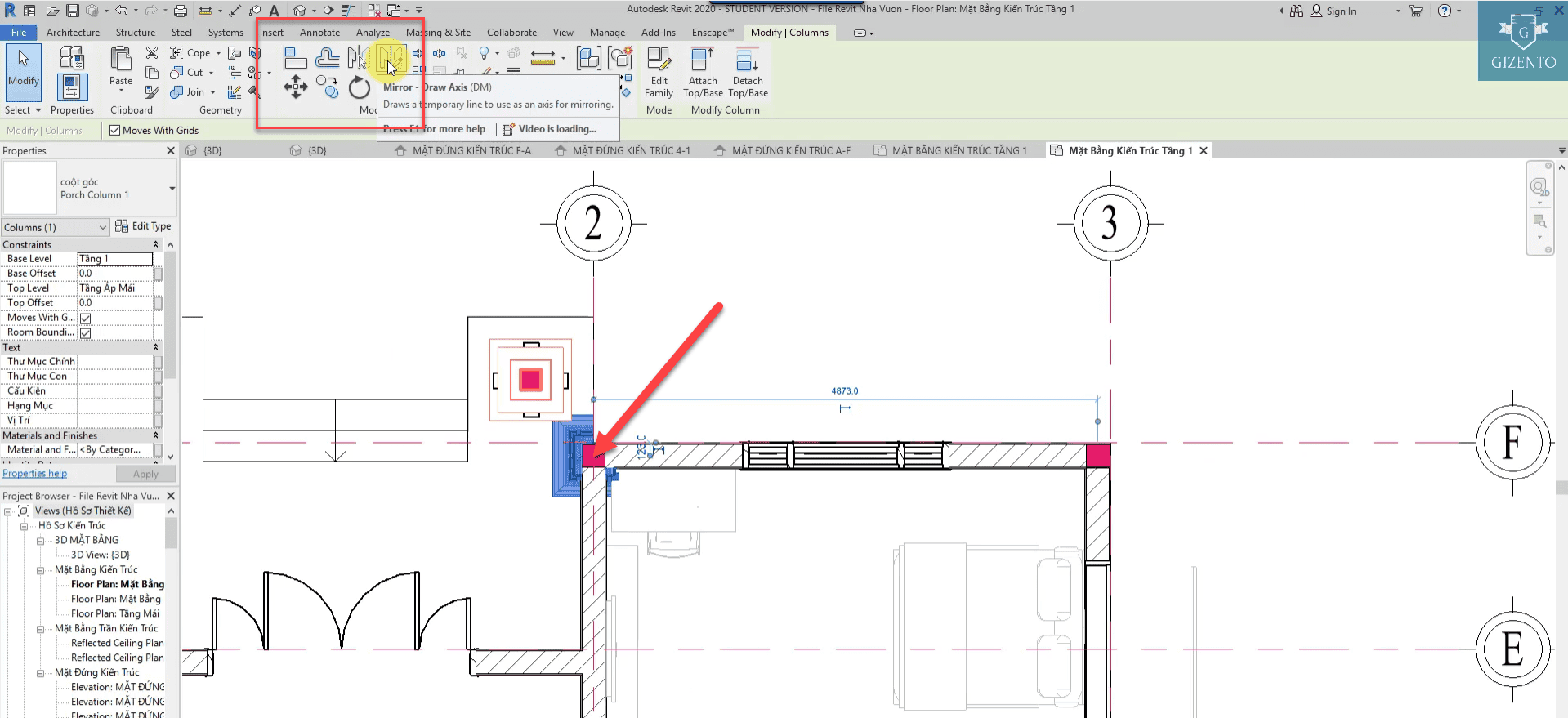

Bước 4: Đặt cột vào ví trí chính giữa cột sau đó đối xứng sang vị trí bằng lệnh Miror Draw

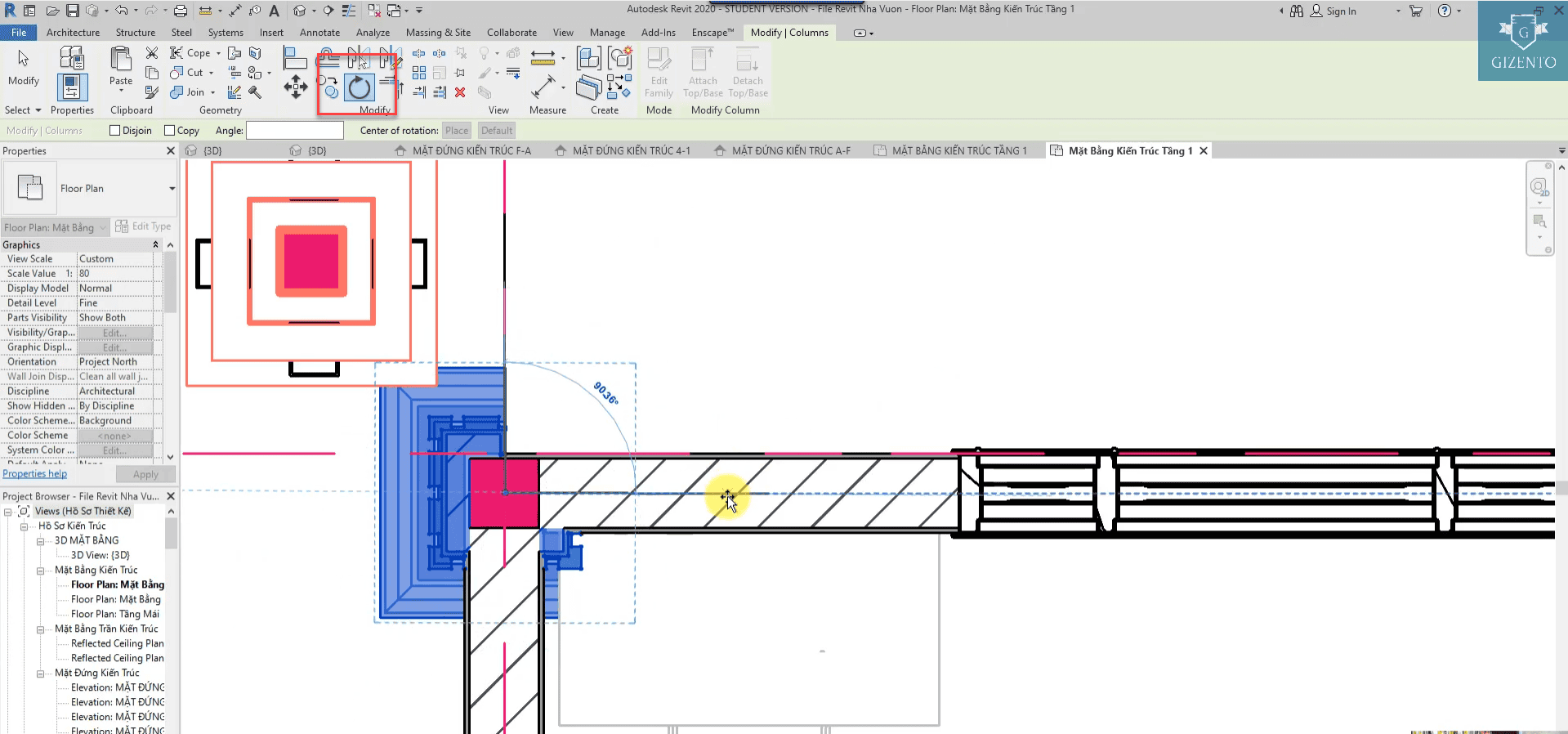

Sử dựng công cụ quay trong mục Modify để xoay cột vào đúng vị trí cần đặt

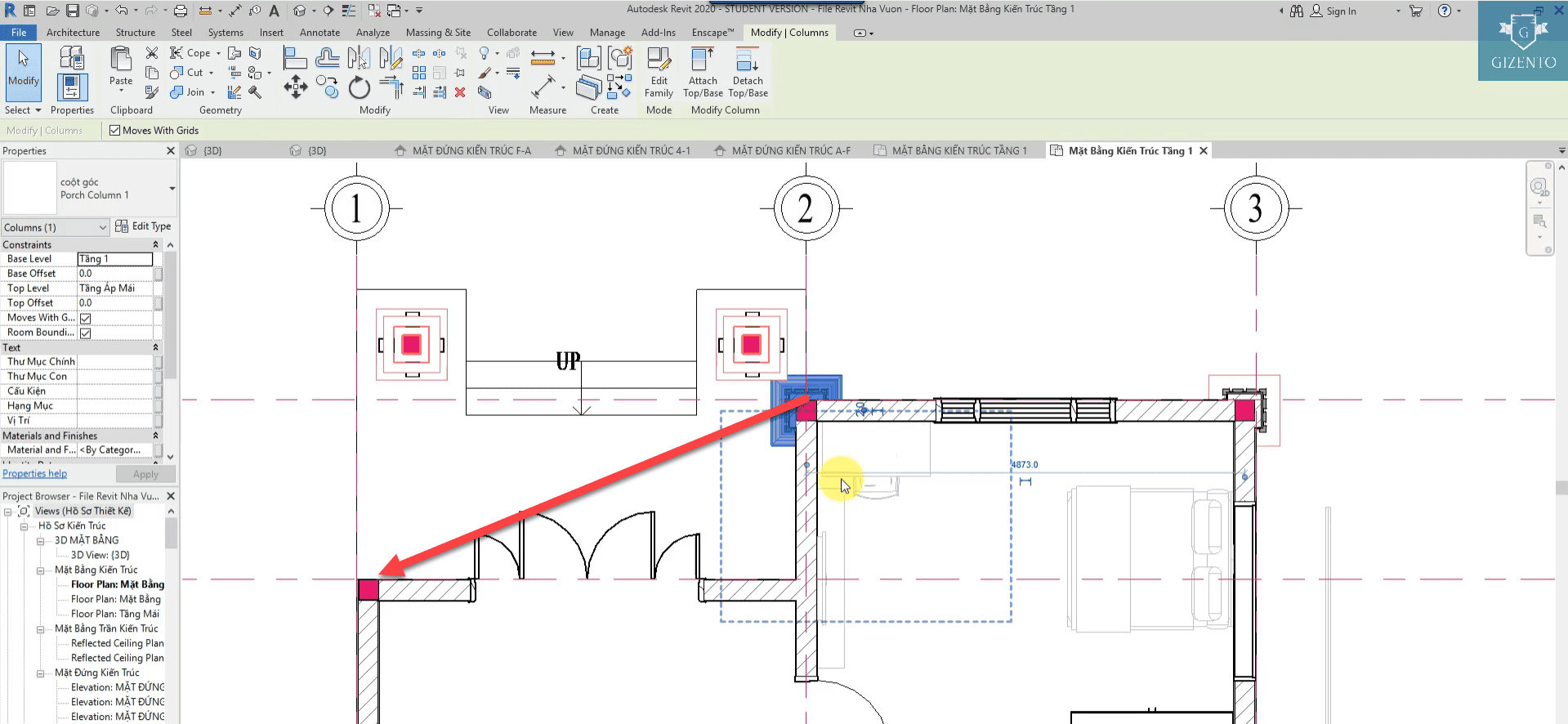

Bước 4: Dùng lệnh copy để di chuyển đối với các ví trí cần đặt

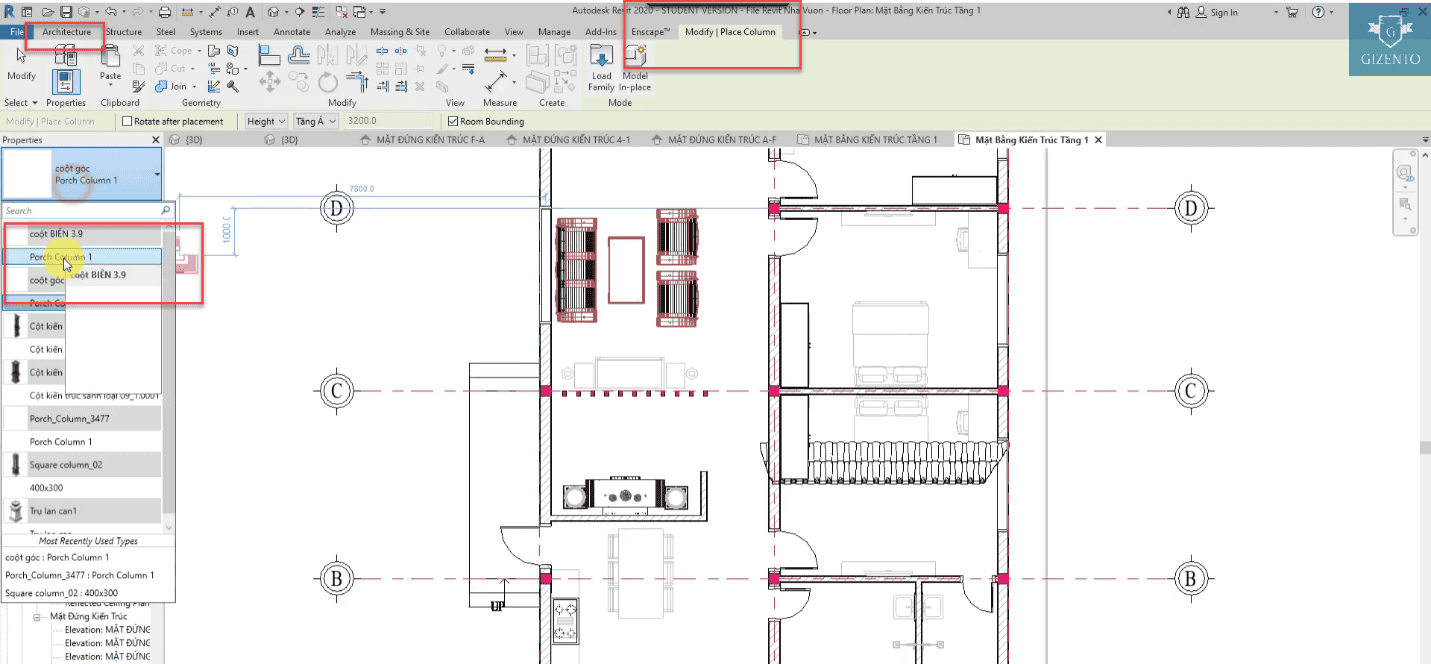

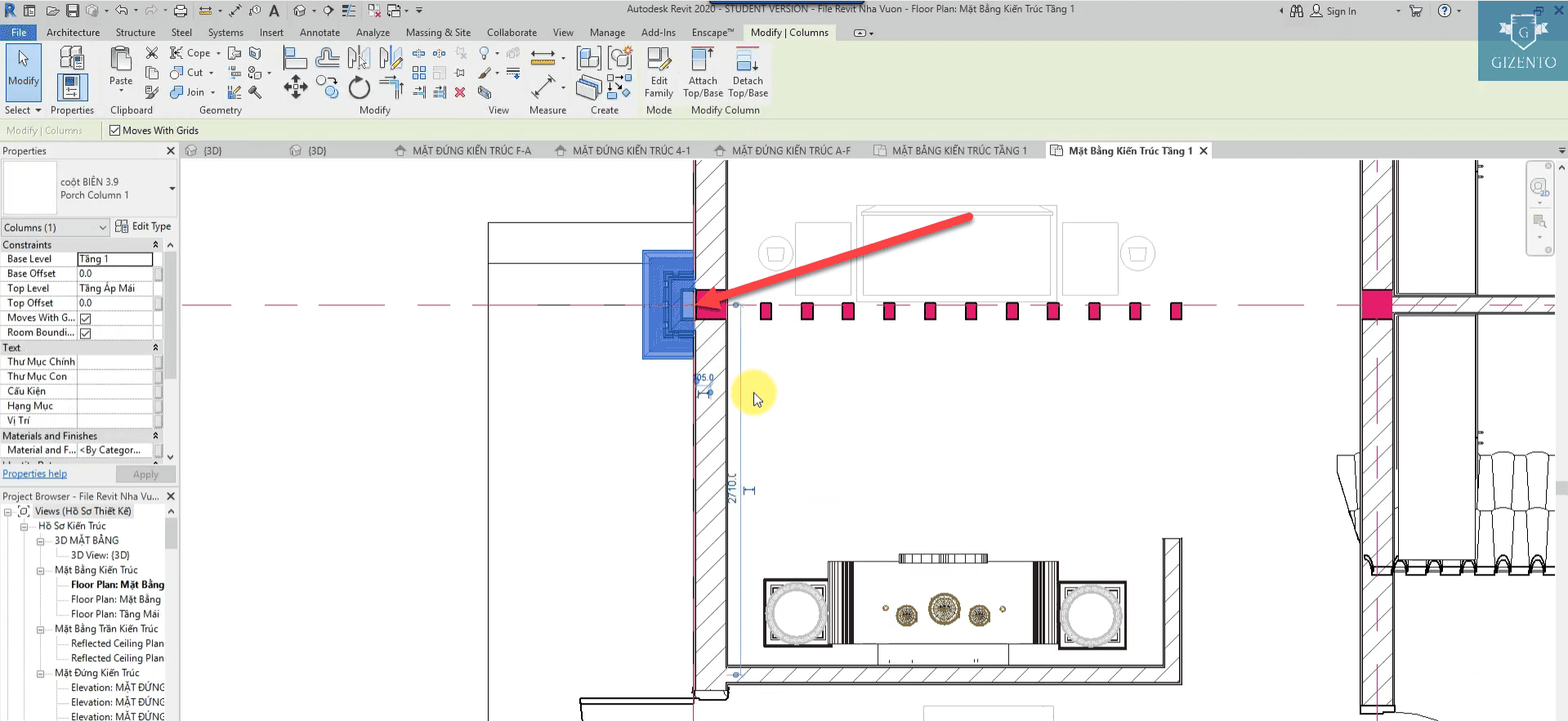

Bước 5: Để đặt các cột biên ta làm tương tự chọn cột biên trong mục properties đặt vào vị trí cần đặt
Yêu cầu cần đạt sau bài học dựng cột trang trí trong revit cho công trình nhà vườn
Nắm được hình thức trang trí ngoại thất tổng thể công trình.
Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
Các bước tạo dựng các chi tiết trang trí hệ mai, và các hệ gờ đắp vẽ trang trí phân tầng của toàn bộ phía ngoài công trình.

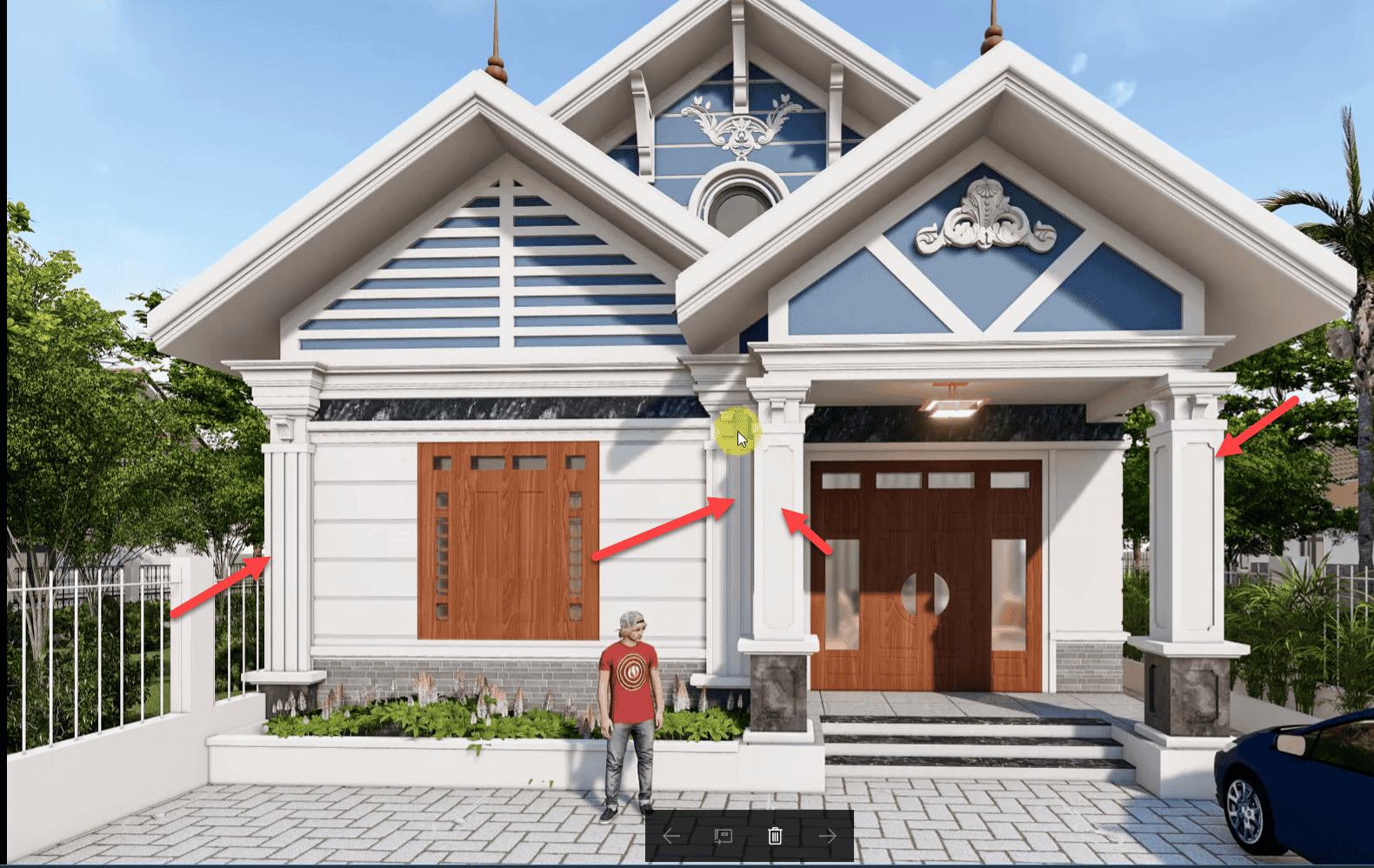

Các bước dựng và đắp vẽ cột trang trí, cột sảnh hiên, cột ban công của công trình.
