Bài 1. Tiếp nhận công trình và lên phương án điện nước.

Nội dung chính trong bài học.
• Tiếp nhận thông tin đầu vào, file thiết kế kiến trúc và các tài liệu liên quan đến công trình.
• Nghiên cứu mặt bằng công năng, xác định các vị trí cần lưu ý khi thiết kế đường điện, đường nước cho công trình.
• Xem xét các vị trí đặt bể nước, bể phốt của công trình để đi đường ống sao cho hợp lý.

VIDEO HỌC THỬ (XEM TRƯỚC)

Các bạn sẽ được tìm hiểu về cấu tạo công trình, đọc chi tiết nhà vệ sinh, hộp kỹ thuật.
vị trí các thiết bị như máy giặt, rãnh thoát nước, cấu tạo mái. Từ đó để tiếp nhận và ghi chú thông tin giúp ích cho quá trình.

Tiếp nhận công trình:

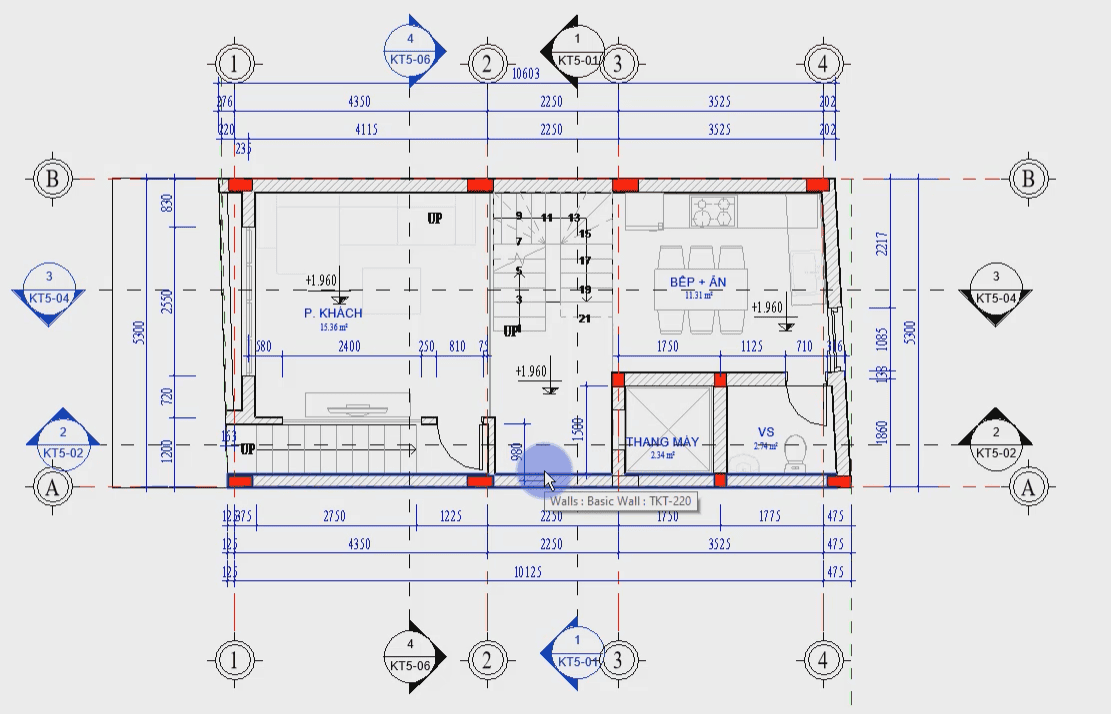

Bước 1: mở xem file công trình:

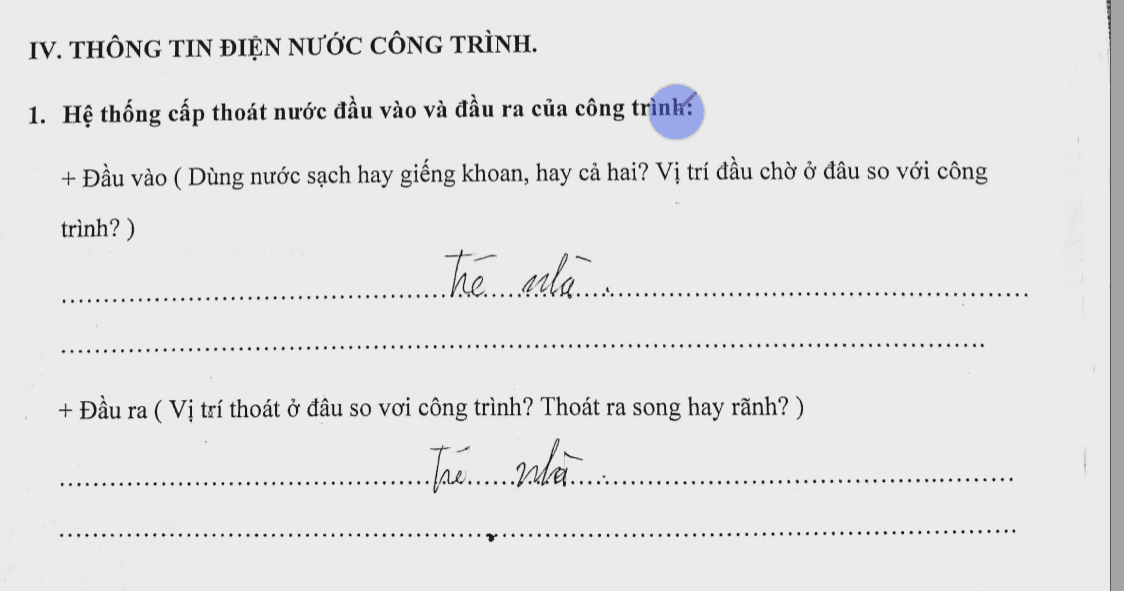

Bước 2: xem thông tin khảo sát,

đầu vào đầu ra nước công trình. Nhu cầu lắp đặt thiết bị của chủ nhà

Bước 3: trao đổi với kiến trúc kết cấu về đặt hộp kỹ thuật

kích thước hộp, vị trí đặt

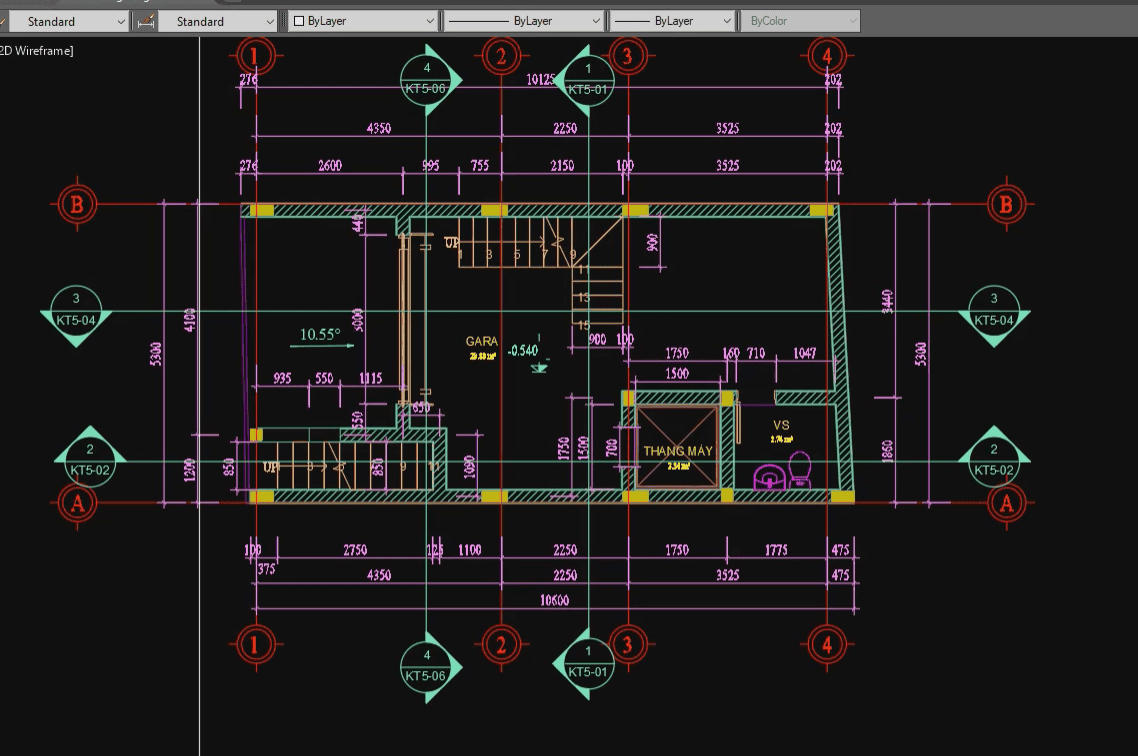

Bước 4: xuất mặt bằng từ file revit qua file cad

Thiết lập layer các đường điện nươc. Nét mặt bằng cho nét mờ để khi in ra nổi rõ phần đường dây.

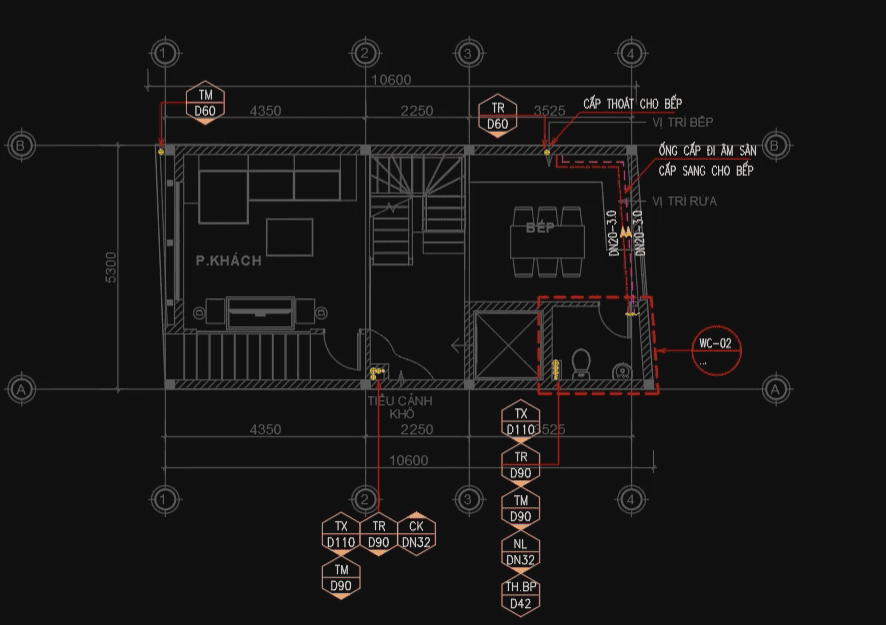

Bước 5: lên phương án mặt bằng cấp thoái nước, ống cấp thoát nước sơ bộ
