Cách thay đổi thông số, tham số tiết diện dầm
-

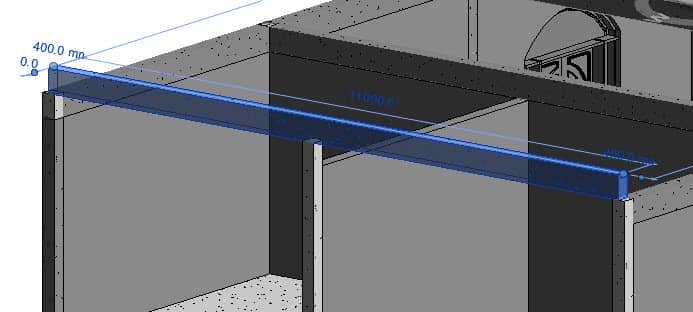

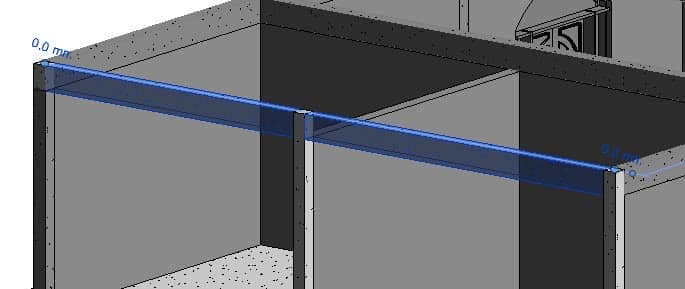

- Tạo độ dốc, cao độ cho dầm.
- Để tạo độ dốc cho dầm tại mô hình bạn kích chọn dầm cần điều chỉnh độ dốc tiếp đến trong bảng Properties bạn chỉnh hai thông số
- Start Leve Offset : Cao độ điểm đầu.
- End Leve Offset : Cao độ điểm cuối.
- Để tạo độ dốc cho dầm tại mô hình bạn kích chọn dầm cần điều chỉnh độ dốc tiếp đến trong bảng Properties bạn chỉnh hai thông số
- Tạo độ dốc, cao độ cho dầm.
-

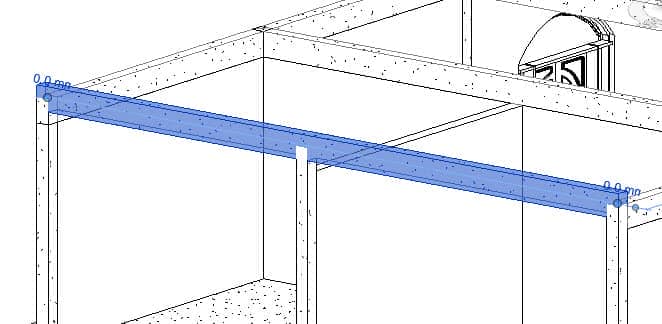

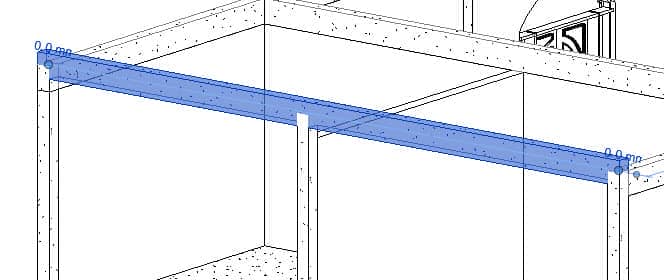

- Thay đổi góc nghiêng của tiết diện dầm.
- Để tạo của dầm bạn kích vào dầm cần điều chỉnh, tiếp đến bạn chuyển đến thanh Properties như các mục
- Thay đổi góc nghiêng của tiết diện dầm.
-
-
-

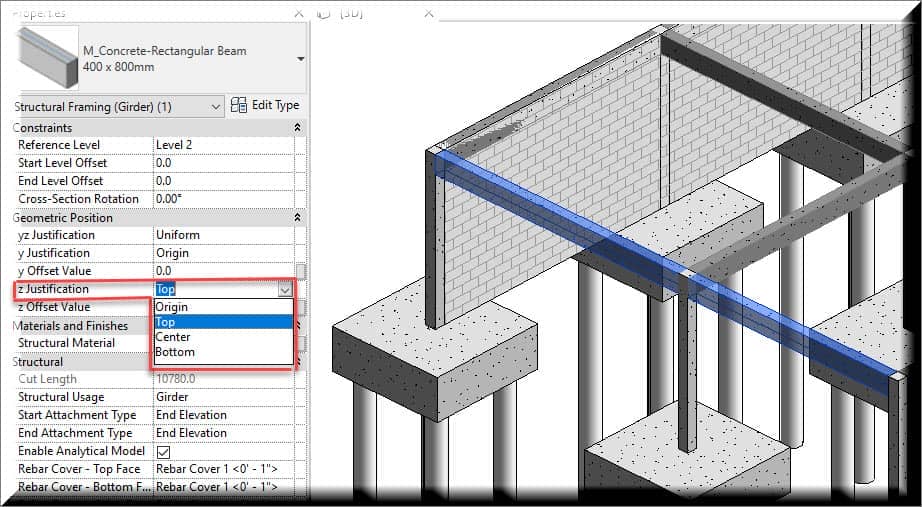

- Z Justification : Căn chỉnh mặt chuẩn của dầm theo trục đứng Z so với trục đặt dầm.
- Top : căn theo mặt trên.
- Z Justification : Căn chỉnh mặt chuẩn của dầm theo trục đứng Z so với trục đặt dầm.
-
-
-
-
-
-
- Bottom: căn theo mặt đáy.
-
-
-
-
-
-
-
- Center : Căn theo tim.
-
-
-
-
-
-
-
- Origin : Căn tùy ý.
-
-
-
-
-

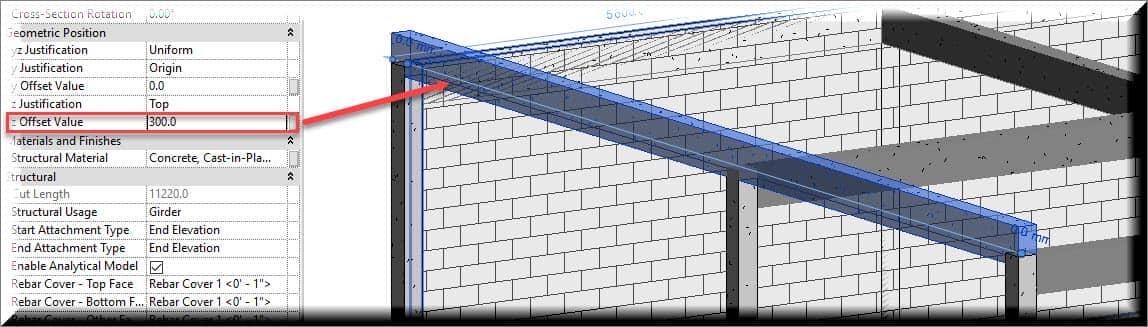

- Z Offset Value : khoảng chênh cao đều so với mặt chuẩn.
-
-
-

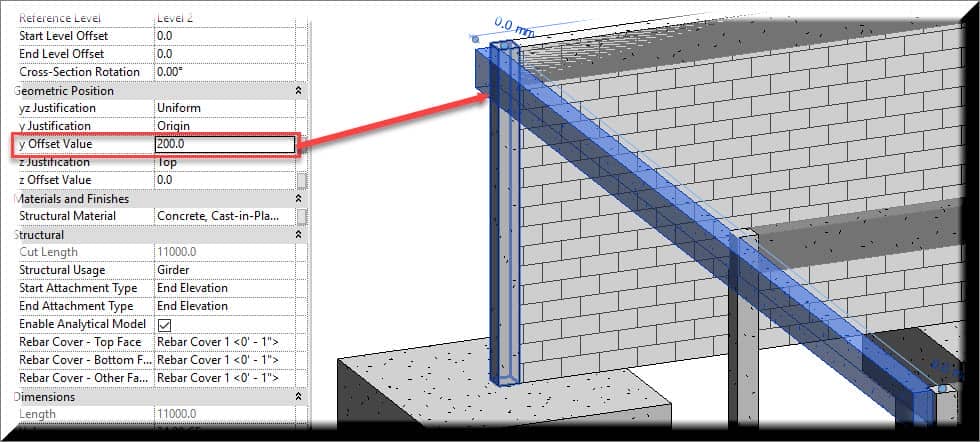

- Y Offset Value : Khoảng lệch trái hoặc phải so với trục ban đầu.
-
-
-

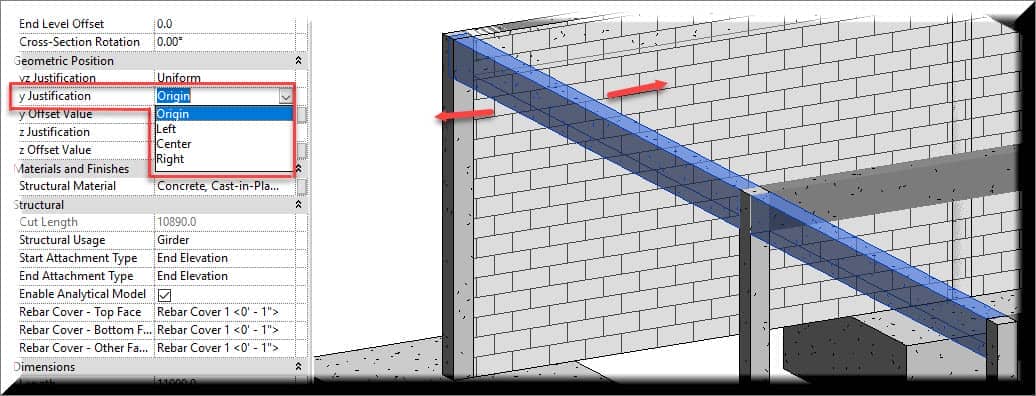

- Y Justification : Căn chỉnh lệch trái, lệch phải của dầm ngang theo trục Y so với trục đặt dầm, ứng với mỗi trường hợp.
-
-
-

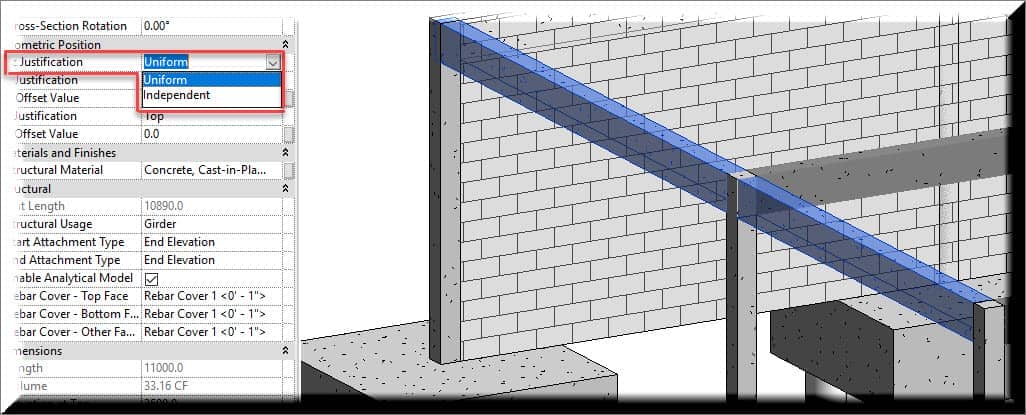

- YZ Justification : Chức năng căn chỉnh tùy chọn, hoặc đồng bộ.
- Uniform : tùy chọn đồng bộ
- Independent : căn chỉnh độc lập.
- YZ Justification : Chức năng căn chỉnh tùy chọn, hoặc đồng bộ.
-
-
- Thay đổi kích thước tiết diện dầm.

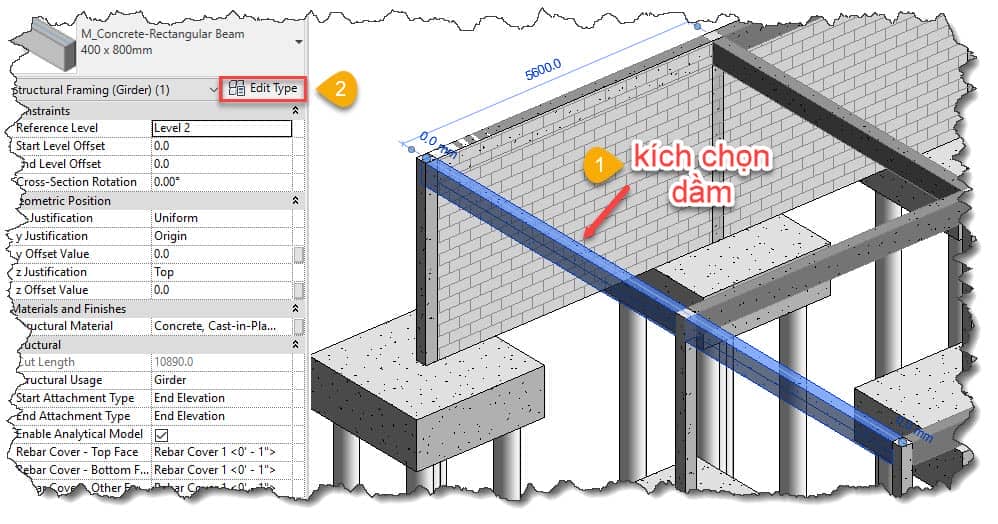

- Tại mô hình bạn kích chọn vào dầm cần điều chỉnh => Edit Type .
- Thay đổi kích thước tiết diện dầm.
-
-

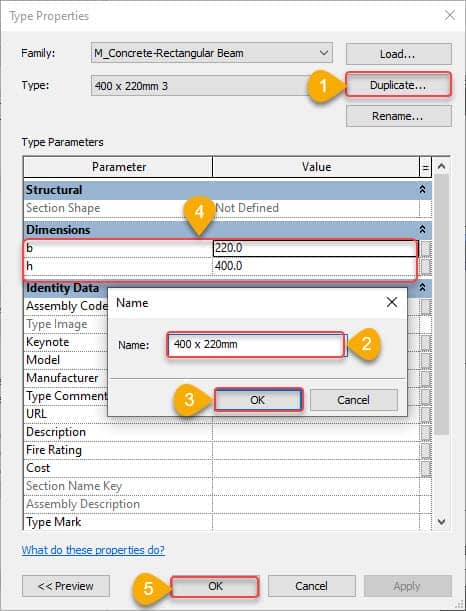

- Tiếp đến xuất hiện của sổ Type Properties , bạn kích vào Duplicate chỉnh các thông số kích thước theo các bước như hình dưới rồi nhấn chọn Ok
-
