Cách tạo thư viện Family dầm
- Giống như các bước tạo Family cột các bước tạo dầm cũng tương tự các bạn cùng làm theo các bước sau.

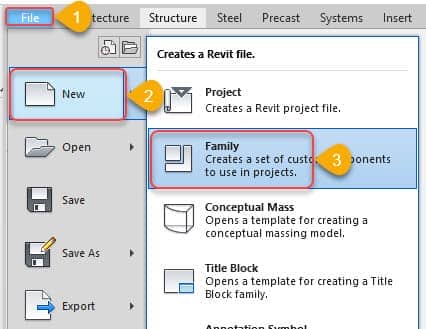

- Tại giao diện màn hình bạn vào File => New => Family như hình dưới.
-

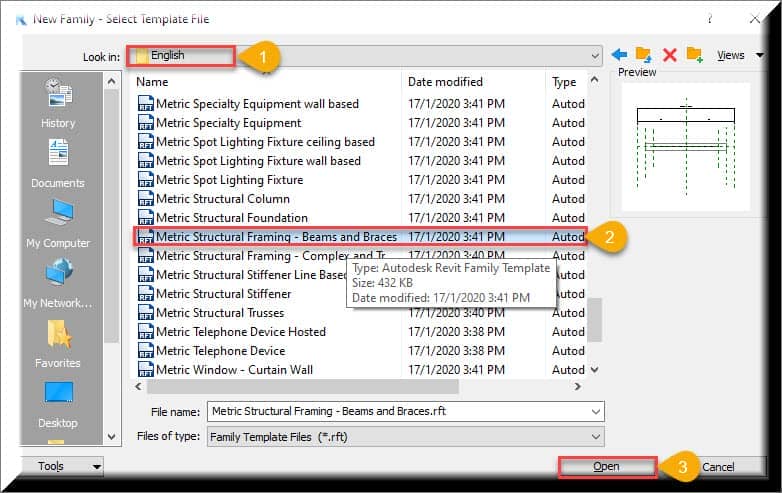

- Tiếp đến của sổ xuất hiện bạn tìm đến mục English => Metric Structural Framing – Beams and Braces => Open như hình dưới.
-

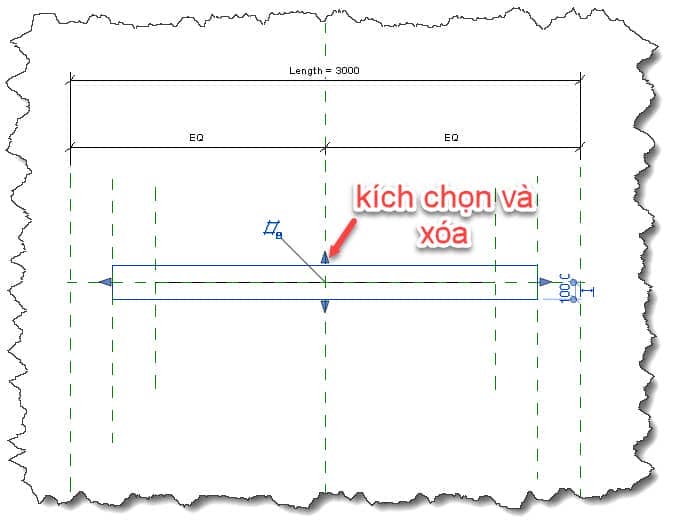

- Khi vào môi trường làm việc mặc định trong file có một thanh dầm bạn kích vào thanh dầm đó và nhấn Delete để tạo dầm mới.
-

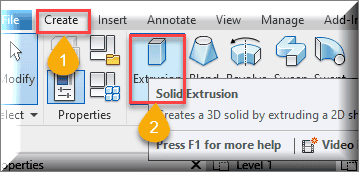

- Bước tiếp theo bạn quay về mặt đứng Left kích chọn Create => Extrusion để vào lệnh vẽ như hình dưới.
-

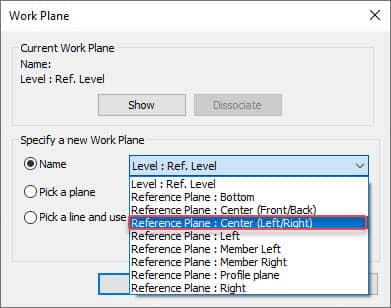

- Tiếp đến bạn kích chọn Reference Plane : Center (Left /Right) => Chọn Ok
-

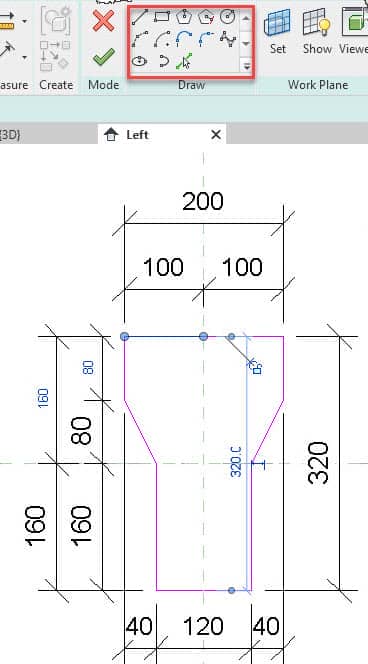

- Tiếp đến vào môi trường vẽ bạn kích sử dụng các công cụ trong bảng Draw dể vẽ như hình dưới.
-

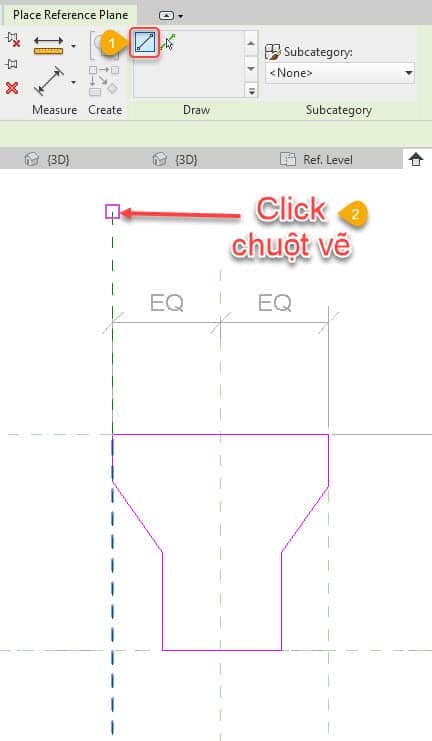

- Tiếp đến các bạn tiến hành khóa các cạnh của của biên dạng mắt cắt dầm vào các mặt phẳng tham chiếu, bạn kích vào Create => Reference Plane => sử dụng công cụ Line để vẽ các đường tham chiếu như hình dưới.
-

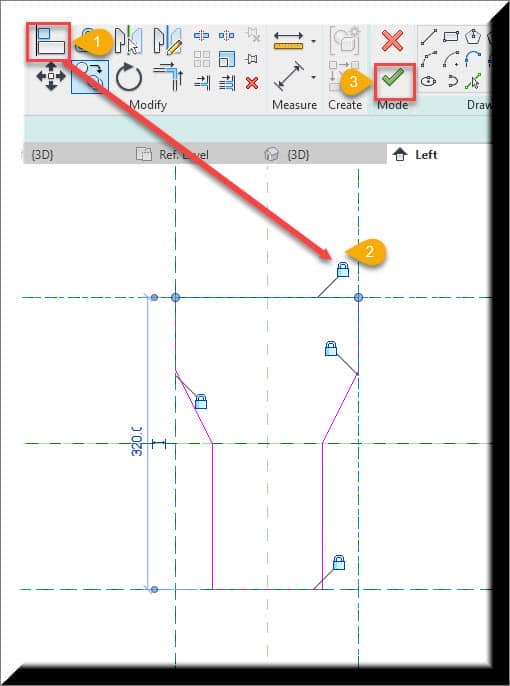

- Bước tiếp theo bạn sử dụng công cụ Align lệnh tắt (AL) để khóa các cạnh của của biên dạng mắt cắt dầm vào các mặt phẳng tham chiếu => kích chọn Finish như hình dưới.
-

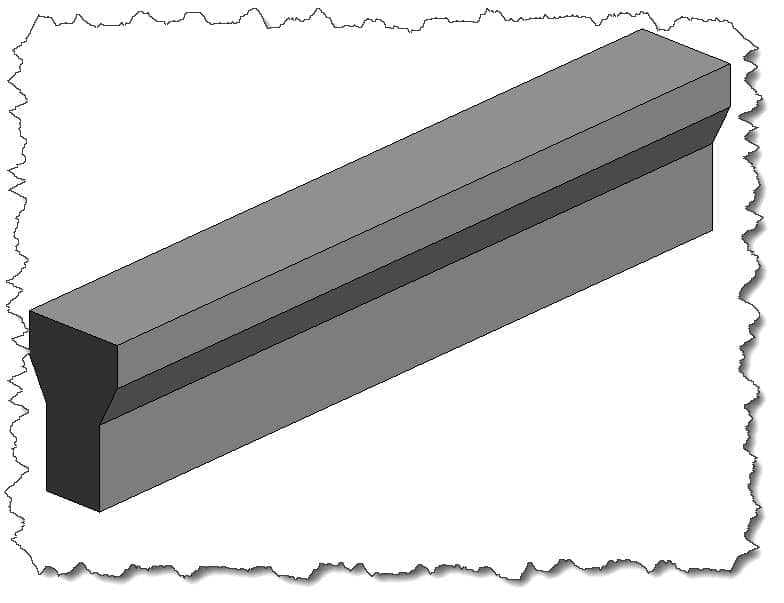

- Kết quả khi chúng ta quay ra 3D được như hình dưới.
-
- Bước tiếp theo bạn tiến hành lưu Family lại vào thư mục.
