Các chế độ hiển thị mô hình khung nhìn.

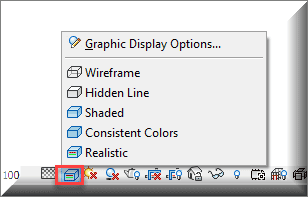

-Khi bạn làm việc với mô hình 2D hoặc 3D, việc lựa chọn chế độ hiển thị sẽ giúp bạn quan sát được thuận tiện và trực quan hơn trong quá trình làm việc. Bạn kích vào biểu tượng Visual Style Hidden Line, thì các chế độ tùy chọn hiển thị mô hình sẽ hiện ra như hình dưới.
Bảng Visual Style Hidden Line

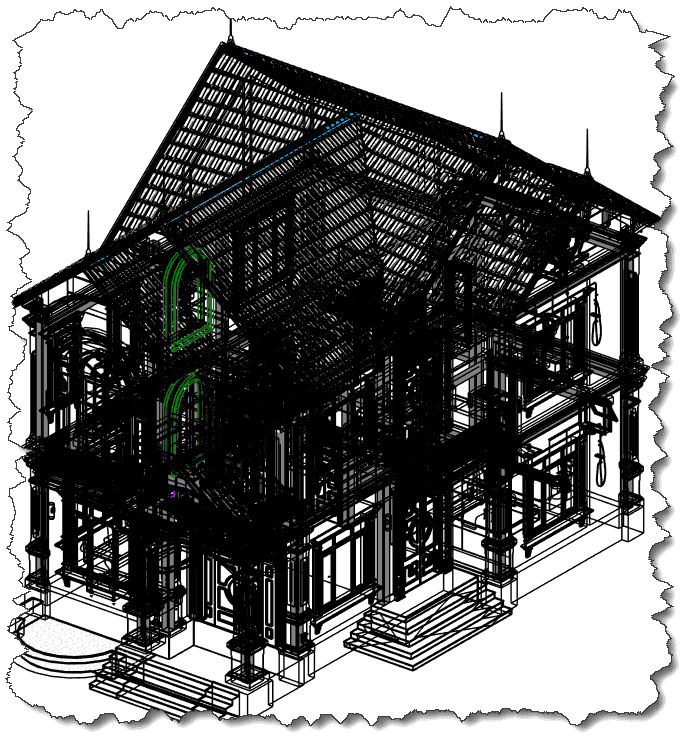

- Chế độ hiển thị Wireframe.
Chế độ hiển thị dạng đường thẳng 3D như hình dưới.

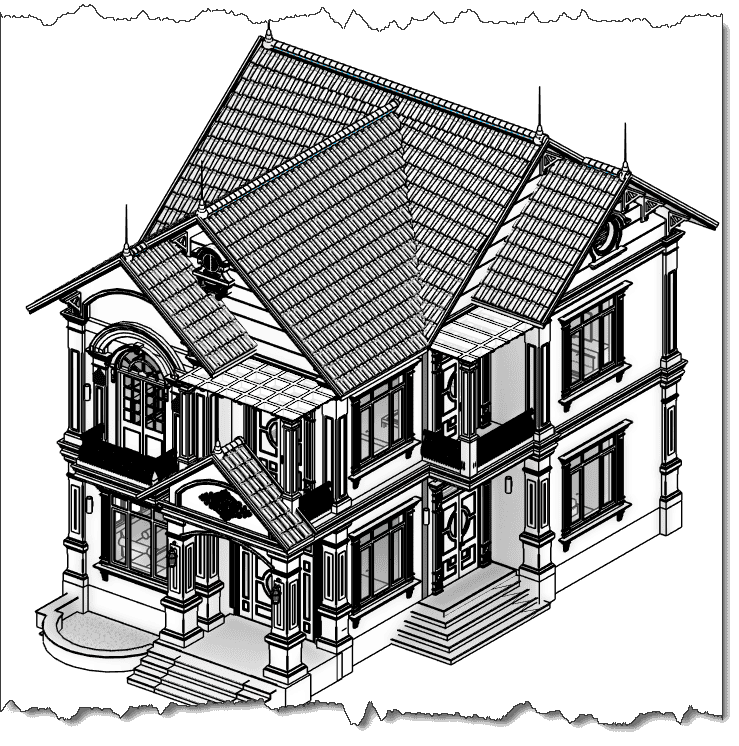

- Chế độ hiển thị Hidden line.
Chế độ hiển thị đen trắng của đối tượng, như hình dưới.

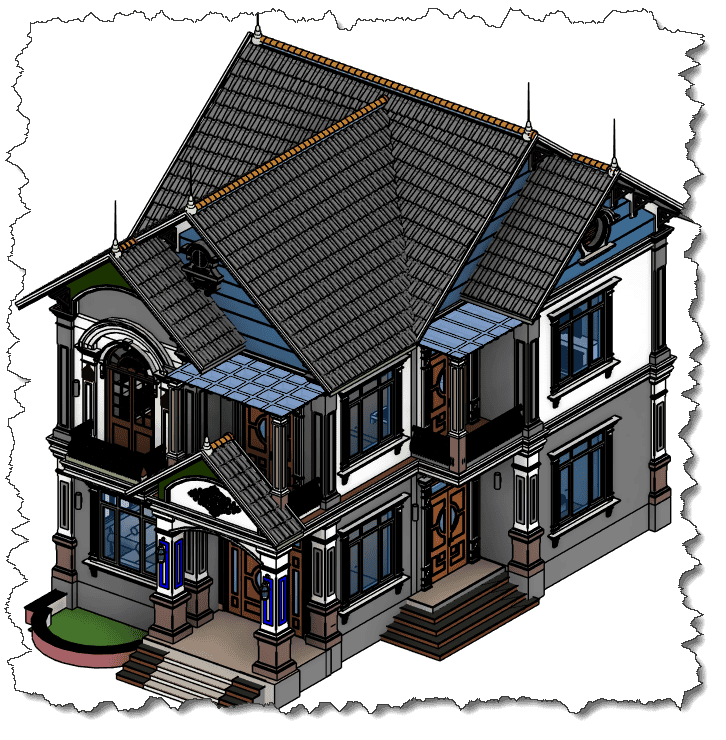

- Chế độ hiển thị Shaded.
– Hiển thị dạng tô bề mặt của đối tượng.
- Chế độ hiển thị Consistent Colors.
– Hiển thị màu phù hợp cho đối tượng.

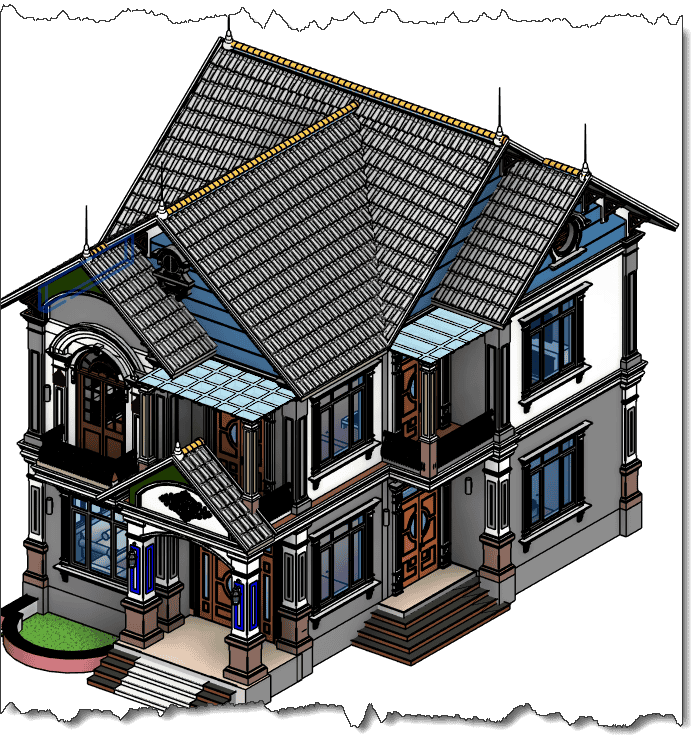

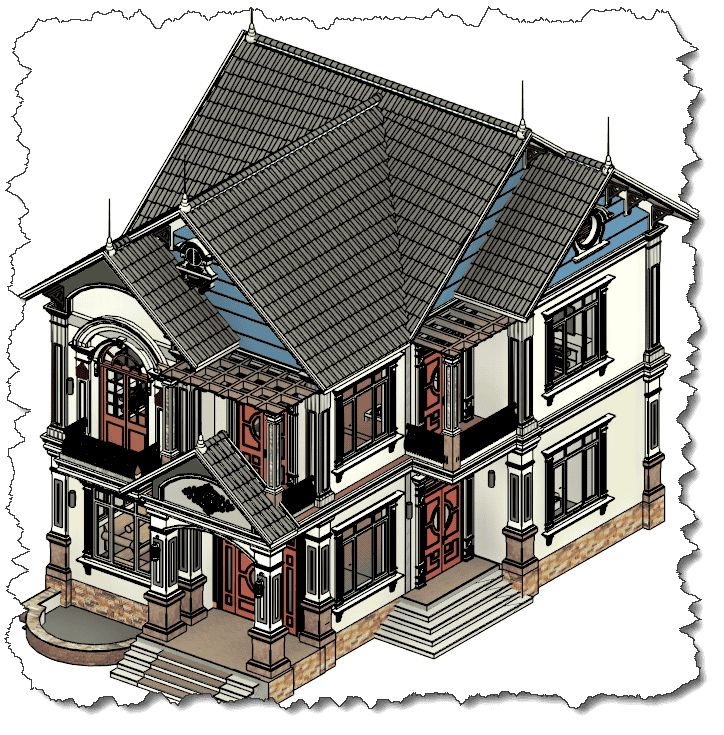

5 .Chế độ hiển thị Realistic.
Hiển thị công trình thật, sau khi đã gán vật liệu hoàn thiện cho đối tượng.
4. Cách thể hiện độ đậm nhạt của nét vẽ tại khung nhìn 2D.
– Khi triển khai bản vẽ kiến trúc, việc thiết lập nét vẽ đậm nhạt rất quan trọng do đó bạn sẽ phải thiết lập các thông số cho từng nét vẽ, Mặc Định thì trong phần mềm đã có thiết lập sẵn nét vẽ đậm nhạt các bạn có thể tùy chỉnh theo các bước như hình dưới.

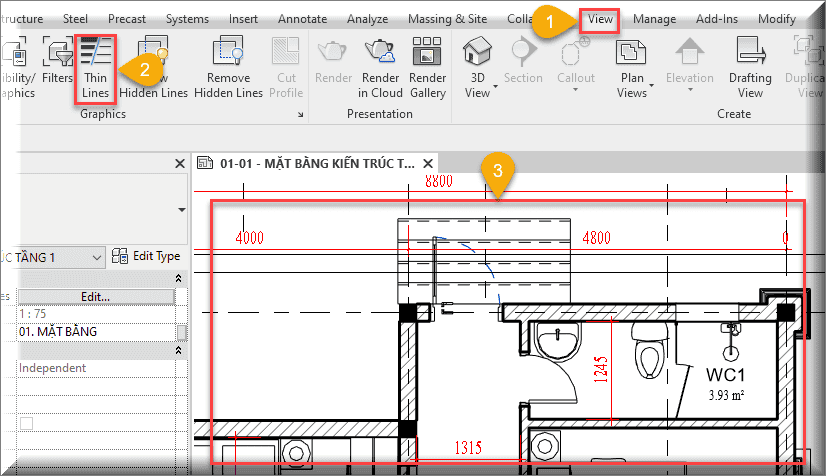

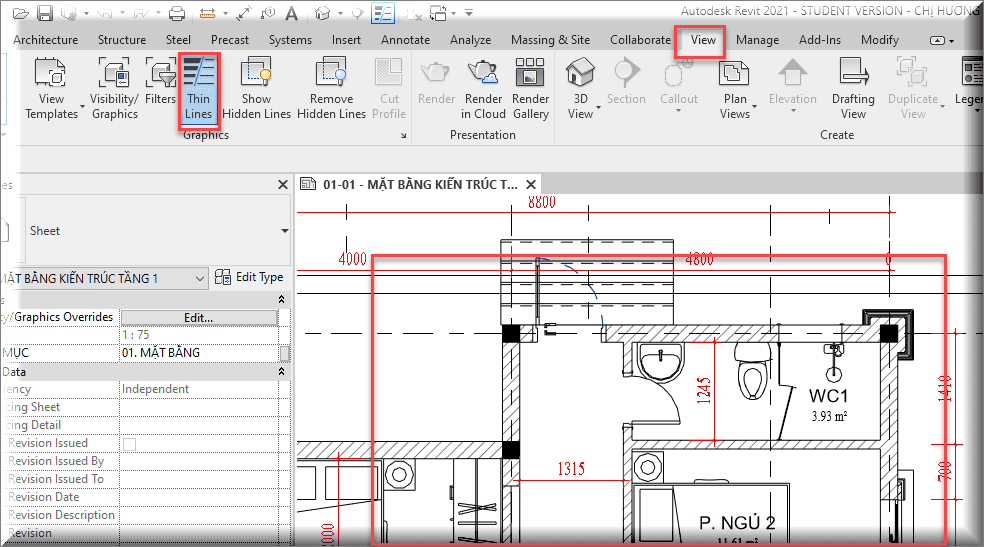

- Sau khi kích chon theo thứ tự như các bước dưới, thì các bạn được kết quả nét vẽ 2D đậm nhạt như hình dưới.
+ Cách thiết lập các thông số nét vẽ đậm nhạt.

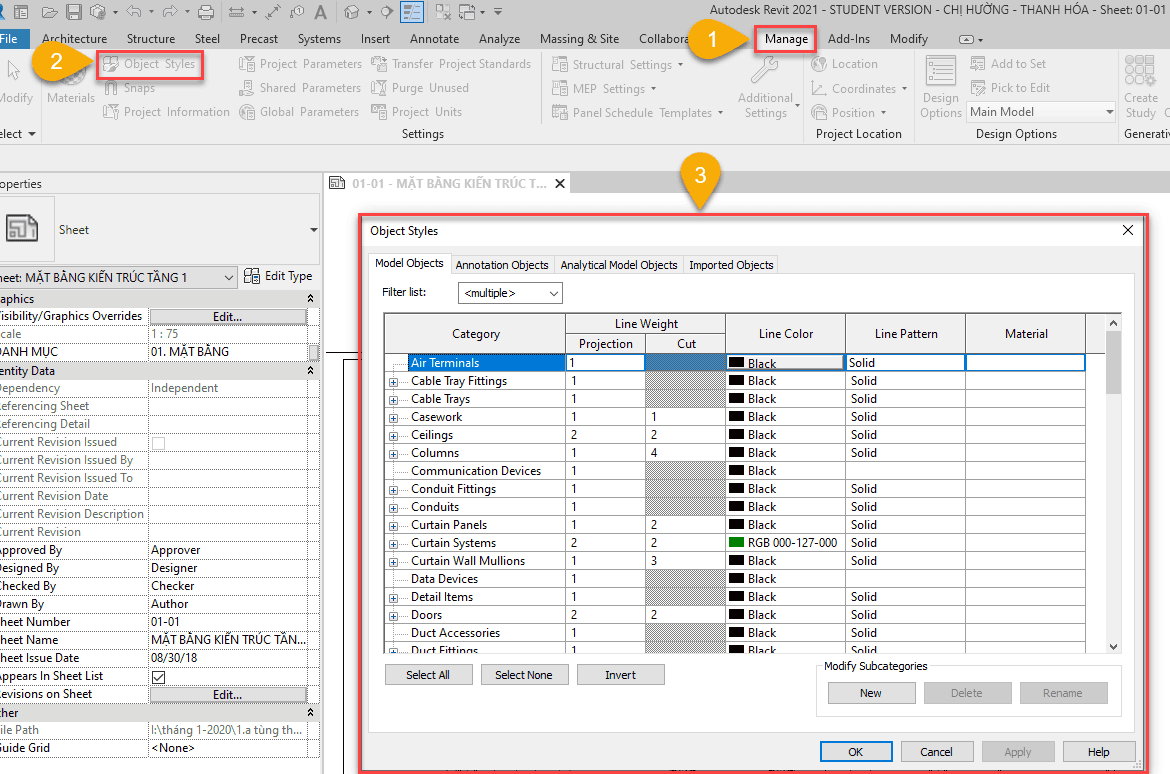

- Trong giao diện của phần mềm, trên dải Ribbon bạn kích chuột vào Manage tiếp đến chọn Object Styles , như hình dưới và từ đây các bạn có thể thiết lập các thông số trong bảng Object Styles.
Đổi màu nền màn hình thiết kế Background

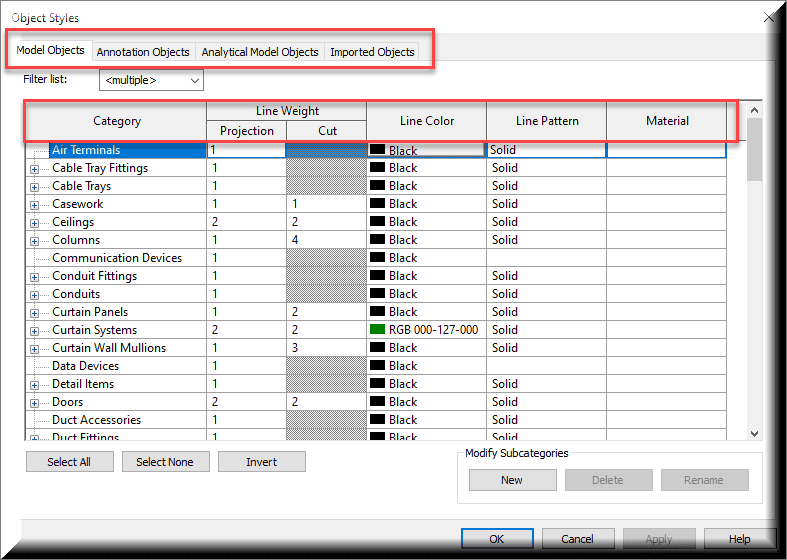

- Các thông số trong bảng Object Styles.
- Tabs Model Objects : Chức năng đặt nét cho các đối tượng mô hình công trình như ( dầm, cột, sàn, cửa, vách,…..).
- Tabs Annotation Objects : Chức năng đặt nét cho các đối tượng ghi chú thông tin công trình như ( ký hiệu đầu trục, ký hiệu cao độ, dim, text,….).
- Tabs Analytical Model Objects : Với chức năng đặt nét cho các đối tượng phần tích kết cấu mô hình công trình.
- Tabs Imported Objects : Chức năng đặt nét cho các đối tượng được import ( nhập ) vào công trình.
- Cột Category: Cột liệt kê chủng loại đối tượng. Bạn cần đặt nét cho đối tượng nào, hãy tìm tới tên của đối tượng tương ứng trong cột để thay đổi nét
- Cột “Line Weight/ Projection”: Cột thể hiện độ đậm nhạt của nét thấy cho đối tượng. Độ đậm nhạt của nét thấy thể hiện bằng các con số từ 1 cho tới 16, bạn chọn số càng cao thì nét thấy cho đối tượng đó càng đậm.
- Cột “Line Weight/ Cut”: Cột thể hiện độ đậm nhạt của nét cắt cho đối tượng. Độ đậm nhạt của nét cắt cũng thể hiện bằng các con số từ 1 cho tới 16, bạn chọn số càng cao thì nét cắt cho đối tượng đó càng đậm.
- Cột “Line Color”: Cột chọn màu cho đường nét thể hiện của đối tượng. Kích vào ô tương ứng để chọn màu cho đối tượng
- Cột “Line Pattern”: Cột thể hiện mẫu tô cho đối tượng ( Ví dụ mẫu tô nét liền, nét đứt, nét mảnh,…..)
- Cột “Material”: Cột chọn nhanh mẫu tô vật liệu cho đối tượng.
- Như vậy các bạn đã nắm được các thông số trong bảng Object Styles, tương ứng đối với mỗi bảng các bạn có thể tùy chỉnh các chế độ đường nét khi triển khai bản vẽ kỹ thuật
+ Các thông số đậm nét.

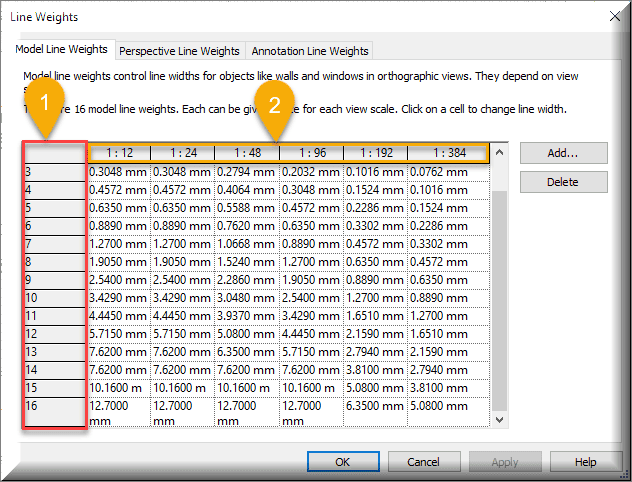

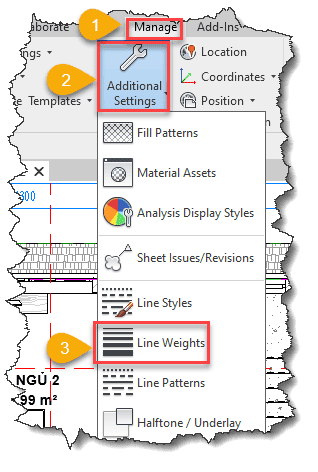

- Trong bảng Object Styles cột Line Wgight , các thông sô từ 1 đến 16 tương ứng với độ đậm nét tùy chỉnh của mỗi đường thẳng khi vẽ sao cho hợp lý. Để tìm hiểu các thông số này các bạn chở lại giao diện làm việc chính, trên thanh công cụ dải ribbon bạn chọn thẻ Manage => Additional Setings => Line Wgight , xuất hiện một cửa sổ như hình dưới.

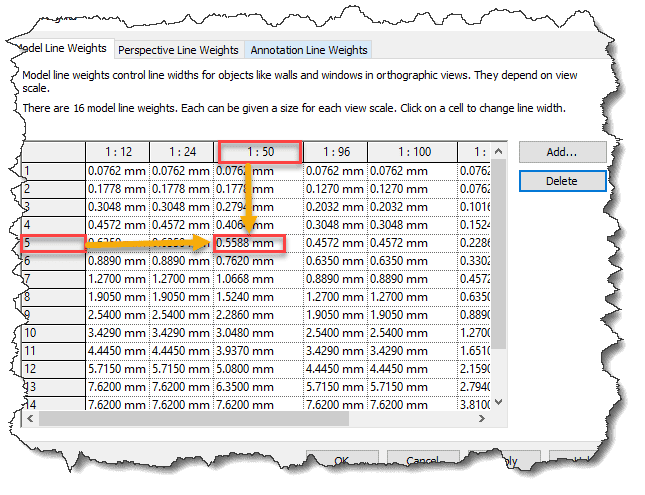

- Trong bảng Line Wgight cột số 1 là cột thể hiện độ đậm nét của từng đối tượng. Tương ứng với các con số từ 1 tới 16 như tôi đã nhắc ở trên
- Còn hàng ngang đầu tiên thể hiện tỷ lệ khung nhìn của bản vẽ.
- Các con số ở giữa bảng là độ đậm nét thực tế của đối tượng tương ứng với tỷ lệ khung nhìn tương ứng.
- Ví dụ độ dày nét thực tế của đối tượng có độ đậm nét là 5 và tỷ lệ khung nhìn 1:50 tương ứng sẽ là 0.5588mm.
5. Cách sử dụng khối lập phương Viewcube để quan sát.
+ Thiết lập các thông số khối Viewcube.

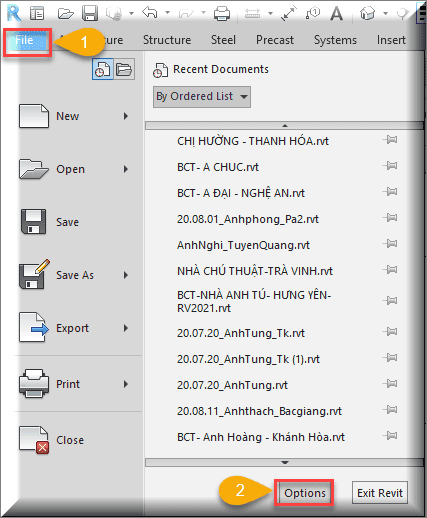

- Kích chuột vào File => Option.

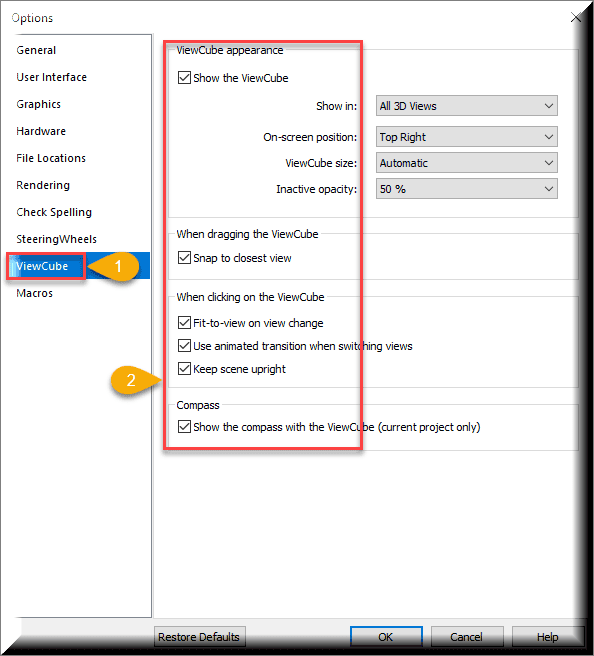

- Xuất hiện cửa sổ Options. Kích chuột chọn Viewcube .
- Show the Viewcube: Bật / Tắt chế độ hiển thị viewcube ở khung nhìn 3D.
- Show in: Lựa chọn sự hiển thị của khối Viewcube ( All 3D Views: Trong tất cả các khung nhìn 3D, Active View Only:Chỉ tại khung nhìn được kích hoạt )
- Viewcube size: Kích thước của viewcube (Automatic: tựđộng điều chỉnh kích thước, Tiny: Rất nhỏ, Small: Nhỏ,Medium: Trung bình, Large: Lớn)
- Inactive Opacity: Độ mờ của khối viewcube khi không kích hoạt.
- Snap to closest Orientation: Nếu tích chọn thì khi xoay khối lập phương con trỏ sẽ bắt dính vào các ô chỉnh hưởng trên khối.
- Fit-to-view on view change: Nếu tích vào lựa chọn này thì khi có bất kỳ thay đổi khung nhìn nào bằng cách sử dụng viewcube, thì đối tượng đang được chọn trong mô hình khung nhìn sẽ được ưu tiên thể hiện trước
- Use animated transition when switching views: Nếu tích lựa chọn này thì sẽ thể hiện sự chuyển động của khối viewcube khi thay đổi hướng nhìn.
- Keep scene upright: Nếu tích lựa chọn này, thì khi chuyển hướng nhìn về các hướng mặt bên của khối viewcube thì khung nhìn được đưa về tư thế chính tắc ( mặt nền nằm ngang ).
- Show the compass with the viewcube: Nếu tích lựa chọn này, thì sẽ xuất hiện biểu tượng la bàn vòng tròn ở dưới khối viewcube.
- Sau khi thiết lập xong các bạn kích chọn OK để đóng cửa sổ viewcube. Và được kết quả như hình dưới.

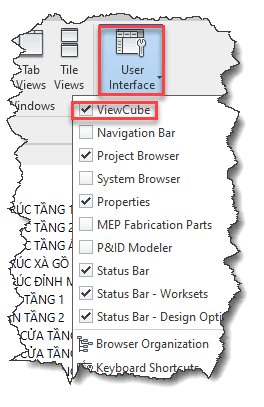

- Để bật tắt chế độ hiển thị khối Viewcube. Các bạn kích vào View (1) Kích vào biểu tượng “User Interface” (2)/ Tích vào chế độ “ViewCube” để bật hoặc bỏ tích để tắt biểu tượng này.
- Cách sử dụng khối lập phương Viewcube.
+ Kích vào các mặt của khối Viewcube thì hướng nhìn của các mặt tương ứng sẽ hiện ra ( Top: mặt trên, Bottom: mặt dưới, Left:mặt trái, Front: mặt trước, Back: mặt dưới, Right: mặt phải )
+ Kích vào biểu tượng mũi tên bên ngoài của bốn cạnh hình vuông như hình dưới để chuyển sang các hướng nhìn kế tiếp.
+ Kích vào biểu tượng ngôi nhà ở hình trên để trở lại khung nhìn mặc định ban đầu.
+ Kích vào biểu tượng 2 mũi tên cong ở góc phải trên cùng của hình trên để xoay hình trong khung nhìn.
+ Kích chuột trái, giữ và rê vào vòng tròn ngoài của khối ViewCube để xoay tròn hinh trong khung nhìn.
+ Kích chuột trái, giữ và rê vào cạnh mép của khối ViewCube để xoay hình trong khung nhìn.
- Như vậy các bạn đã được tìm hiểu các công cụ quan sát đối tượng trong phần mềm Revit 2021.
