Bài 58. Triển khai hồ sơ chi tiết công trình (Phần 27)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 58
Phần 1
Phần 2

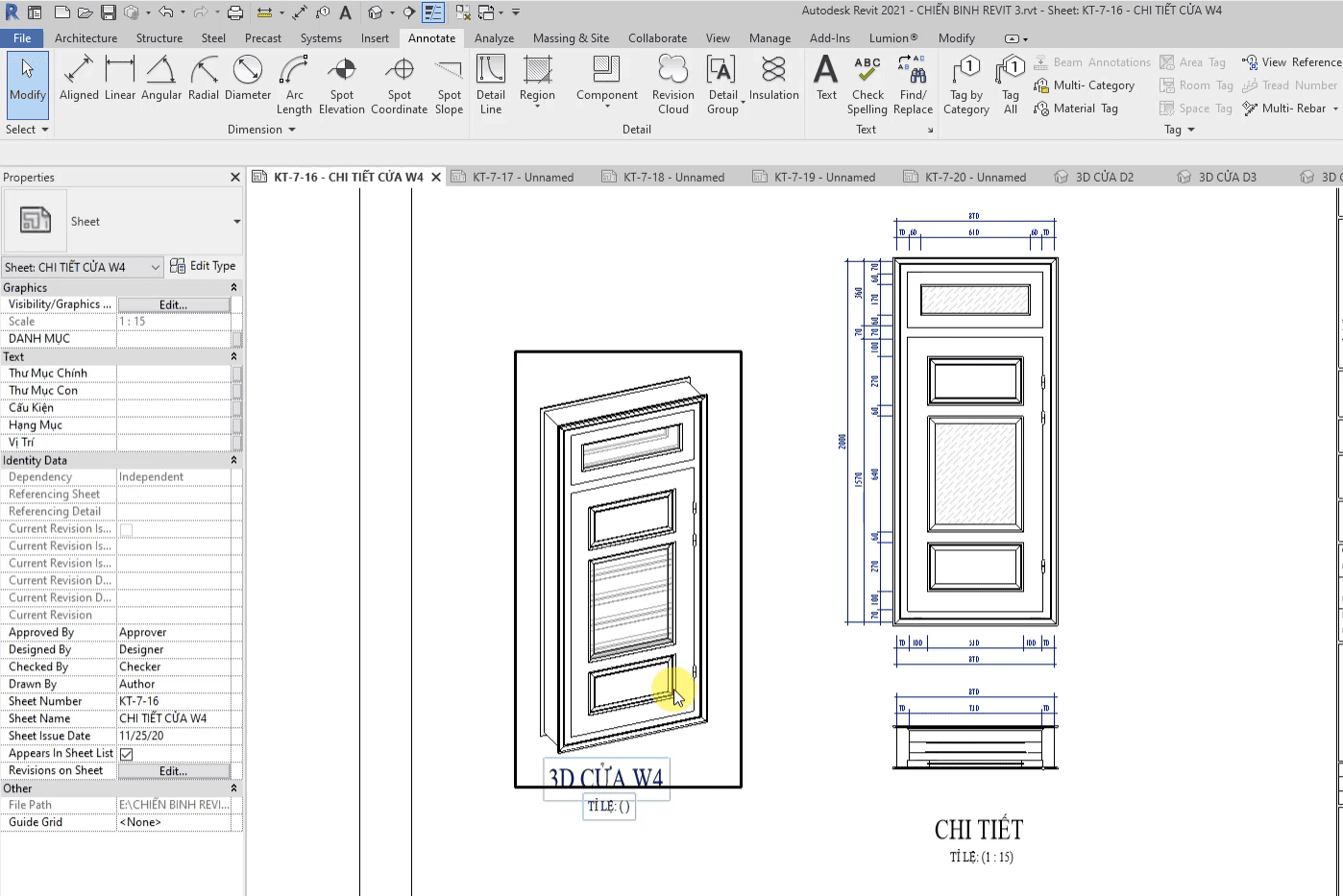

-Triển khai chi tiết từng cửa sổ: .
-Để triển khai chi tiết từng cửa sổ ta dùng Assembly:
-Chọn cửa sổ cần triển khai > chọn Assembly> đặt tên cửa sổ đó
-Trên cây thư mục Project Brower >Assembly> chuột phải chọn Greate Assembly Views> chọn tỉ lệ> view template> chọn các view cần lấy > ok
-Vào từng view> triển khai. Bật cropview để xoay và chỉnh vùng nhìn của view
-Kéo view vào sheet và tiến hành dim các kích thước đố , chiều cao thông thủy và rộng thông thủy kèm theo 3D. -Chú ý: các chiều rộng và chiều cao thông thủy phải theo thước lỗ ban để có kích thước đẹp..
