Bài 52. Triển khai hồ sơ chi tiết công trình (Phần 21)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 52
Phần 1
Phần 2
-Đầu tiên tạo các sheet khung tên cho view,New sheet > đặt lại tên cho sheet chi tiết
-Vào mặt đứng kiến trúc A-f > Tạo view chi tiết mặt đứng

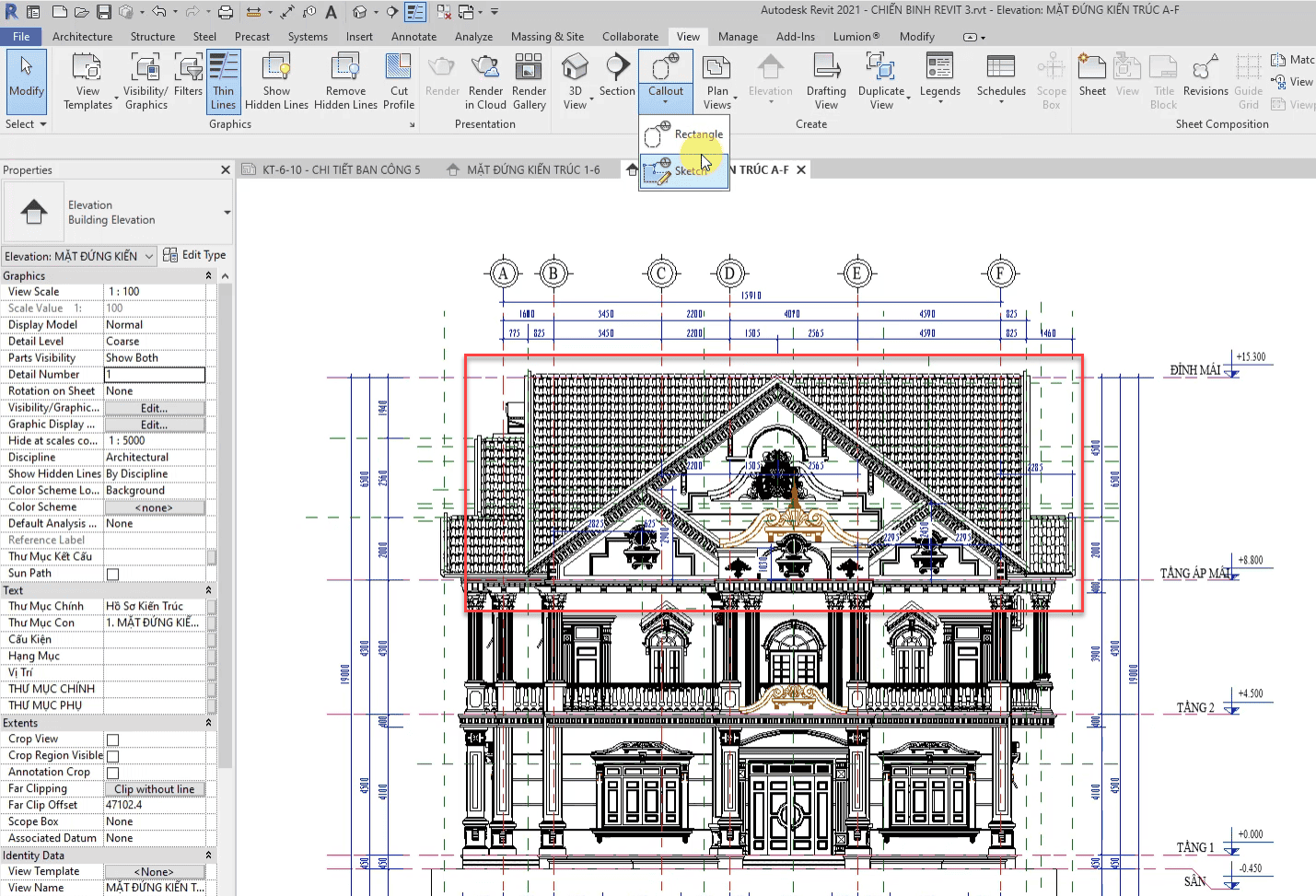

-Callout> rectangle.>trích mặt đứng chi tiết mái . .
-Đổi tên view chi tiết mặt đứng a-F >Đưa view vừa tạo vào sheet.
-Cập nhật vào cây thư mục project brower.

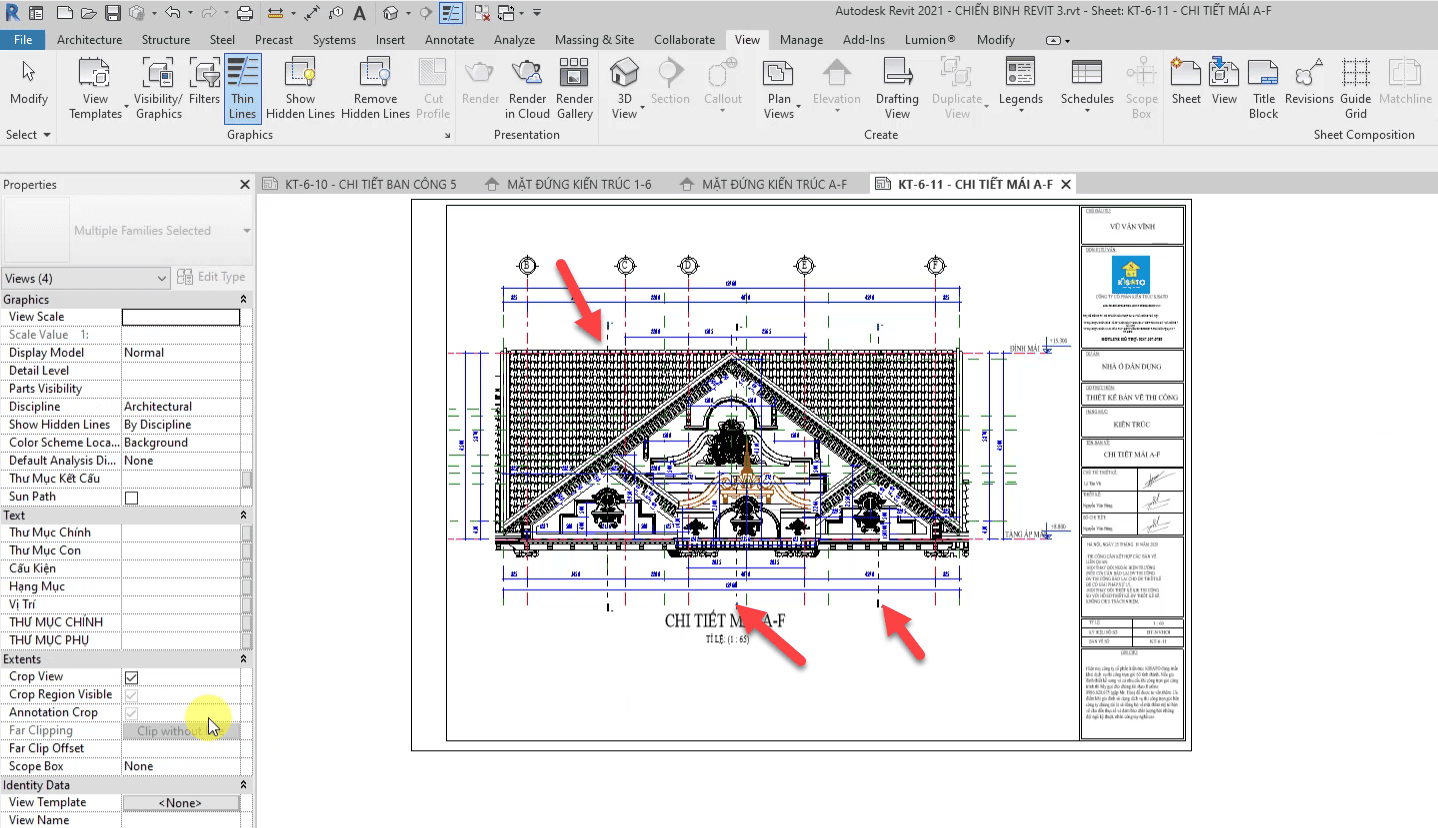

-Chỉnh tỉ lệ, chế độ hiện thị> join tường với cột, chỉnh crop view> crop region.
– Chỉnh hiện thị các đối tượng các nét, ở mục Visibilithy Graphics( lệnh tắc là VG) , ẩn hiện các đối tượng không cần thiết.

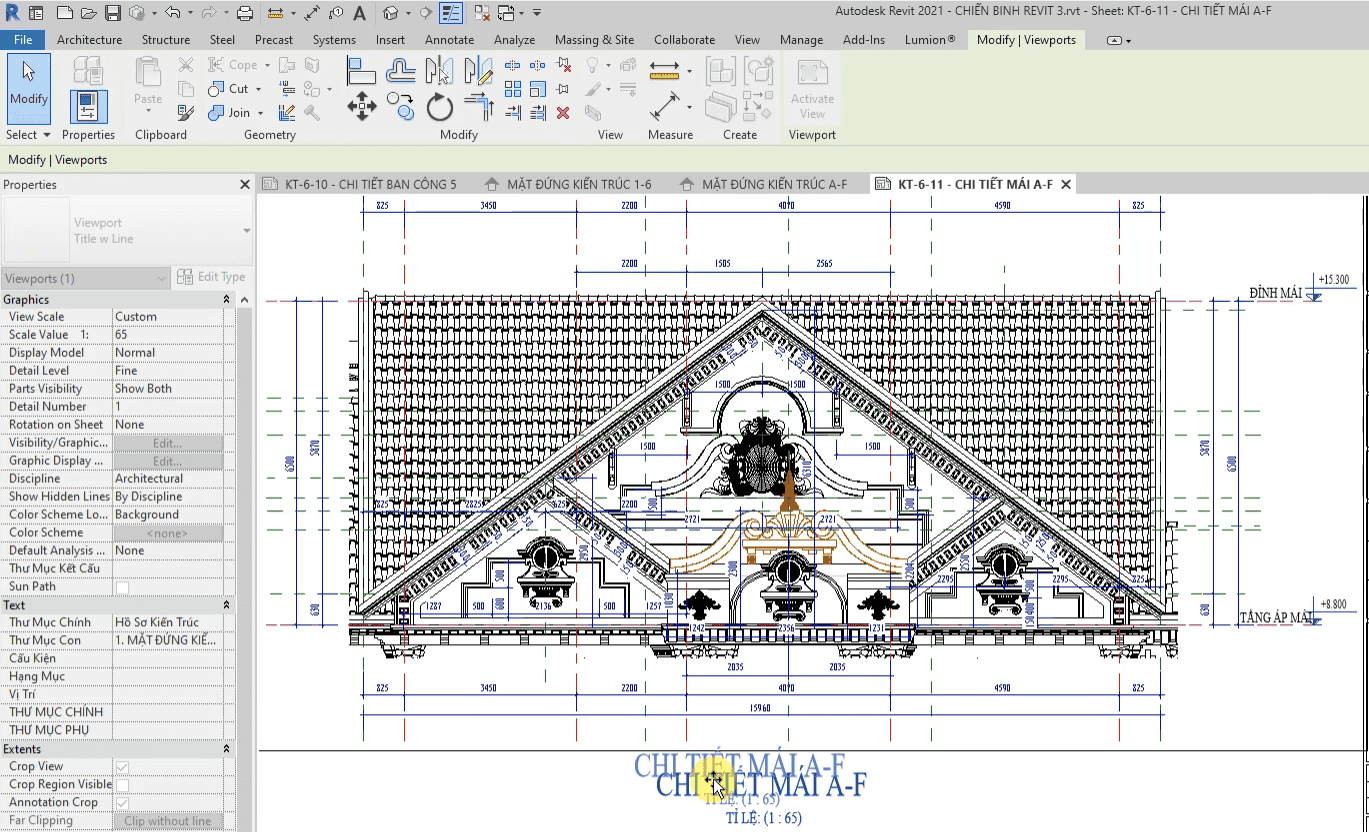

— Tiến hành Dim cao độ các phào trang trí, các cửa sổ mái. Kích thước các phào đắp..
-Dim cao độ các đỉnh mái.
-Tạo các mặt cắt qua mái
-View> section>cắt đứng mái
– Đổi tên và update các view vào cây thư mục,

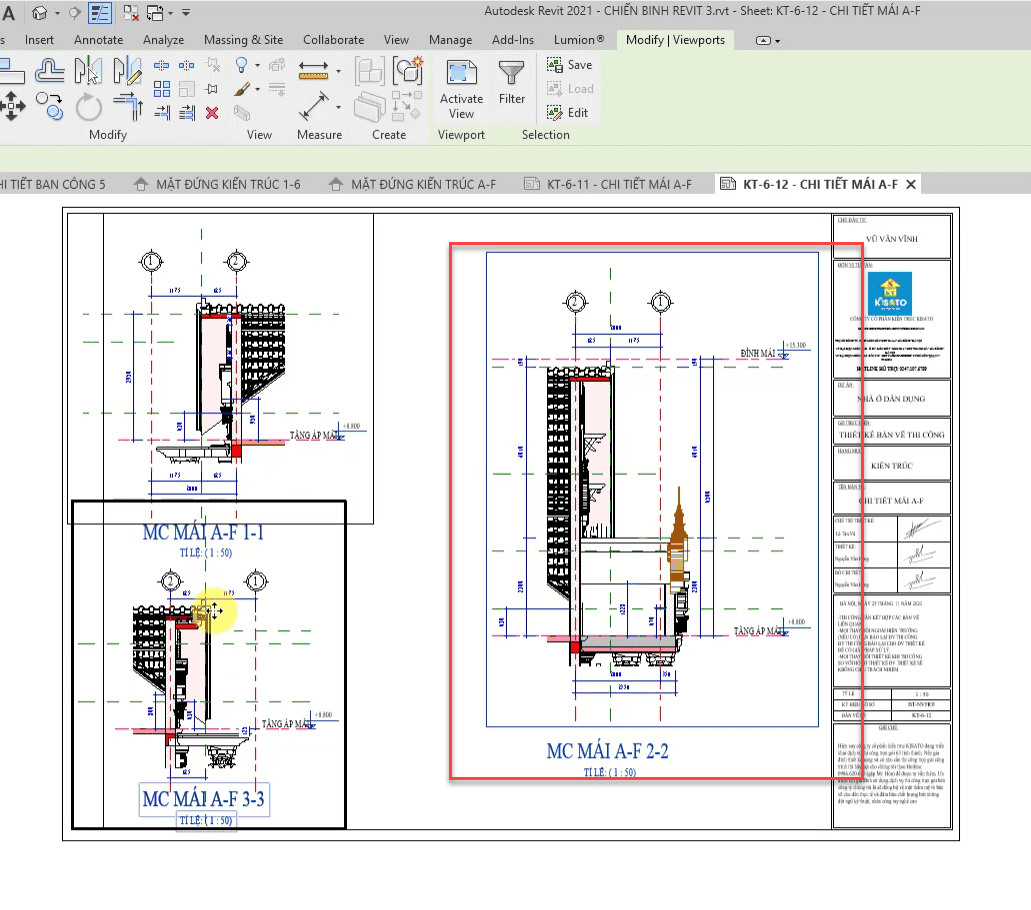

-Tạo sheet , mặt cắt chi tiết mái sảnh và kéo các view mặt cắt vào sheet.
-Sắp xếp và chỉnh tỉ lệ, chế độ hiện thị
-Dim các chiều cao của tường , chiều dày các phào,,
-Tạo view 3D chi tiết mái mắt đúng. Như tạo view 3D mặt đứng.
