Bài 40. Triển khai hồ sơ chi tiết công trình (Phần 9)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 40
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
-Tạo mặt cắt kiến trúc cho công trình:

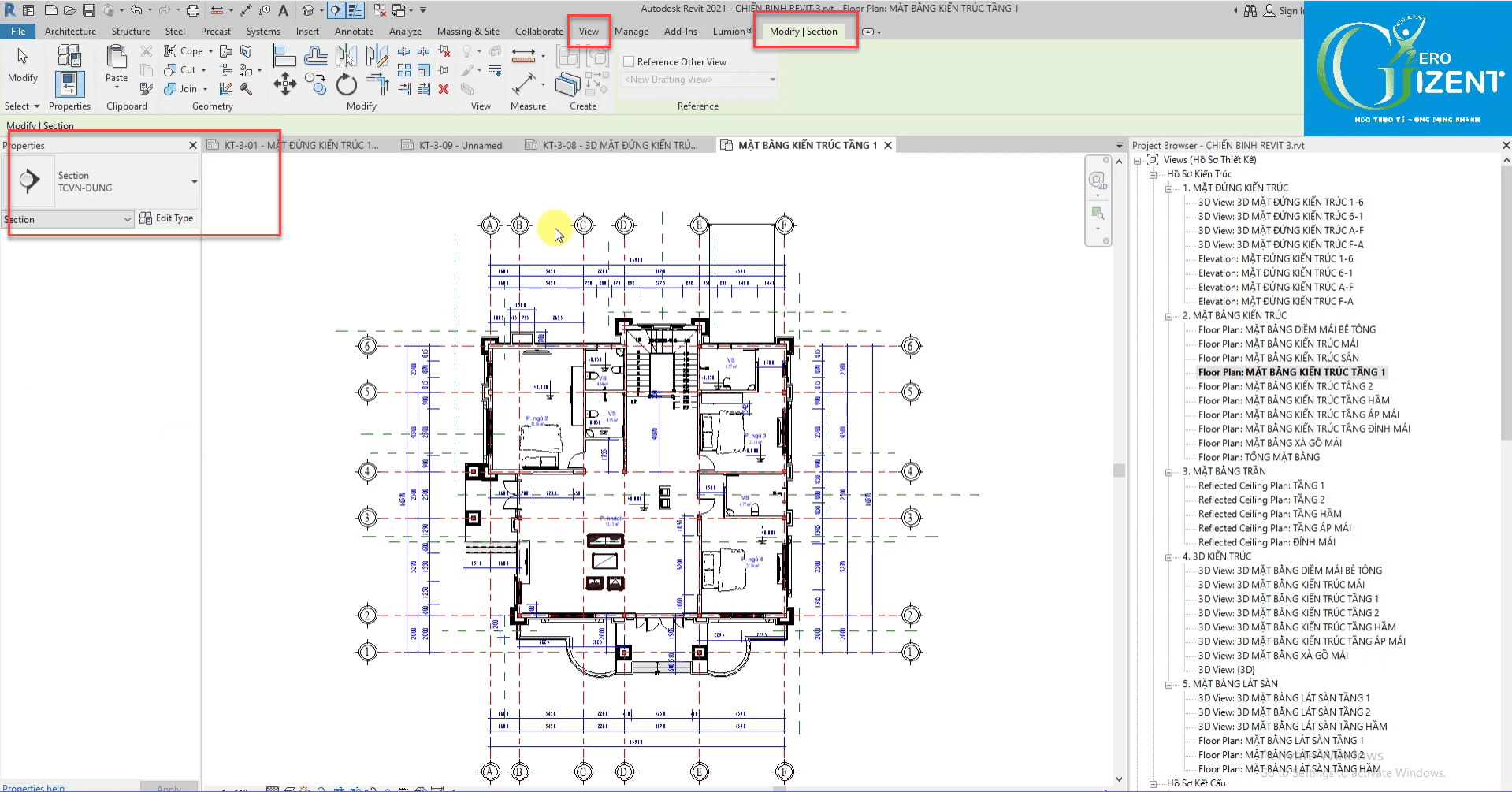

– Vào mặt bằng kiến trúc tầng 1: View>Section> chọn loại section, vẽ tên mặt bằng
-lưu ý: đặt mặt cắt tại các vị trí có cấu tạo đặc biệt : như thang, sàn vệ sinh… sàn ban công , sân phơi..

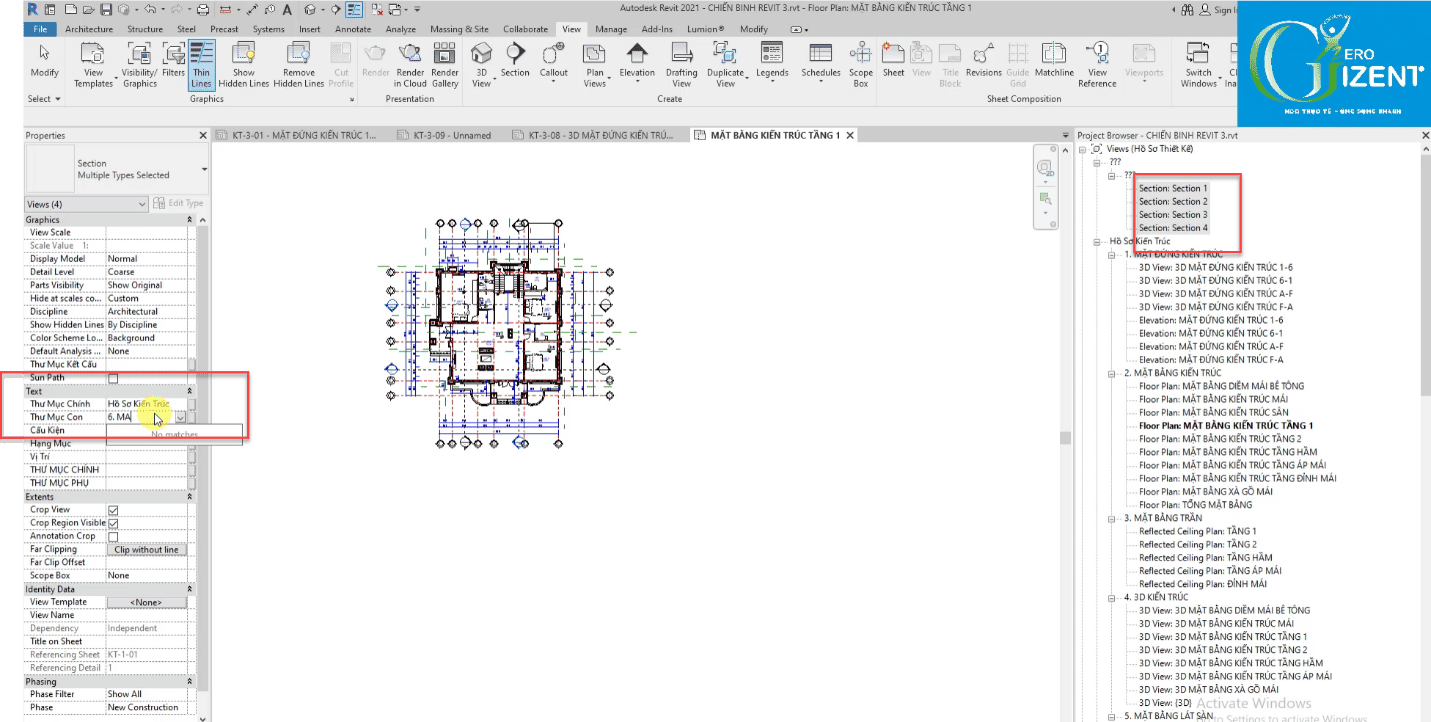

-Cập nhật các view mặt cắt vào cây thư mục progiect Brower
-Đổi tên ( rename ) các view . mặt cắt kiến trúc 1-1, mặt cắt kiến trúc 2-2, mặt cắt kiến trúc 3-3…
-Tạo các sheet ( khung tên )

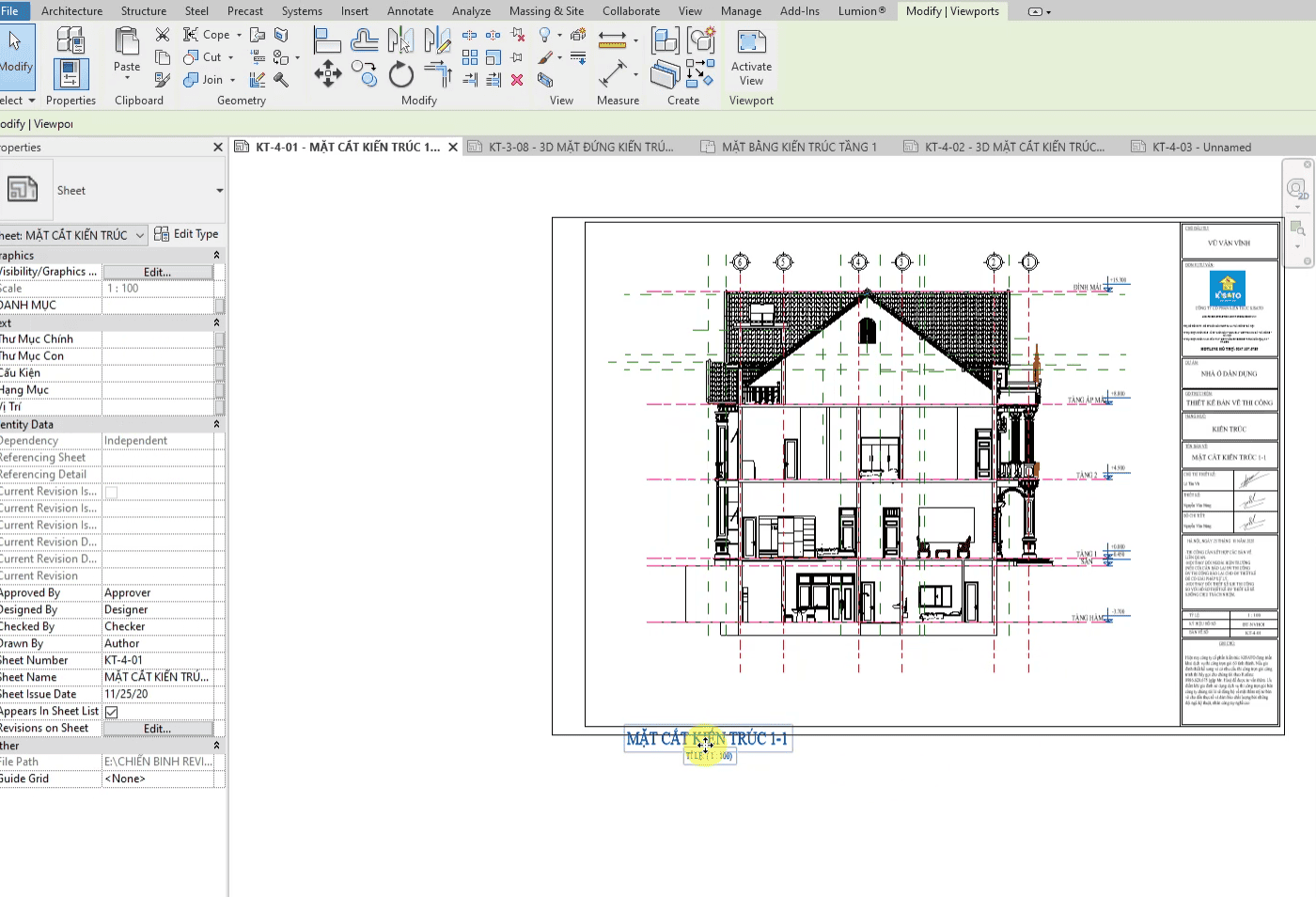

-Kéo các view mặt cắt vào các sheet.

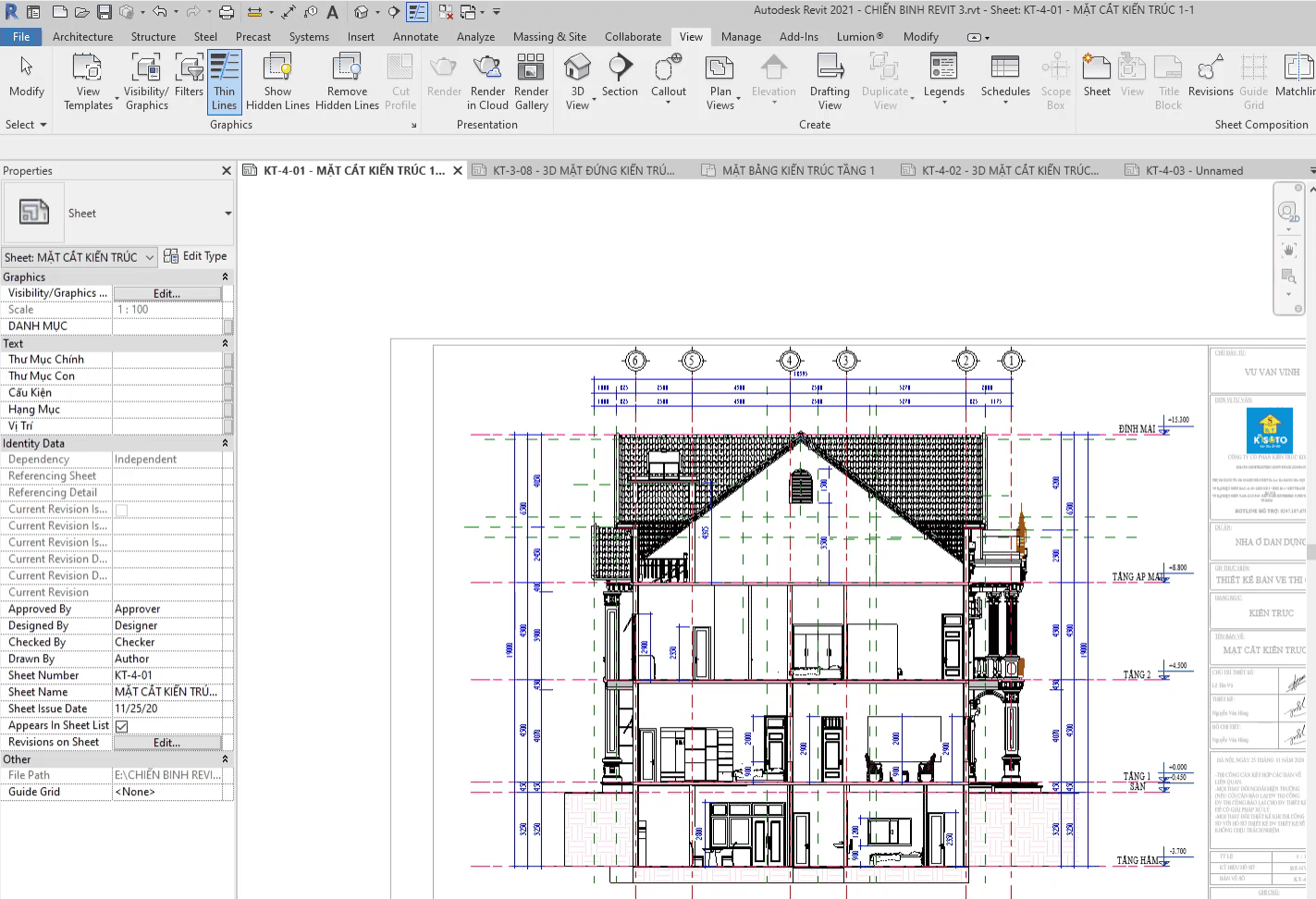

-Chỉnh tỉ lệ, và chế độ hiện thị cho view, ẩn các đối tượng k cần thiết,( hidden line, fine….)
-Dim kích thước và đánh cost nền phòng chú thích các lớp vật liệu,
-Dim các khoảng sàn, mái đua nhô ra mà trên mặt đứng và mặt bằng không thể hiện được
-Vẽ thêm các dầm kết cấu cho công trình vào mặt băng kết cấu dựa trên các kích thước dầm sơ bộ trước.
-Join dầm với sàn . dầm mới tường .

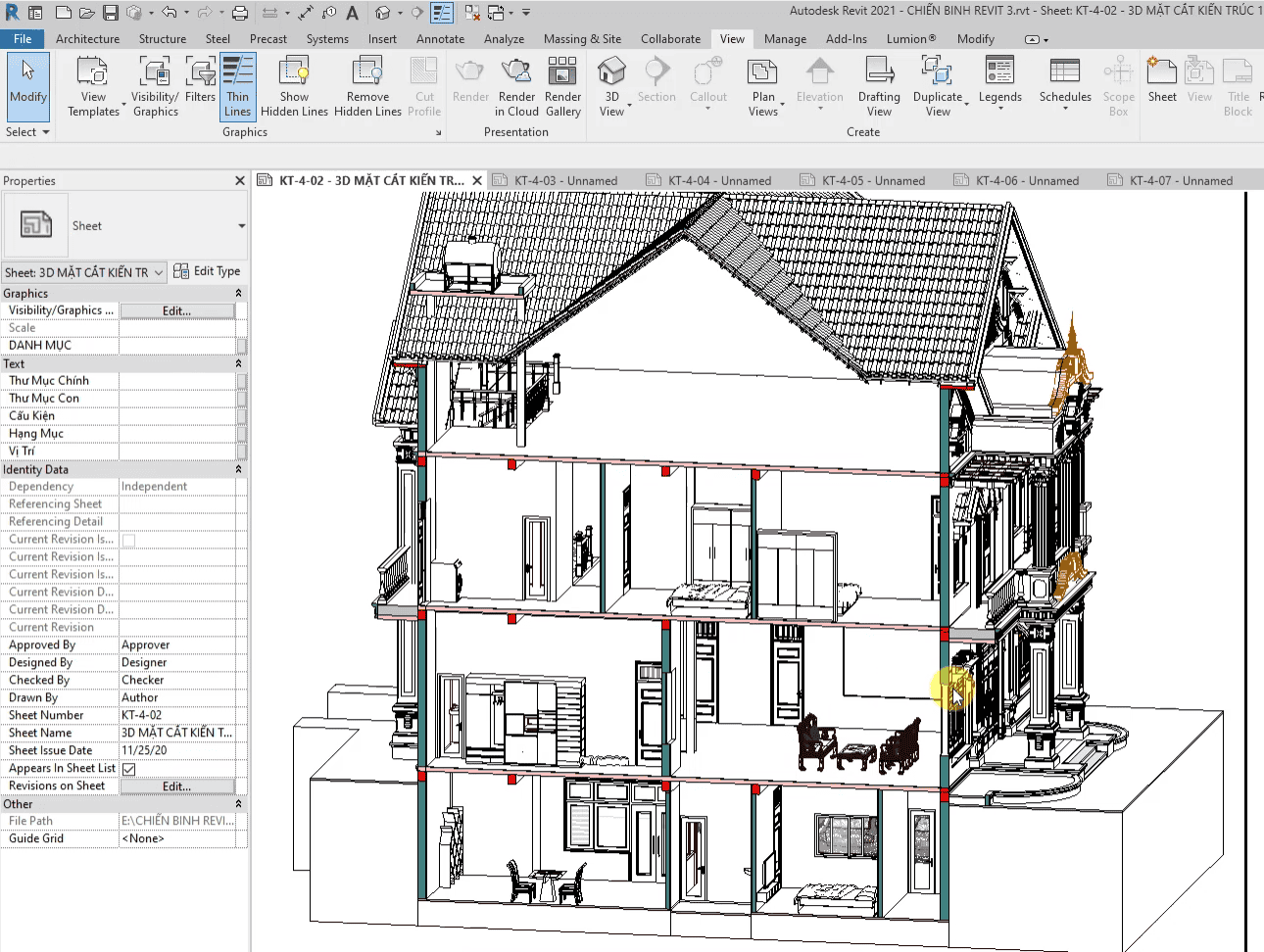

-Tạo view 3D mặt cắt kiến trúc tương tự như tạo view 3d mặt bằng kiến trúc và mặt đứng kiến trúc > kéo view vào sheet.
