Bài 38. Triển khai hồ sơ chi tiết công trình (Phần 7)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 38
Phần 1
Phần 2
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
-Triển khai chi tiết mặt đứng
– Đo các chiều cao cửa chiều cao các mái, các chi tiết tran trí , phào , hệ lam….

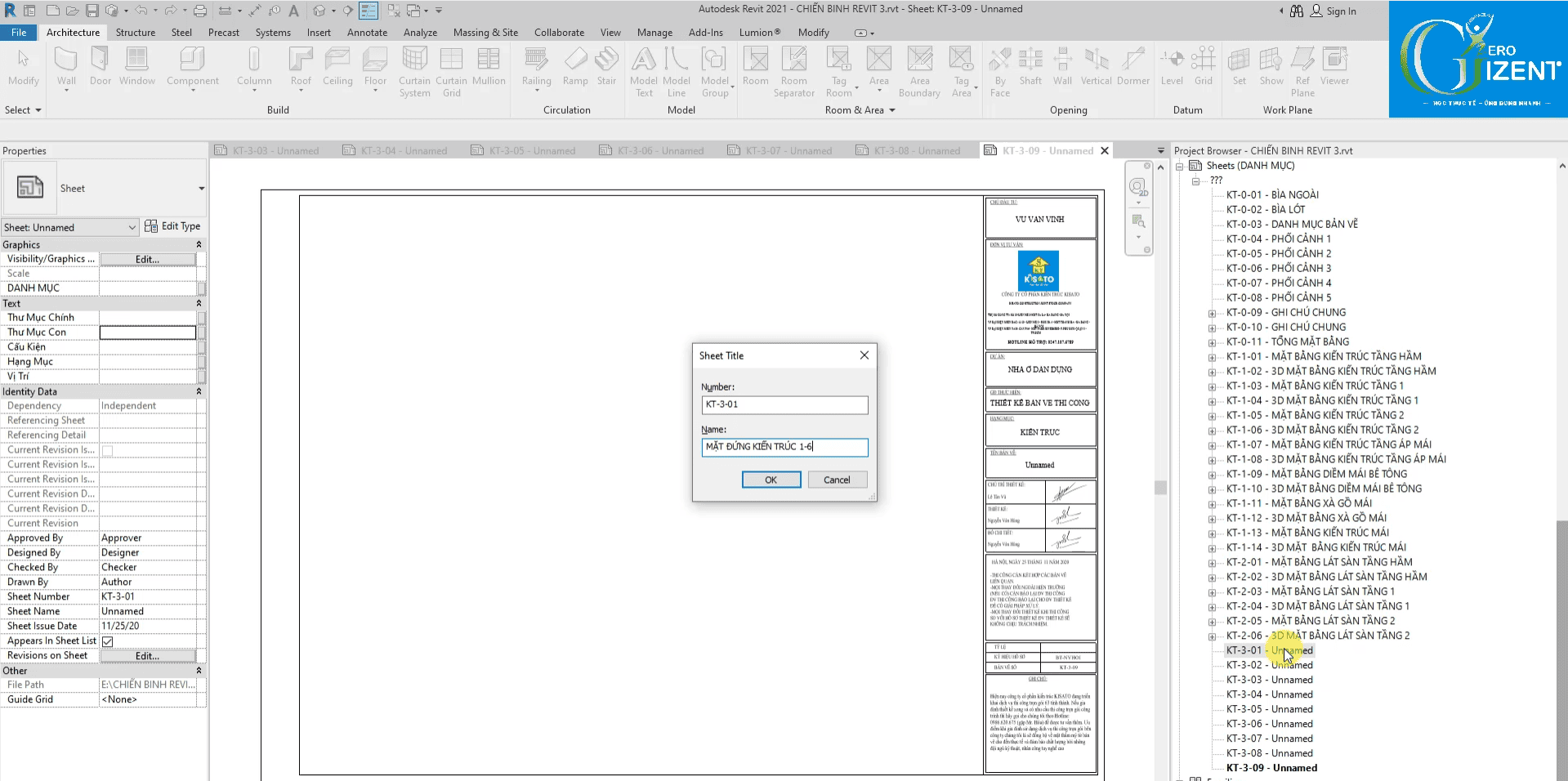

-Tạo các sheet và đặt tên các măt đứng kiến trúc công trình kèm theo 3D.
-Kéo view mặt đứng vào sheet vừa tạo\
-Ẩn các đối tường không cần thiết như hàng rào, cây cối ,… trong bảng VG hoặc chọn đối tượng muốn ẩn ấn phim EH.

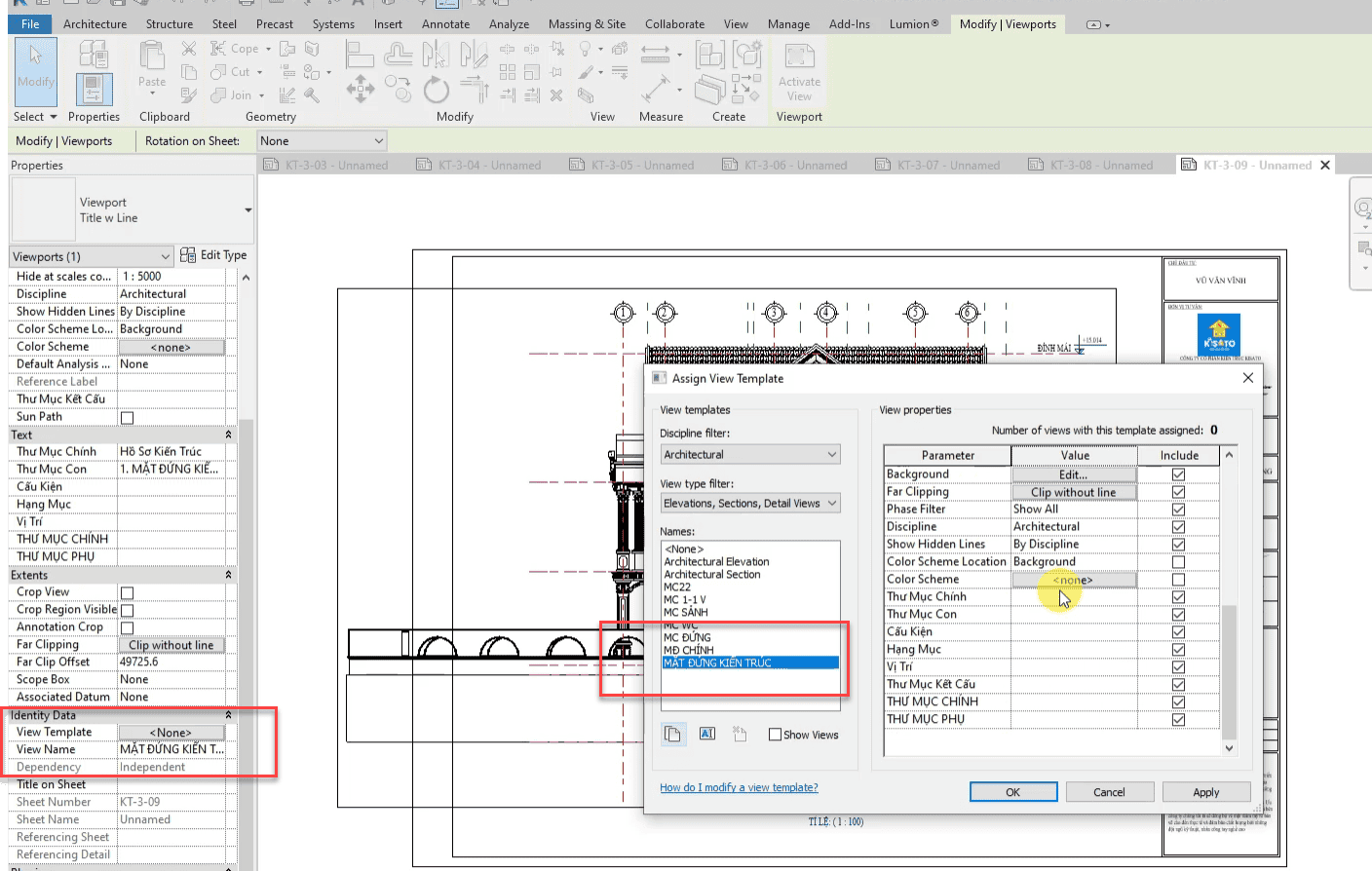

-Áp dụng view template : mặt đứng cho 4 mặt đúng kiến trúc
– Tùy chỉnh view template.: tỉ lê, chế độ hiện thị…
-Chỉnh Cropview, Crpo Region Visible để thu phạm vi vùng nhìn ,

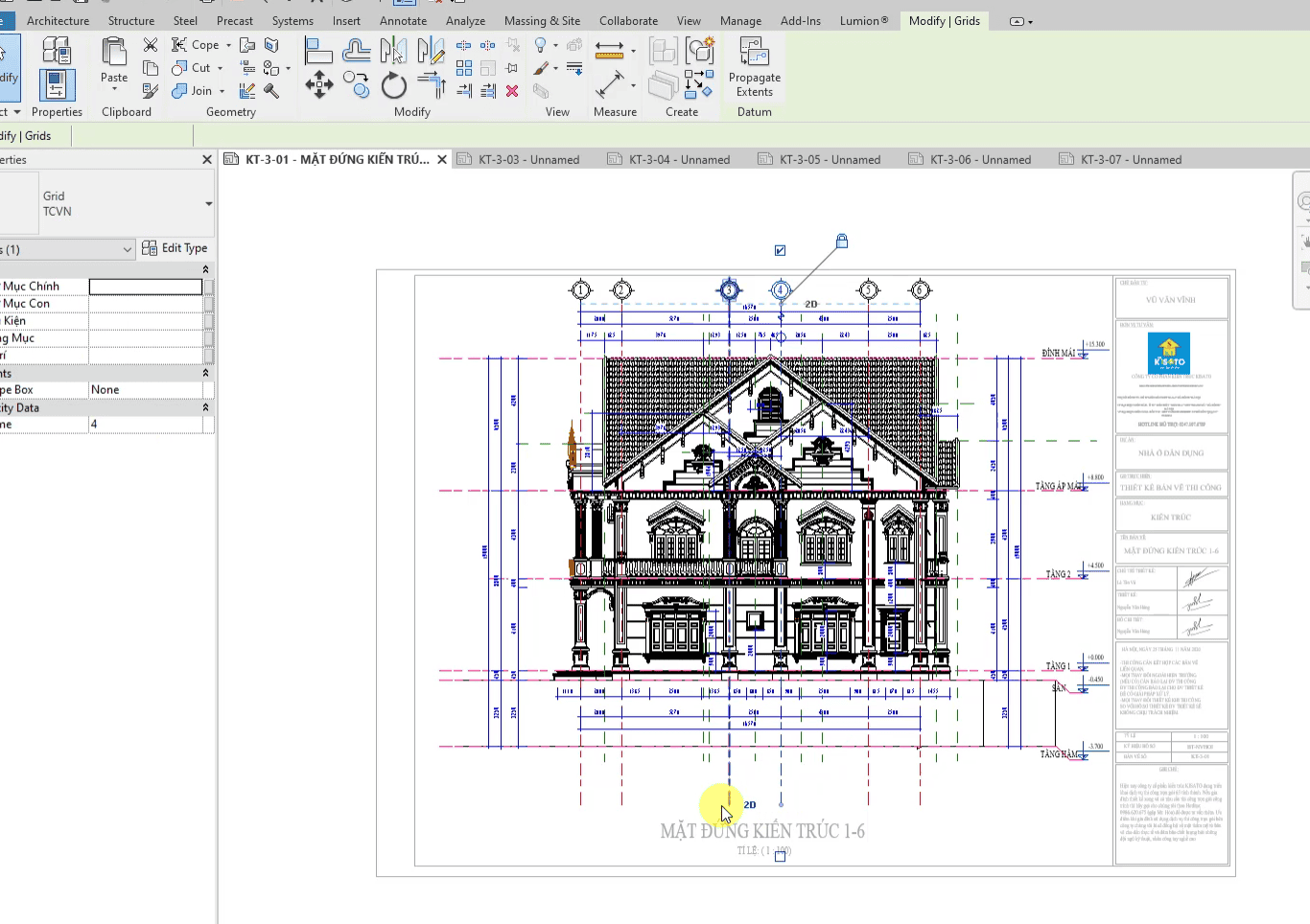

-Dim kích thước cho mặt đứng
-Đối với các đỉnh mái phụ ta dùng các referplane đánh dấu để dễ dim kích thước và thống nhất giữa các bản vẽ.
-Vào Anotation > Dimension> lệnh tắt là DI
-Đối với. vác mái chữ A nhiều chi tiết nên trích ra một bản vẽ riêng.

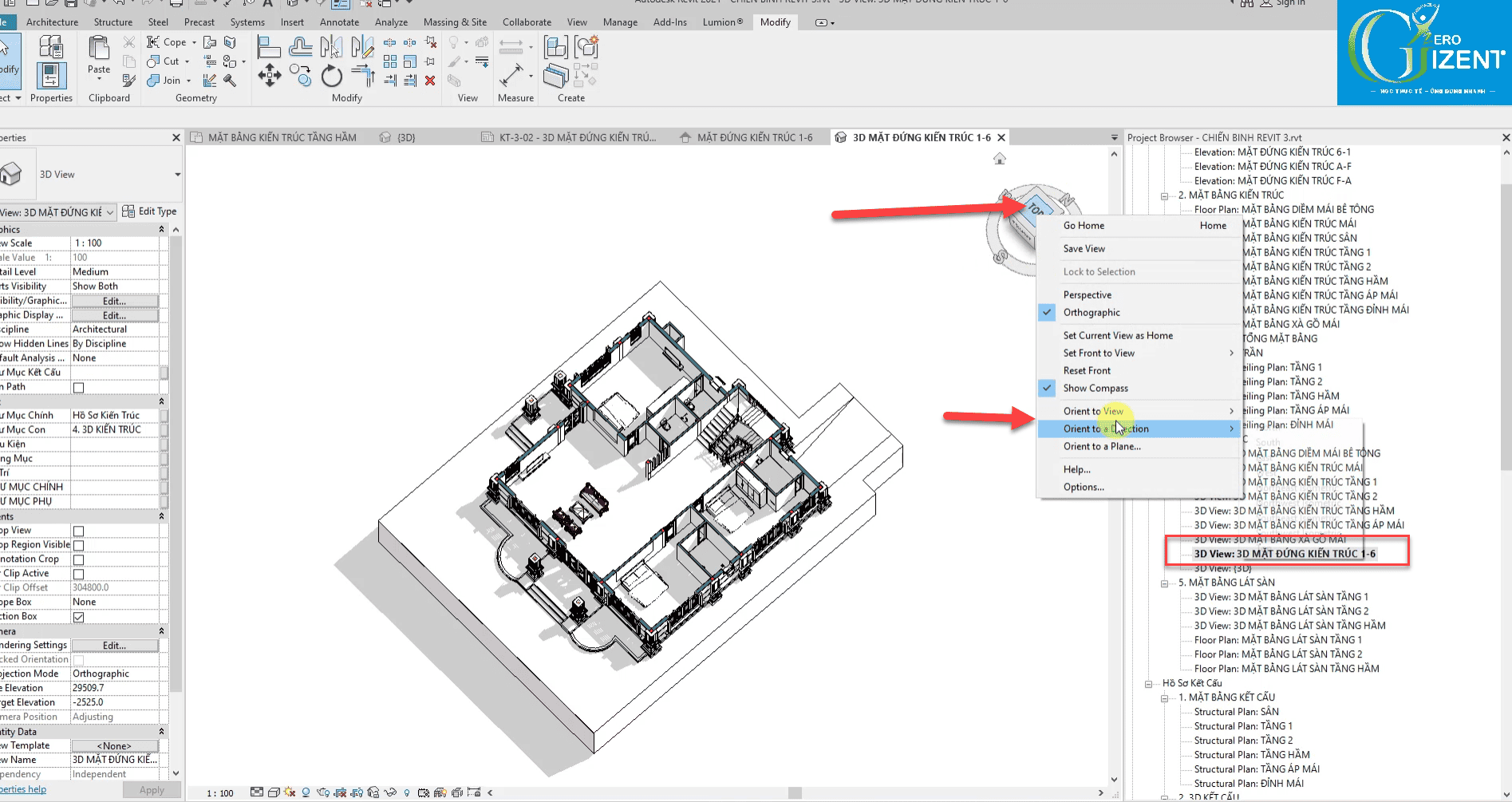

-Tạo view 3D mặt đứng kiến trúc
-Dupluicate 1 view 3D bất kì.> đổi tên > chọn chuột phải vào khối hình vuông> Orient view> chọn mặt đứng kiến trúc tầng 1-6> kéo view 3D vừa tạo vào sheet.
