Bài 37. Triển khai hồ sơ chi tiết công trình (Phần 6)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 37
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
-Tiếp tục tạo mặt bằng lát sàn tầng
-Tạo sheet > đổi tên mặt bằng lát sàn t2

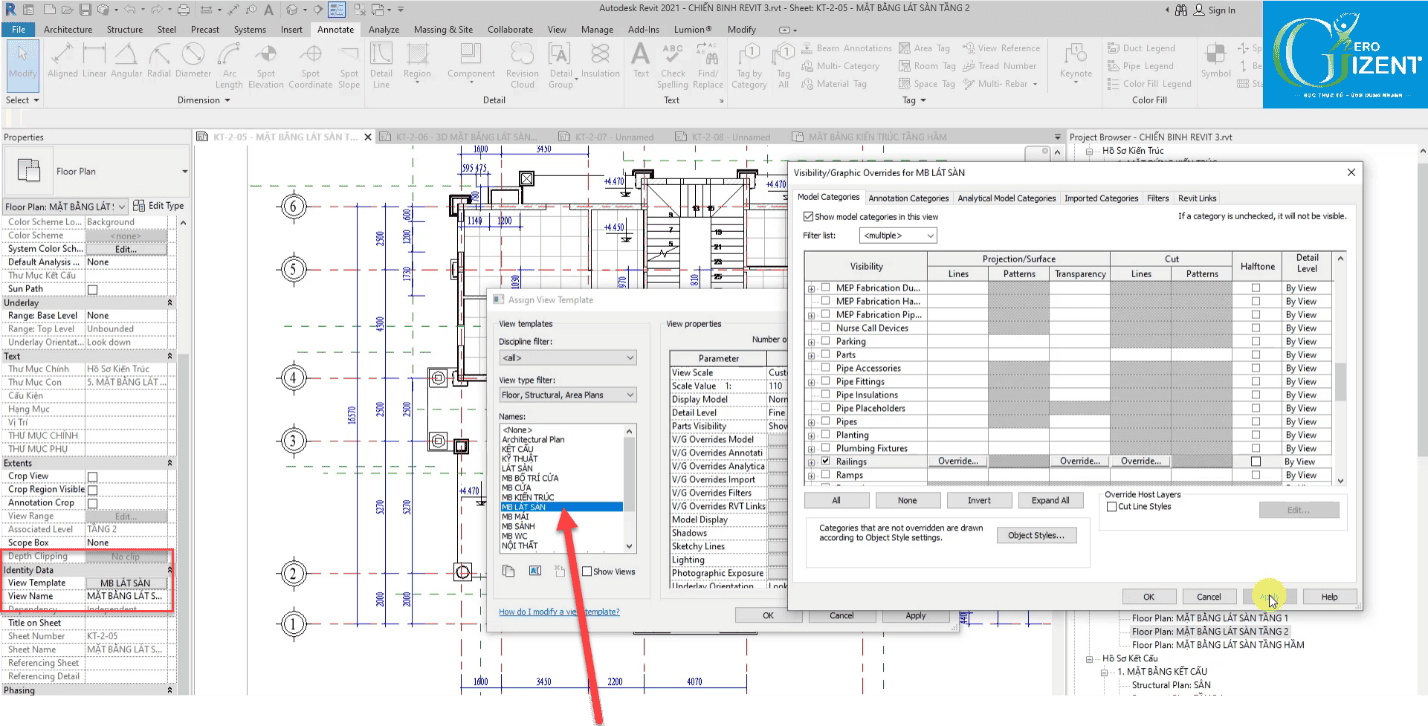

-Dupluicate mặt bằng kiến trúc tầng 2> đổi tên thành mặt bằng lát sàn t2> áp dụng view template mặt bằng lát sàn.>
-Kéo view vào sheet và dim hiệu chỉnh như làm ở mặt bằng lát sàn tầng 1
– Gạch t2 lát gạch 600×600, để hiện thị nhanh gạch 600×600 trên cả 2D và 3D ta dùng công cụ pait vật liệu , và 300×300 ở khu vực vệ sinh và sảnh ban công,

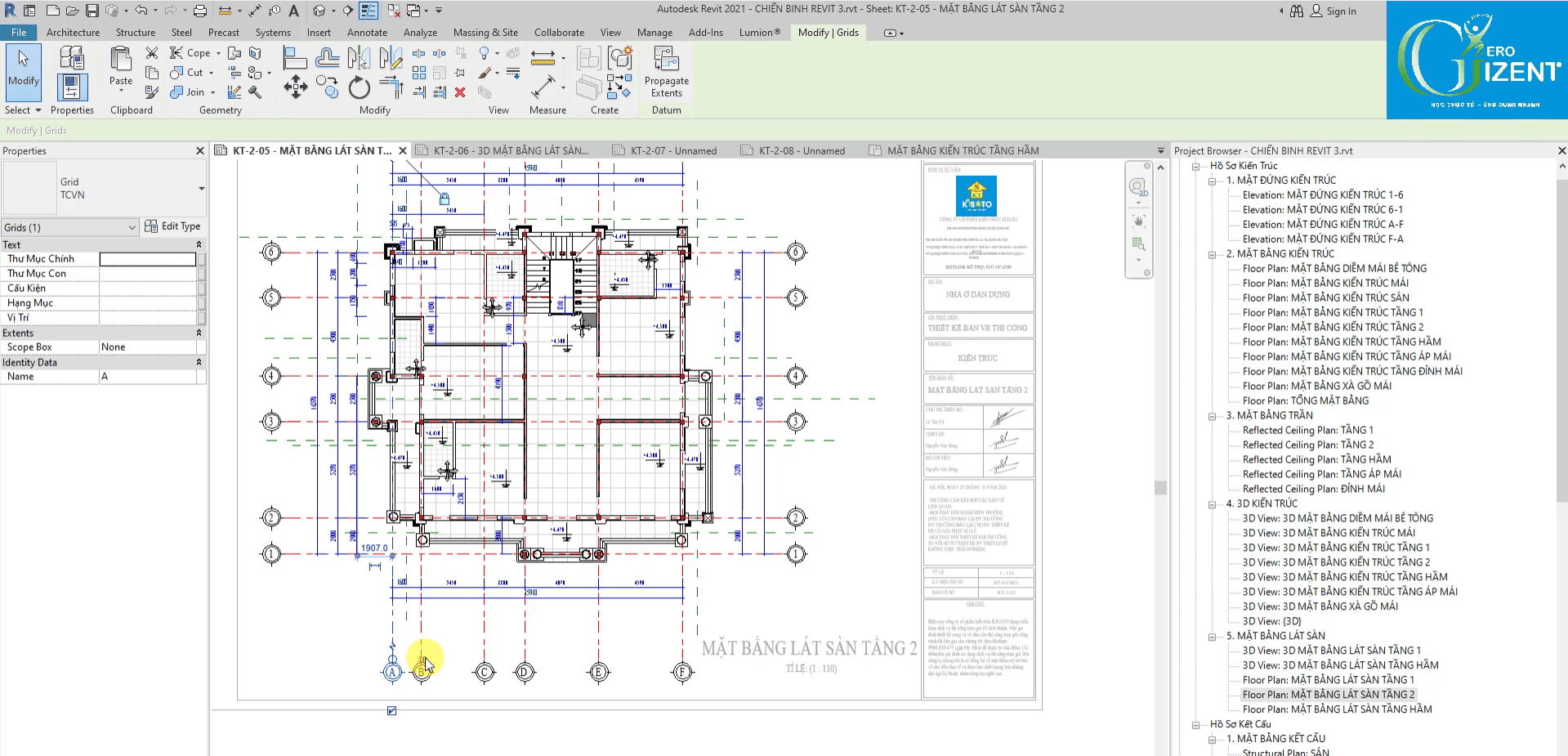

-Dim , đánh coste nền , viên gạch định vị bằng Fill region> và kí hiệu hướng lát ở mục symboy. Ta được mặt bằng lát sàn như sau:

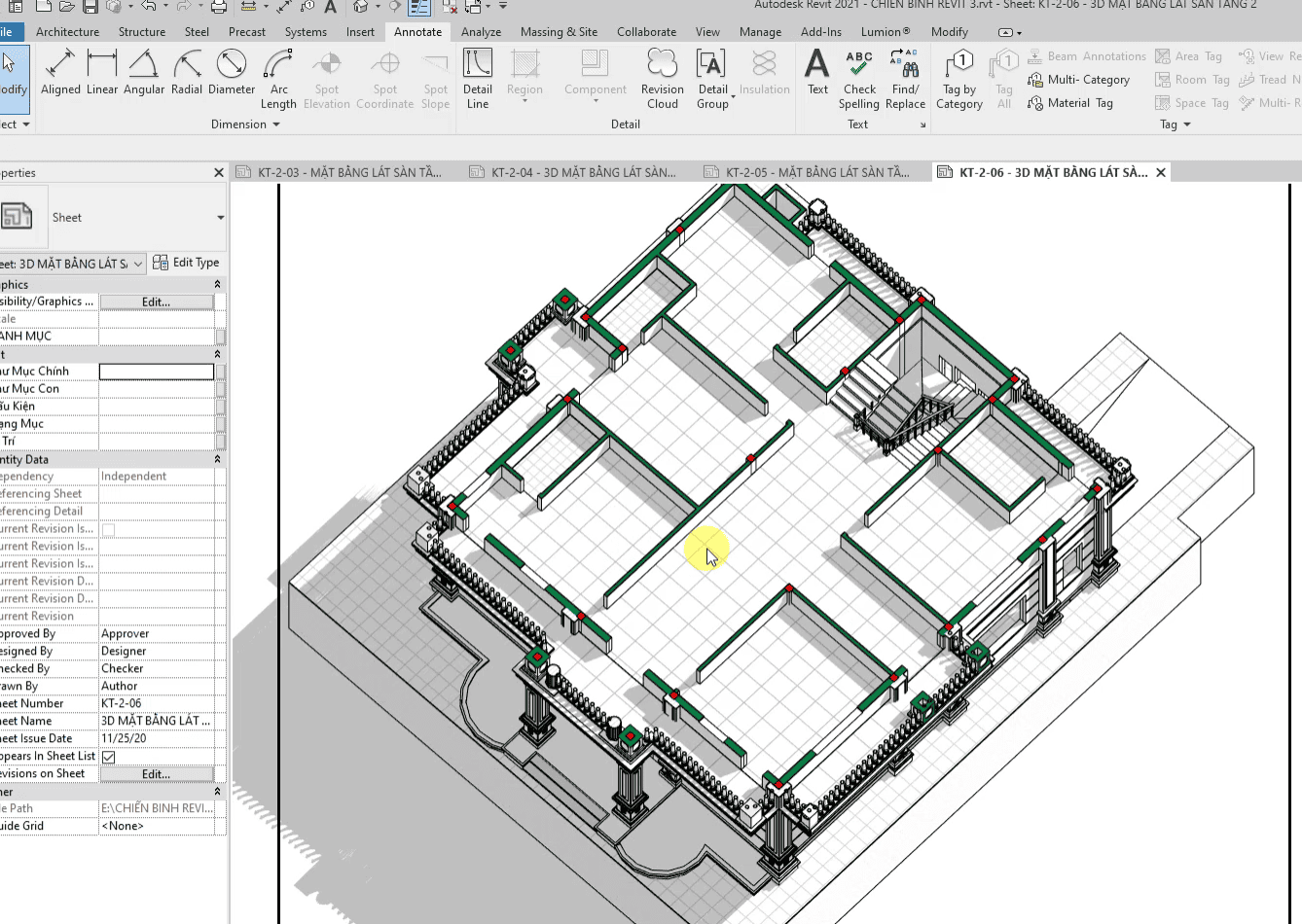

-Tạo 3D mặt bằng lát sàn tầng 2
-Dupluicate mặt bằng lát sàn tầng 1> dùng section box kéo để có 1 view 3d thích hợp nhất.
