Bài 36. Triển khai hồ sơ chi tiết công trình (Phần 5)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 36
Phần 1
Phần 2
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh, cũng như nắm vứng về kiến thức chuyên môn.
-Triển khai mặt bằng lát sàn cho công trình.

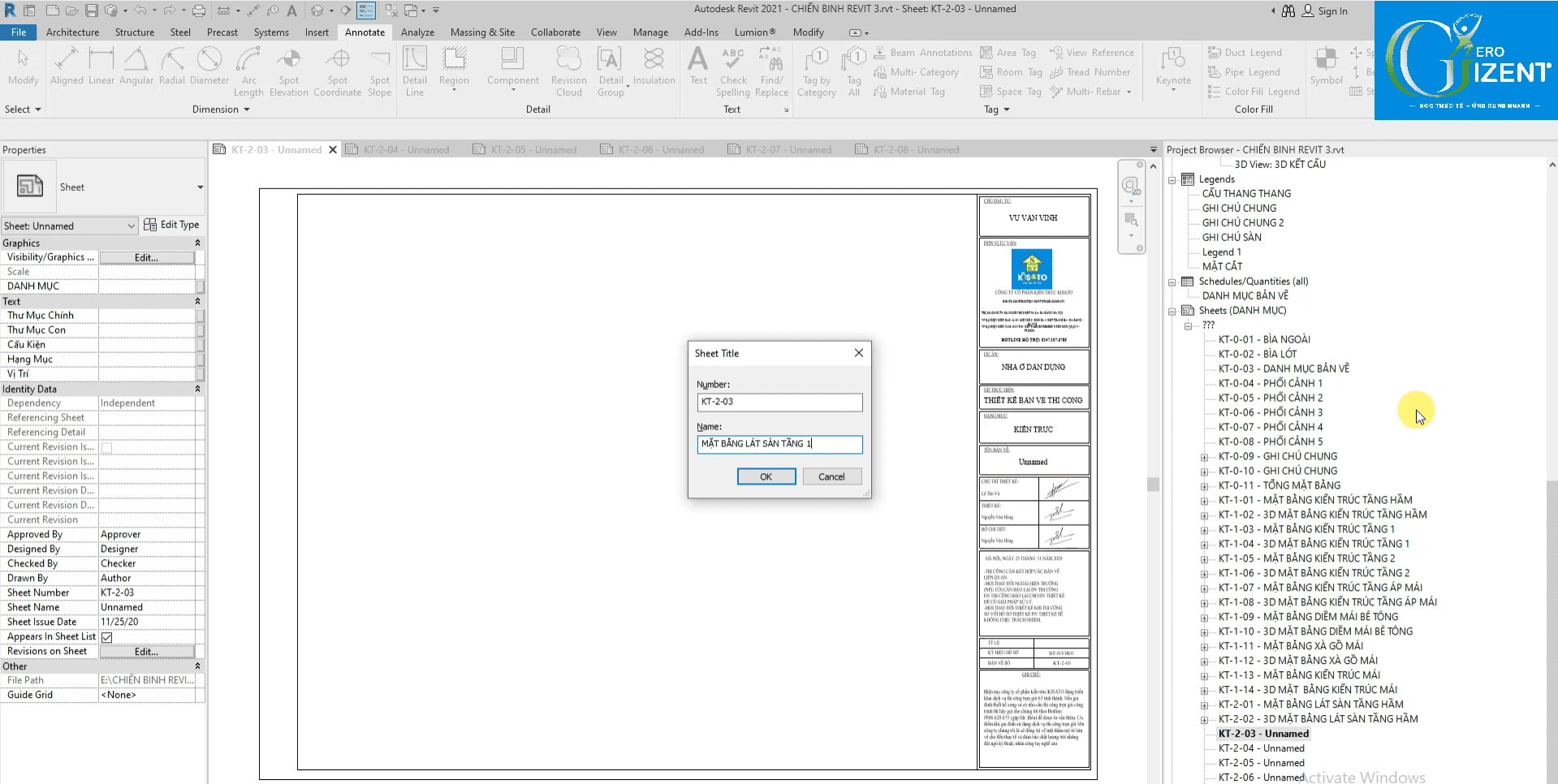

-Tạo các sheet. và đổi tên thành các mặt bằng lát sàn các tầng.

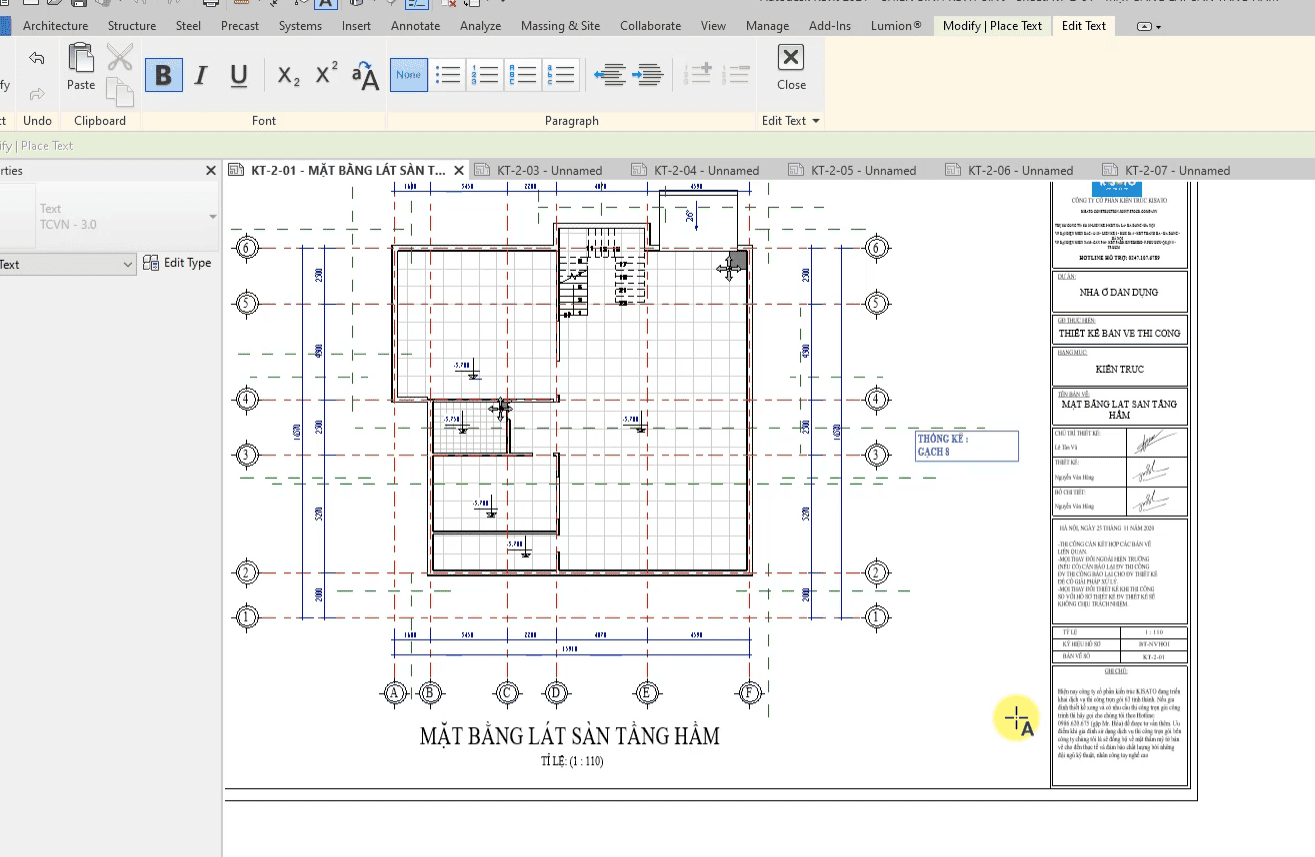

-Kéo các view mặt bằng lát sàn các tầng, vào các sheet khung ten vừa tạo,
-Dùng View template áp dụng cho nhiều view. Có thể tạo mới hoặc chỉnh sửa ở mục Assign View Template.
-Sau apply view template ta được kết quả,

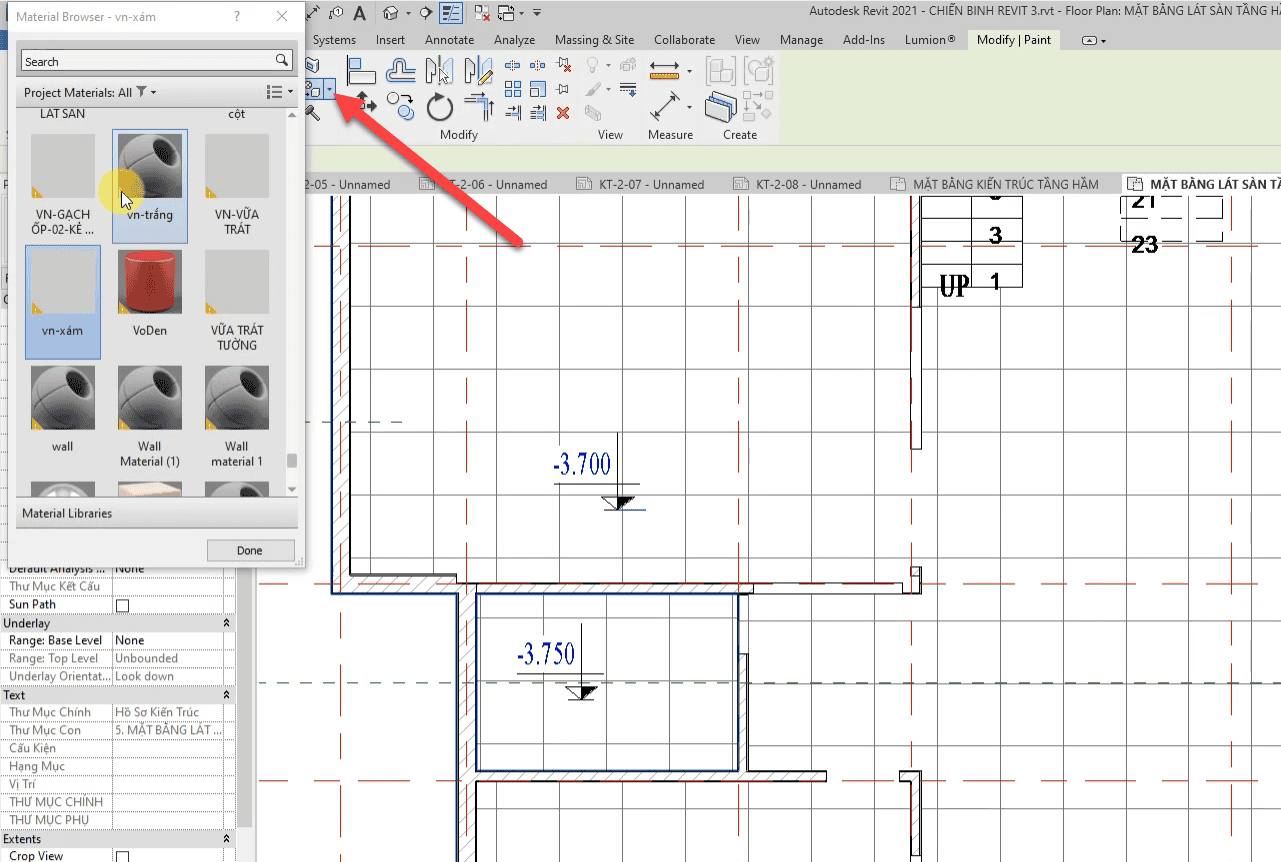

-Vị trí sàn vệ sinh để tạo gạch 300×300 , dùng paint để thể hiện gạch 300×300. Và Align mép sàn với mép tường,

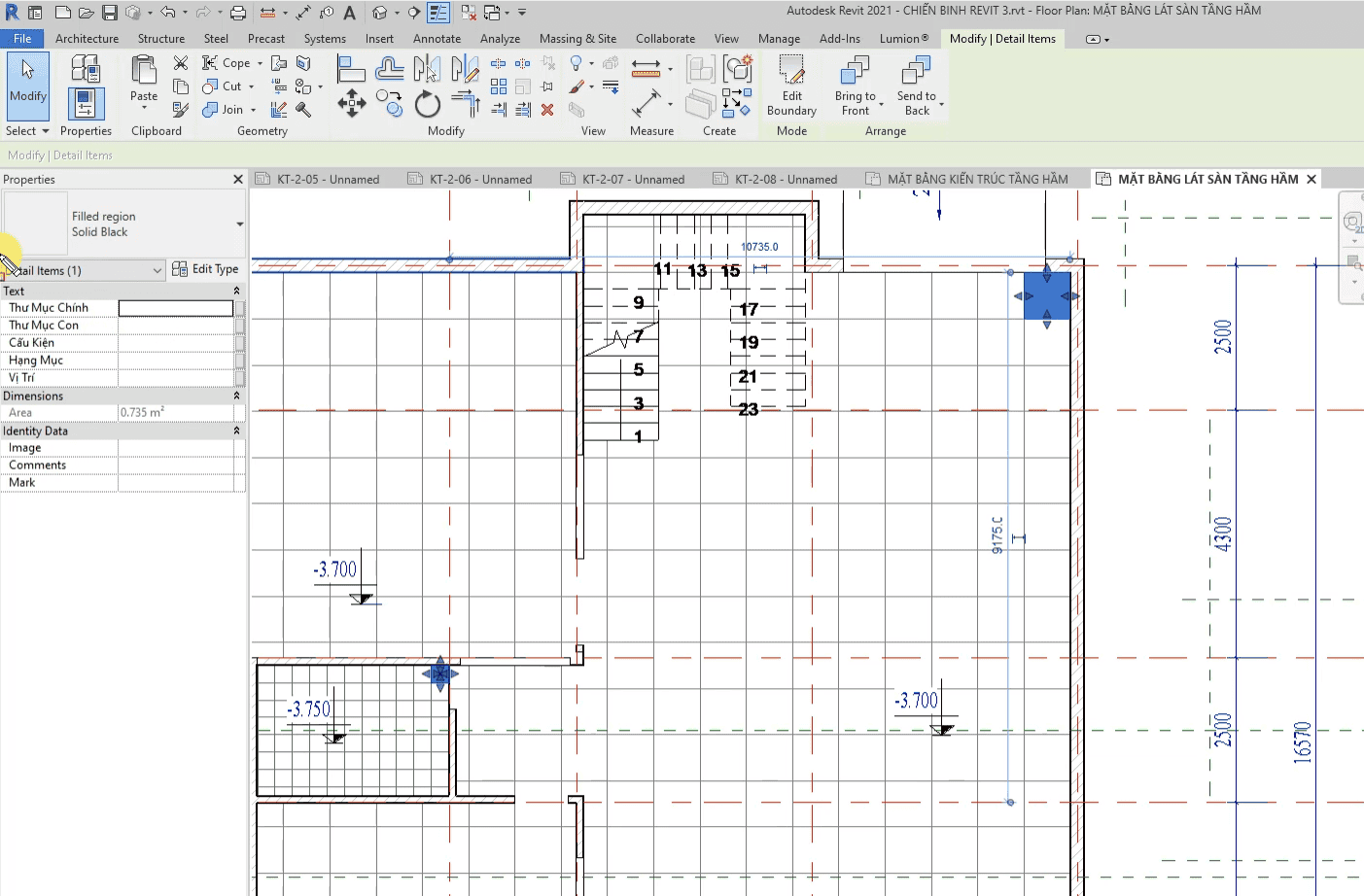

-Dùng fill region để tạo viên gạch định vị ( trước khi tạo phải bật Category detail item trong bảng VG.
-Đặt kí hiệu hướng lát độ dốc lát khu vệ sinh,
-Tạo bảng thông kê số lượng viên gạch cho từng loại gạch , cho từng tầng,di

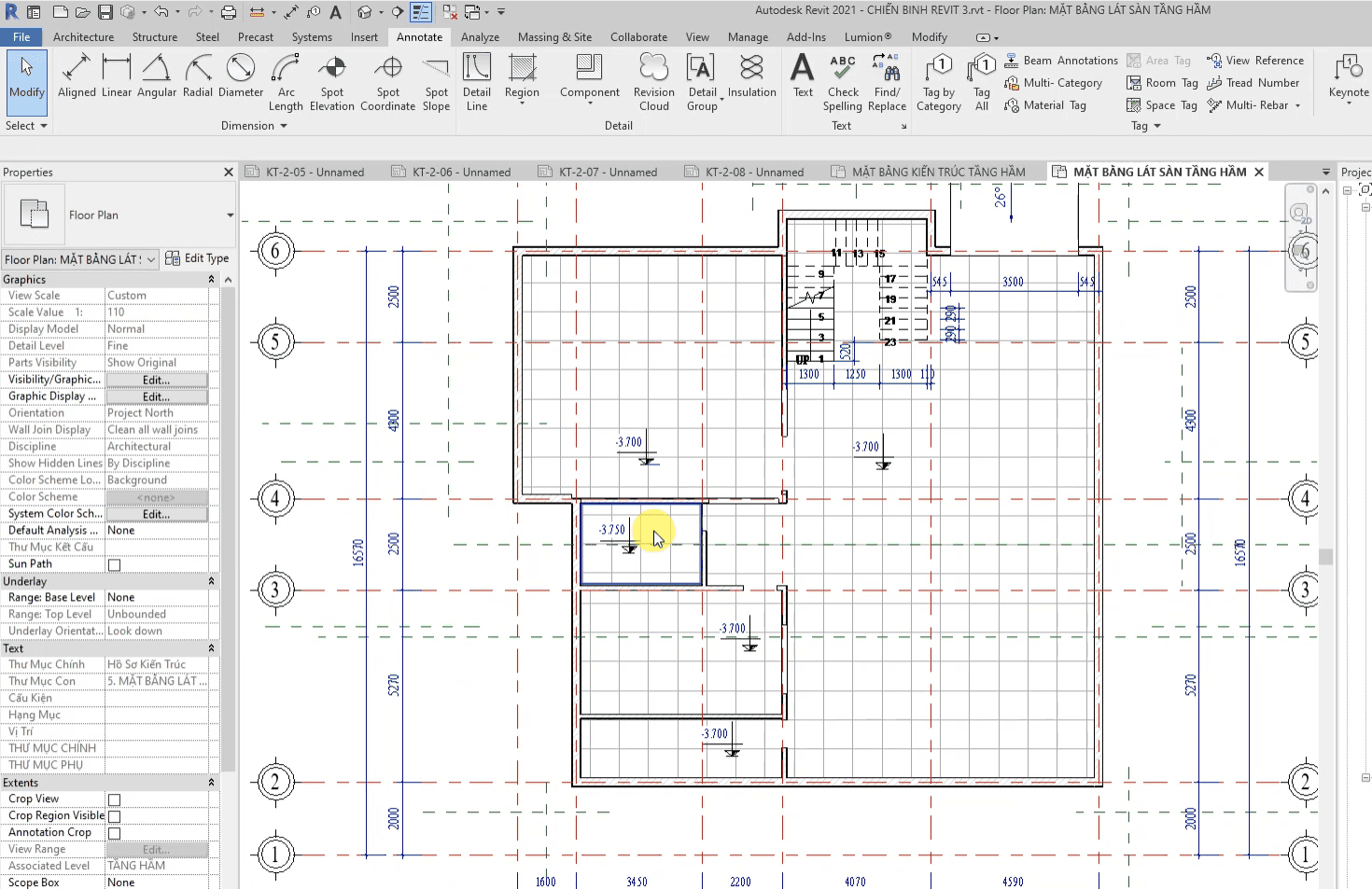

-Tiến Dim mặt bằng lát sàn.
-Tạo 3D mặt bằng lát tầng hầm .

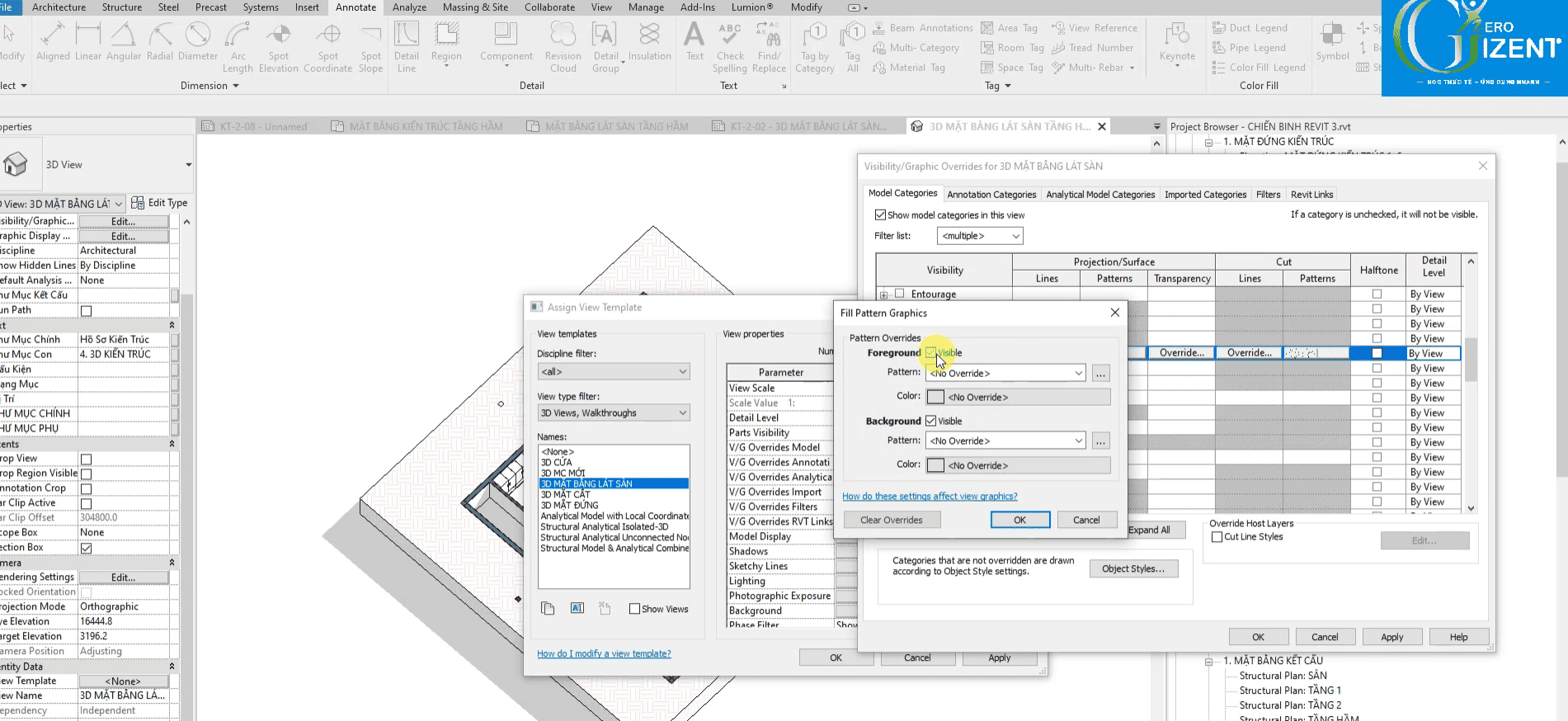

-Tương tự như tạo MBKT tầng, chỉnh section box và chú thích các viên gạch định vị , chỉnh trong bảng Visibility Graphic, mục patterns cửa floor tích chọn Visible
-Tương tự làm mặt bằng lát sàn tầng 1.
-Dupluicate> tạo mặt bằng lát sàn tầng 1, và áp view Template. Vừa tạo ở mặt bằng lát sàn tầng hầm

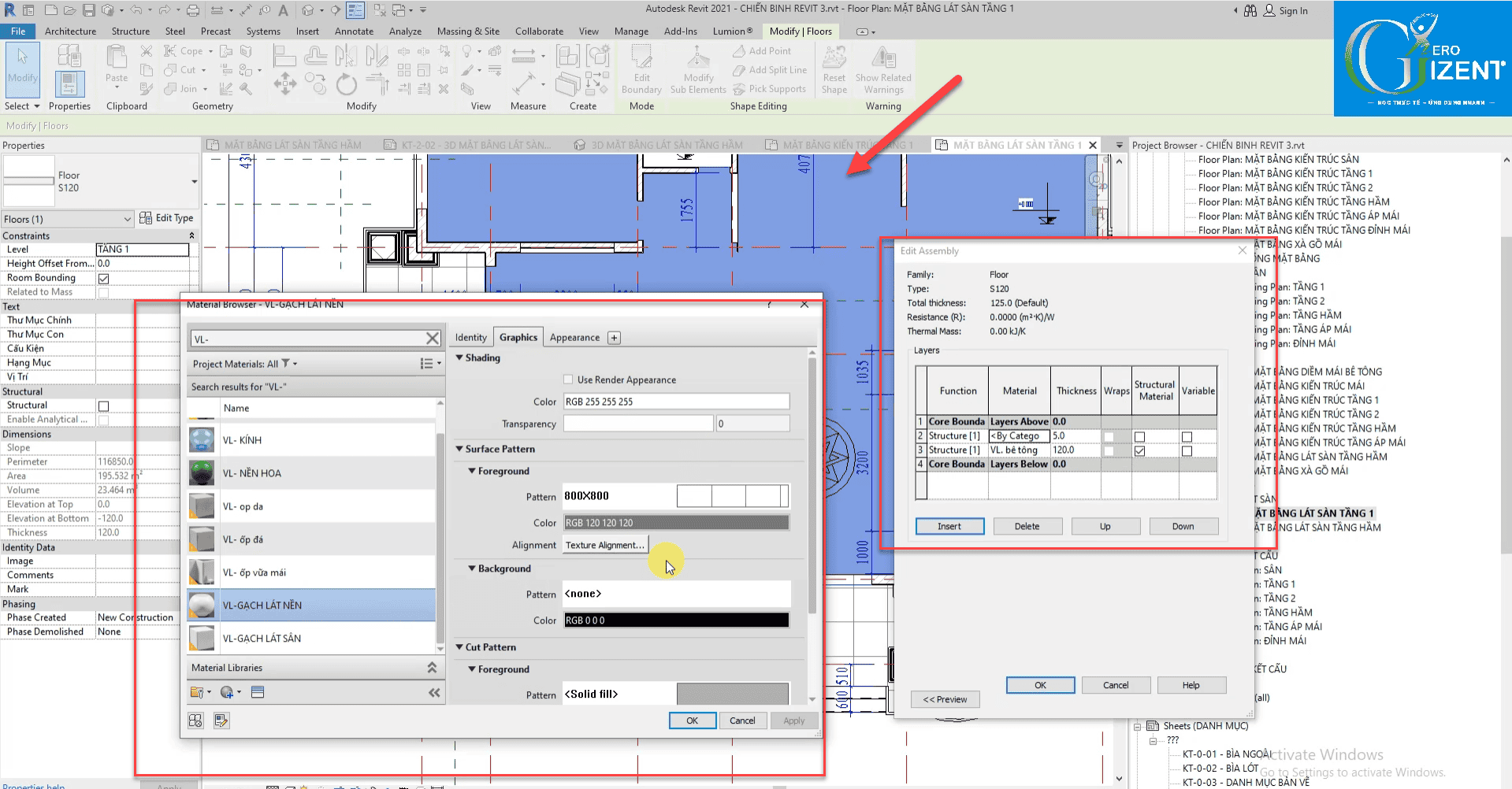

-Tạo thêm lớp gạch lát sàn tầng 1 bằng các edit>insert thêm 1 lớp vật liệu , tương tự như sàn vệ sịnh vơi gạch 300×300. Và đối với 2 sảnh là ốp đá granite.
-Align các mép gạch trừng với mép tường, và dồn các vị trí cắt gạch ở vi trí khuất , cắt gạch là ít nhất.
-Tiến hành thông kê gạch bằng các đo diện tíc từng phòng chia cho diện tích 1 viên gạch ,
-Tạo view 3D mặt bằng lát sàn cho từng tầng,
