Bài 35. Triển khai hồ sơ chi tiết công trình (Phần 4)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 35
Phần 1
Phần 2
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh, cũng như nắm vứng về kiến thức chuyên môn
-Bài học này ta tiếp tục triển khai mặt bằng kiến trúc tầng áp mái ,và mặt bằng bê tông diềm mái, mặt bằng hệ xà gồ li tô.

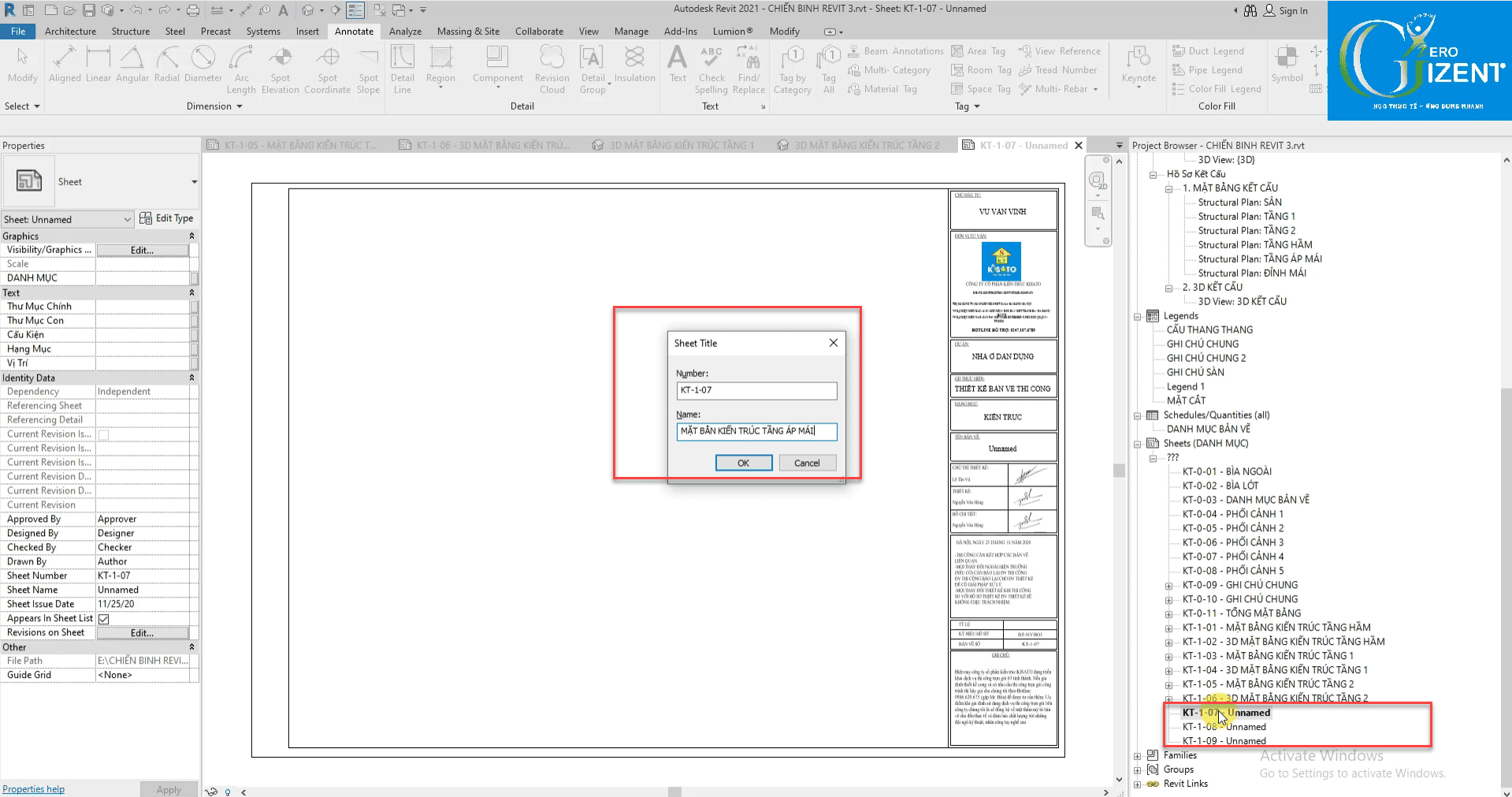

– Tạo sheet và đặt tên cho sheet mặt bằng kiến trúc tầng áp mái,
-Kéo view mặt bằng kiến trúc tầng áp mái vào sheet vừa tạo ra.
-Chỉnh tỉ lệ,chế độ hiện thị cho phù hợp.
-Chọn underlay : none để không nhìn xuống tầng dưới.
-Tiến hành Dim cho mặt bằng kiến trúc như dim các mặt bằng khác

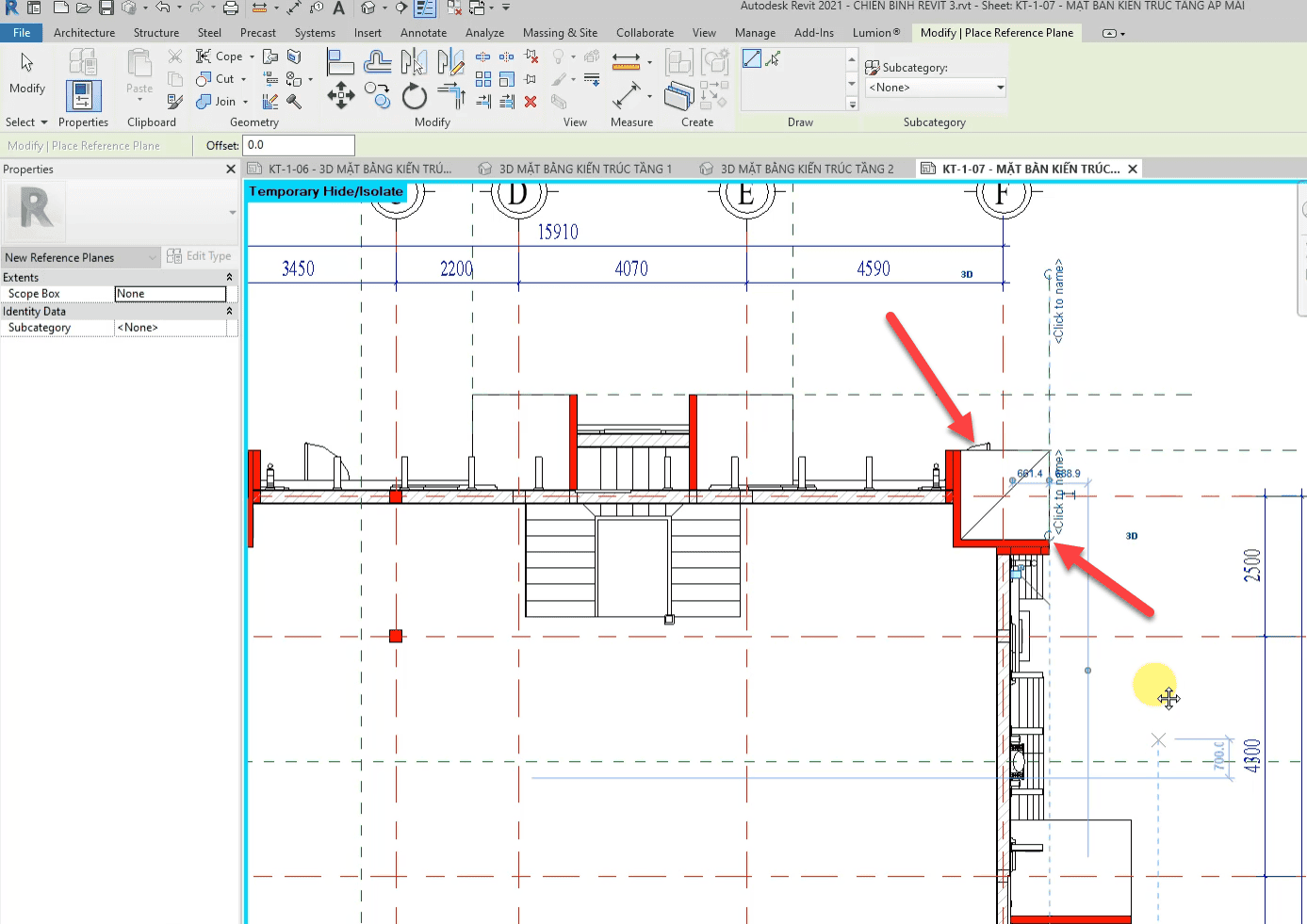

-Nhưng mép mái cần để dễ dim và thống nhất khoảng cách ta dùng các referplane để đánh dấu ví trí
-join các cột

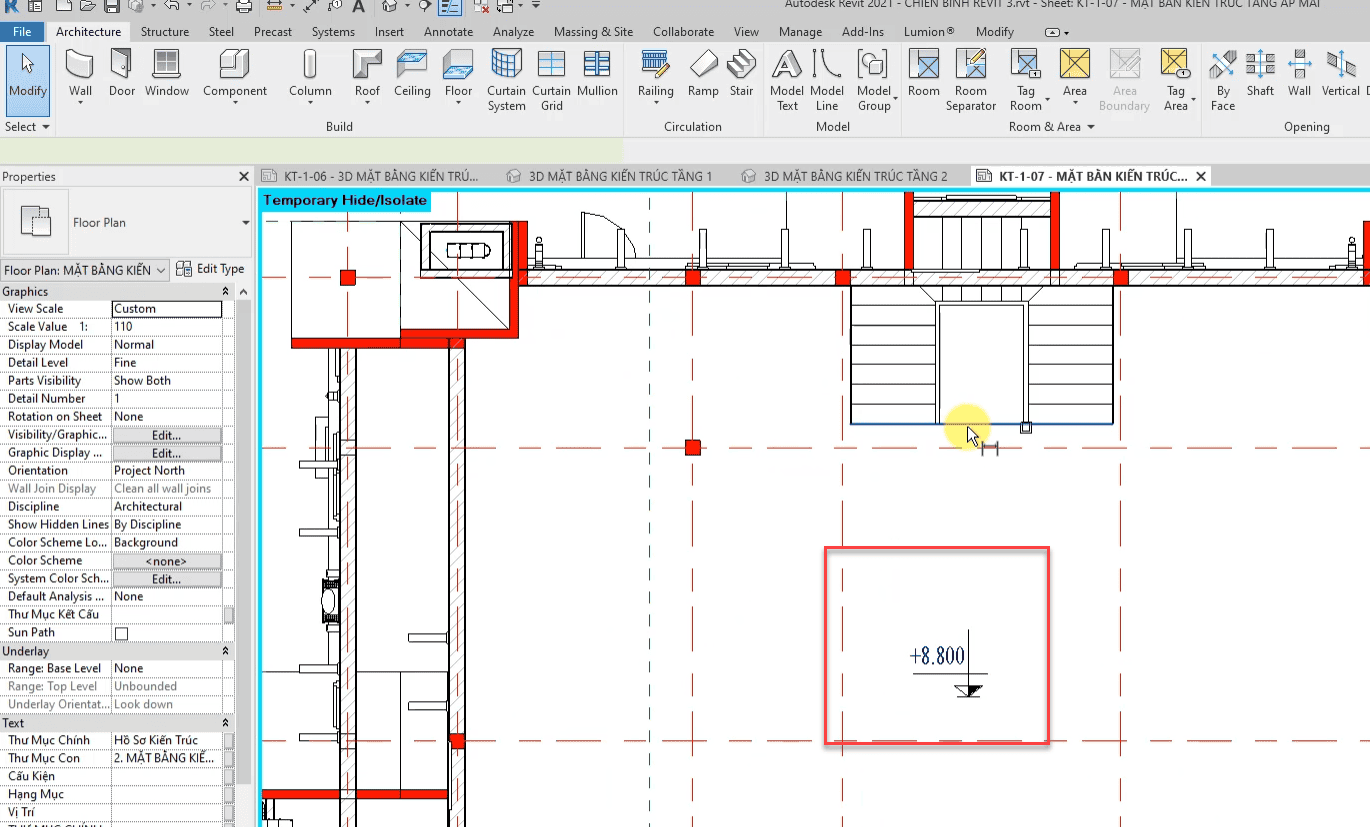

-Tag coste sàn tầng mái cho công trình., đánh số bậc thang cho công trình.Anotate> tread number,
-Tạo view 3D cho mặt bằng tấng áp mái.

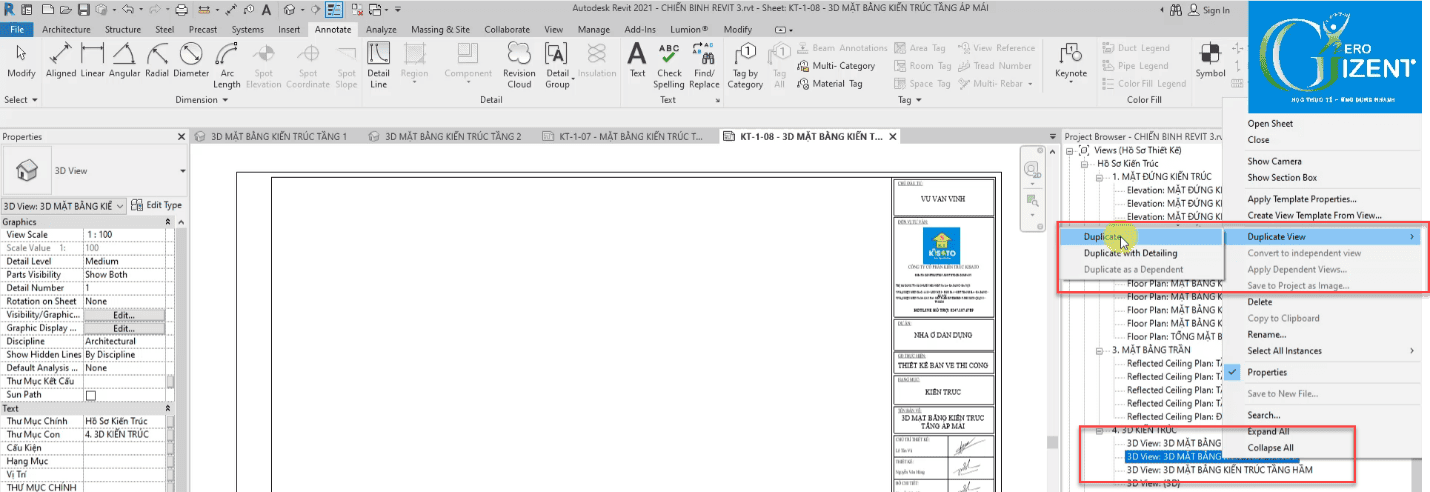

-Dupluicate>3D mặt bằng kiến trúc tầng 2> Rename mặt bằng kiến trúc tầng 2.
-Chỉnh section box để có 3d mặt bằng kiến trúc tầng áp mái.

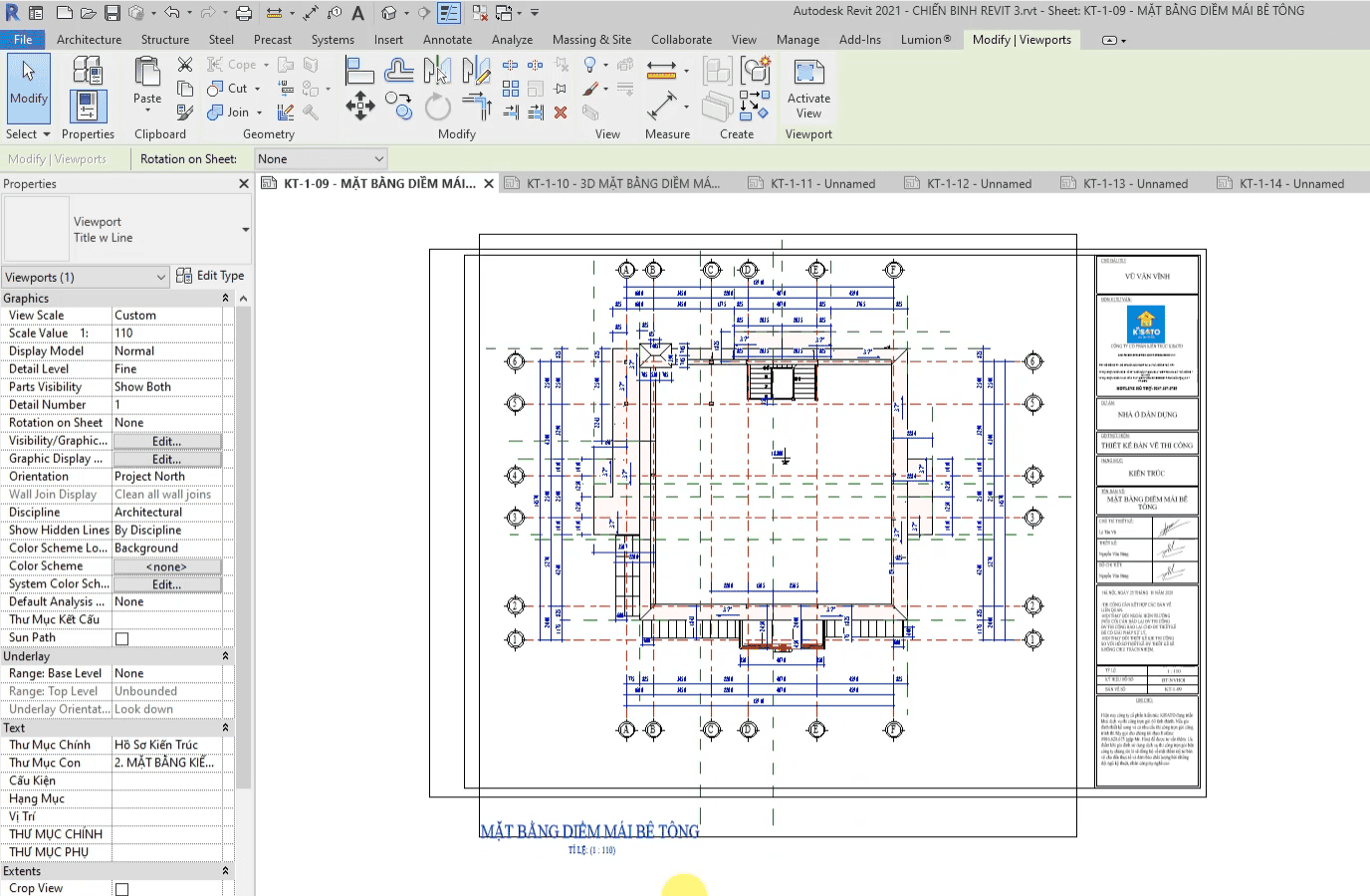

– Làm tương tự đối với mặt bằng bê tông diềm mái

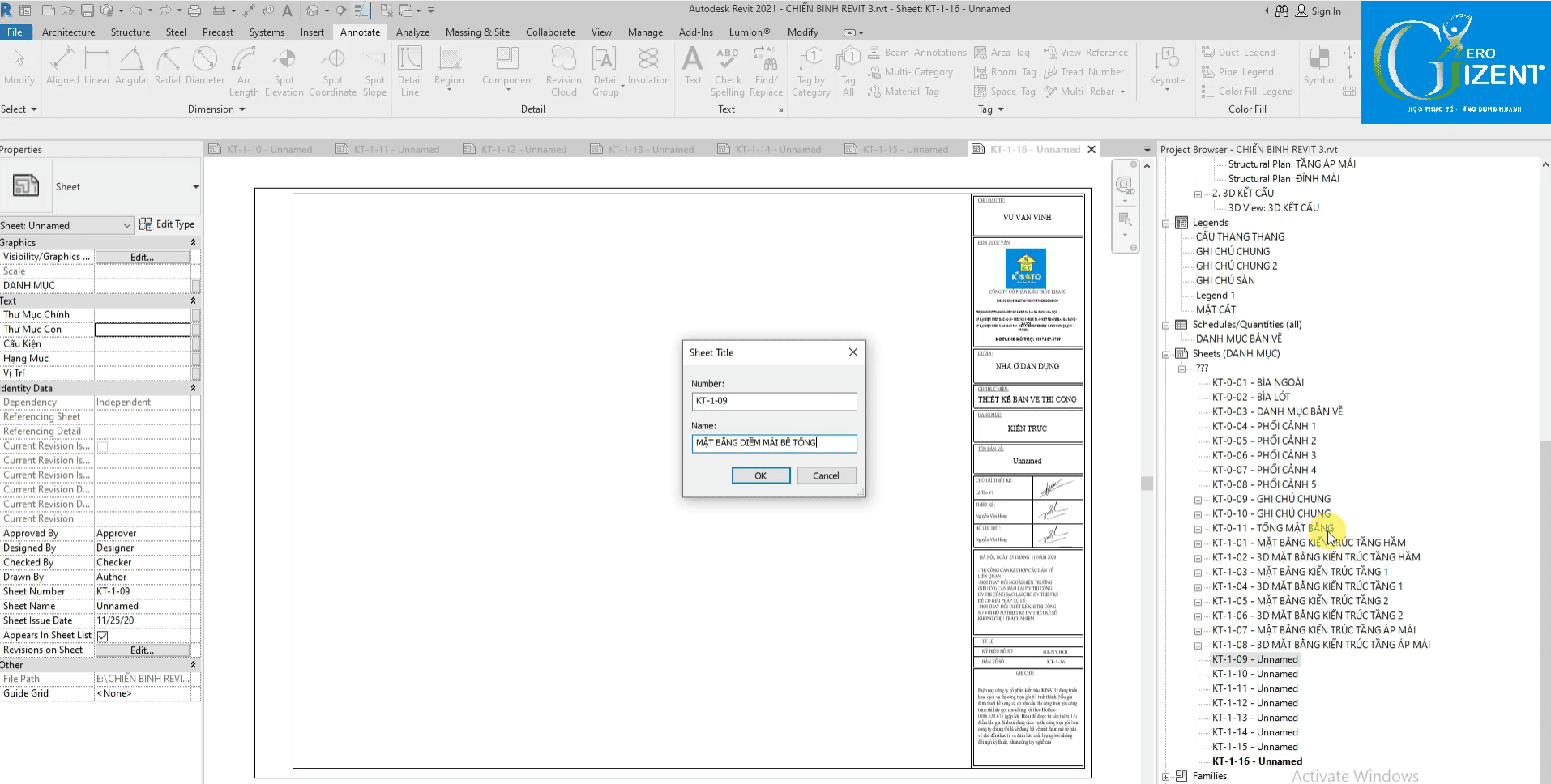

– Tạo sheet khung tên và kéo view vào sheet vừa tạo> đổi tên

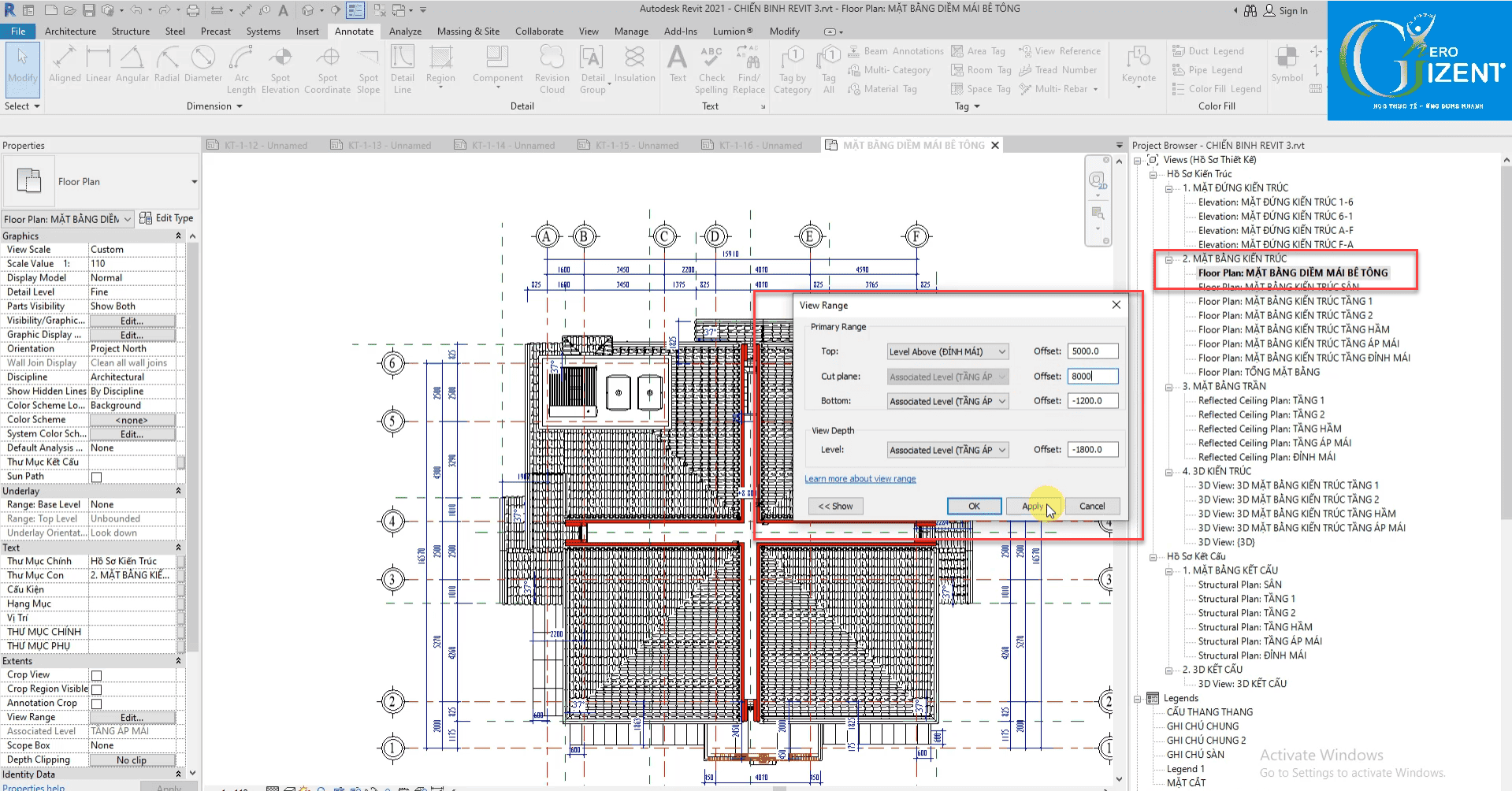

-Chỉnh view rage để nhìn thấy toàn bộ bê tông diềm mái.
-Ẩn hết các đối tượng không cần thiết( ngói. Hệ xà gồ-li tô).chỉ để hiện bê tông diềm mái.

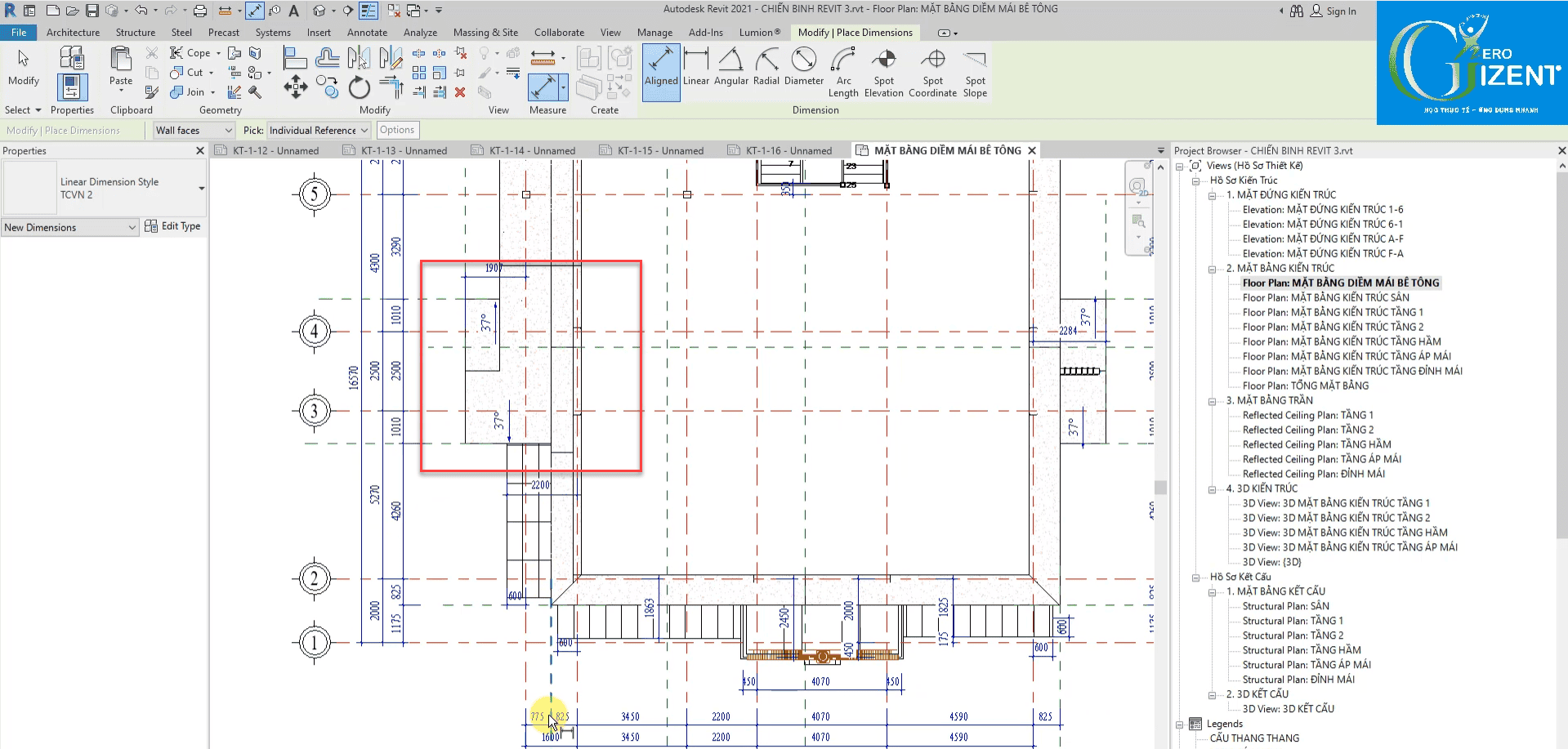

-Tiến hành Dim và đánh độ dốc cho diềm bê tông mái , dùng các Referplane để đánh dấu các đỉnh mái.
–

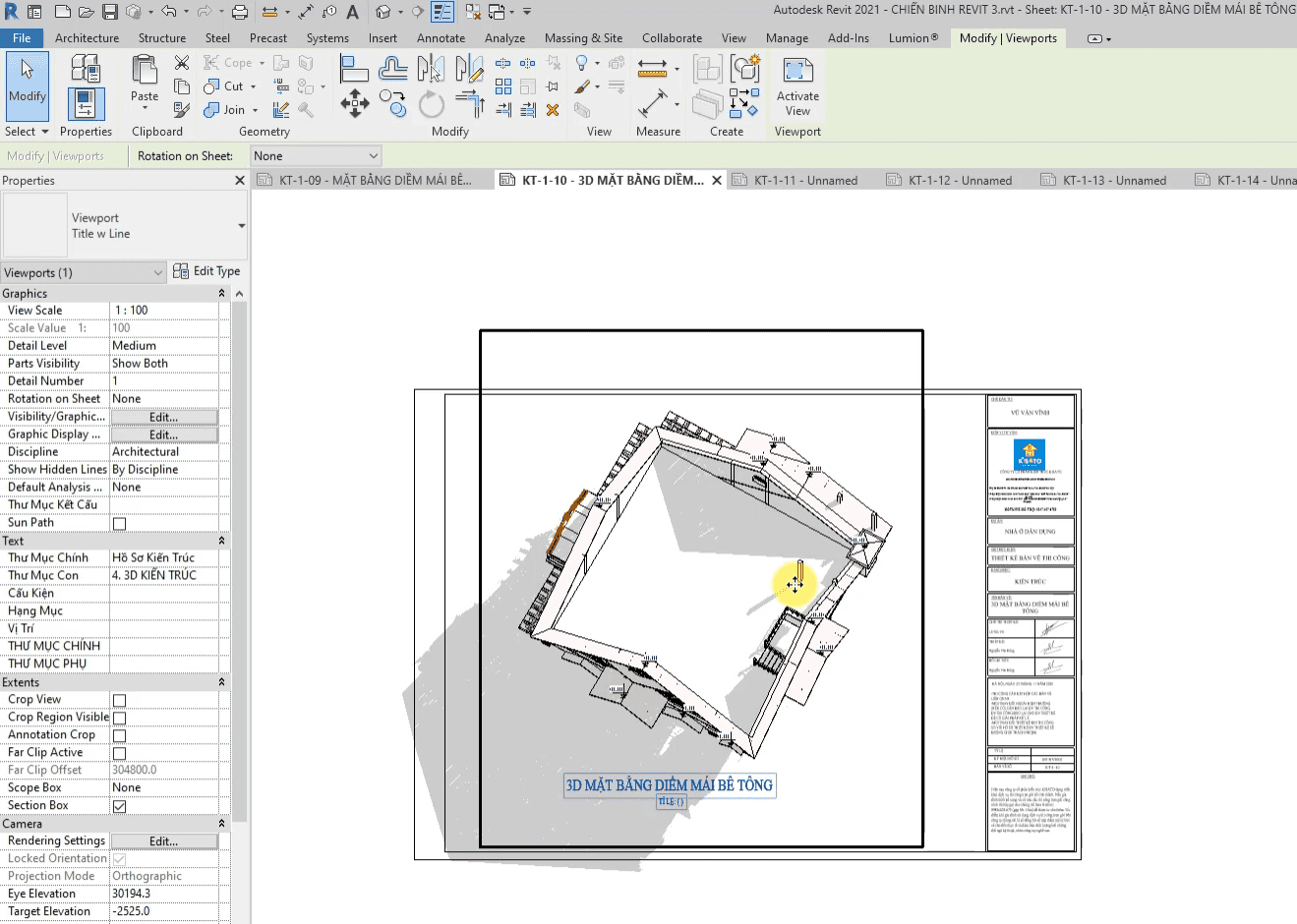

-Tạo view 3D cho mặt bằng bê tông diềm mái ,Dupluicate view 3D mặt bằng kiến trúc tầng áp mái > chỉnh section box> đổi tên thàng 3D mặt bằng bê tông diềm mái
-Đánh độ dốc cho diềm mái , và cao độ cho đỉnh diềm bê tông mái,

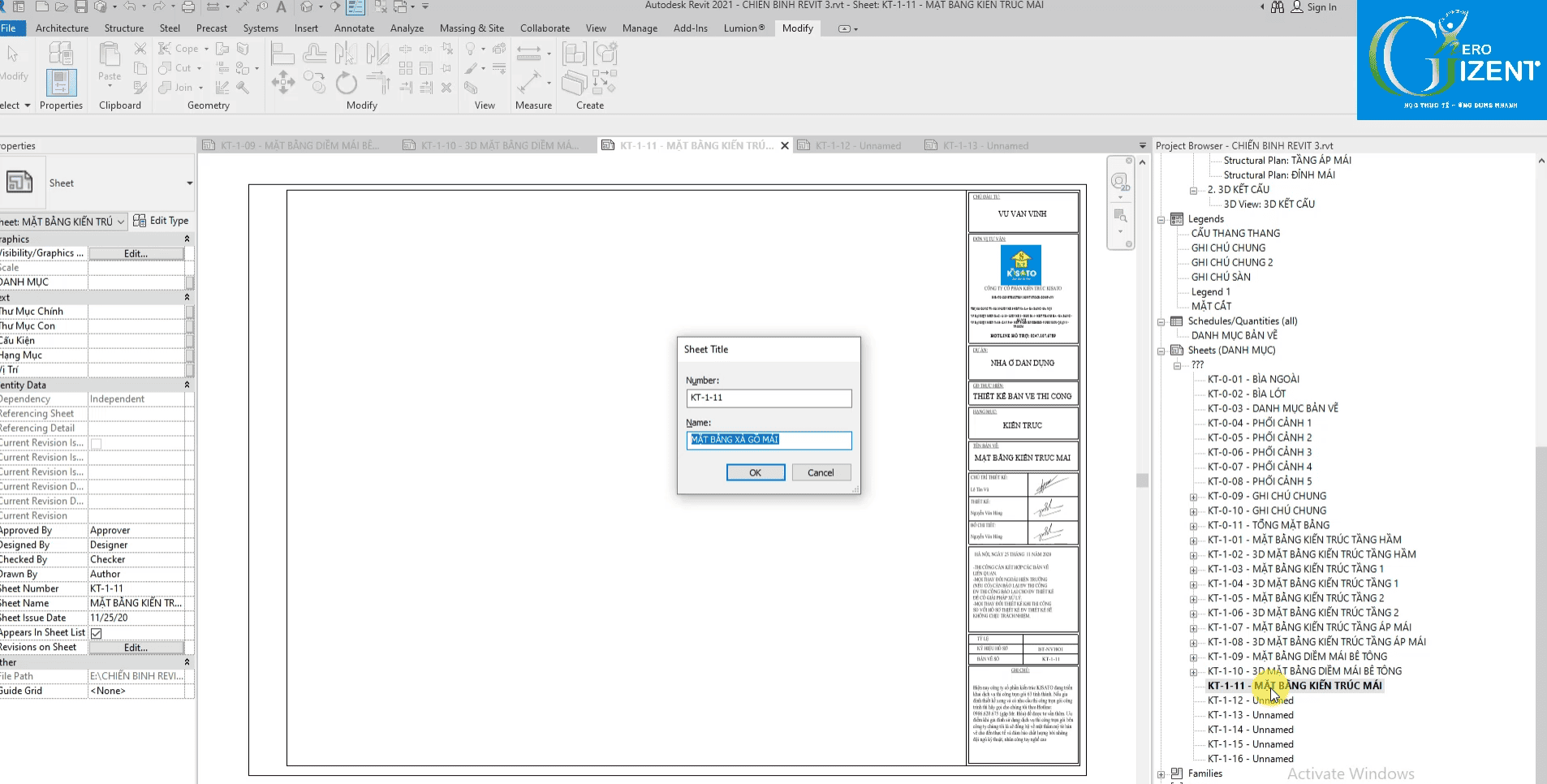

-Lam tương tự với mặt bằng hệ xà gồ-lito mái và mặt bằng kiến trúc mái,
-Chú ý: phải đỉnh vị được các đinh mái để dễ dàng thi công mái.
