Bài 32. Triển khai hồ sơ chi tiết công trình (Phần 1)
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 32
Phần 1
Phần 2
Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc, và các khung tên bản vẽ chi tiết, cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh, cũng như nắm vứng về kiến thức chuyên môn

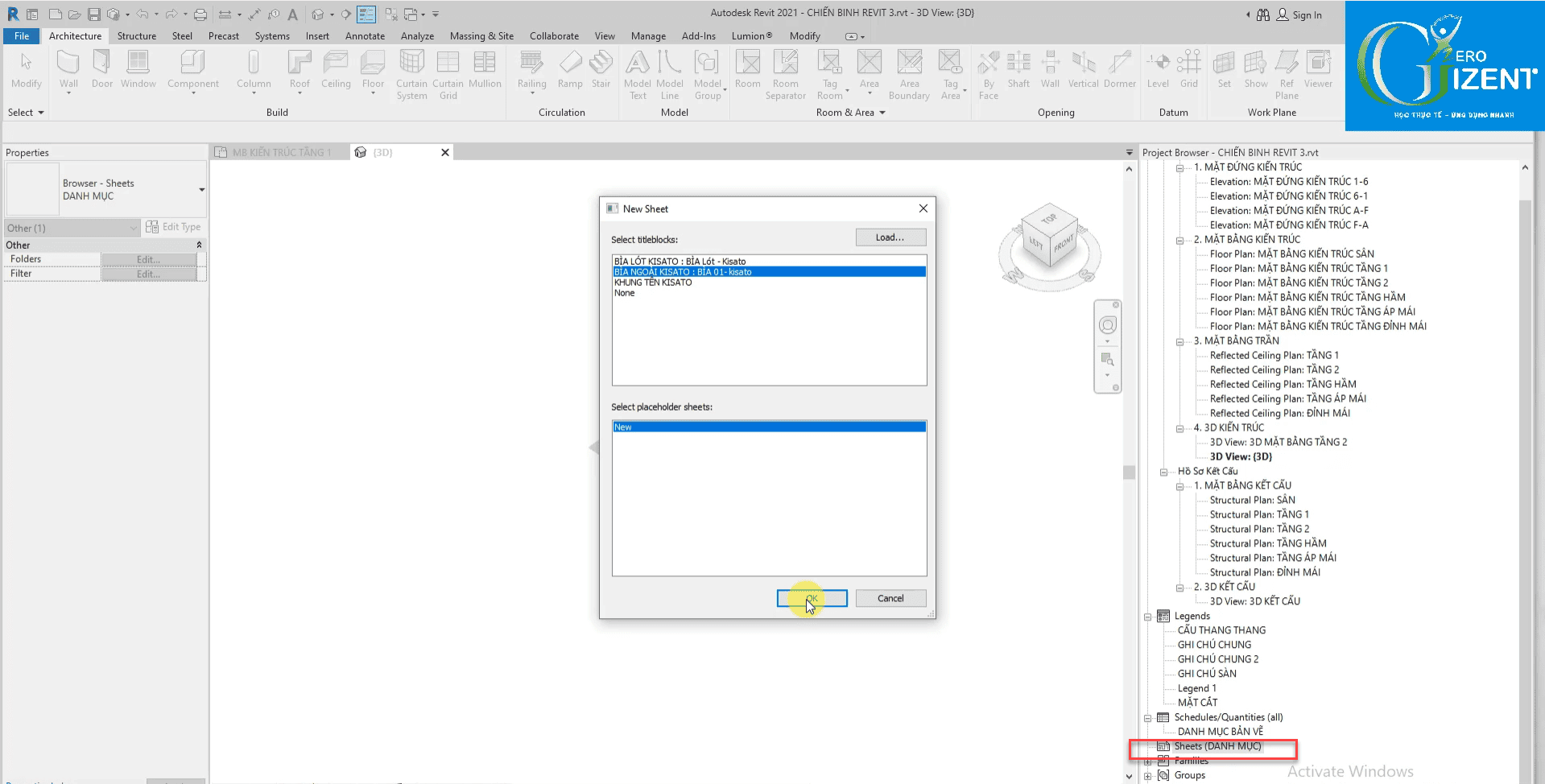

Bước 1:Đầu tiên ta tạo ra các khung tên bản vẽ (sheet) để đưa các view vào
-Chọn chuột phải sheet> new sheet> chọn khung tên cần vẽ, chọn bìa , chòn bìa lót ( là các family đã được tạo sẵn)
-Sau đó đổi tên sheet đố > chọn sheet > chuột phải > ấn rename.
-Bước 2: tạo bản vẽ phối cảnh

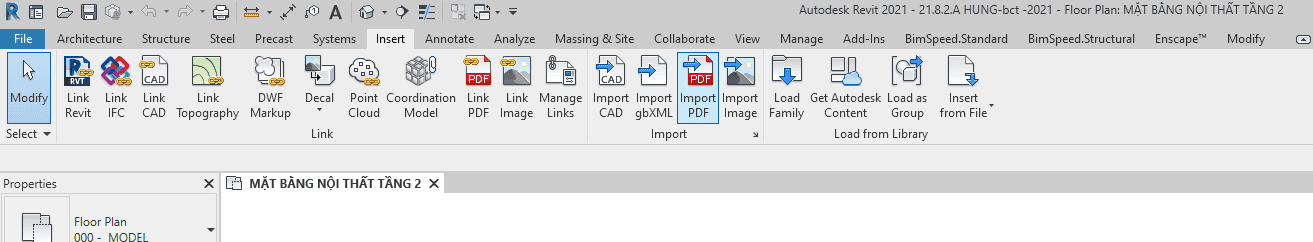

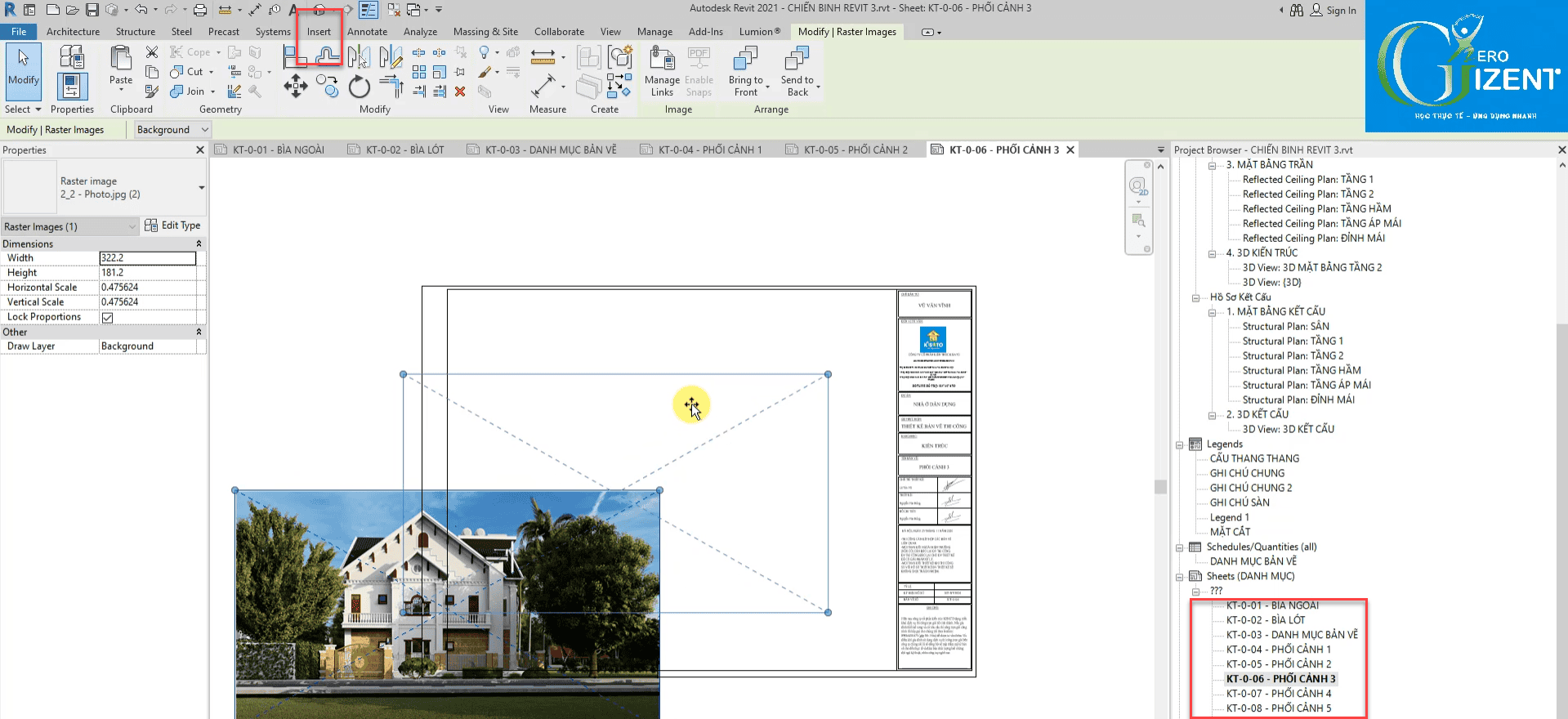

– để đưa ảnh vào trong sheet ta dùng công cụ insert>import image
-Bước 3: Tạo bản vẽ ghi chú chung

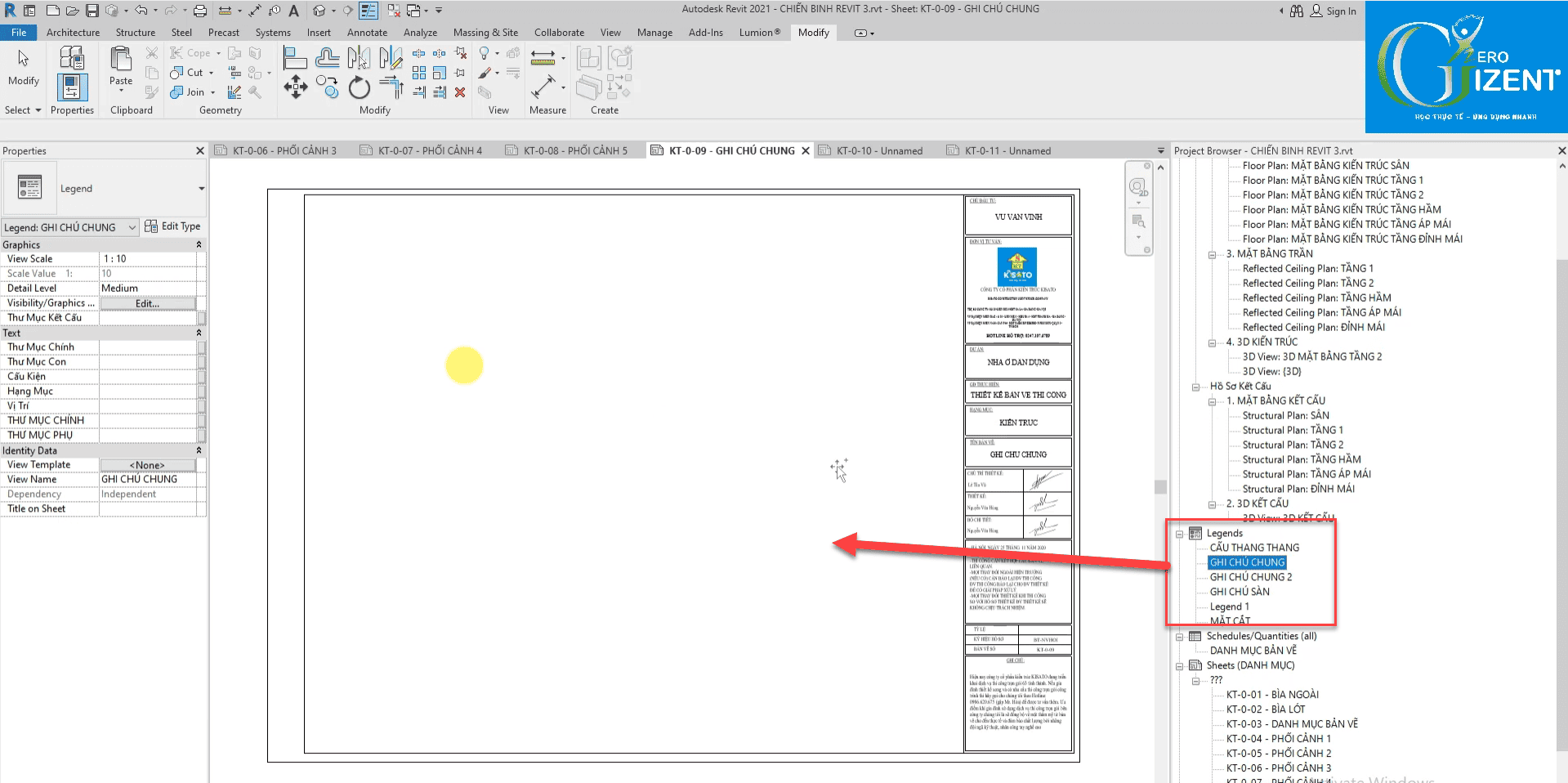

-thường ghi chú các lớp vật liệu các kí hiệu và các tiêu chuẩn trong bản vẽ, kéo phần ghi chú ở mục legends vào bản vẽ.

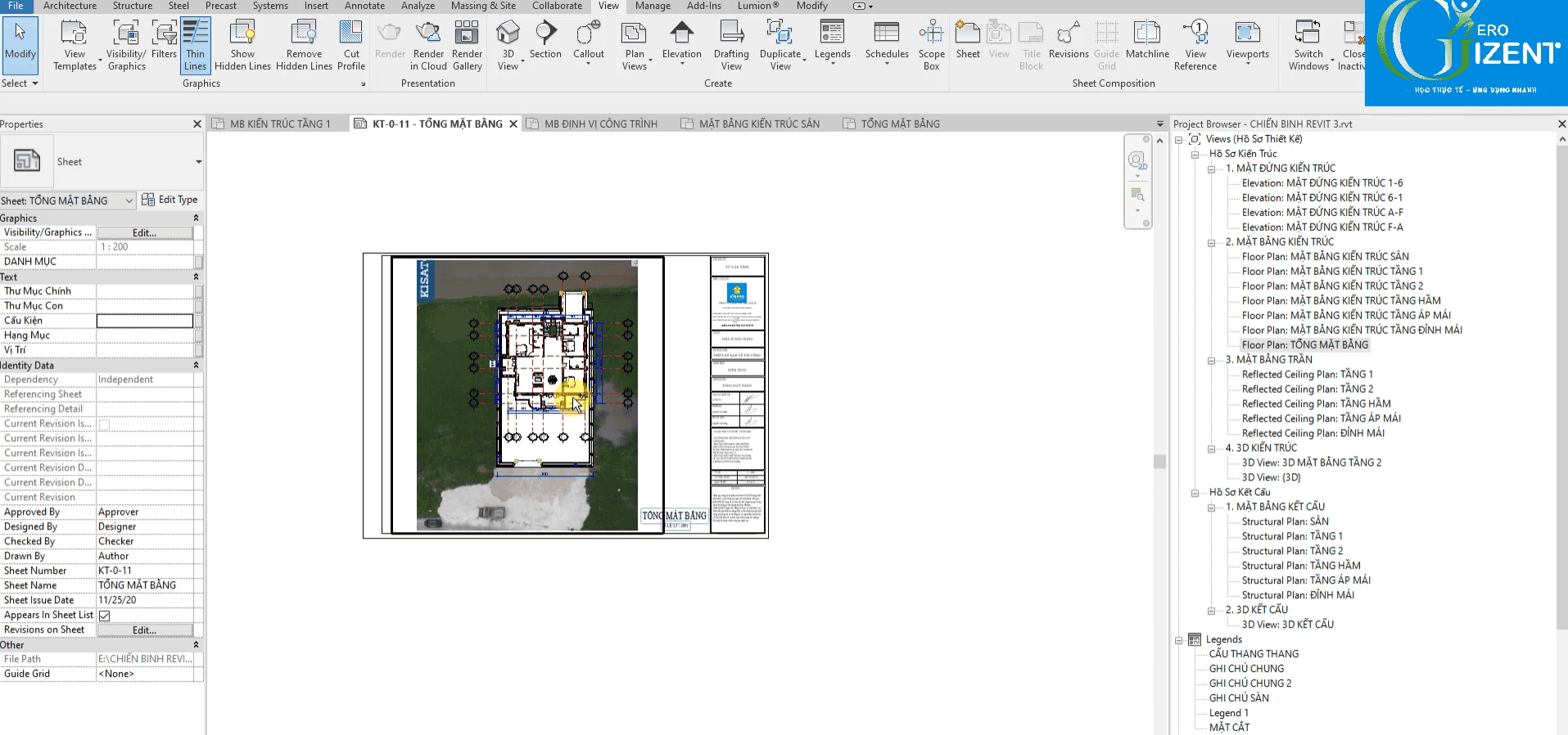

-Bước 4: Tạo bản vẽ định vị công trình

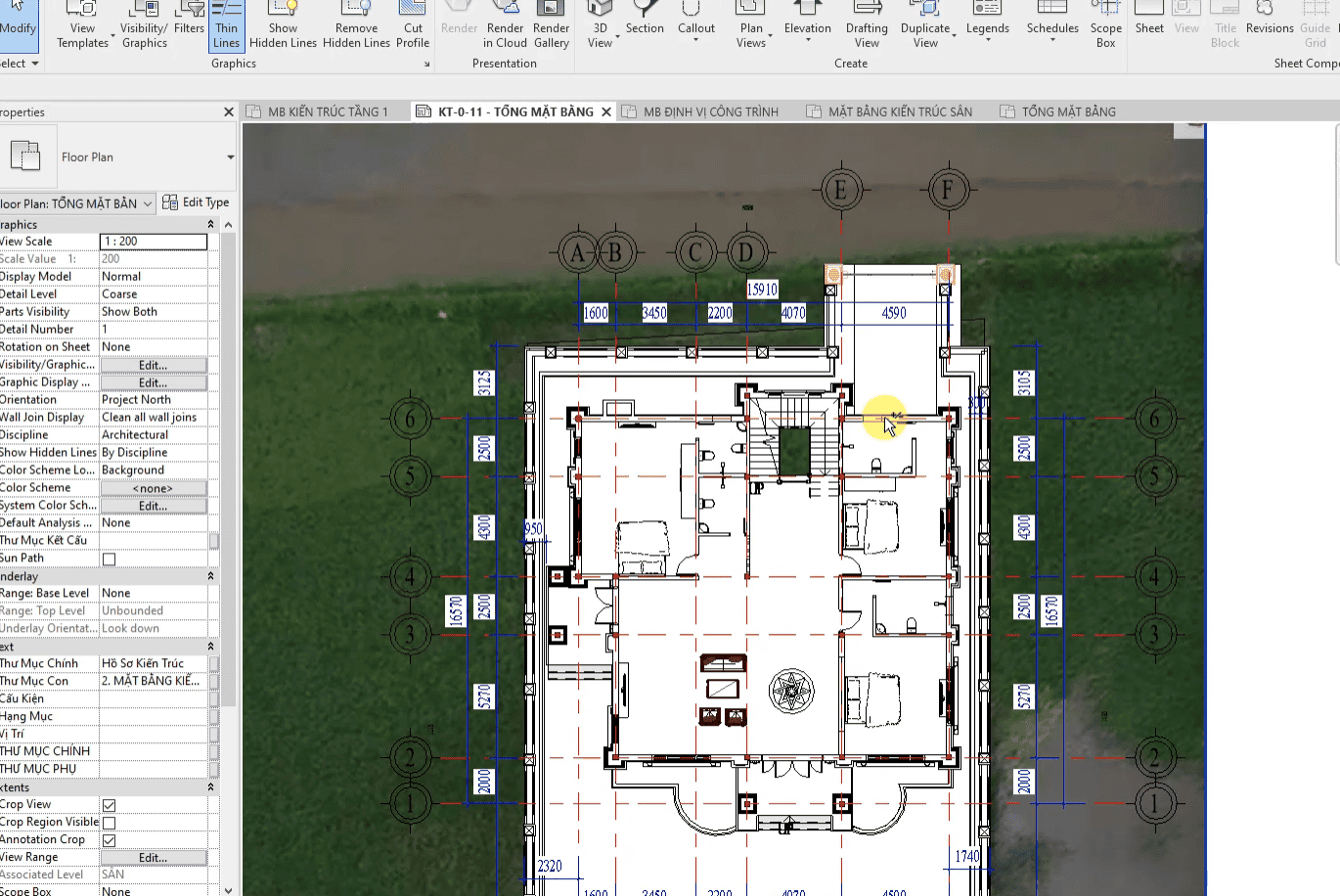

– kéo view tổng mặt bằng vào bản vẽ
-lưu ý : mặt bằng hiện trạng được dựng trên hiện trạng, , có kèm theo ảnh thực tế để cho chủ đầu tư dễ hình dung hơn.
Và kéo các dim ra ngoài công trình và để trong suốt.
