Bài 19. Đắp vẽ ngoại thất công trình (Phần 5)
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem thử bài 19 Phần 1
Phần 2
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
-Vẽ thêm 2 mái nhỏ cho mái chính, để vẽ mái con ta làm như sau:

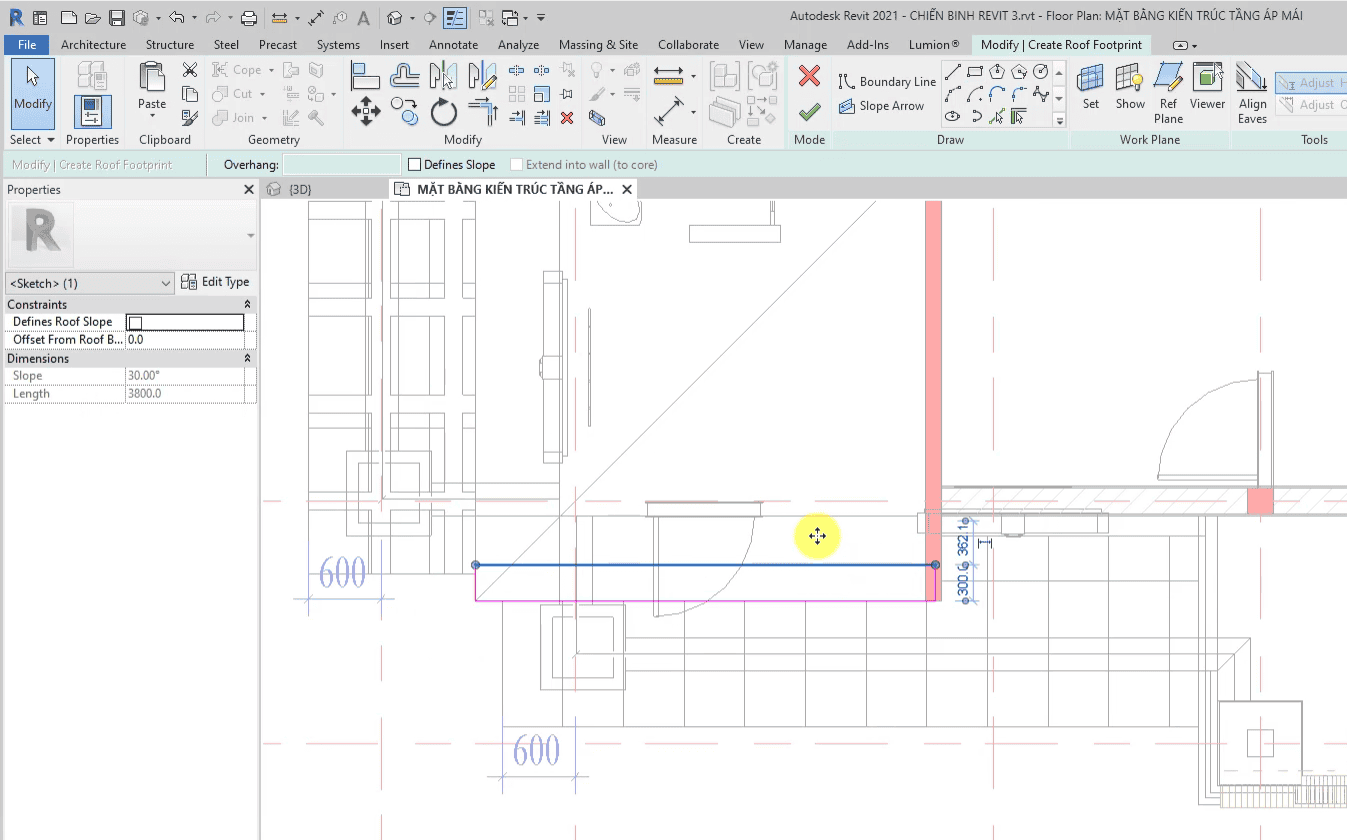

-Bước 1:Vào mặt bằng kiến trúc áp mái.
-Gõ lệnh Architecture>Greatr Roof Footprint. . dùng công cụ trong mục Draw để vẽ biên dạng cho mái và đánh độ dốc ở mục Define roof slope.
-Bước 2 : Trang trí mái sảnh chính bằng các phào phù điêu
-Để vẽ đặt cắt phù điêu trang trí , ta gõ lệnh CM . CHỌN loại phù điêu thích hợp đặt vào vị trí ,

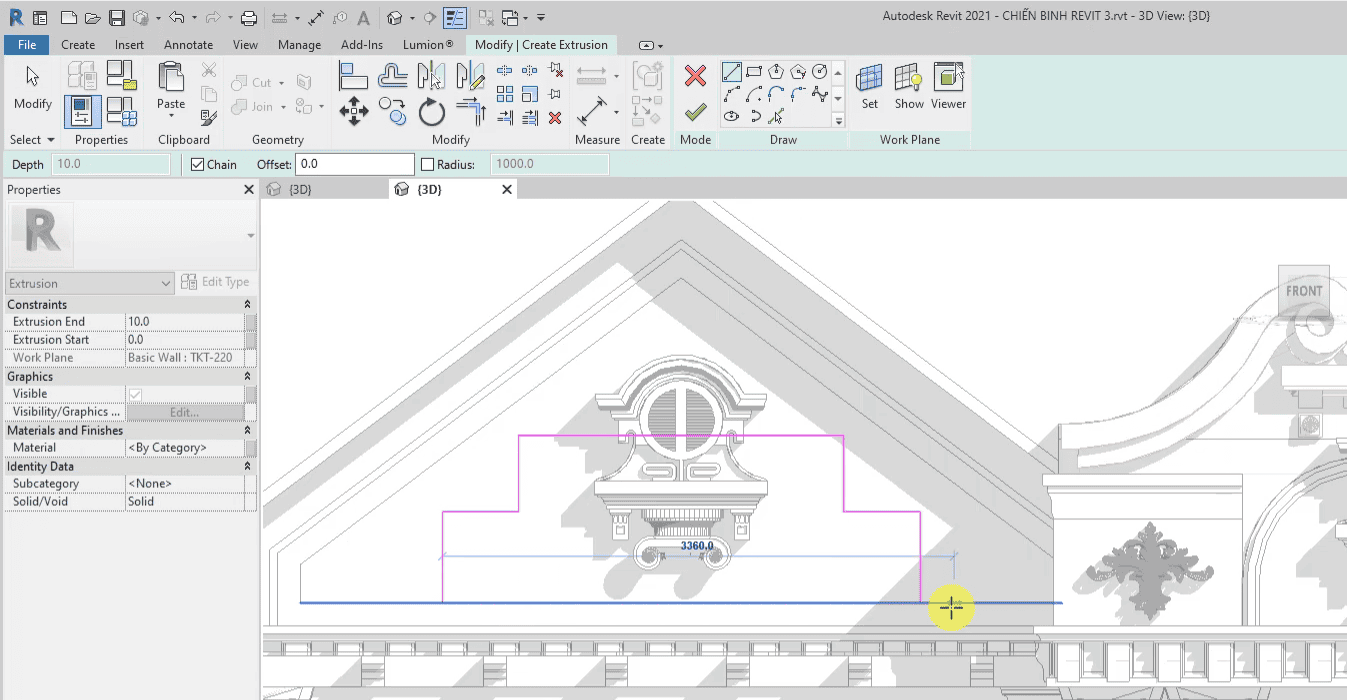

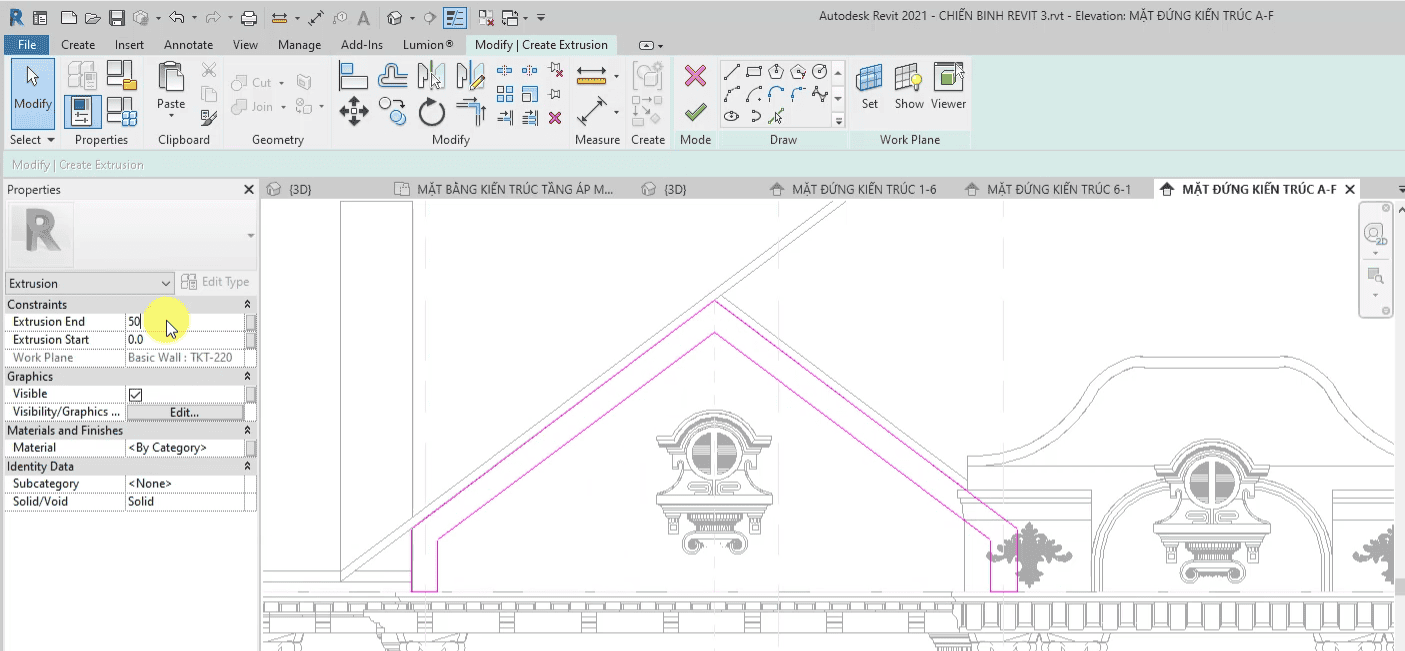

-Dùng Model in place> Extrustion để tại gỡ nổi ở vị trí này có độ dày 50 mm

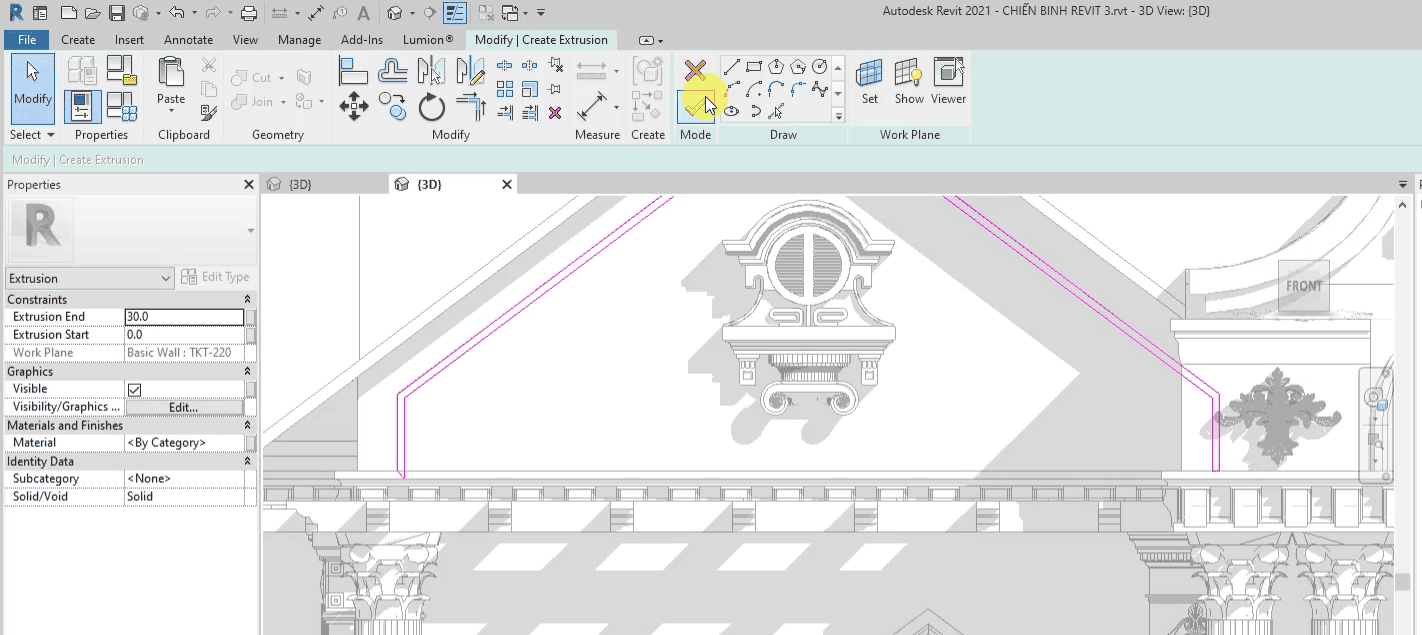

-Làm tương tự với bước trước ta tạo 1 gờ vuôn có kích thước 30mm
-Tương tự với việc tạo khối bằng Extrustion với chiều dày phù hợp
-Bước 3: Vẽ các hạt trang trí

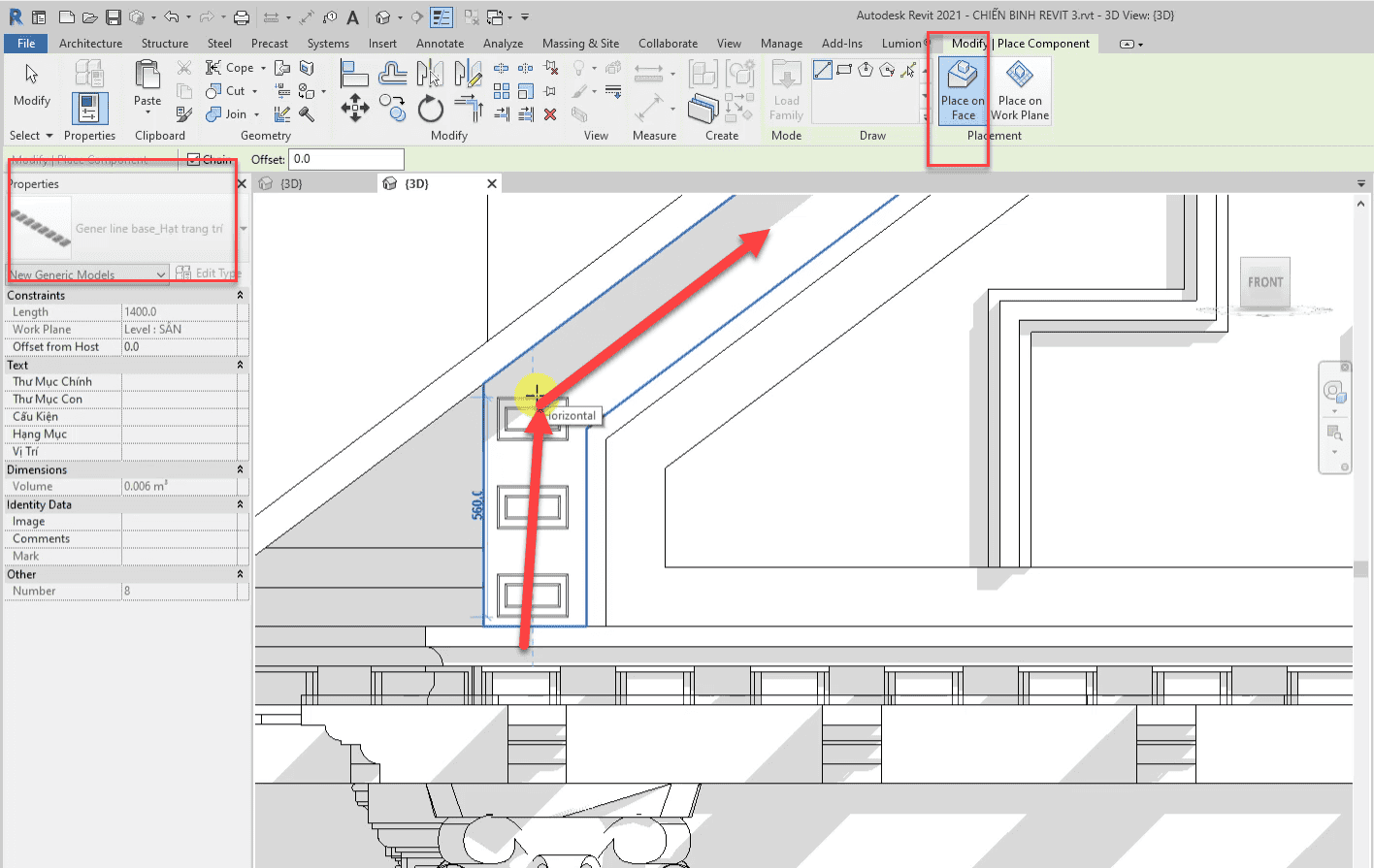

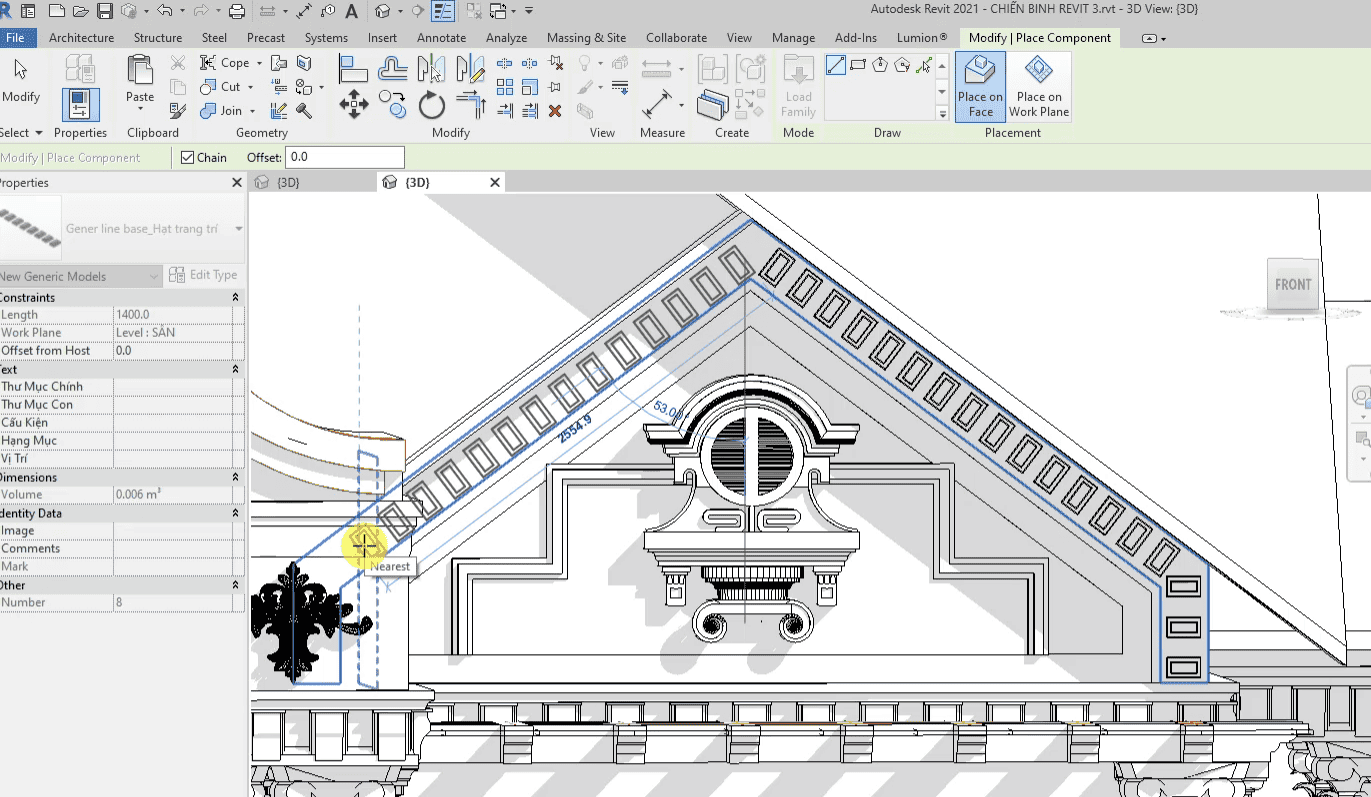

-Gõ lệnh CM chọn hạt trang trí và kéo dải vào vị trí cần
– vẽ xong ta được các chi triế trang trí như sau :
-Bước 4: Đắp vẽ trang trí mái chính

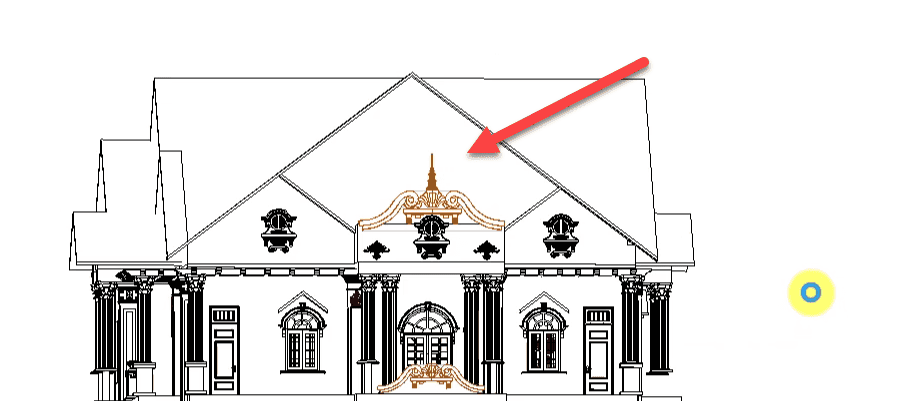

-Trước tiên đặt các phù điêu vào vị trí

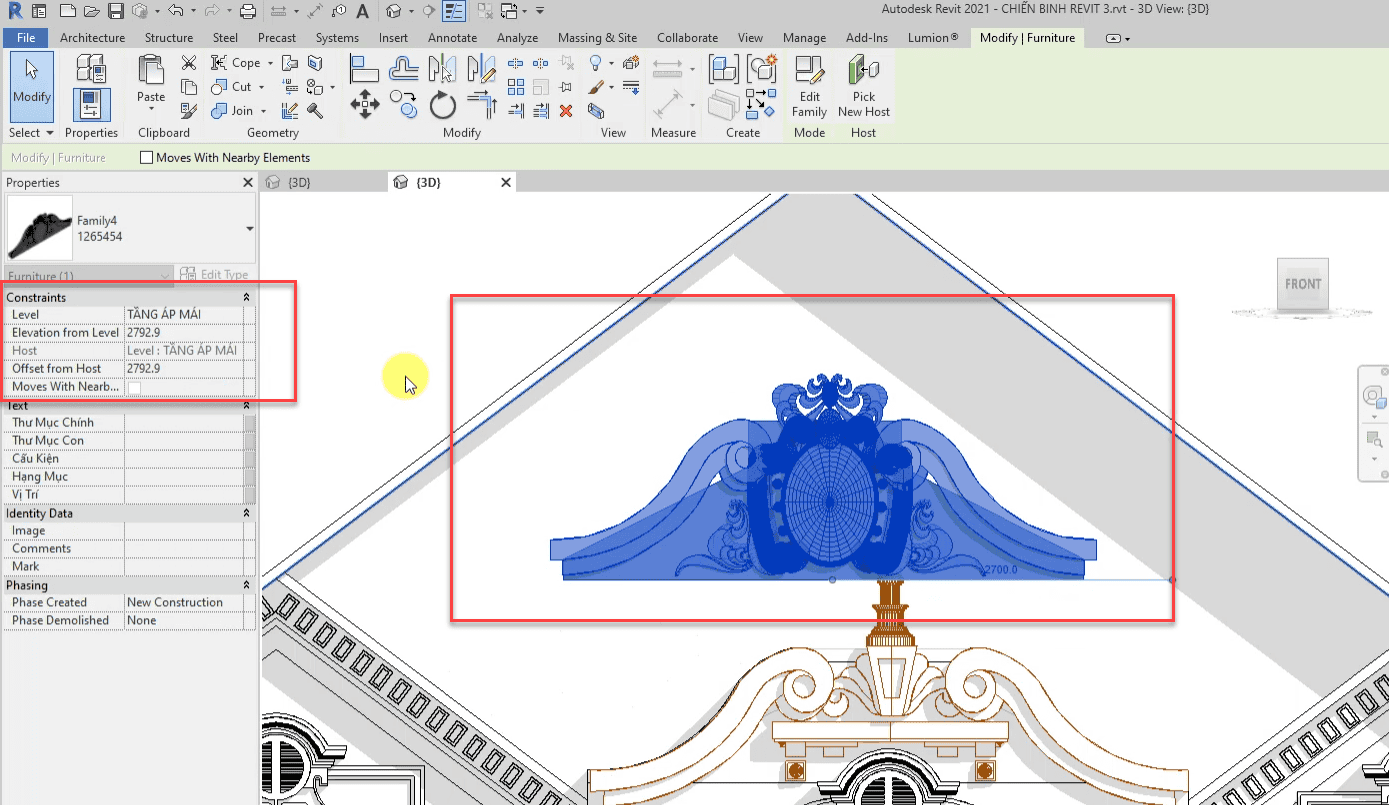

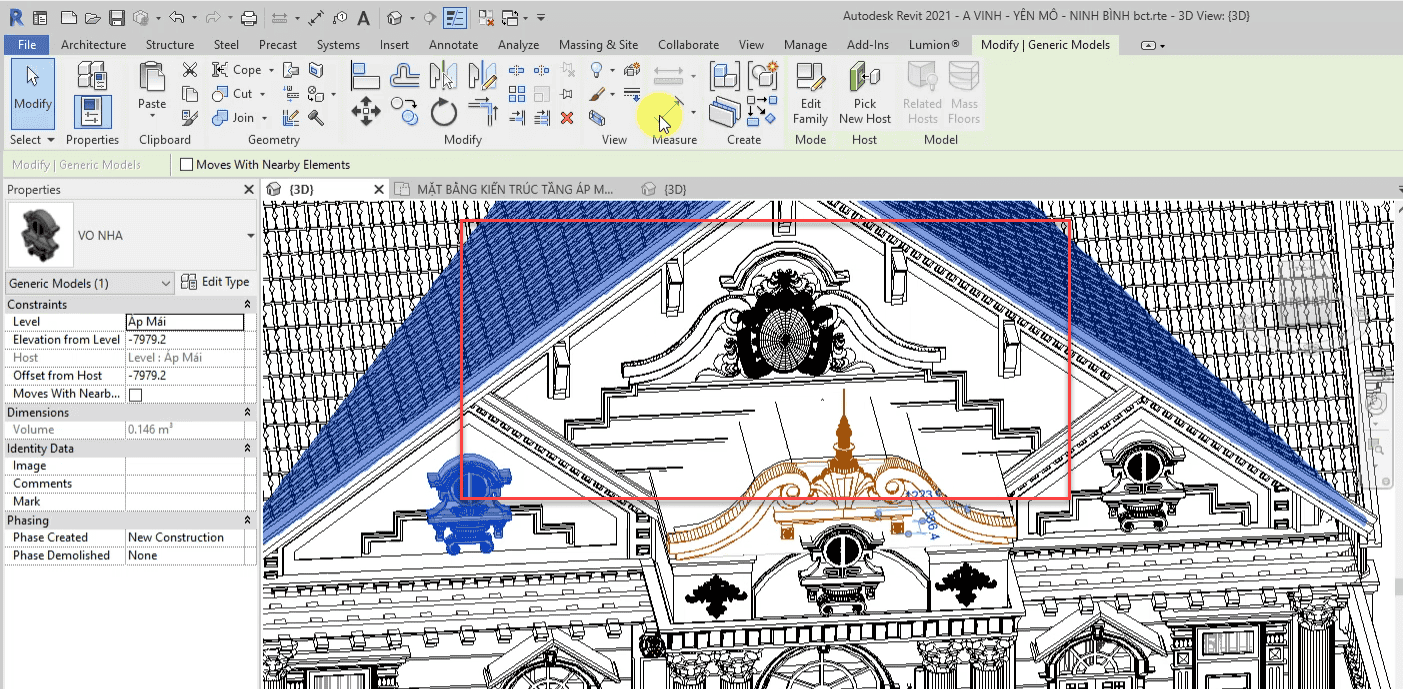

Bằng lệnh CM > chọn phù điêu > đặt vào vị trí giữa mái , và chỉnh chiều cao đặt phù điêu ở Elevation From level :

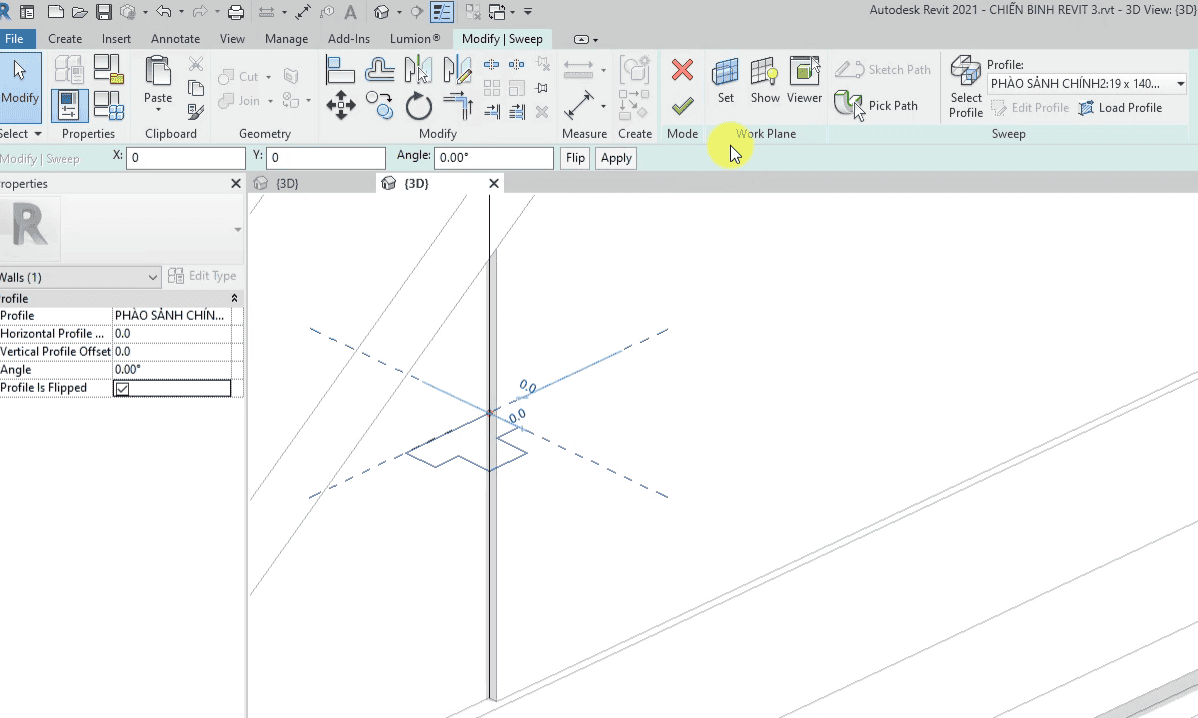

-Như vẽ các lớp trang trí ở mái phụ ta cũng dùng các công cụ như Sweep ,extrustion để tạo khối cho phào.

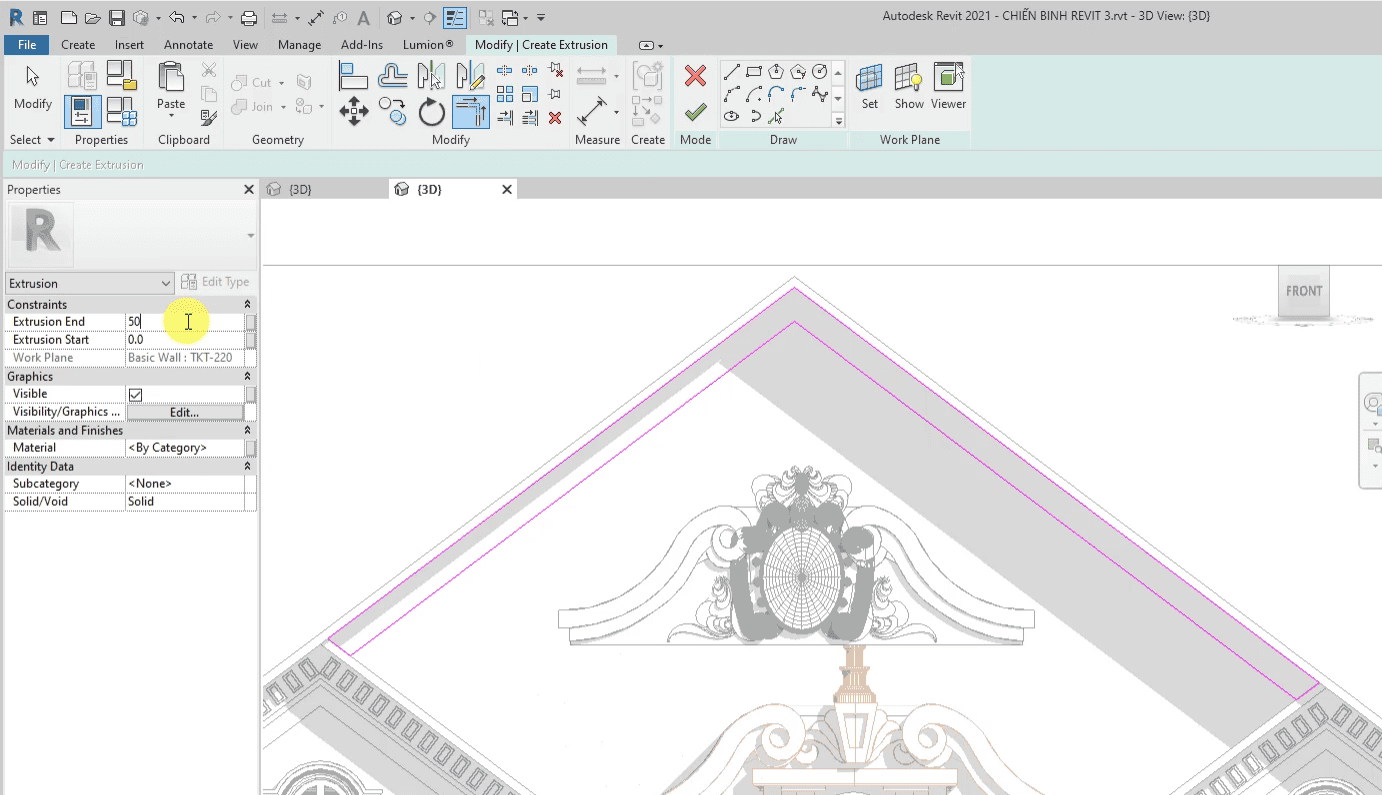

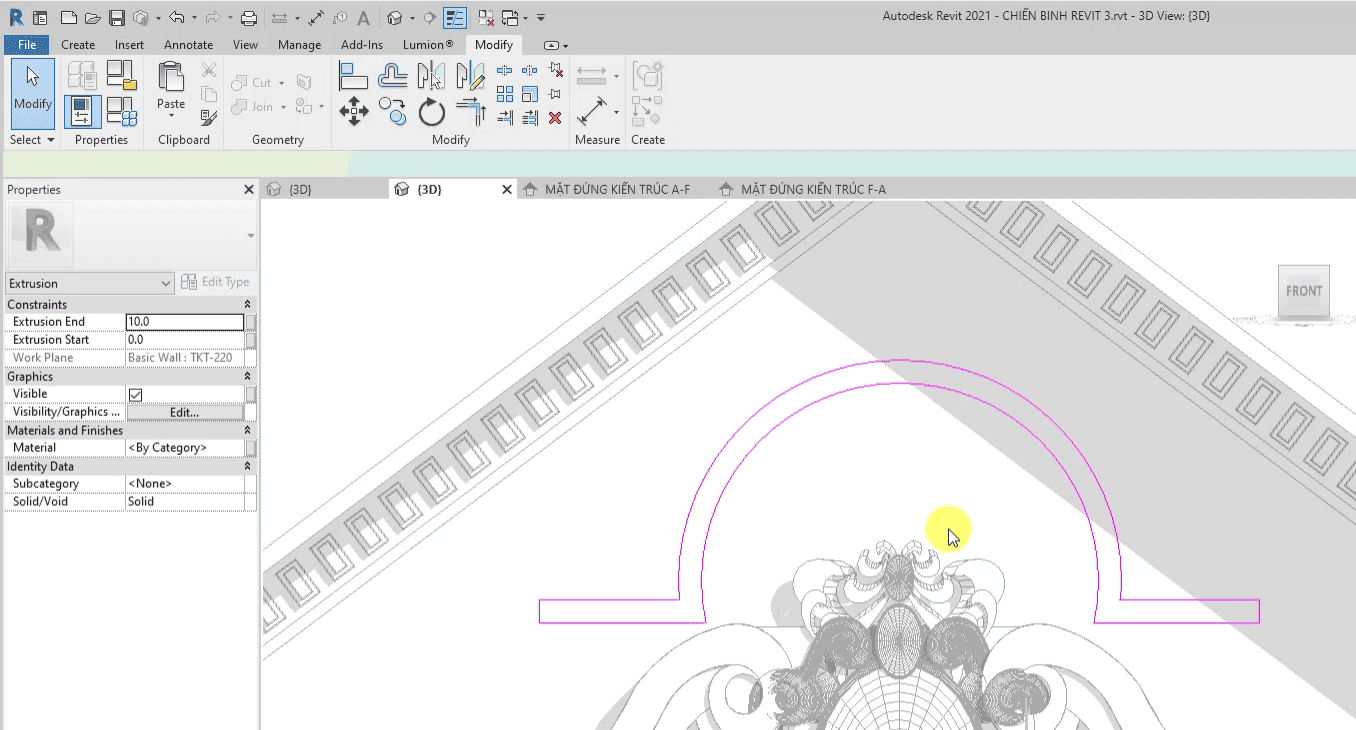

-Tương tự như để hình cho các khối phào đắp vẽ ta dùng công cụ Extrustion, để vẽ

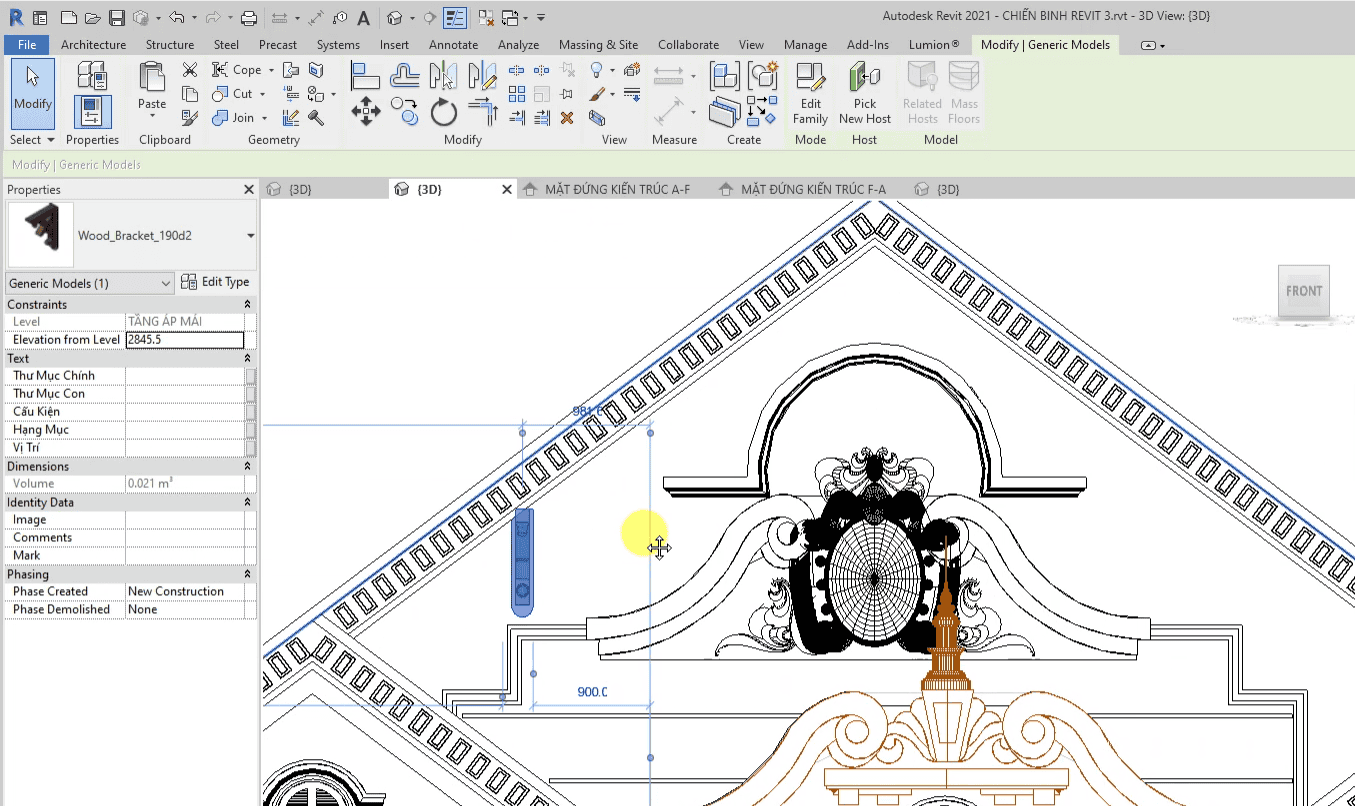

-Bước 5: đặt con sơn bê tông giả gỗ cho công trình,
-Gõ CM để lấy thanh con sơn giả gỗ ra và đặt vào vị trí
