Bài 15. Đắp vẽ ngoại thất công trình (Phần 1)
Ở bài học này bạn sẽ nắm được những nội dung sau đây.
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem thử bài 15 Phần 1
Phần 2
Phần 3
Ở bài học này bạn sẽ nắm được những nội dung sau đây:
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
– Bước 1: Dựng ốp góc cho công trình:

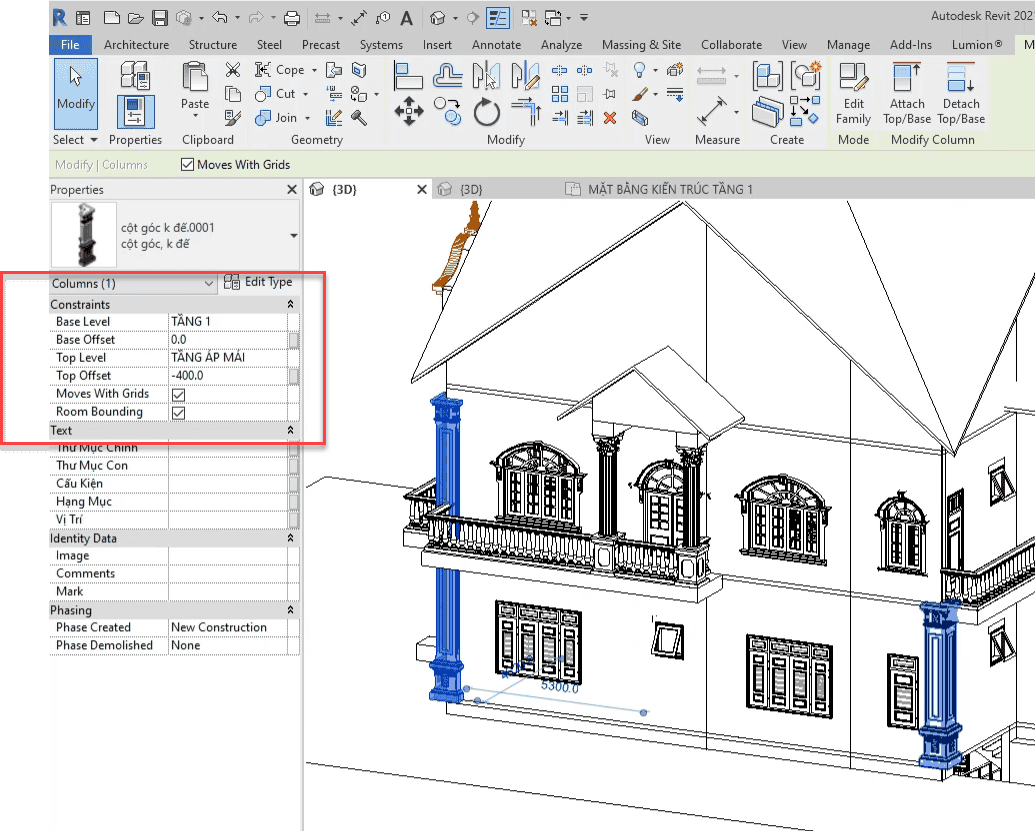

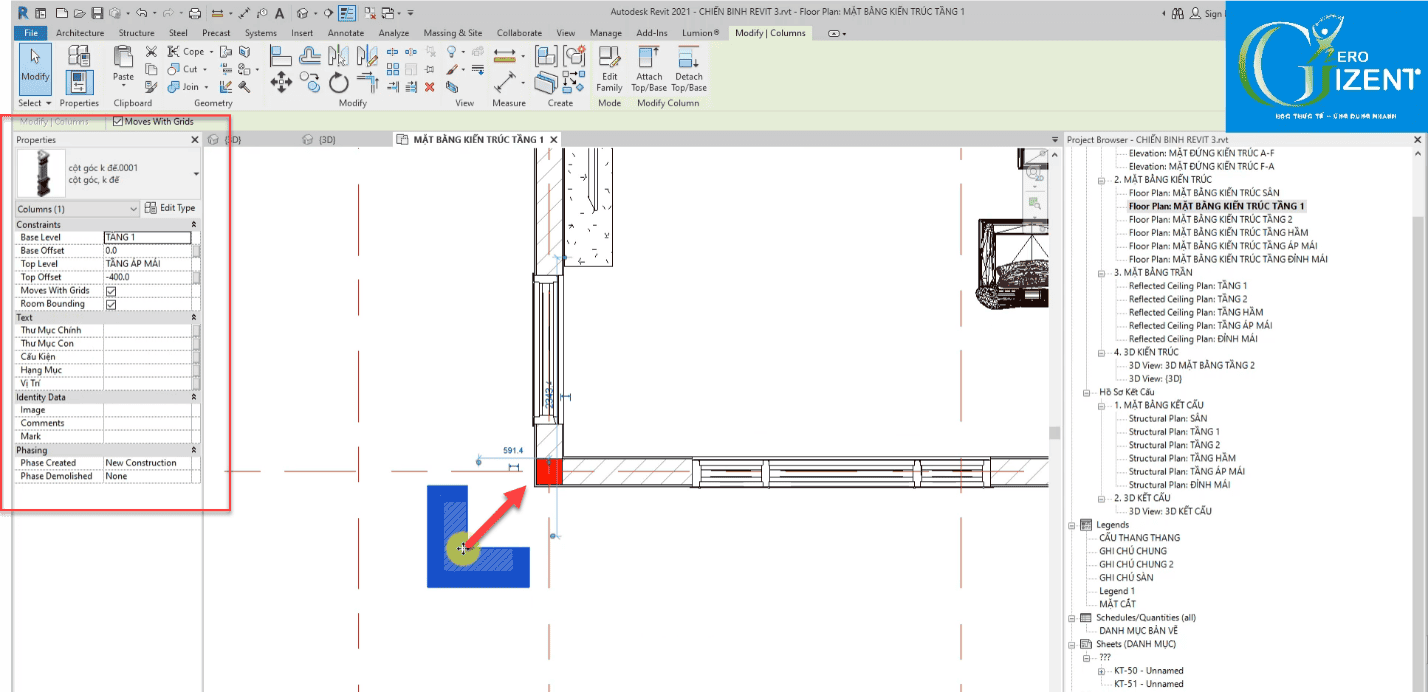

-Vào mặt bằng kiến trúc tầng 1: Gõ lệnh CM chọn ốp cột phù hợp và tùy chỉnh các thông số > dùng các lệnh move (Align ) để đưa vị trí ốp góc vào,
-Làm tương tự đối với các vị trí ốp góc còn lại . chỉnh thông số ở mục : top offset và base offset,

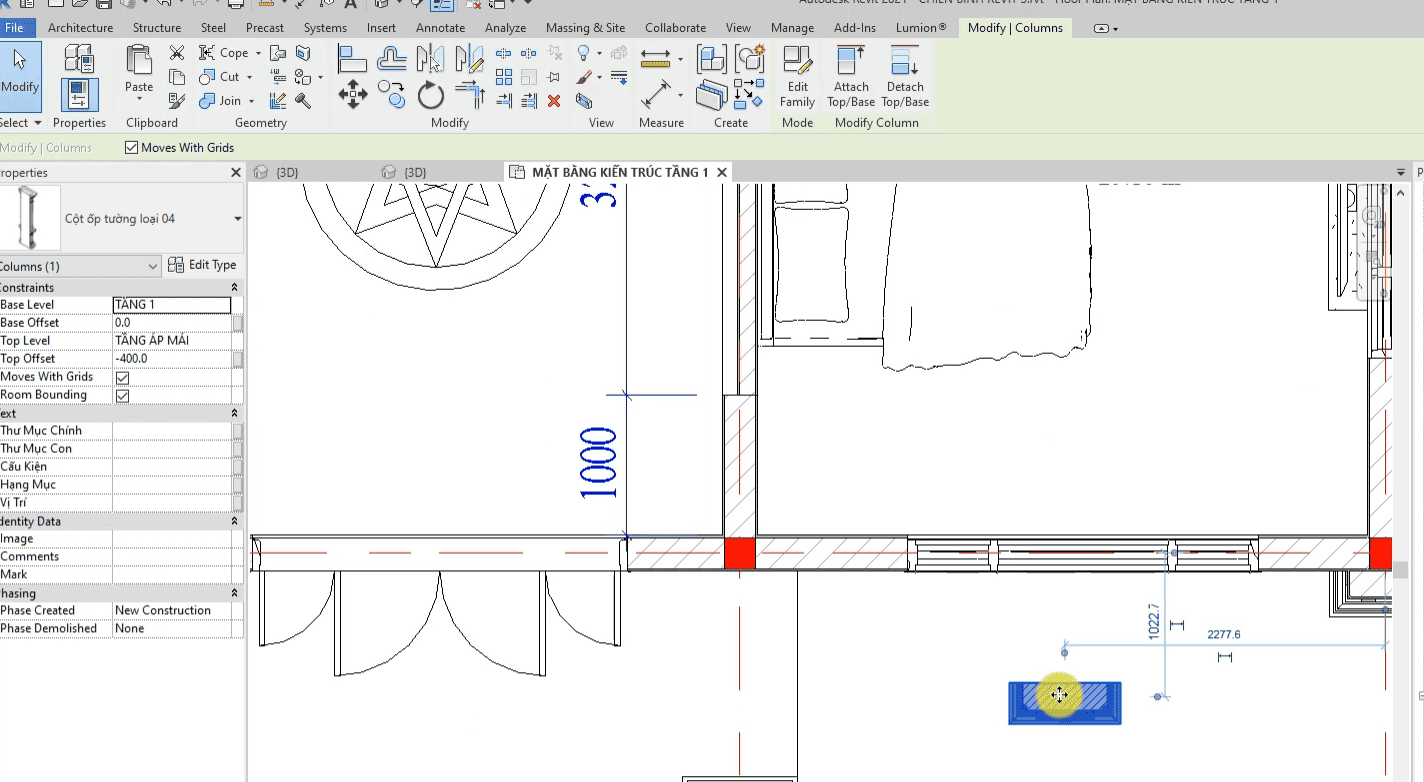

-Tương tự như ốp cột nửa : Gõ lệnh CM chọn cột nửa, đặt vào vị trí.
-Bước 2: vẽ các đế đỡ cho các vị trí ốp góc .

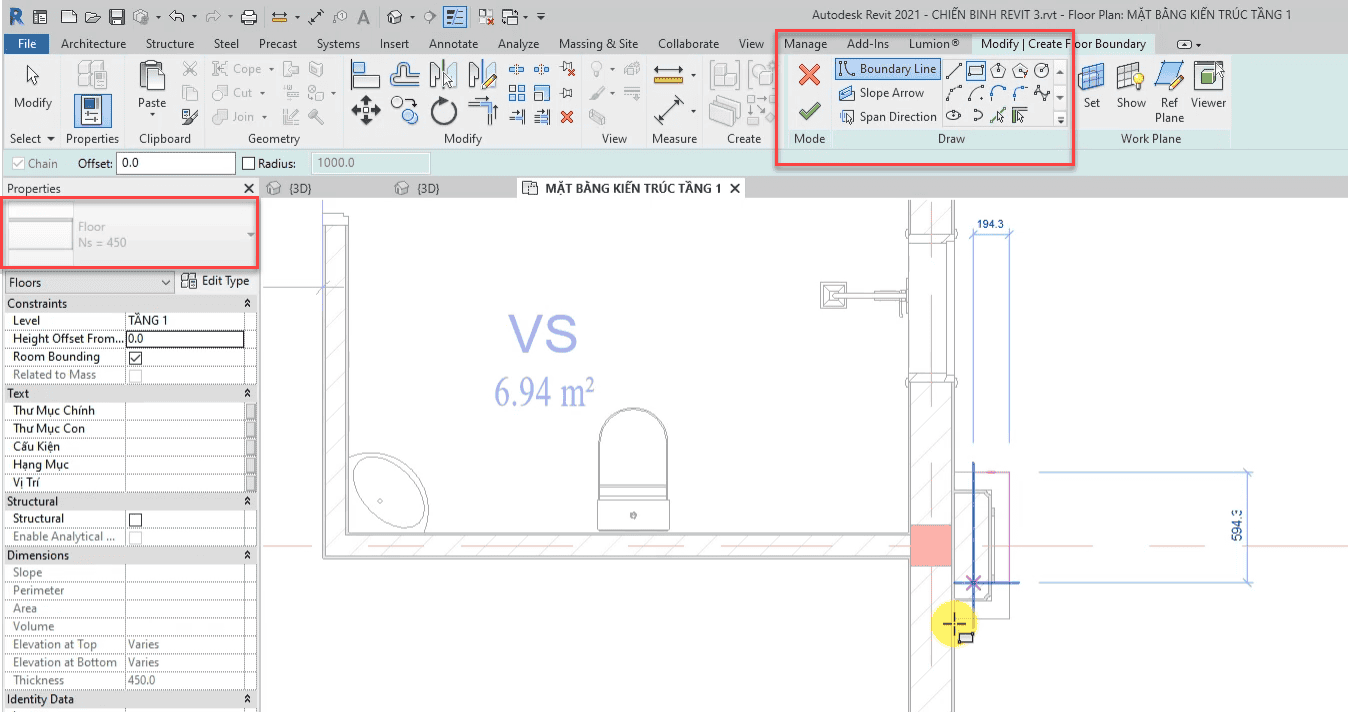

-Chọn Architecture>Floor > chọn nền phù hợp . dùng công cụ Draw để vẽ sàn đỡ chân cột,
-Ta được kết quả như hình:
-Bước 3: Vẽ phảo cho cửa sổ.

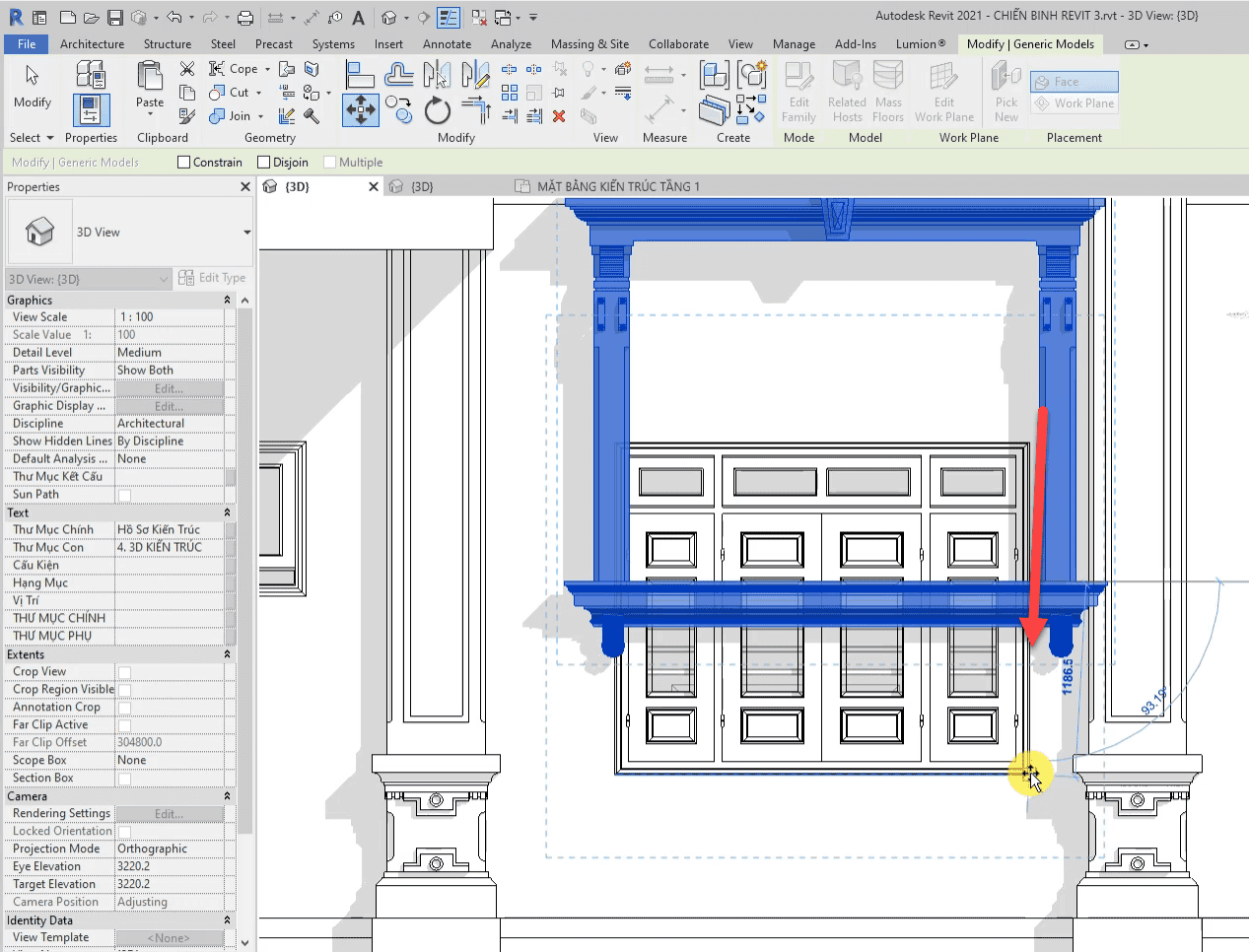

-Copy Familly diềm cửa sổ ở file mẫu paste vào file đang vẽ . pick new host vào bức tường ,sau đó di chuyển diềm cho bằng kích thước với cửa .
-Làm tương tự đối với các cửa còn lại

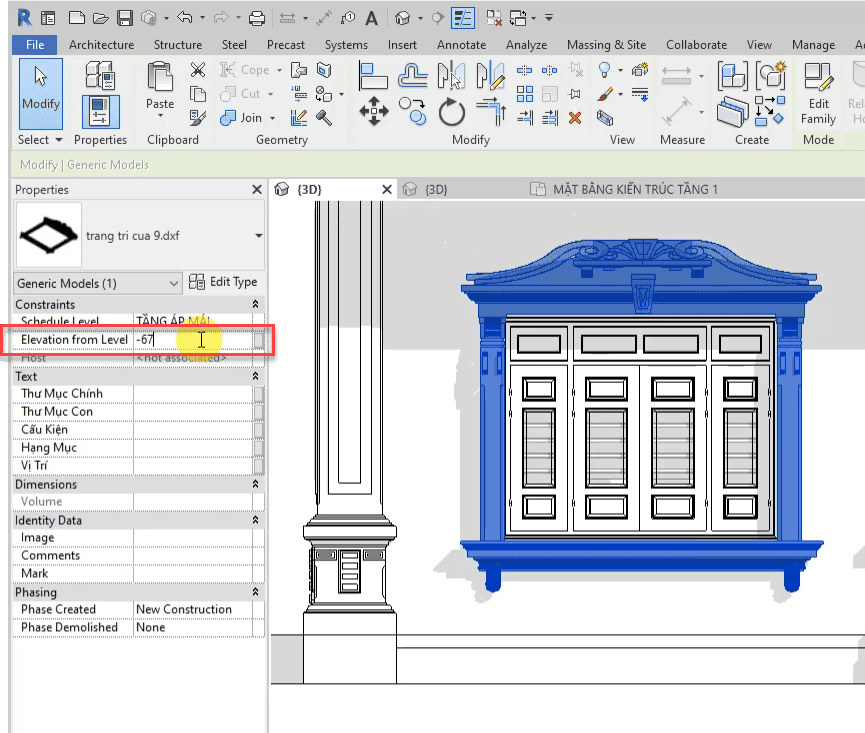

-Chỉnh chiều cao của diềm cửa ở mục : Elevation Fromm Level :

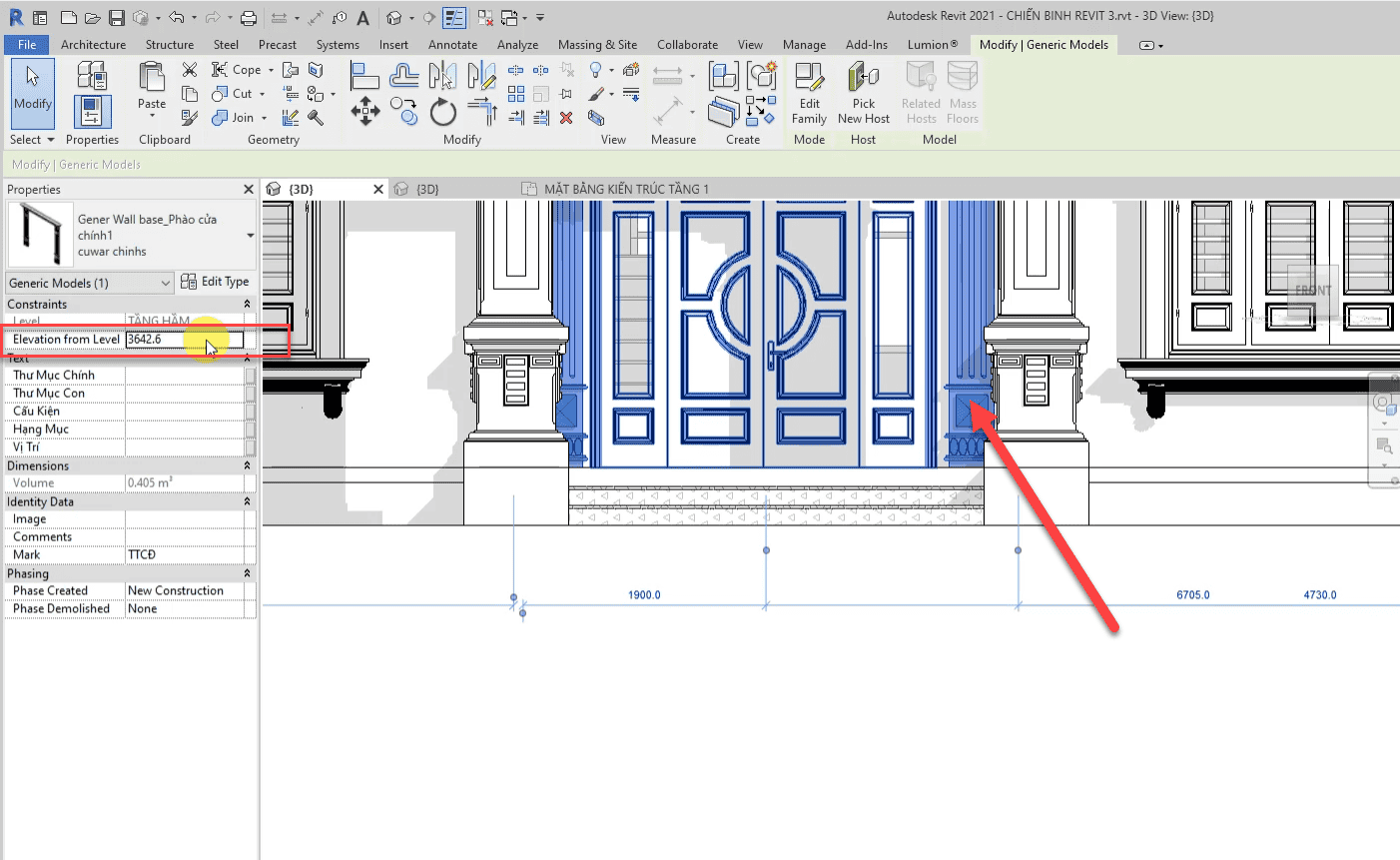

-Bước 4:Dựng diềm cửa đi cho cửa chính
-Copy diềm cửa sổ từ thư viện sau đó paste vào dự án sao đó di chuyển vào vị trí .
-Bước 4: vẽ phào chân tường và phào bồn hòa bằng model in place.

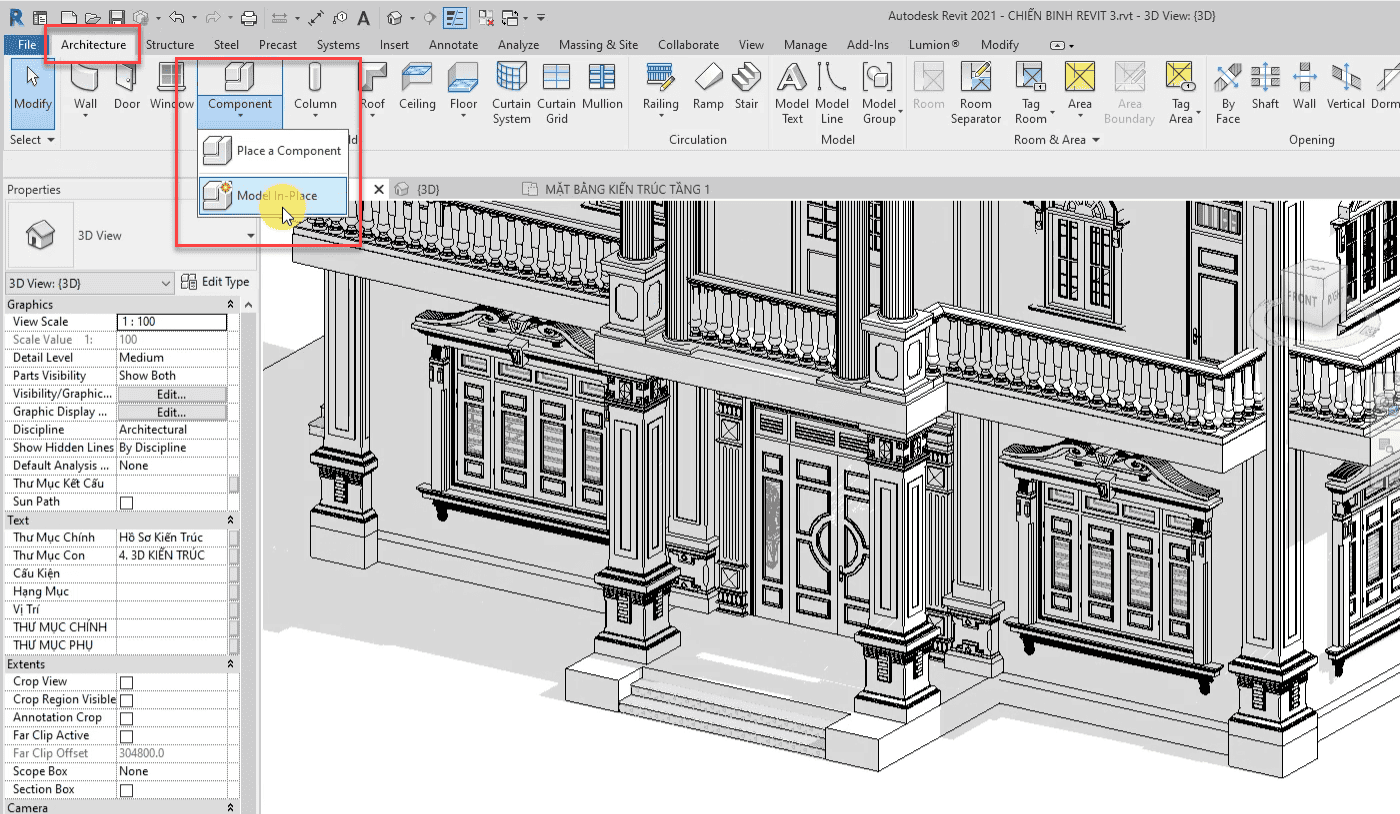

-Architecture>Model in place > Wall

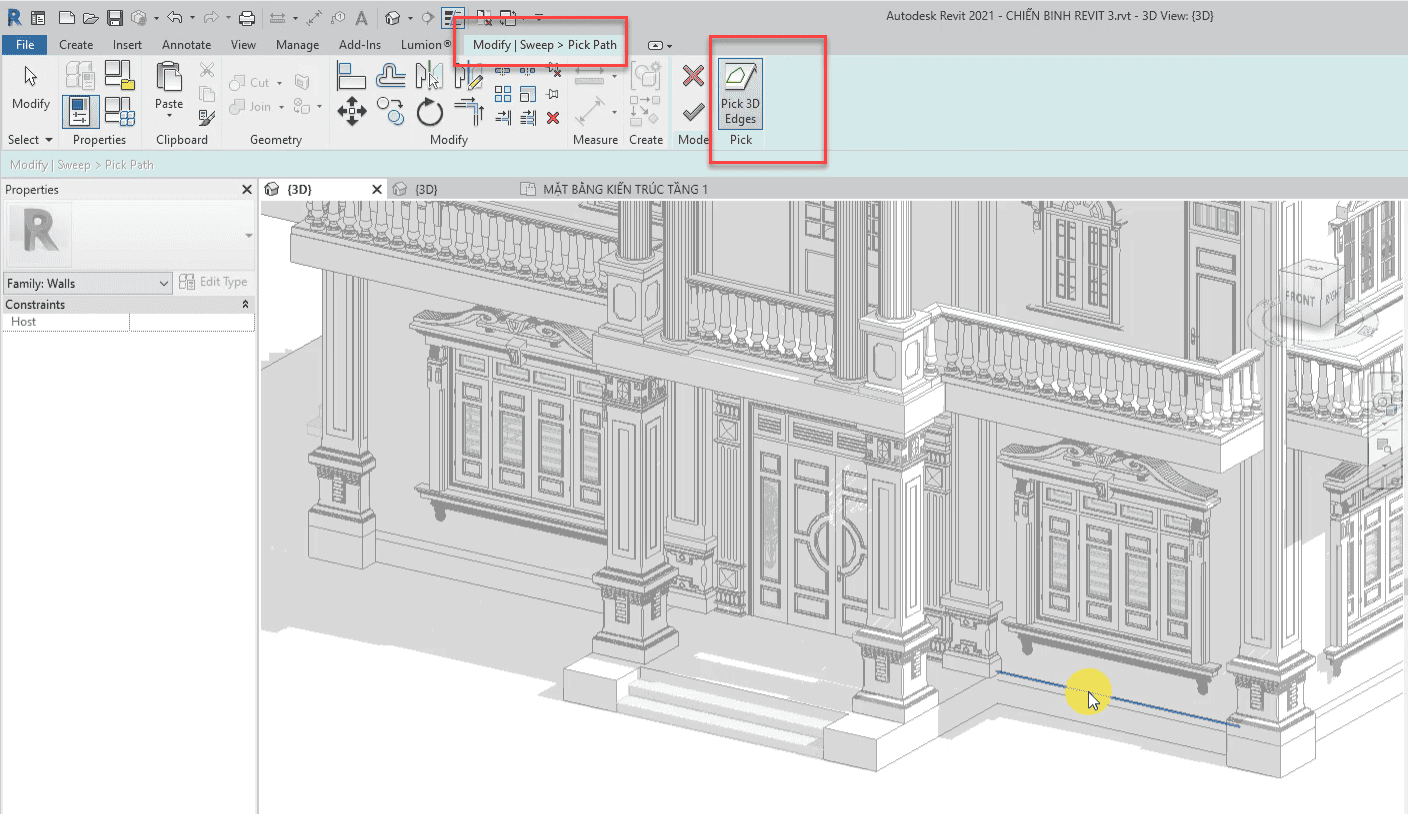

-Chọn Sweep > pick path> chọn đường dẫn của khối phào

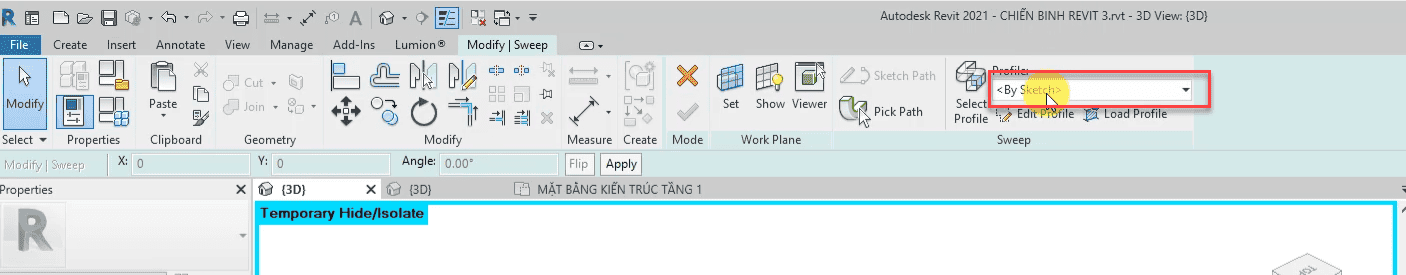

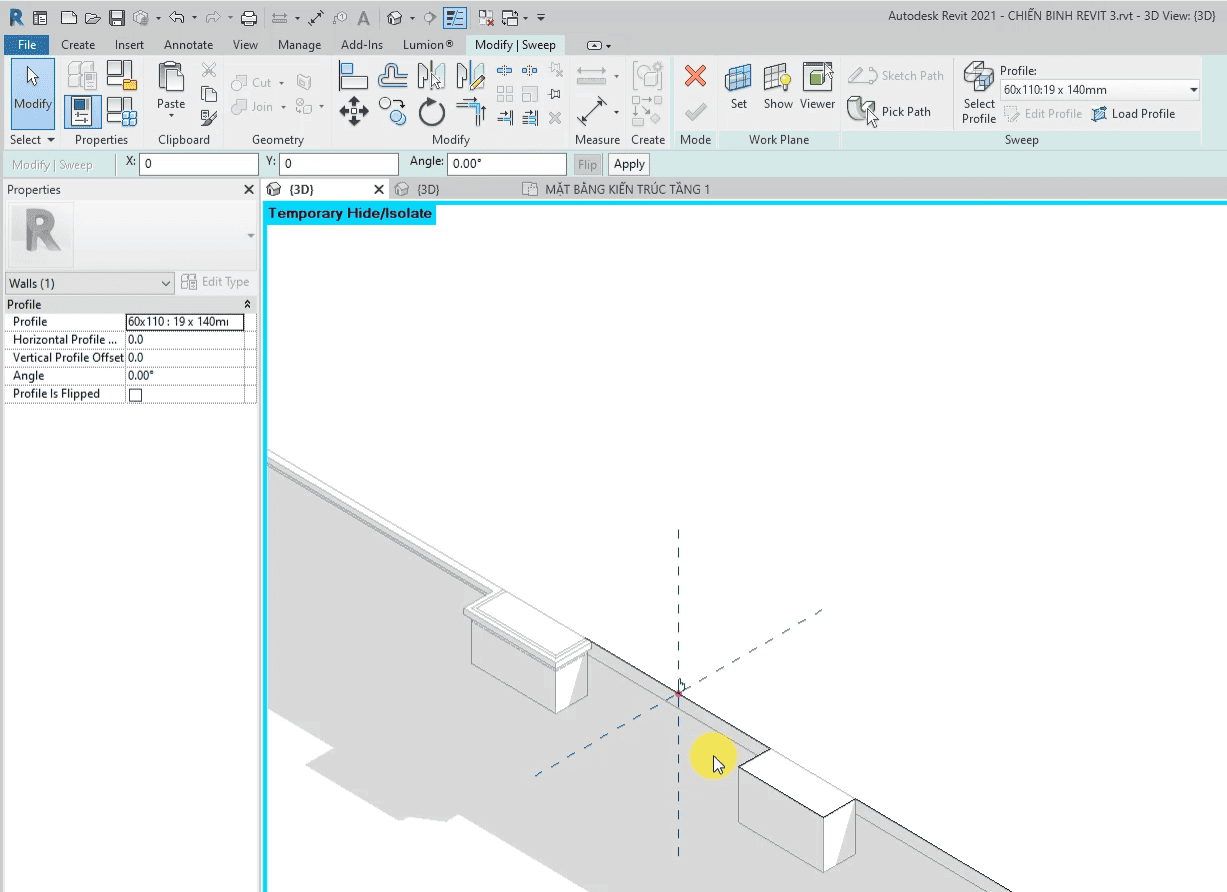

-Sau đó chọn biên dạng cho khối phào chỉ mục profile
– chọn profile mong muốnvà tùy chỉnh , các thông số như :Hozitotal profile : di chuyển profile sang ngang, Vertical profile : di chuyển xuống dọc,Angle ( góc)

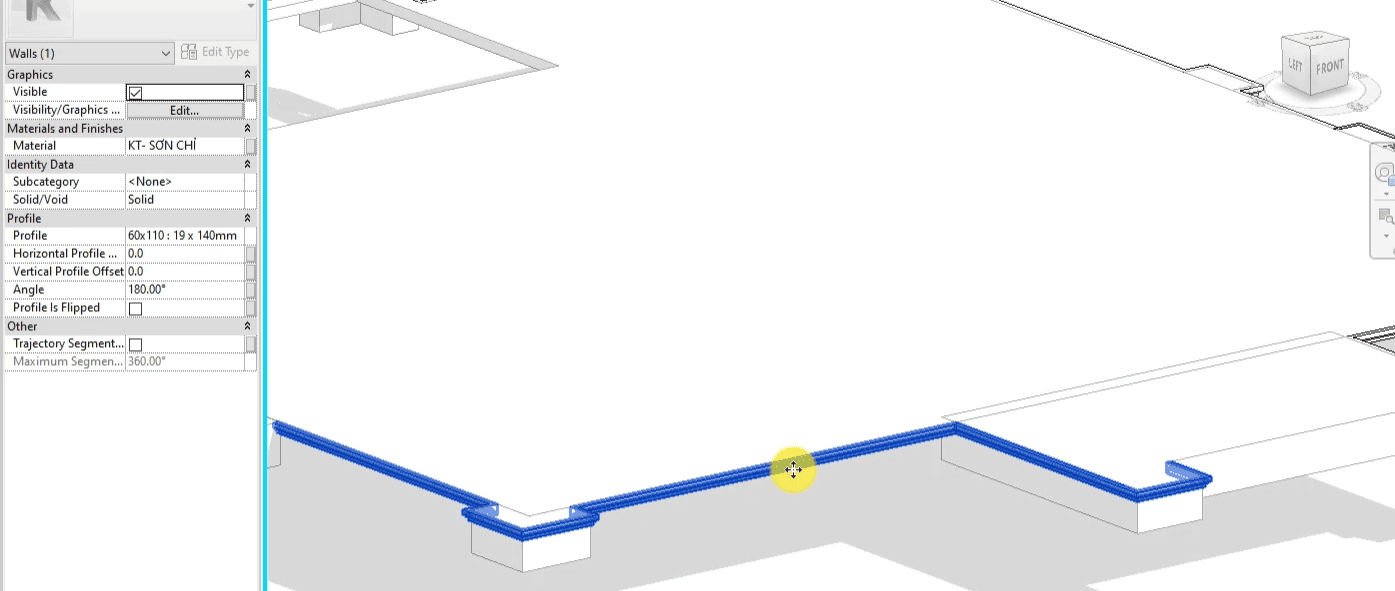

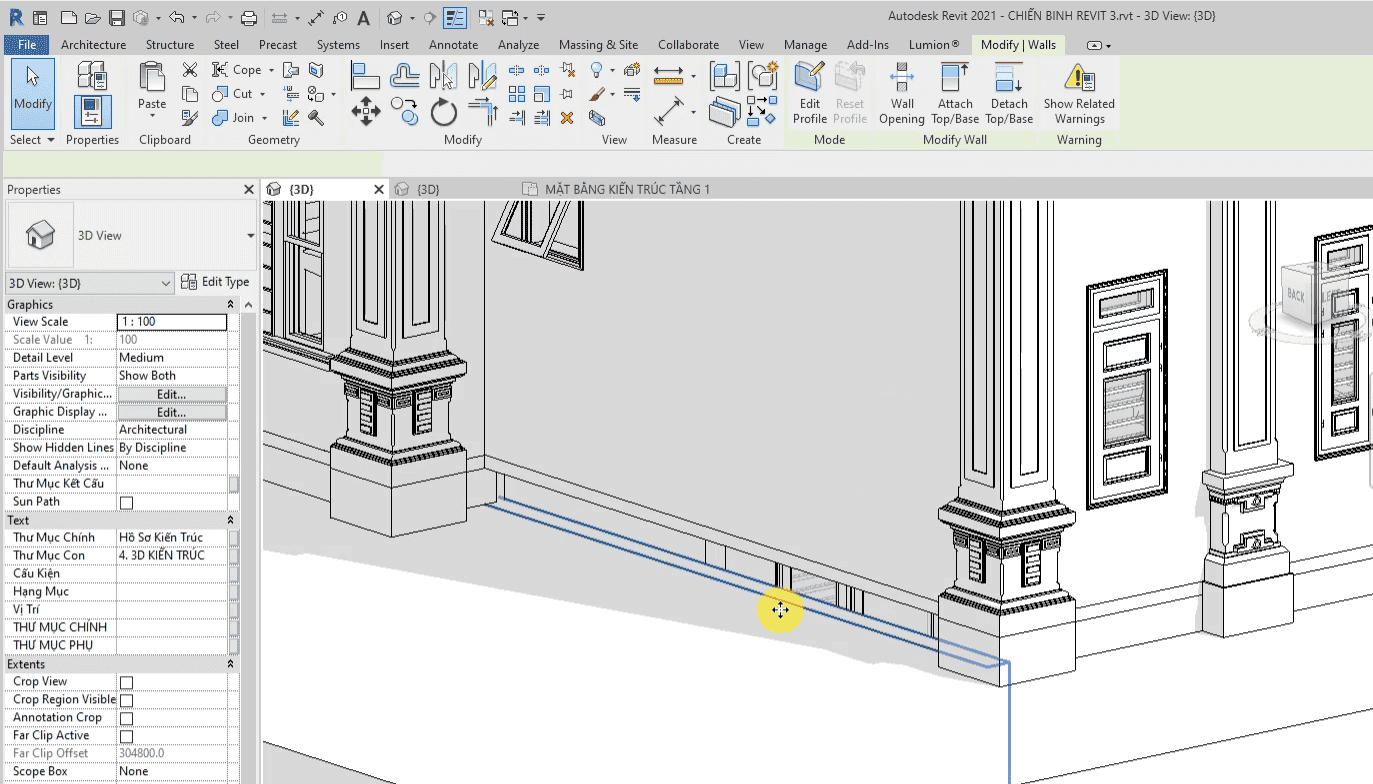

– nhấn finish để kết thúc : ta được kết quả :
-Bước 5: vẽ tường bồn hoa cho công trình

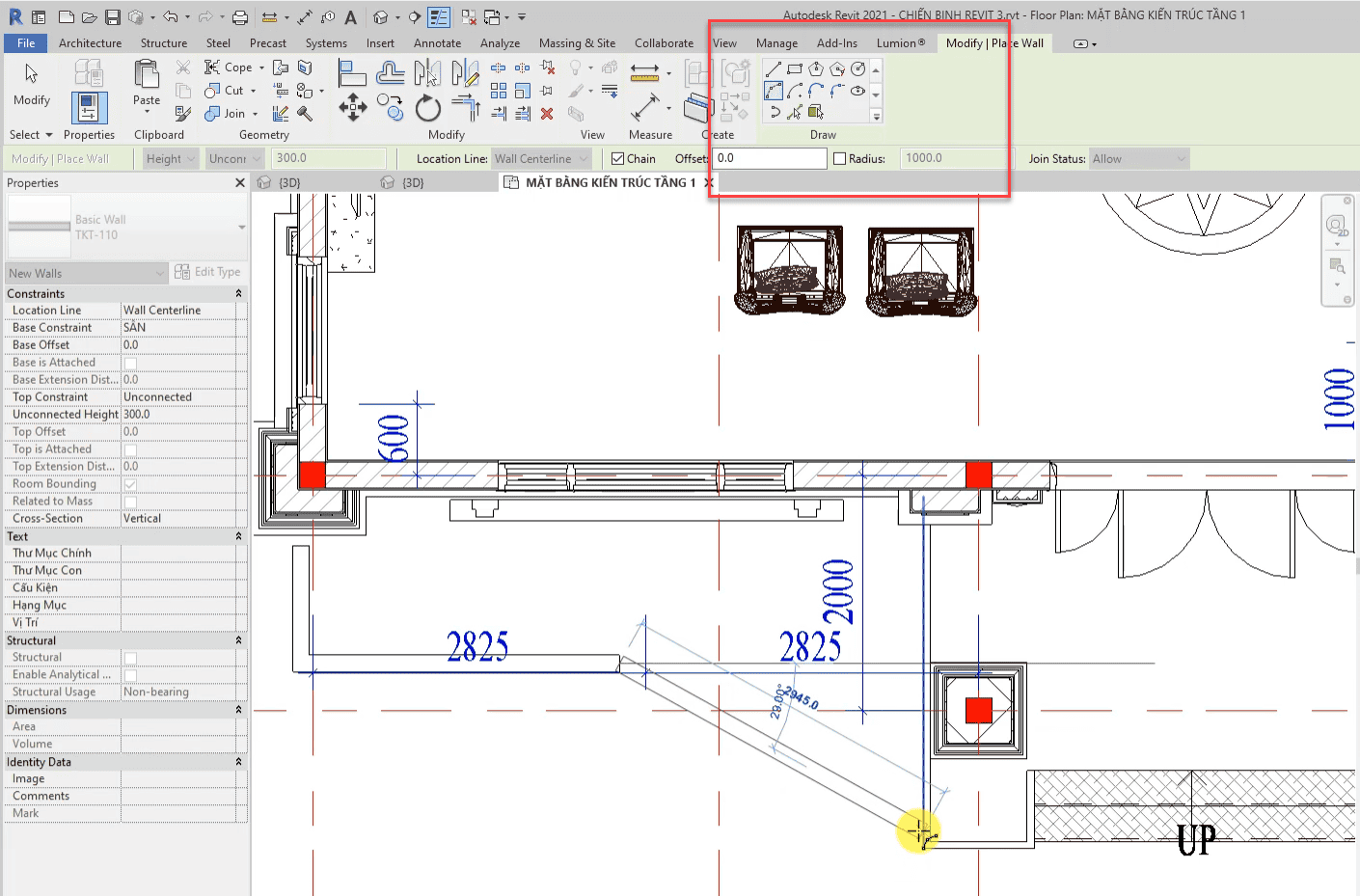

-Architecture>Wall architecture > vẽ tường bằng các công cụ trong mục Draw.

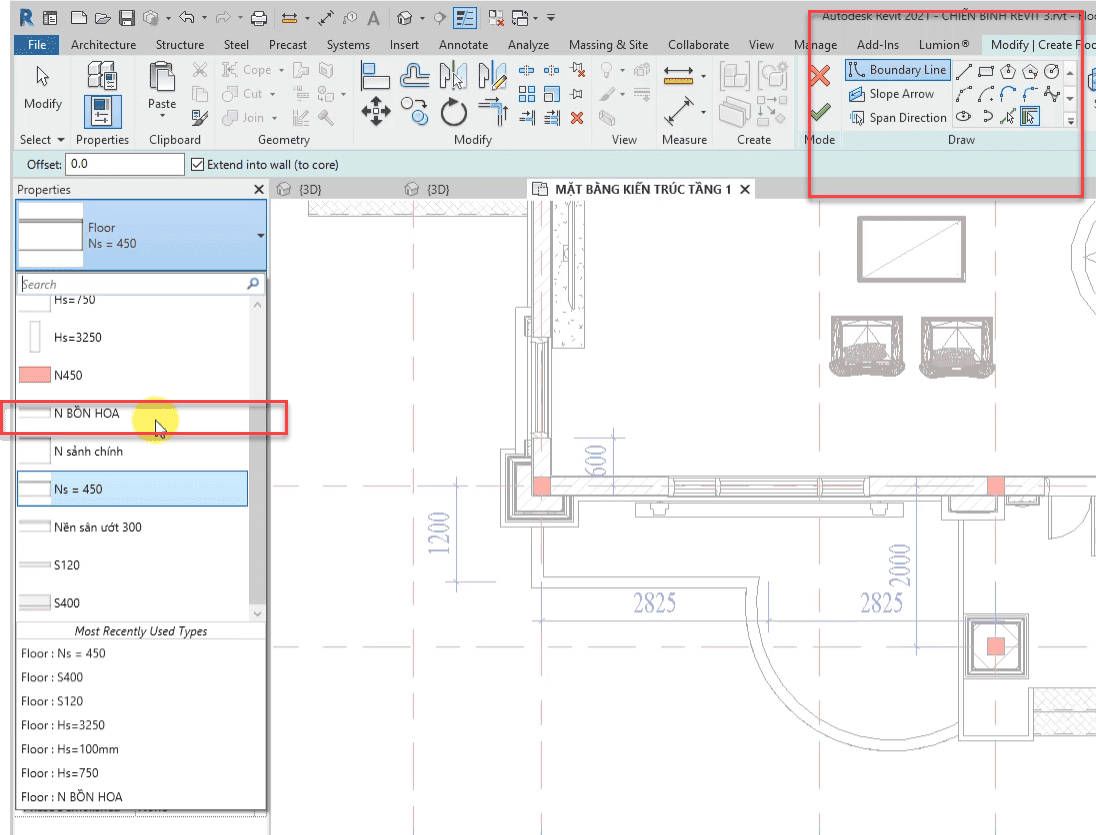

-Vẽ nền bồn hoa bằng cách Architecture >chọn nền bồn hoa > và vẽ biên dạng cửa nền và ấn Finish.
