Bài 38. Đắp vẽ trang trí ngoại thất công trình (Phần 4)
Nôi dung cần nắm vững sau bài học dựng cột trang trí cho công trình biệt thự hiện đại
1) Nắm được hình thức trang trí ngoại thất tổng thể công trình.
2) Nắm được cách tạo phào chỉ, Family của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
3) Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
4) Các bước tạo dựng các chi tiết trang trí hệ mai, và các hệ gờ đắp vẽ trang trí phân tầng của toàn bộ phía ngoài công trình.
5) Các bước dựng và đắp vẽ cột trang trí, cột sảnh hiên, cột ban công của công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video học thử bài 38
Các bước dựng cột trang trí cho công trình biệt thự hiện đại bằng phần mềm Revit

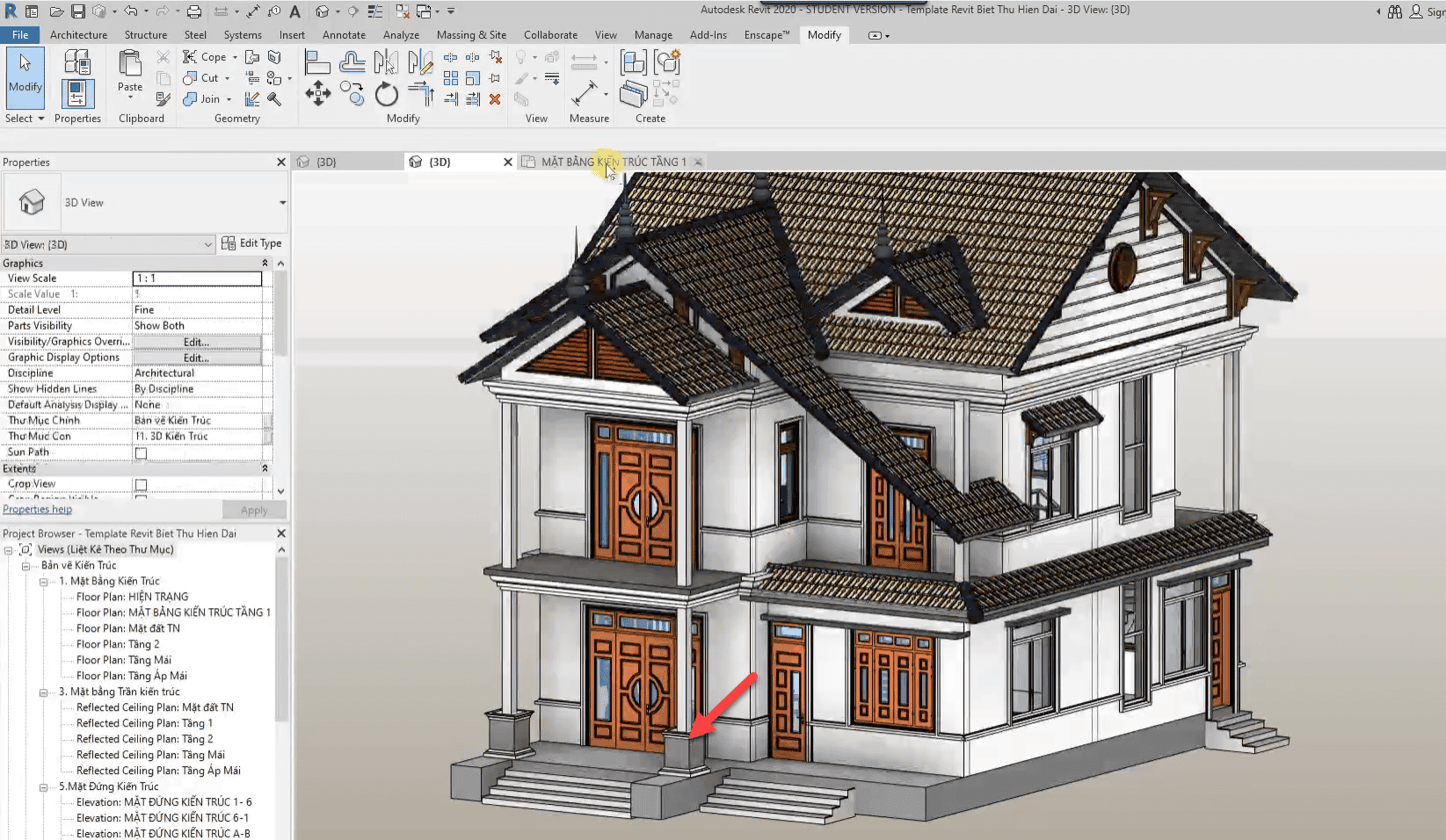

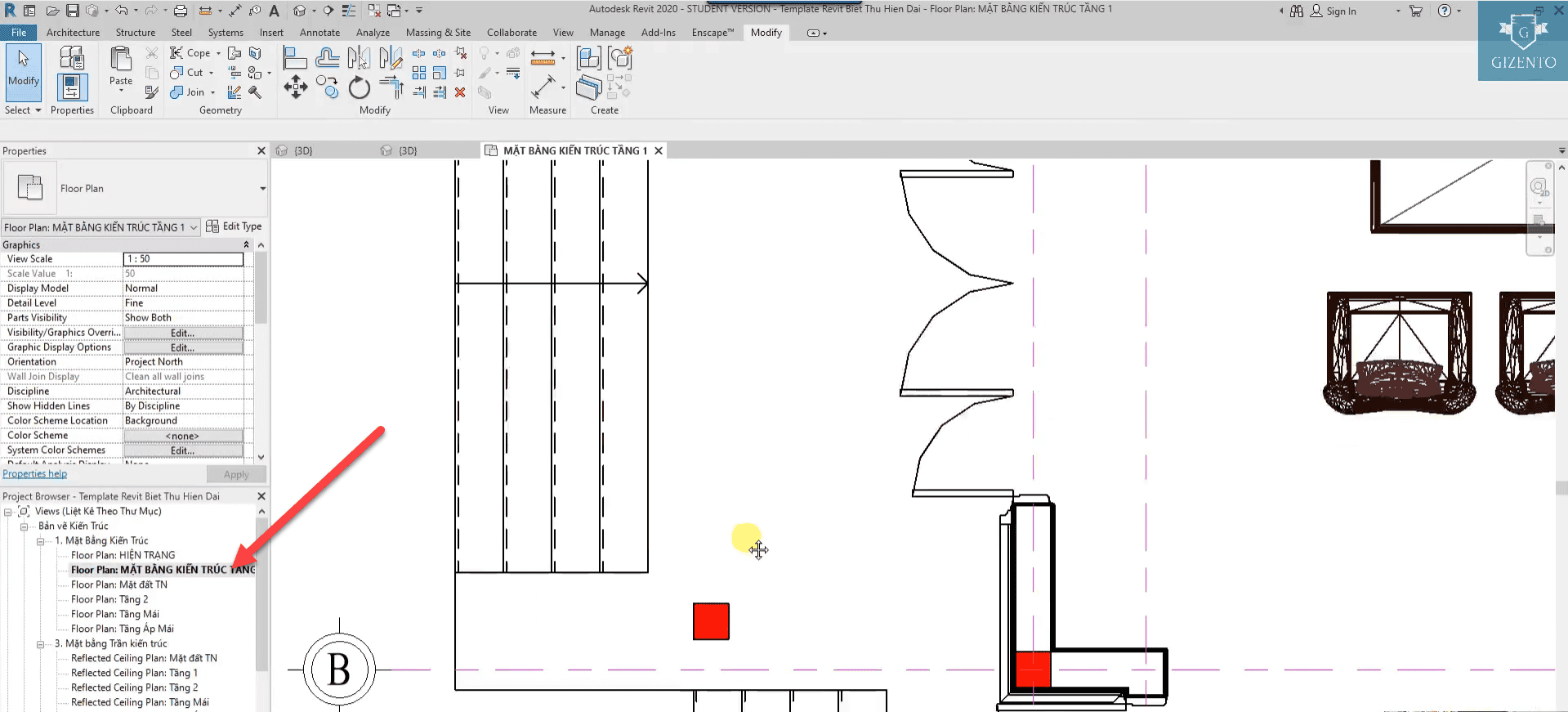

Bước 1: Vào Mặt bằng kiến trúc tầng 1

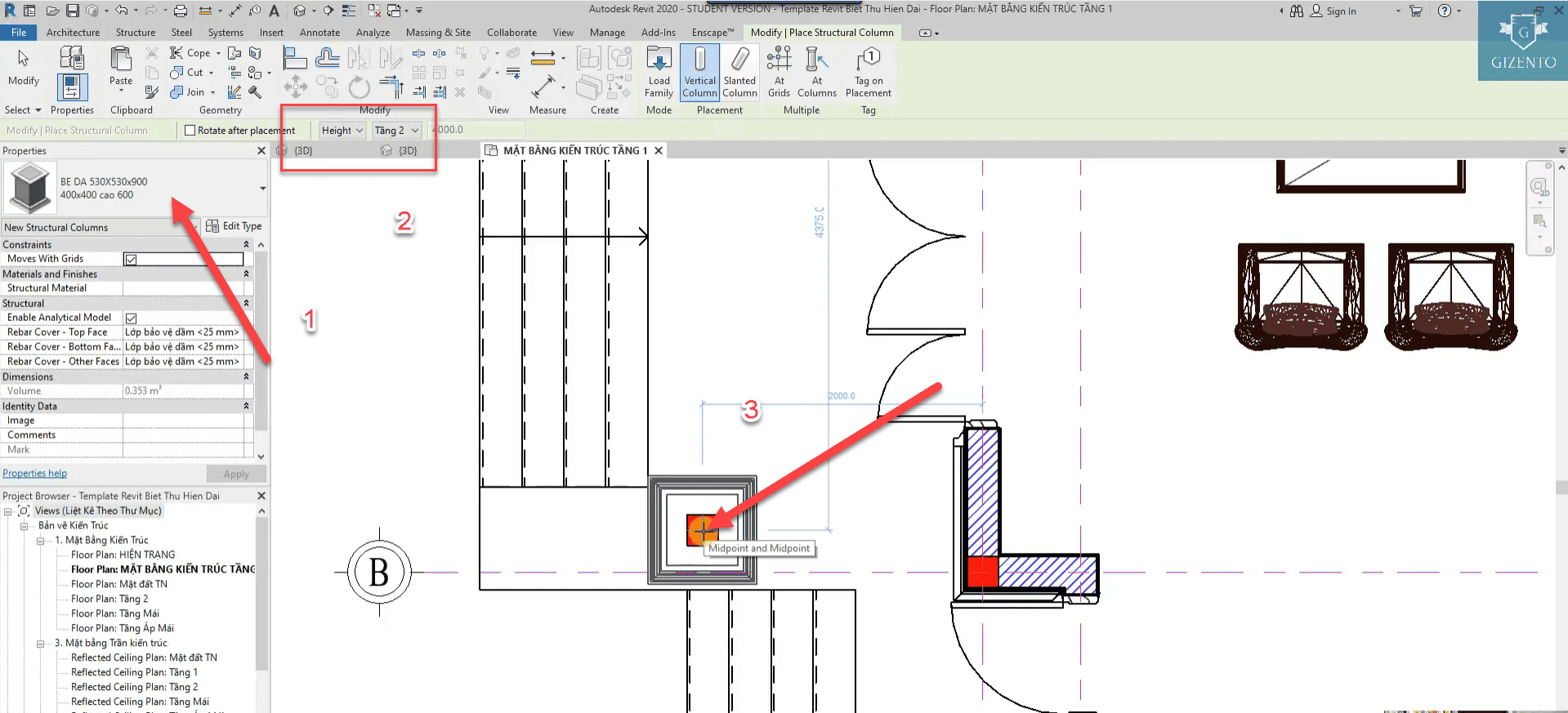

Bước 2:Gõ lệnh CL chọn BỆ ĐÁ 530X530X900 trên thanh công cụ Properties.
Lựa chọn các thông số: Height – Tầng 2> đặt vào vị trí tâm cột
Ta được:

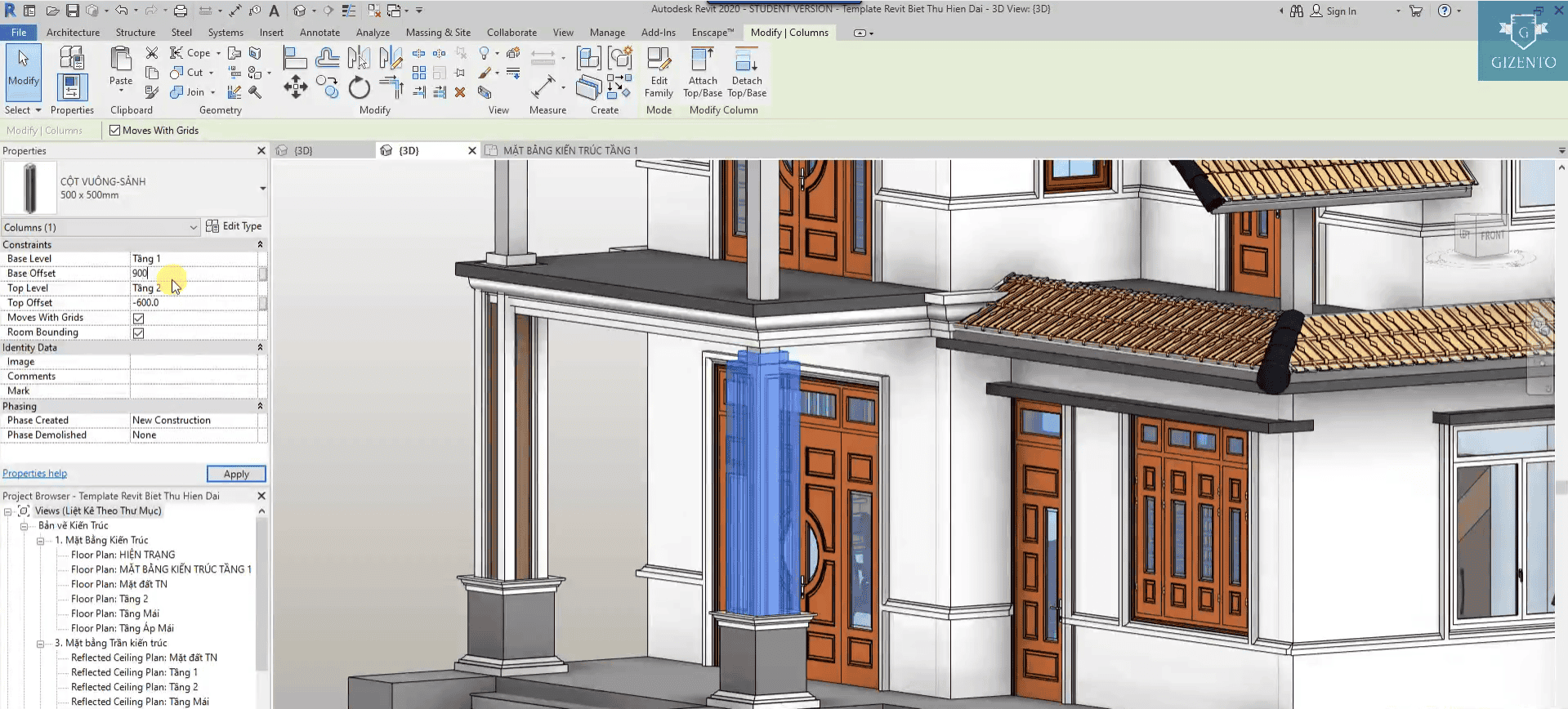

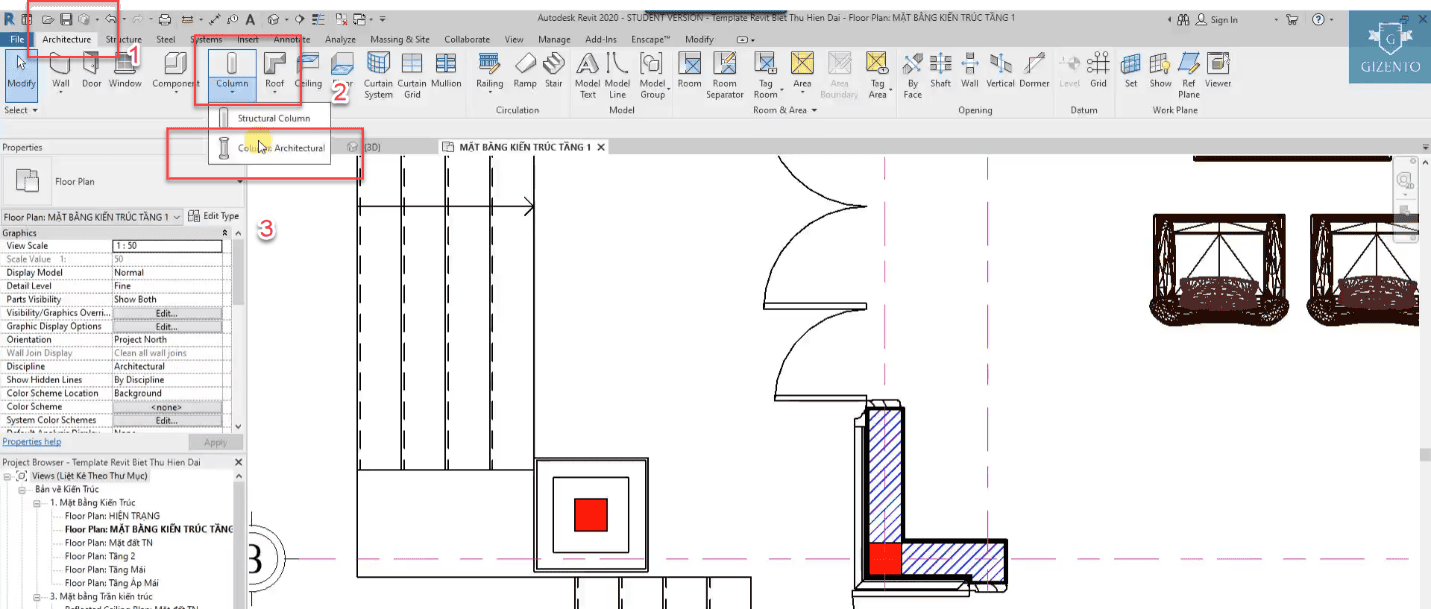

Bước 3: Đặt thân của cột trang trí : Architecture>Column> Column Architec
Chọn cột theo yêu cầu , và tùy chỉnh các thông số trên thanh properties base offset và Top Offset để chỉnh chiều cao của cột:

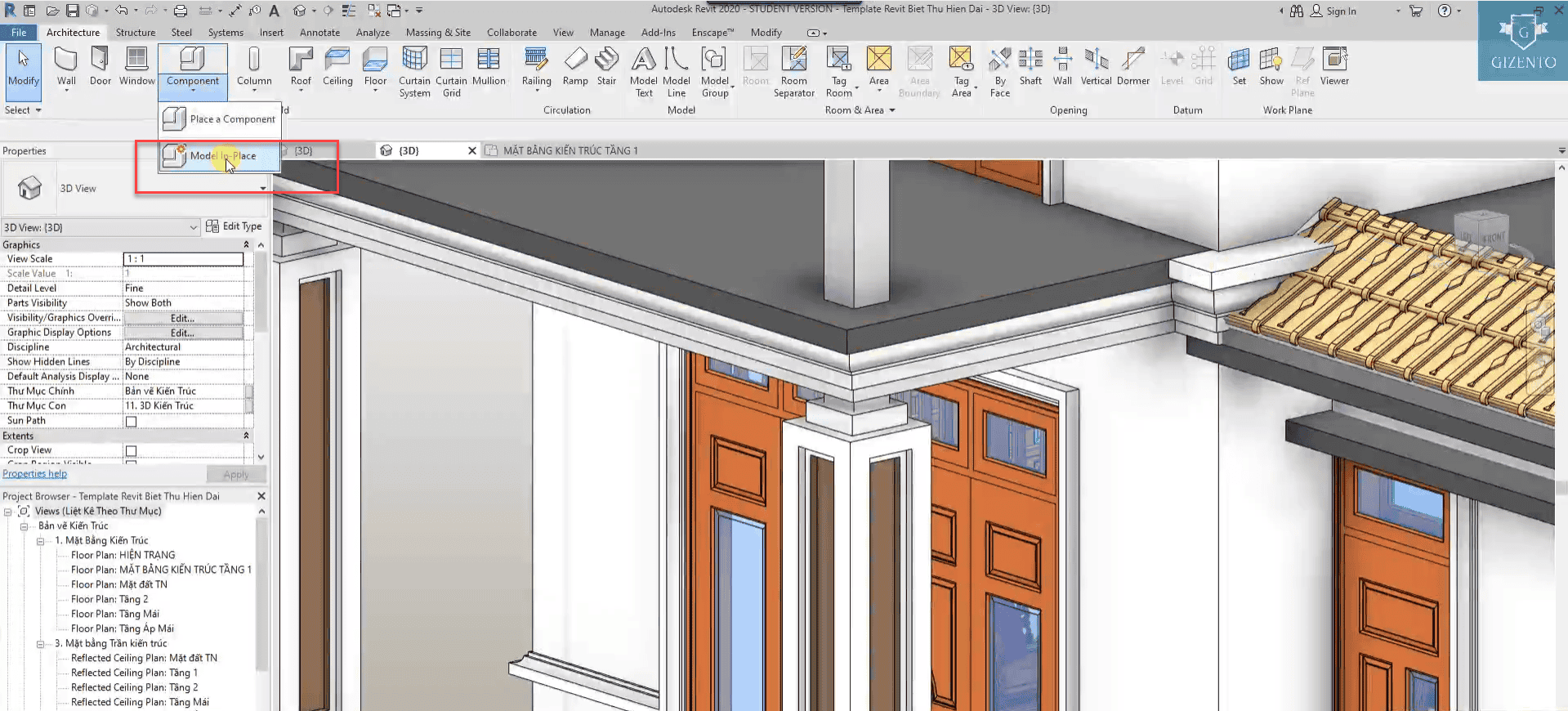

Bước 3: VẼ đấu của đầu cột Vào Architec/Componnent> Model in place

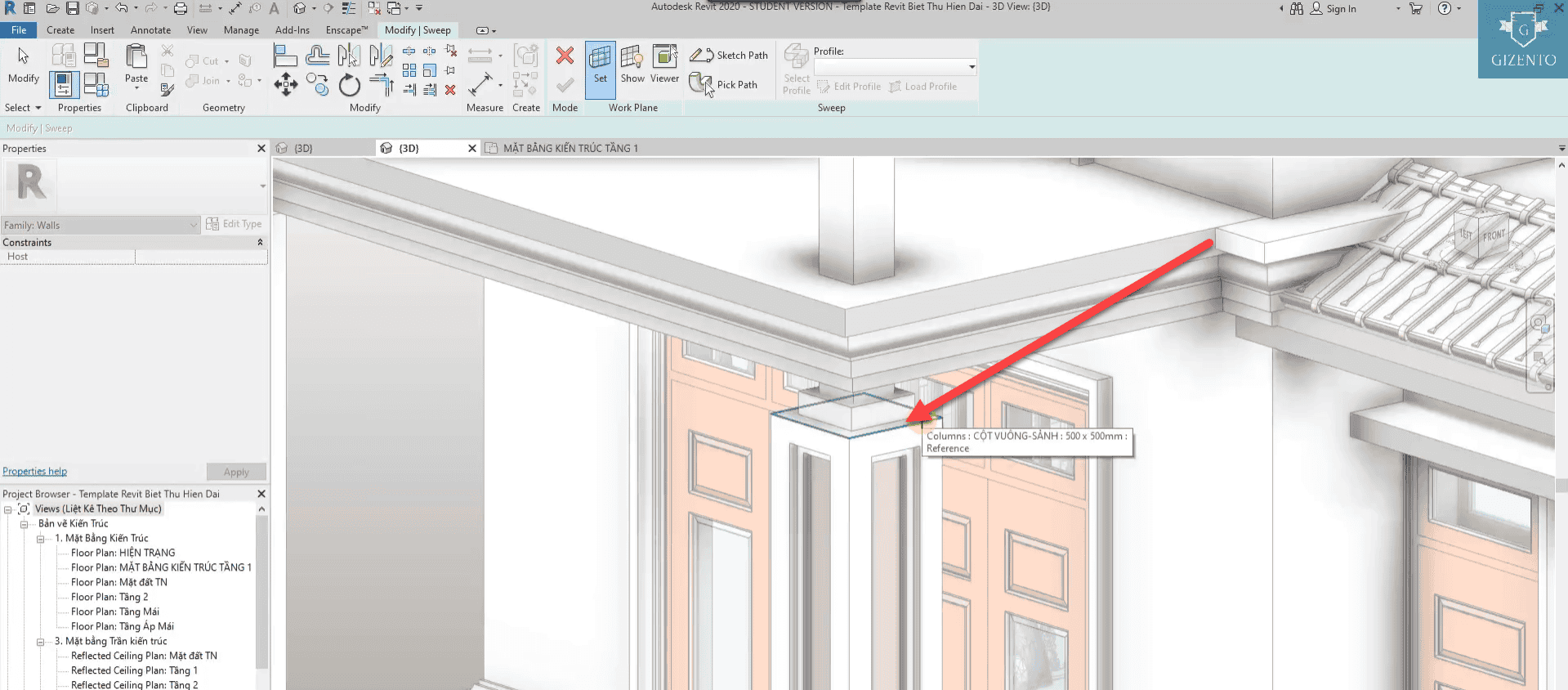

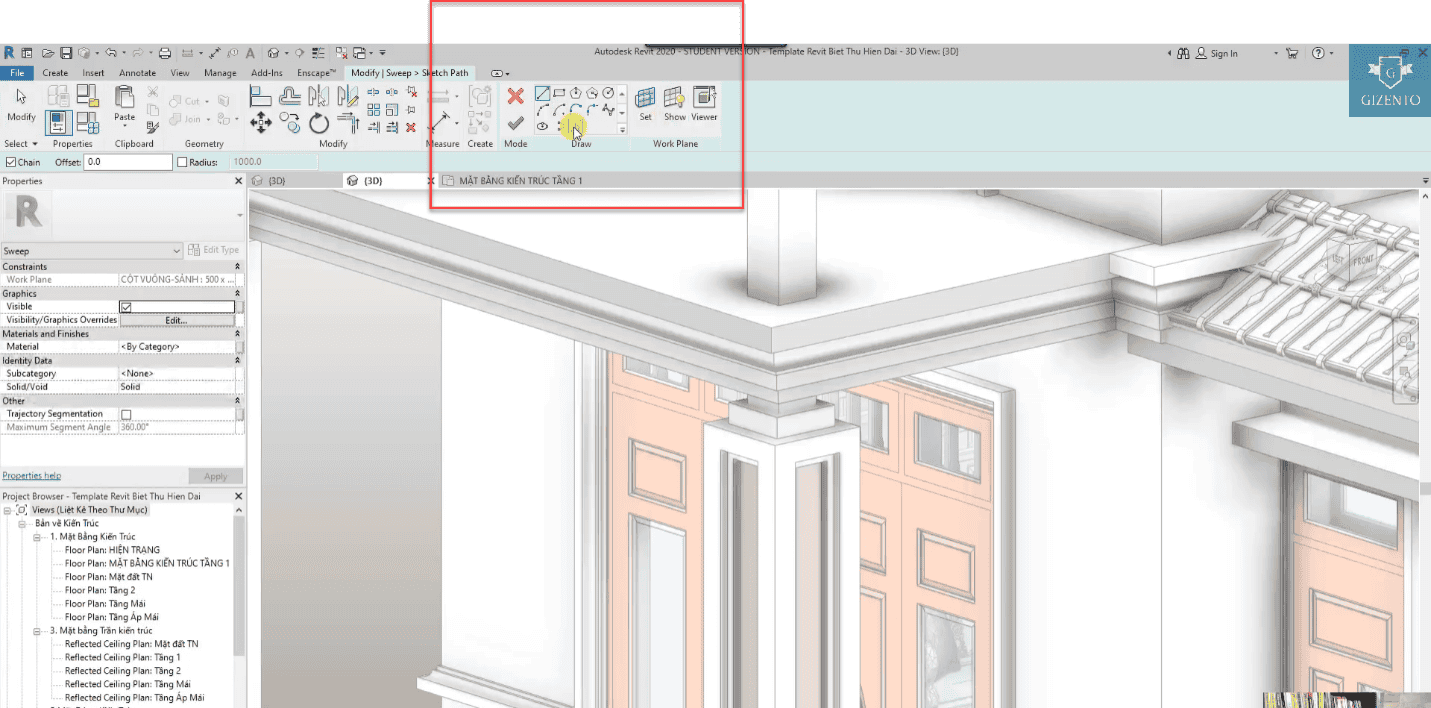

Chọn category:wall -Sử dụng công cụ Sweep để vẽ, set mặt phẳng làm việc .pick a plane

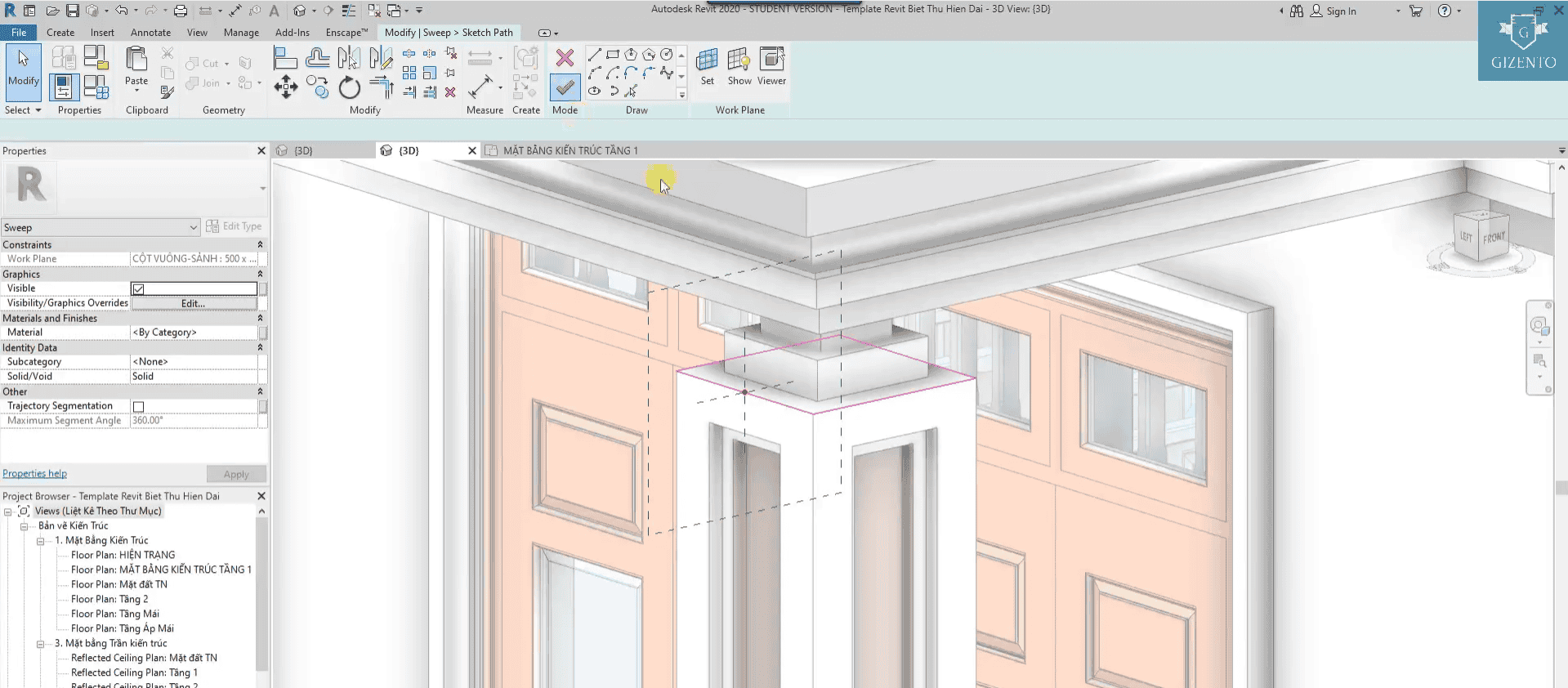

Sử dựng cômg cụ trong thanh công cụ Draw để vẽ đường dẫn

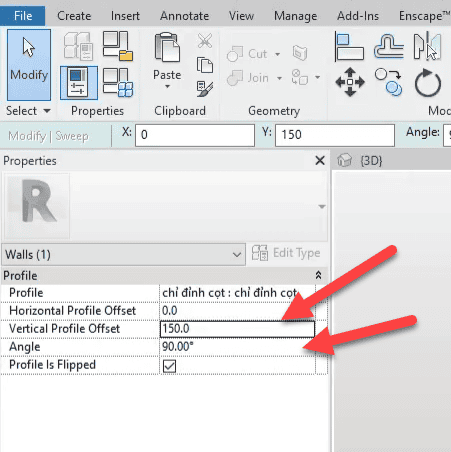

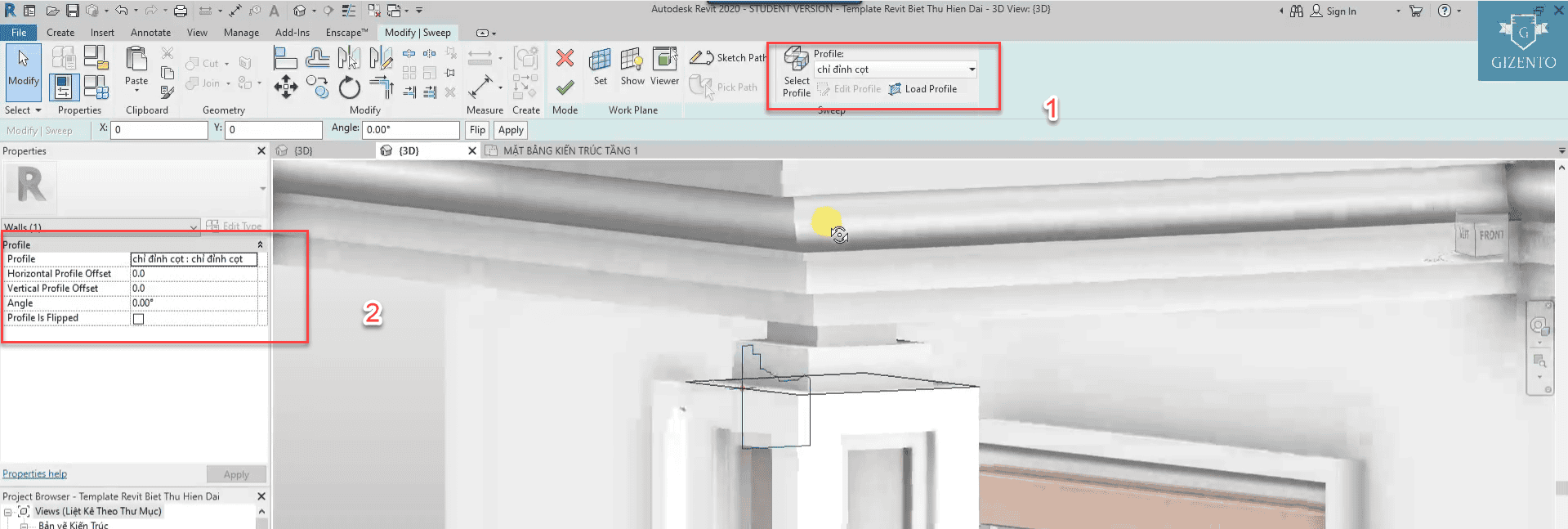

Chọn profile và tùy chỉnh các thông số trên thanh công cụ properties để có 1 biên dạng phù hợp nhât.

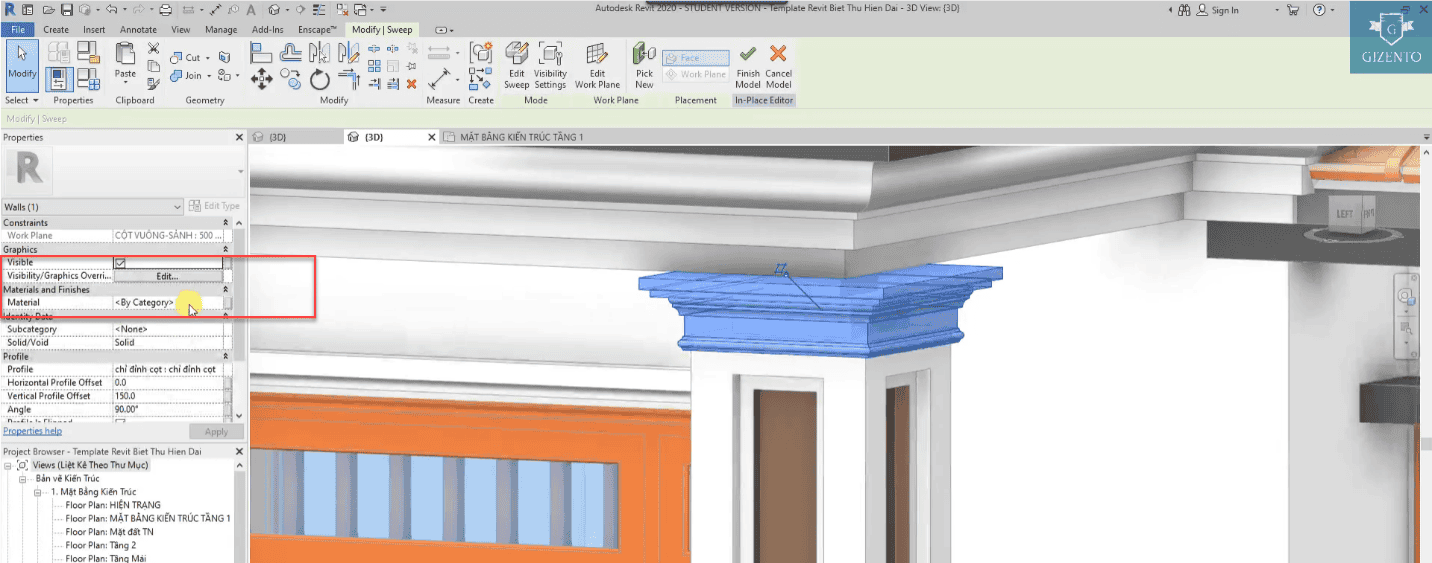

Chọn vật liệu cho đấu đỉnh cột vừa vẽ : chọn phần Material ở thanh Properties

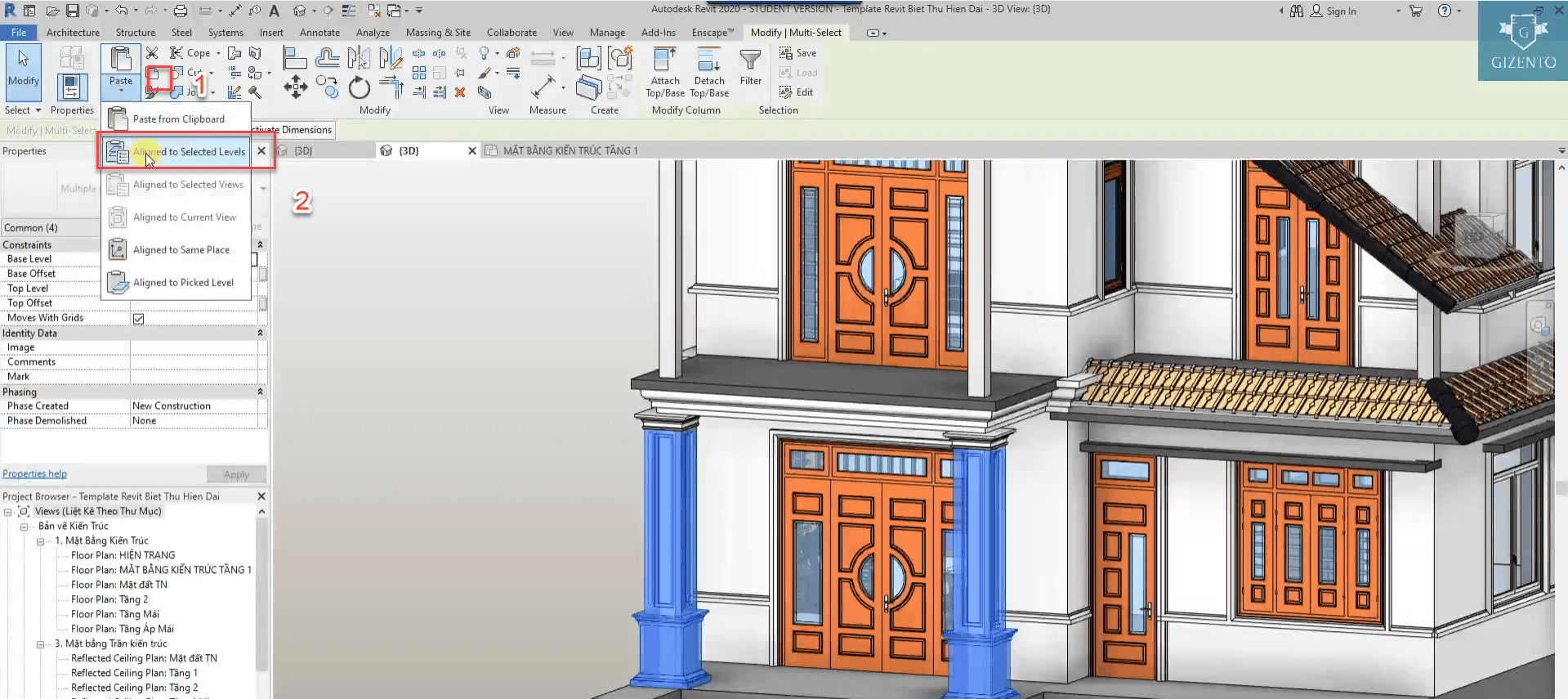

Bước 4: copy các cột đã vẽ từ T1 lên T2: Chọn cột >Copy>Paste >Aligned to Selected Levels> chọ level tầng 2
Dựng cột trang trí cho công trình biệt thự hiện đại là nội dung của bài học 38 khoá học dựng hình kiến trúc biệt thự hiện đại bằng phần mềm Revit. Mời các bạn theo dõi nội dung chi tiết bài học với video thao tác trực quan và sự hướng dẫn cụ thể từng bước của giảng viên học viện kiến trúc Gizento.
