Bài 28. Dựng mái hệ xago mạ kẽm cho phần mái.
Nội dung chính cần nắm vững sau bài học dựng mái hệ xago mạ kẽm cho phần mái biệt thự hiện đại
Nắm được cách lên ý tưởng hệ mái nhà cho công trình.
Nắm được cách bố trí các hệ cột kết cấu, hệ vì kèo mái của công trình.
Các bước tạo dựng hệ vì kèo, xago mái cho công trình.
Nắm được cấu tạo cấu trúc của hệ mái, tính toán độ dốc mái cho công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Các bước dựng mái hệ xago mạ kẽm cho phần mái biệt thự hiện đại bằng phần mềm Revit
Sau khi vẽ xong hệ bê tông diềm mái cho công trình: ta vẽ hệ xà gồ thép, ĐỂ vẽ được hệ xà gồ thép ta thực hiện các bước như sau:
Bước 1: Vào mặt bằng kiến trúc tầng Áp mái (Floor Plan)

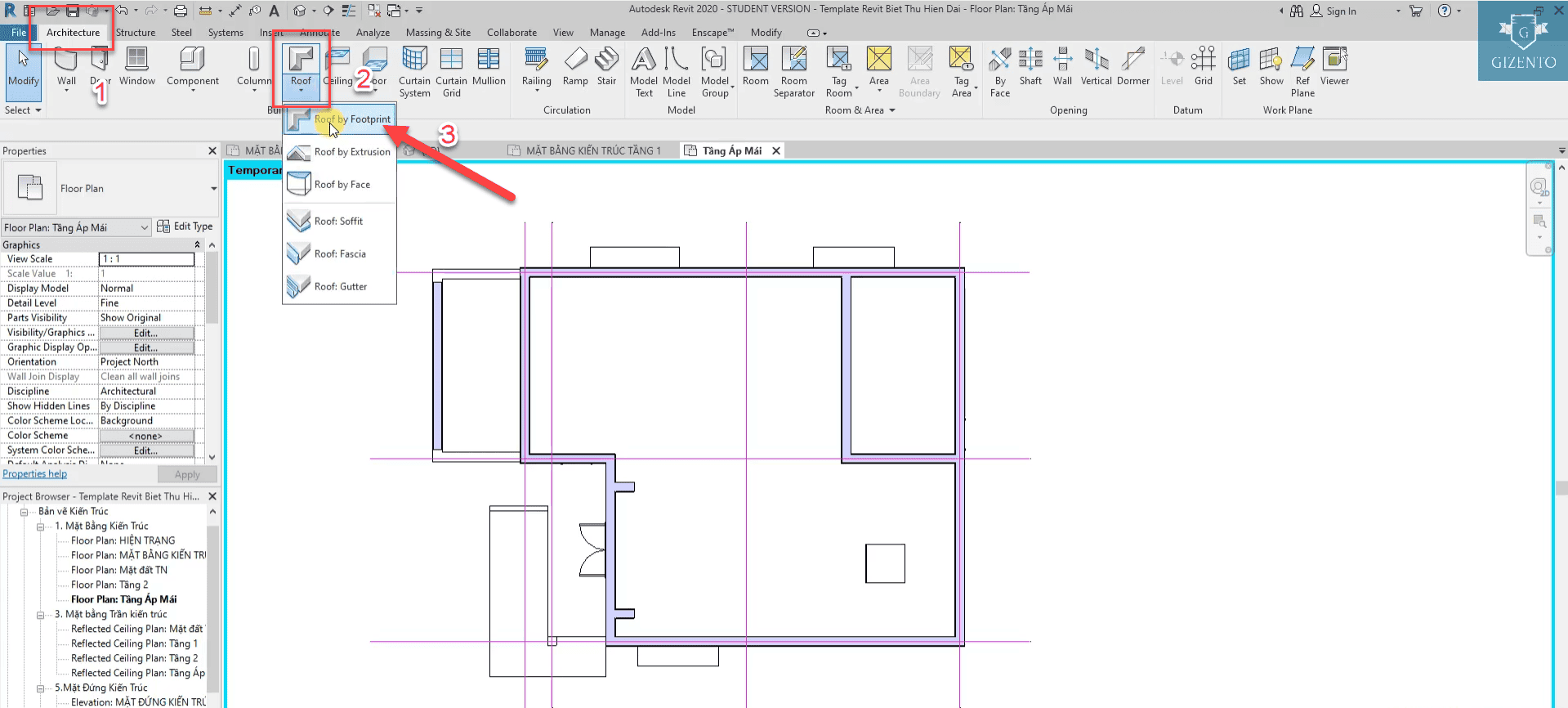

Bước 2:Vào Architecture/Roof/Roof by footprint
Trên thanh properties chọn loại mái Sloped Glazing,

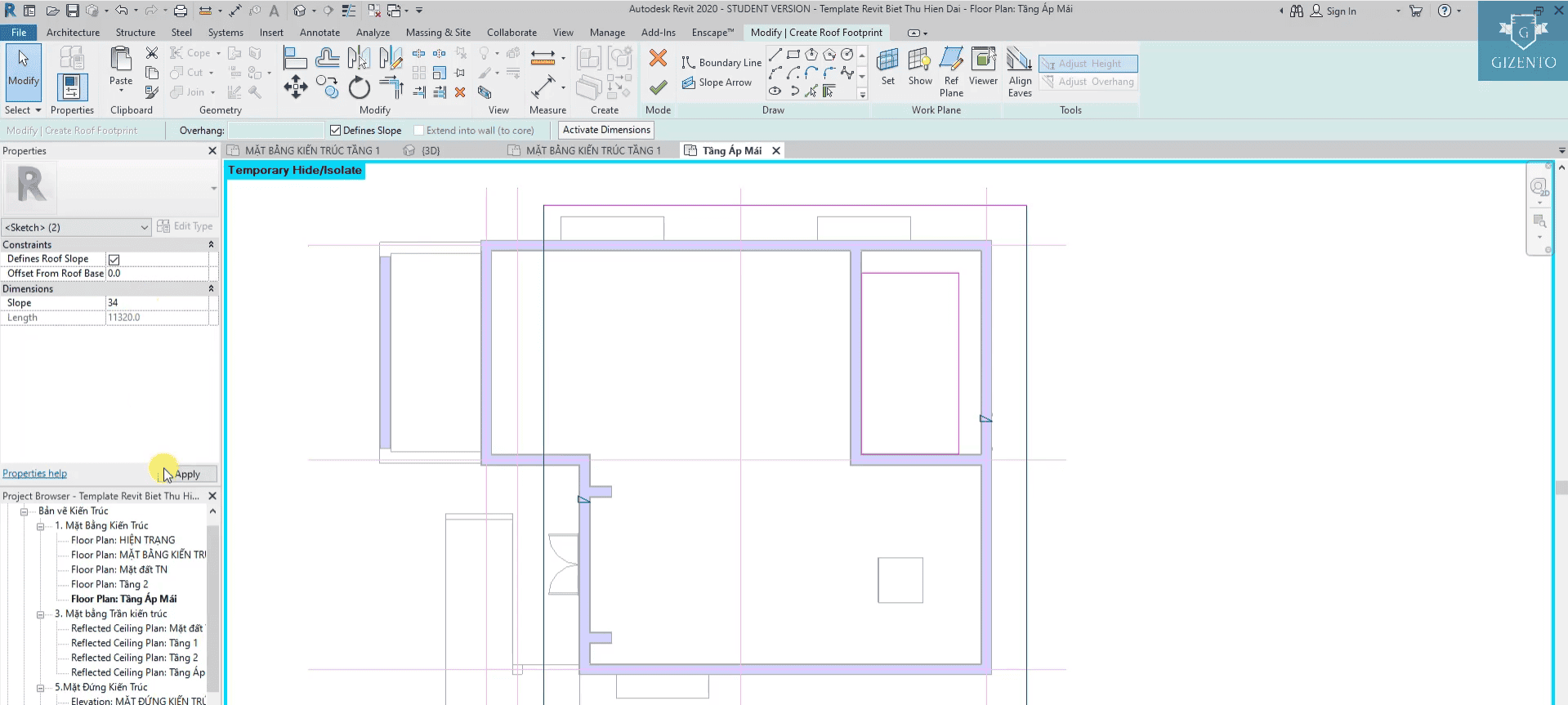

Bước 3:Sau khi chọn được mái và thiết lập các thông số cho hệ xà gồ, ta dùng các công cụ trong mục Draw để vẽ được:
Vào view 3D để có thể chọn được biên dạng mái như ý muốn:
Bước 4: Chọn 2 cạnh muốn tạo độ dốc mái . Tích Defines Roof Slope chọn , Slope:34 độ.
Phần Offset From Roof Base: chọn 580 cao hơn diềm mái bê tông là 500

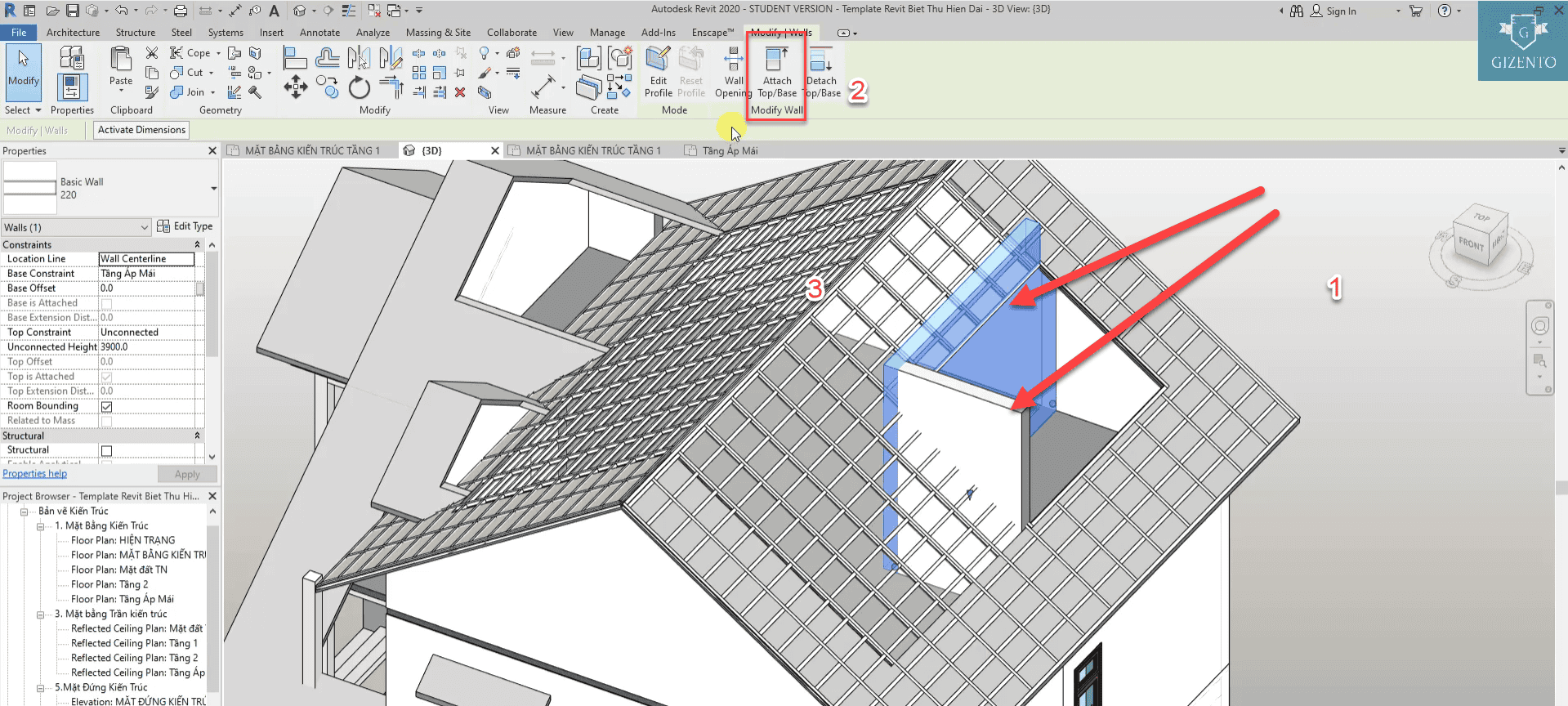

Bước 5: Attach tường ở ví trí téc nước lên mái bằng cách: chọn tường đấy Attach lên mái

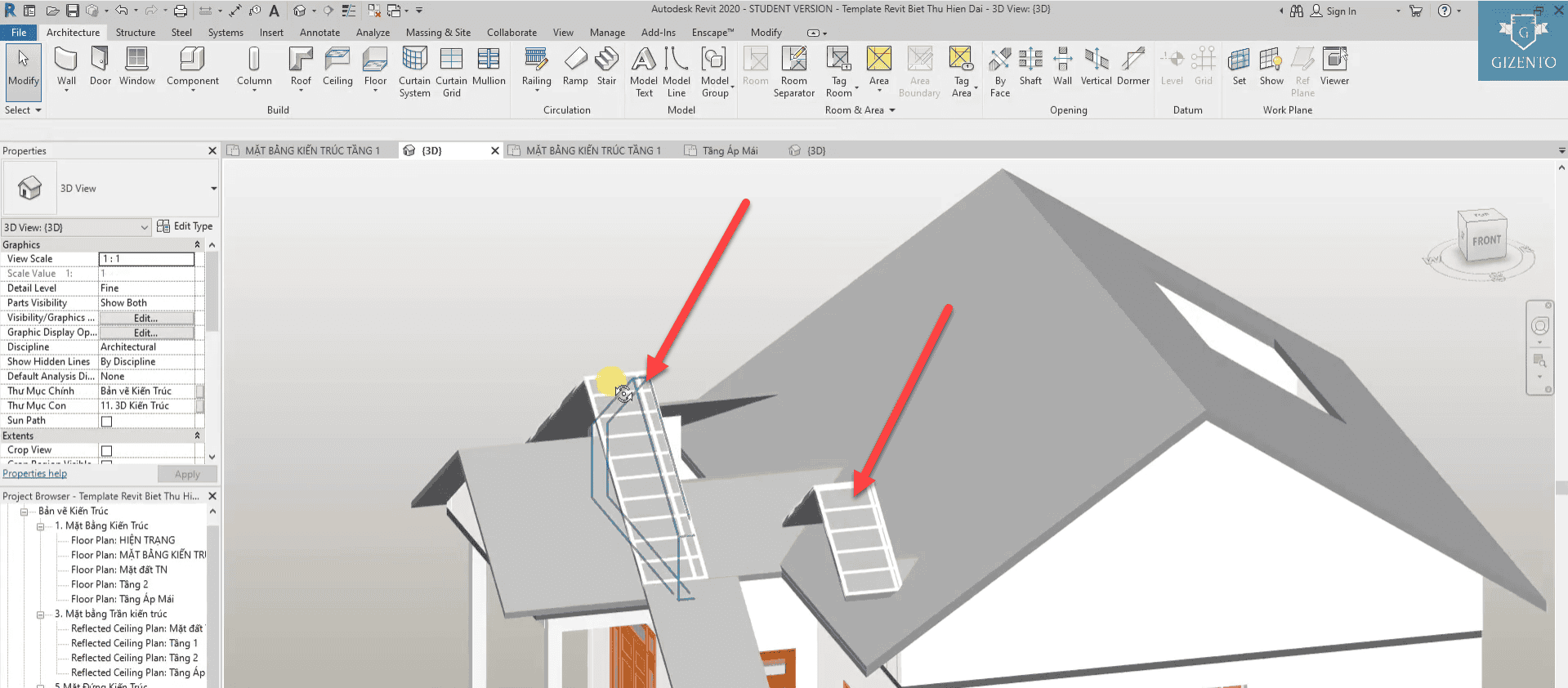

Đối với các mái con giao với mái to, ta thực hiện như sau:

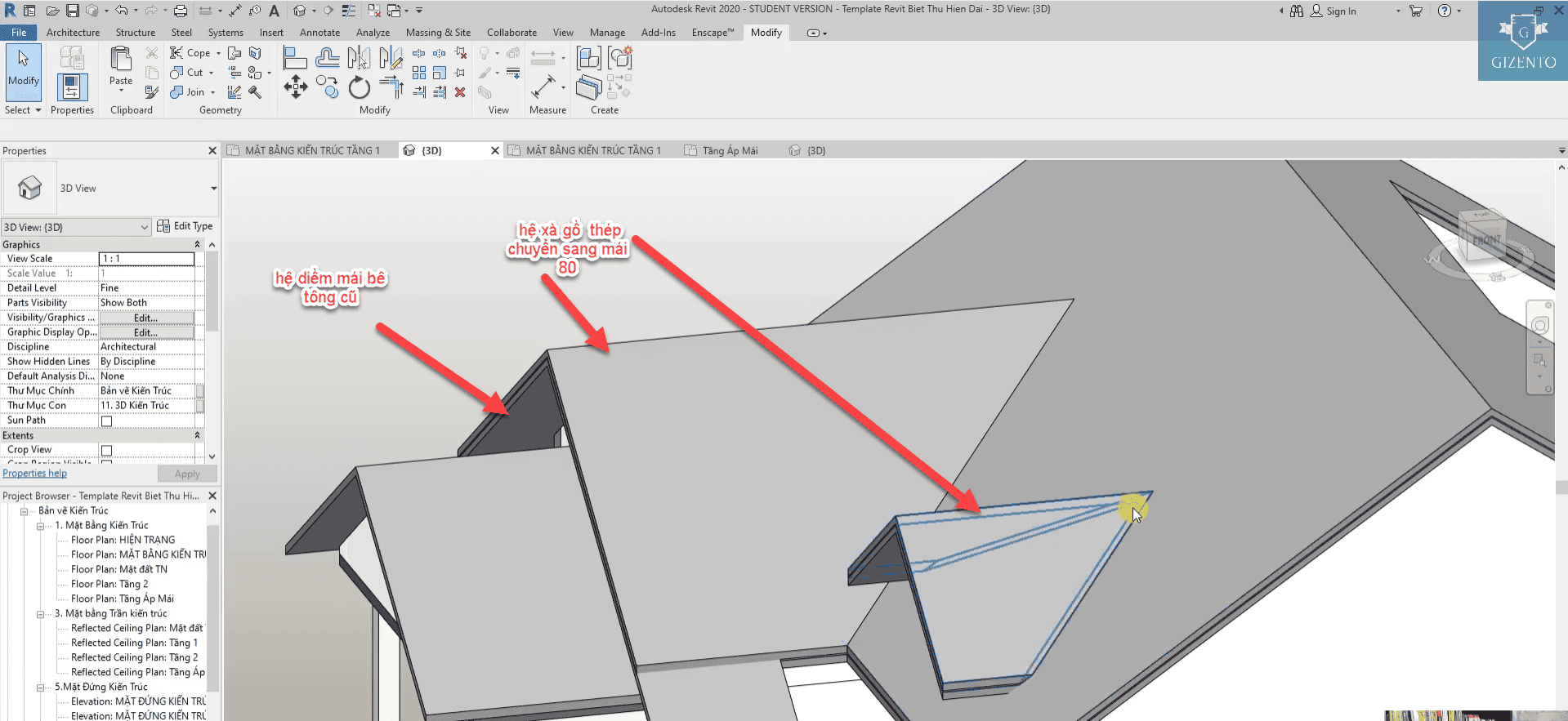

Để giao hệ vị kèo của mái con và mái to ta chuyển tạm thời tất cả hệ vì kèo về dạng mái bê tông 80 . sử dựng lệnh join roof. Để giao giữa mái con và mái to ta được sản phẩm:

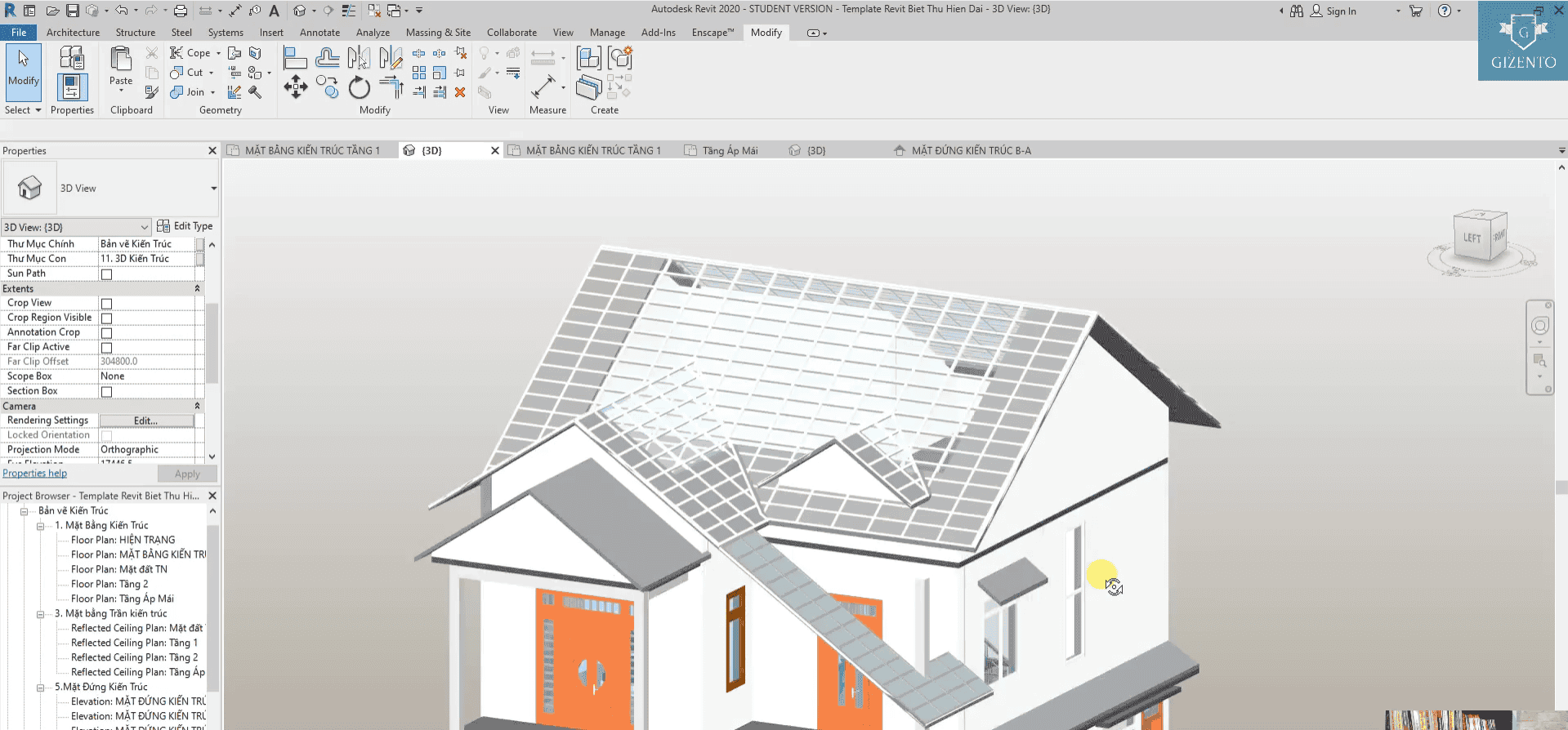

Sau khi join xong ta chuyển cái mái bê tông 80 về dang mái Slope Glazing.
Dựng mái hệ xago mạ kẽm cho phần mái biệt thự hiện đại là nội dung của bài học 28 khoá học dựng hình kiến trúc biệt thự hiện đại bằng phần mềm Revit. Mời các bạn theo dõi nội dung chi tiết bài học với video thao tác trực quan và sự hướng dẫn cụ thể từng bước của giảng viên học viện kiến trúc Gizento.
