Bài 51 – Thống kê thép sàn, dầm tầng 1
Nội dung bài học.
1. Dùng bảng thống kê để lọc thống kê thép dầm tầng 1
2. Chạy hình dạng kích thước thép dầm tầng 1
3. Đánh lại số kí hiệu thanh thép ( nếu cần )
XEM VIDEO HỌC THỬ (XEM TRƯỚC)
Bảng thống kê thép ghi lại ký hiệu, số lượng và hình dạng thanh thép. Giúp người thợ thi công khi đọc bản vẽ triển khai đối triếu sang để uống thép đúng hình dạng đặt vào các cấu kiện.
Các bước thống kê thép sàn dầm tầng 1
Các bước thống kê thép sàn tầng 1

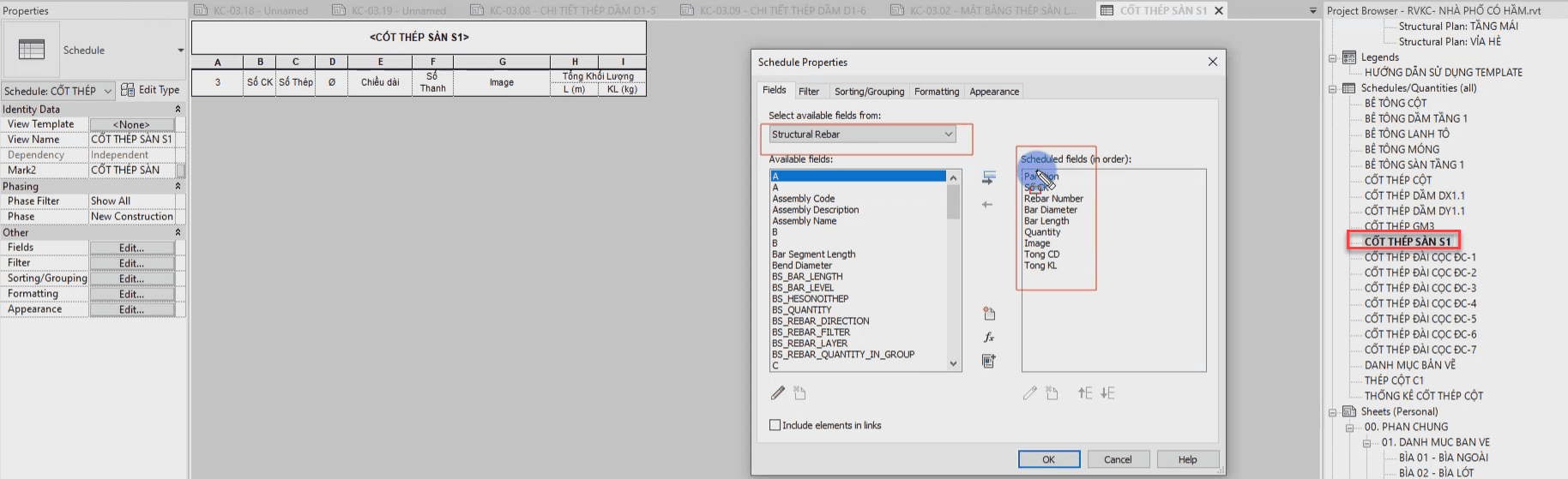

Bước 1: vào schedules chọn bảng thống kê thép sàn đã có sẵn, cài đặt thông số trong bảng properties

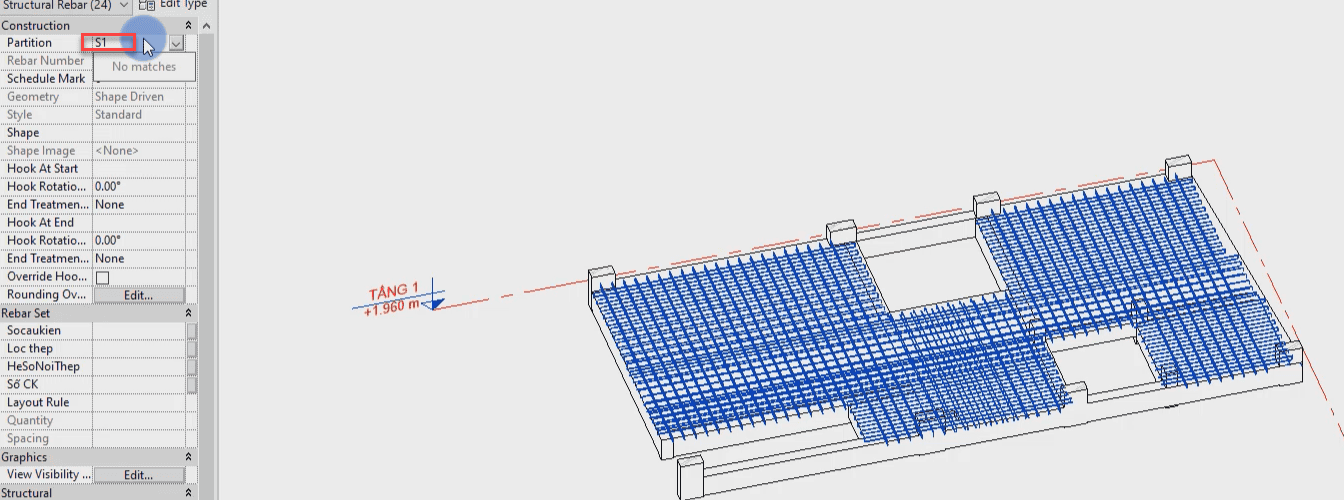

Bước 2: vào 3d lọc ẩn hết thép dầm, chúng ta chọn thép sàn tầng 1 và đánh tham số Partition cho chúng.

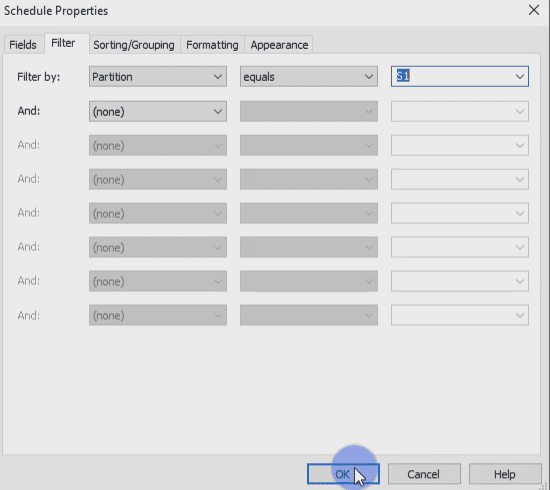

Bước 3: trong bảng thống kê thép dầm chọn lọc chỉ hiện Partition S1

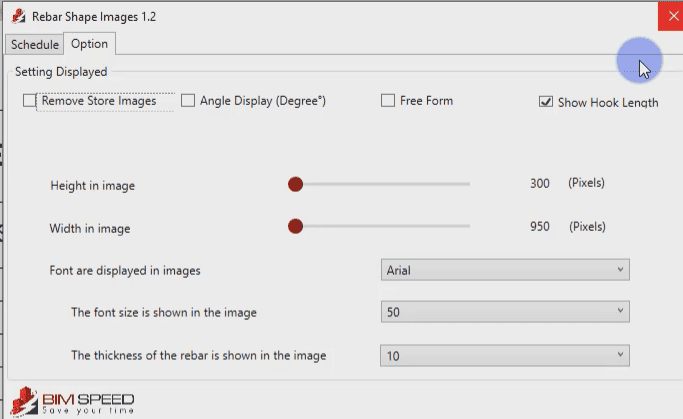

Bước 4: sử dụng công cụ bimspeed để tạo hình dạng thép

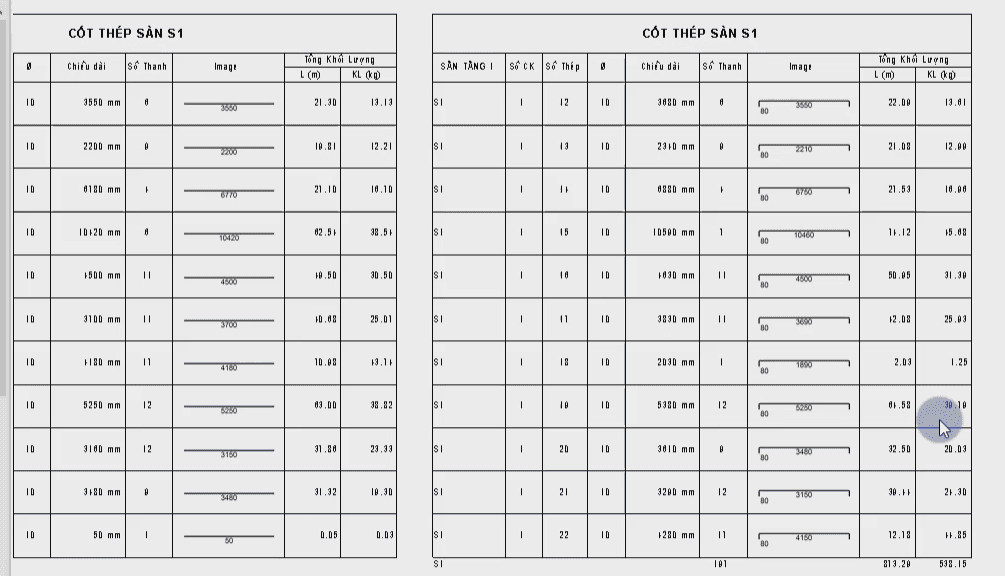

Bước 5: đánh số lượng thép vào, chúng ta đã hoàn thành việc thống kê thép sàn tầng 1
Thống kê thép dầm tầng 1

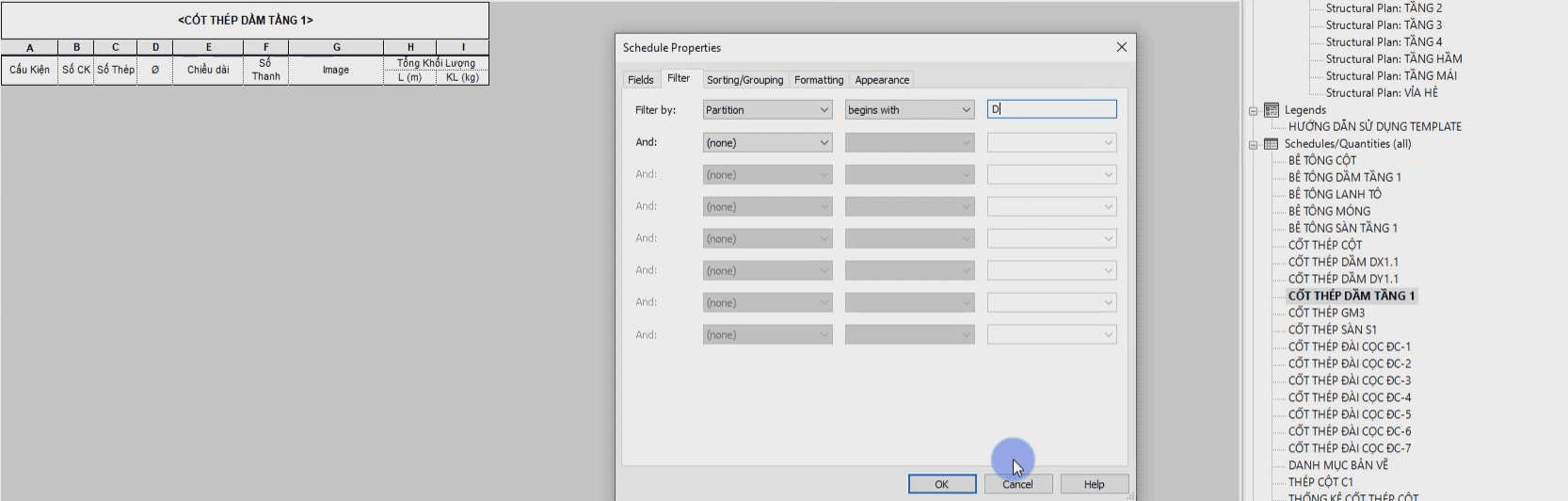

Bước 1: làm tương tự với thống kê sàn nhưng ở phần lọc partition

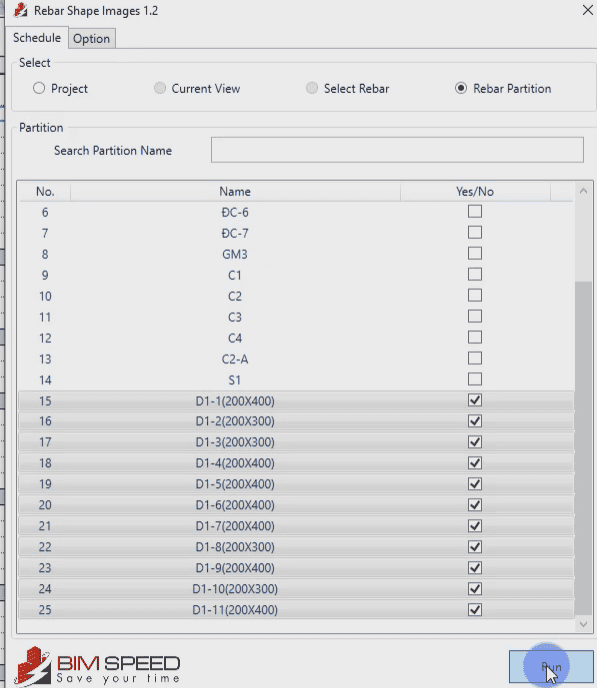

Bước 2: tạo hình dạng thép dầm bằng tool bim speed

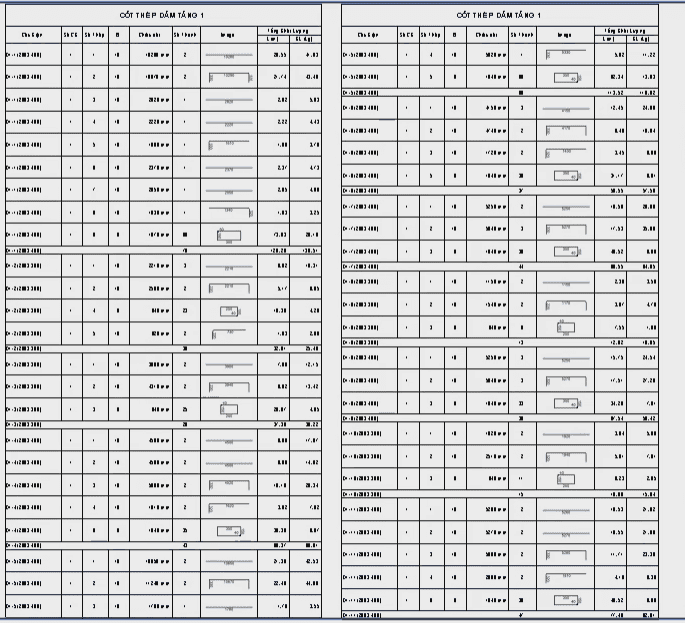

Bước 3: đánh số lượng dầm để thống kê chuẩn số lượng.
Thống kê thép sàn dầm tầng 1 trong Revit là nội dung bài học 51 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
