Trong bài học này học viên sẽ nắm được tổng thể các quy trình triển khai bản vẽ kiến trúc mặt bằng, mặt đứng, mặt cắt kiến trúc và các khung tên bản vẽ chi tiết cho toàn bộ các hạng mục công trình.
Nắm được cách trình bày triển khai hoàn thiện hồ sơ.
Nắm được các lệnh công cụ triển khai nhanh cũng như nắm vững về kiến thức chuyên môn.

VIDEO HỌC THỬ (XEM TRƯỚC)

Phần 1

Phần 2

-Để Triển khai chi tiết phào chỉ,phào phân tầng, trụ lan can .

– Đầu tiên Tạo sheet ( khung tên) và đặt tên lại : Chi tiết trụ lan can

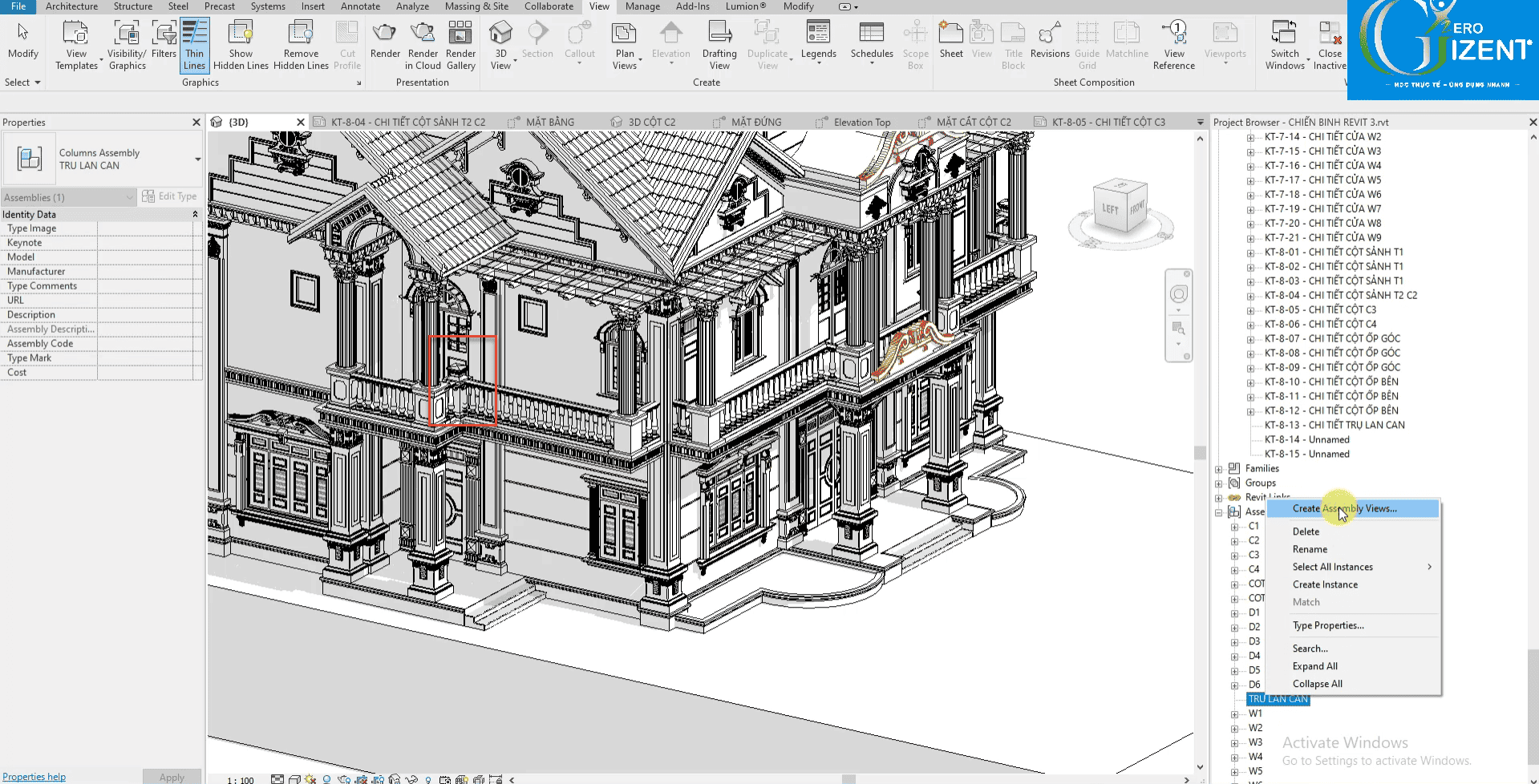

-Chọn cột kiến trúc t2 cần triển khai > Create Assembly

-Trên thanh projects Brower> Assembly>chọn Trụ lan can.>Greate Assemble Views.

-Chọn tỉ lệ, các view cần triển khai> view template.> đổi tên các view

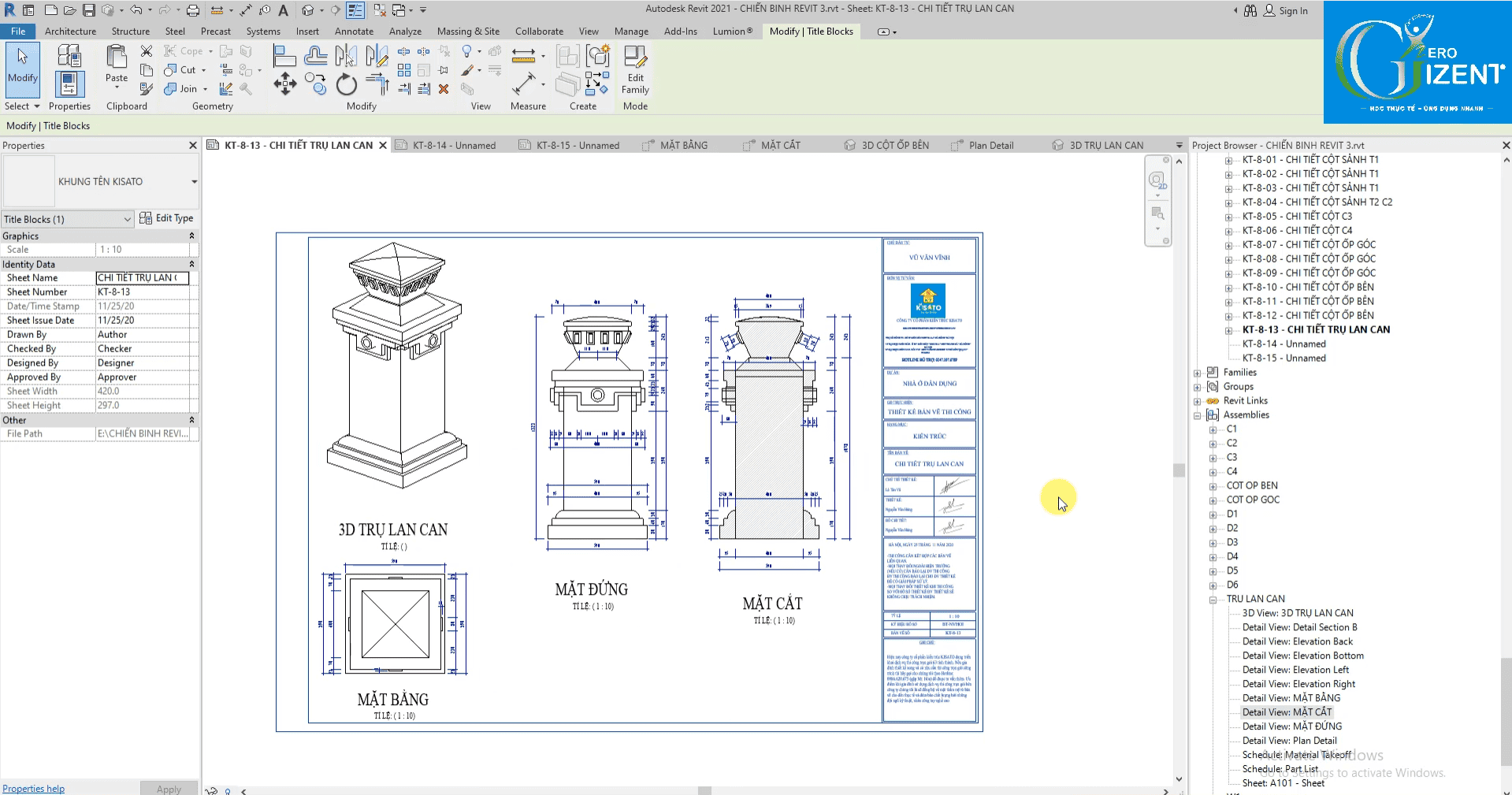

-Kéo các view cần triển khai vào bản vẽ > Tiến hành Dim các kích thước

-Chọn tỉ lệ , chế độ hiện thị, hach ( annotate> Region) để phân biệ cột kết cấu với các phần đắp vẽ,

-Lưu ý nhưng vị trí nhỏ cần callout ,trích nhỏ rồi phòng to ví trí đấy lên , để dim và thấy rõ hơn, thợ dễ thi công hơn,

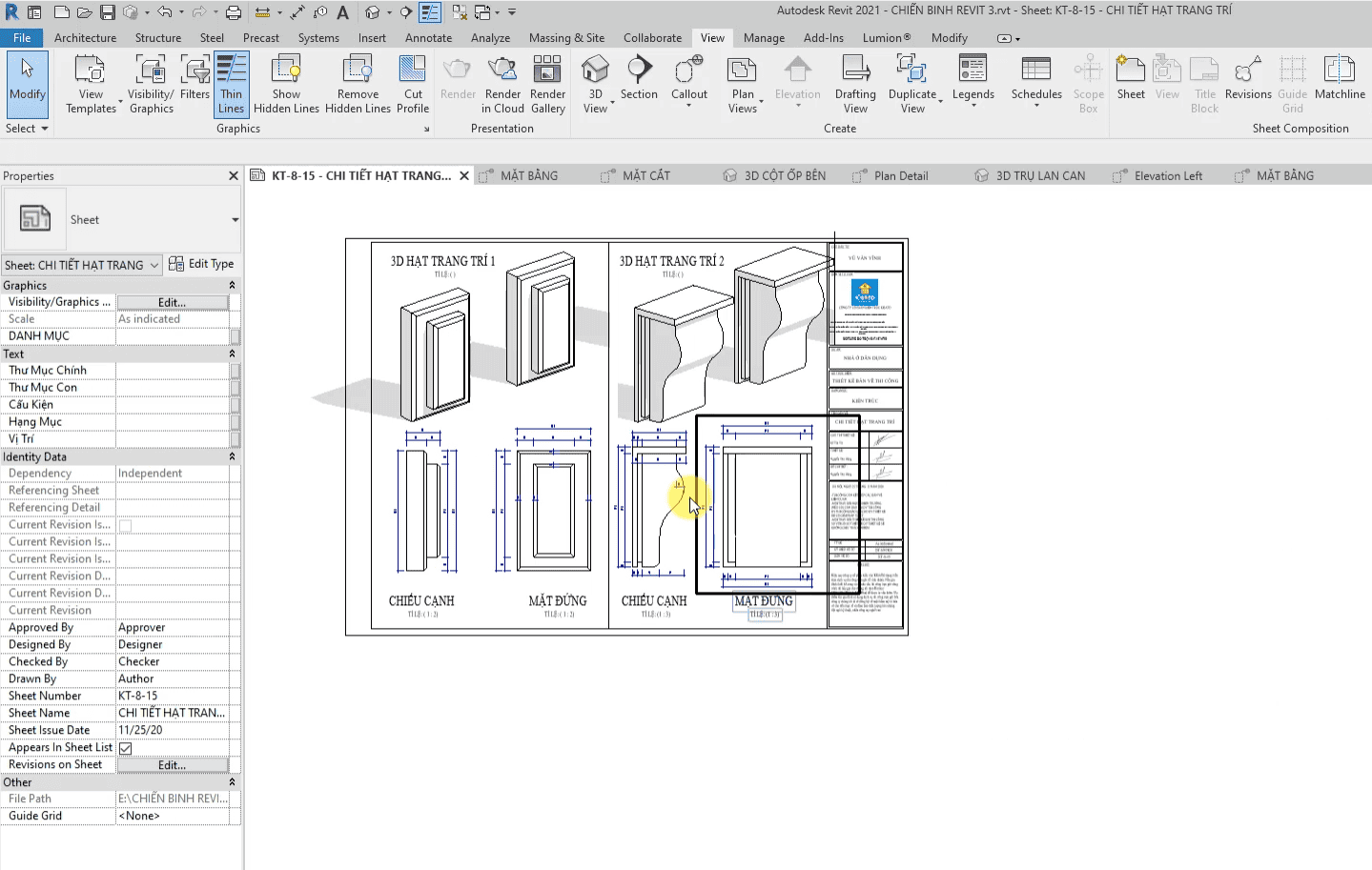

-Làm tương tự đối với hạt trang trí. Diềm mái , ta cũng assembly để triển khai .
