Bài 12. Lên phương án kiến trúc tầng 1 và tầng 2 (Phần 2)

Với bất kỳ một công trình nào khi lên ý tưởng thiết kế cho công năng các tầng chúng ta phải thiết kế sao cho phù hợp với ý tưởng của chủ nhà, phù hợp với phong thủy từng khu vực .
Ngoài ra bạn sẽ nắm được cách sắp xếp bố trí các đồ nội thất cho từng vị trí các phòng cụ thể, hiểu được nguyên lý công năng sử dụng của từng vị trí.
Nắm được các thao tác lệnh vẽ nhanh, mà không phải mất nhiều lần thao tác lệnh.

VIDEO HỌC THỬ (XEM TRƯỚC)

Video xem trước bài 12 Phần 1

Phần 2

Phần 3

Phần 4

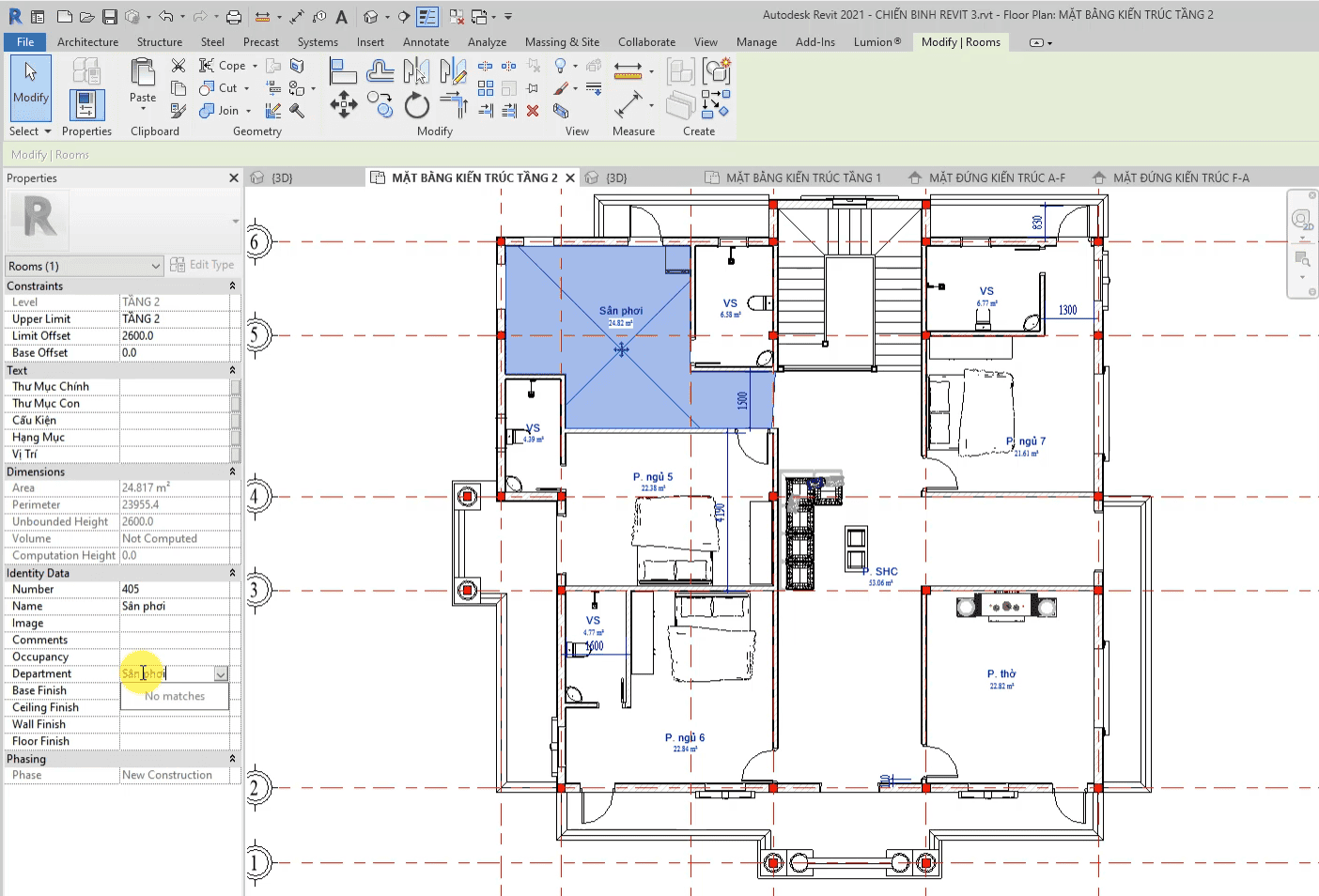

-Tiếp tục dựng Mặt bằng kiến trúc tầng 2

– Bước 1: Lên phương án công năng theo mong muốn của chủ nhà+ kết hợp phong thủy để có 1 phương án công năng hợp lý nhất,

-Bước 2: vẽ tường cho mặt bằng tầng 2

– Để vẽ nhanh t chọn tường ở mặt bằng kiến trúc tầng 1 copy > paste to select level > chọn tầng 3

-Vào mặt bằng kiến trúc tầng 2 chỉnh chế độ hiện thị và chỉnh view range ở mục cut plane.chỉnh 1800.

-Bước 3: Vẽ sàn cho tầng 2 Vào Architec>floor> chọn sàn kích thước phù hợp> dùng công cụ trong Draw để vẽ boundary cho sàn t2

-Vẽ biên dạng sàn T2 : lưu ý : phải đục sàn tầng 2 và các vị trị ở hộp kĩ thuật.

-Bước 4: vẽ sàn ban công chọn sàn ban công là sàn 400 ( được vẽ các lớp sàn hạ cốt đáy dầm. và lớn tôn nền. $C:\Users\PHAMAN~1\AppData\Local\Temp\SNAGHTMLd0d52a2b.PNG$

-Dùng các công cụ trong Draw để vẽ biên dạng, của sàn ban công.

-Bước 5: vẽ tường phân chia công năng phòng cho công trình $C:\Users\PHAMAN~1\AppData\Local\Temp\SNAGHTMLd0e0b196.PNG$

-Tùy chỉnh các thông số cửa tường : Base constraint và Top Constraint ….

-Vẽ lần lượt các bức tường trong phòng ,

-Bước 6: Đặt đồ nội thất cho công trình

-Làm tương tự như đặt đồ nội thất T1 gõ lệnh CM , chọn đồ nội thất phù hợp đặt vào vị trí

-Đặt cửa cũng thao tác tương tự như đặt cửa đi và cửa sổ t1 Gõ lệnh nhanh DR đối với cửa đi ,WN ĐỂvẽ cửa sổ chọn cửa phù hợp để đặt
$C:\Users\PHAMAN~1\AppData\Local\Temp\SNAGHTMLd0ecab42.PNG$
