Bài 39 – Triển khai mặt cắt thép sàn tầng 1
Triển khai mặt cắt thép sàn tầng 1 là 1 phần công việc tạo ra bản thiết kế 3D mặt bằng kết cấu sàn hoàn chỉnh dễ hiểu, trực quan và chính xác. Giúp thợ thi công đan thép sàn chuẩn, kỹ sư và chủ đầu tư dễ dàng hơn trong việc giám sát quá trình thi công dúng kỹ thuật.
Các bước triển khai mặt cắt thép sàn tầng 1 nhà phố bằng phương pháp thủ công
Bước 1: tạo mặt cắt sàn
Vào mặt bằng sàn bài học trước tạo. chọn selection để tạo mặt cắt.

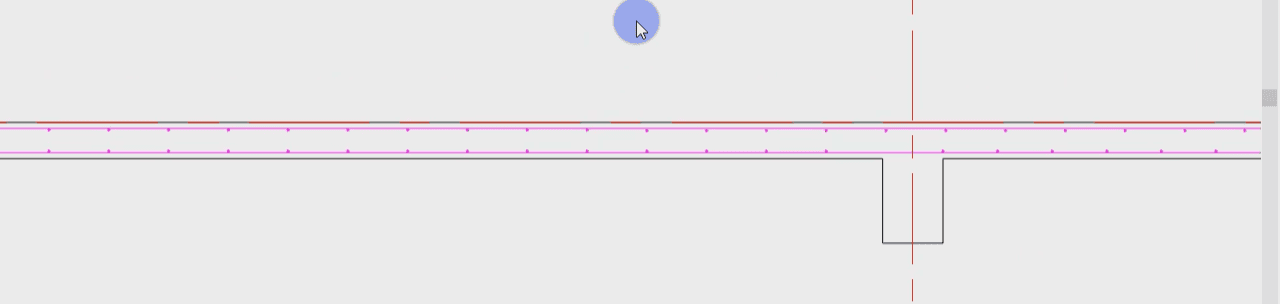

Bước 2: ta có mặt cắt thép sàn
Bước 3: dim, tag thép
Triển khai mặt cắt thép sàn tầng 1 trong Revit cho công trình nhà phố là nội dung bài học 39 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
Nội dung bài học.
1. Vẽ section tạo mặt cắt ngang thép sàn tầng 1
2. Tag thép, Dim triển khai mặt cắt ngang thép sàn tầng 1
