Bài 37 – Triển khai thép sàn lớp dưới tầng 1
Triển khai thép sàn lớp dưới tầng 1 cho công trình nhà phố trong revit với mục đích tạo ra bản thiết kế mặt bằng kết cấu sàn giúp thợ thi công đan thép sàn chuẩn, nhanh chóng và dễ dàng kiểm tra đối chiếu giữa bản thiết kế và thực tế thi công
Các bước triển khai thép sàn lớp dưới tầng 1 cho công trình nhà phố trong Revit bằng phương pháp thủ công
Bước 1: tạo view mặt bằng thép sàn lớp dưới tầng 1
Duplicate structural plan lv1 rồi đổi tên
Bước 2: vẽ thép sàn

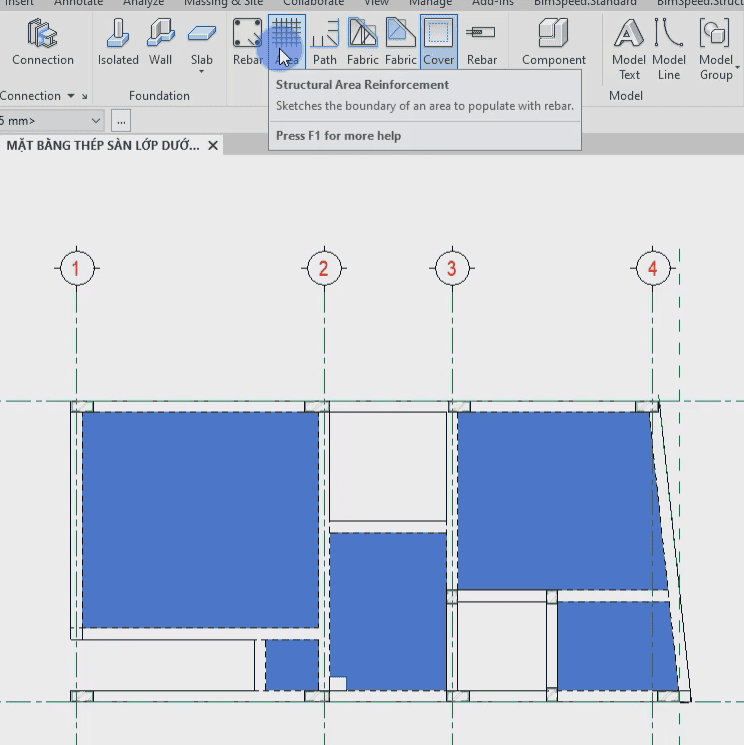

Sử dụng công cụ area trong tab structural
Bước 3: chọn loại và khoảng cách thép theo 2 phương
Bước 4: vẽ biên dạng thép sàn
Bước 5: ta được thép sàn theo phương ngang lớp dưới
Bước 6: làm tương tự ta được thép sàn theo phương dọc lớp dưới
Bước 7: vào các vùng thép chọn tùy chọn show middle để chỉ hiện 1 thanh thép giữa
Bước 8: dim tag thép
Bước 9: xem 3d kiểm tra
Triển khai thép sàn lớp dưới tầng 1 trong Revit cho công trình nhà phố là nội dung bài học 37 trong khoá học triển khai bản vẽ kết cấu nhà phố bằng phần mềm Revit. Mời các bạn cùng theo dõi nội dung chi tiết trong bài học, với các bước thực hiện chi tiết với sự hướng dẫn của giảng viên.
Nội dung bài học.
1. Triển khai thép sàn lớp dưới theo phương X ( phương ngang )
2. Triển khai thép sàn lớp dưới theo phương Y ( phương dọc )
3. Tag thép , Dim triển khai mặt bằng thép sàn lớp dưới
