Bài 26. Đắp vẽ trang trí ngoại thất công trình (phần 1).
Nội dung chính cần nắm vững ở bài học đặt hoạ tiết trang trí trong Revit:
Nắm được hình thức trang trí ngoại thất tổng thể công trình
Nắm được cách tạo phào chỉ, Family của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái
Các bước đặt hoạ tiết trang trí trong Revit

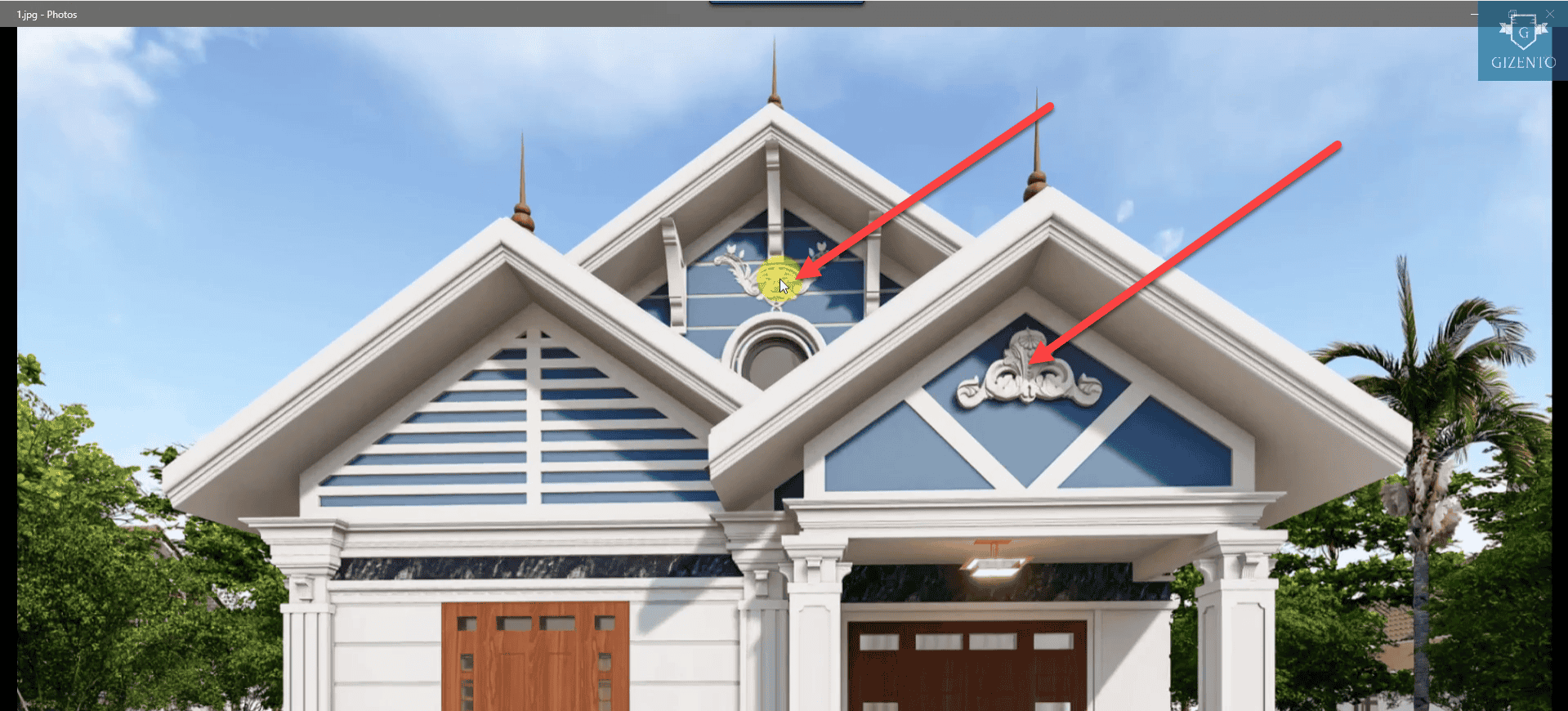

Bước 1: vào mặt bằng kiến trúc mái Vào Architecture> place model Group> chọn Family cần đặt vào dự án trong mục properties
Lưu ý: khi xuất các chi tiết họa tiết hoa văn từ các phần mềm khách như su, 3d smax… nên ground lại để có thể dễ dàng dùng cho các dự án khác.
Bước 2: dùng lệnh move hoặc lệnh MV để di chuyển họa tiết về vị trí chính giữa mái
Bước 3: Chỉnh thông số offset leve để hạ thấp hoa tiết xuống, vào mặt đứng
Nếu phần họa tiết trang trí chưa năm sát với tường mái theo yêu cầu
Ta dùng công cụ section box trên 3d để vẽ nhanh hơn, kéo box đi qua vị trí của họa tiết
Chọn chế độ left để mặt phẳng làm việc song song > dùng lệnh move hoa văn vào sát tường như muốn
Nội dung tiếp theo sau bài học đặt hoạ tiết trang trí trong Revit cho công tình nhà vườn:
Nắm được hình thức trang trí ngoại thất tổng thể công trình.
Nắm được cách tạo phào chỉ, Fanily của các chi tiết đối tượng, như phào cửa, phào phân tầng, trang trí hệ mái.
Nắm được các quy cách bố trí kết hợp cảnh quan phía ngoài công trình.
Các bước tạo dựng các chi tiết trang trí hệ mai, và các hệ gờ đắp vẽ trang trí phân tầng của toàn bộ phía ngoài công trình.
Các bước dựng và đắp vẽ cột trang trí, cột sảnh hiên, cột ban công của công trình.
VIDEO HỌC THỬ (XEM TRƯỚC)
Video xem trước bài 26 đặt hoạ tiết trang trí trong Revit cho ngoại thất công trình
